变压器保护定值整定计算方法

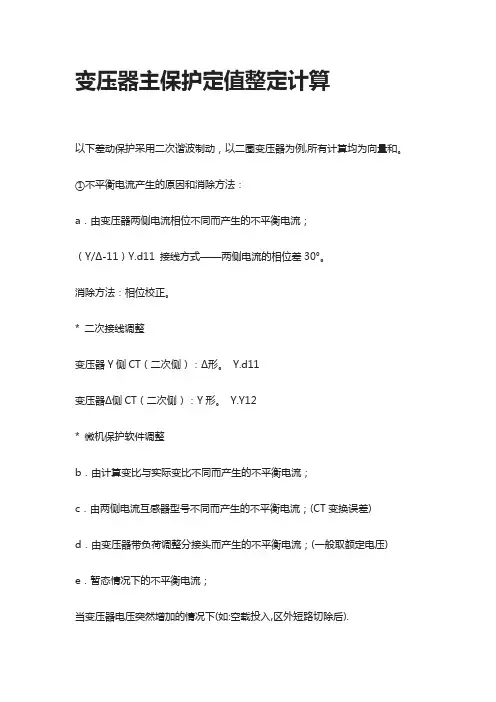

变压器主保护定值整定计算

以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。

①不平衡电流产生的原因和消除方法：

a．由变压器两侧电流相位不同而产生的不平衡电流；

（Y/Δ-11）Y.d11 接线方式——两侧电流的相位差30°。

消除方法：相位校正。

* 二次接线调整

变压器Y侧CT（二次侧）：Δ形。 Y.d11

变压器Δ侧CT（二次侧）：Y形。 Y.Y12

* 微机保护软件调整

b．由计算变比与实际变比不同而产生的不平衡电流；

c．由两侧电流互感器型号不同而产生的不平衡电流；(CT变换误差)

d．由变压器带负荷调整分接头而产生的不平衡电流；(一般取额定电压)

e．暂态情况下的不平衡电流；

当变压器电压突然增加的情况下(如:空载投入,区外短路切除后). 会产生很大的励磁涌流.电流可达2-3 In，其波形具有以下特点

* 有很大的直流分量.(80%基波)

* 有很大的谐波分量,尤以二次谐波为主.(20%基波)

* 波形间出现间断.(削去负波后)

可采用二次谐波制动，间断角闭锁，波形对称原理

f．并列运行的变压器，一台运行，当令一台变压器空投时会产生和应涌流

所谓“和应涌流”就是在一台变压器空载合闸时，不仅合闸变压器有励磁涌流产生，而且在与之并联运行的变压器中也出现涌流现象，后者就称为“和应涌流”。其波形特点与励磁涌流差不多。

4、主变保护整定计算

（1）计算变压器两侧额定一次电流

—该侧CT变比。

注意：Kjx只与变压器本身有关，而与保护装置的CT接线形式无关。传统的差动保护装置中，变压器Ｙ形绕组侧的CT多采用△接线，新的微机型差动保护装置中，变压器Ｙ绕组侧的CT可以采用Ｙ接线，微机型差动保护在装置内部实现了CT的△接线，因此在保护定值计算时可完全等同于外部△接线。

对于Ｙ/△-11接线方式： Ia`=Ia - Ib,Ib`= Ib - Ic, Ic `= Ic – Ia

对于Ｙ/△-1接线方式： Ia`=Ia - Ic,Ib`= Ib - Ia, Ic `= Ic - Ib

变压器保护定值整定说明

第 1 页 共 8 页 变压器定值整定说明

注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。

差动保护

（1)、 平衡系数的计算

项目

名称 各侧参数

高压侧 中压侧 低压侧

一次

电流 IH=UhSn3 IM=UmSn3 IL=UlSn3

一次接

线方式 Y Y Δ

二次接

线方式 Y Y Y

二次

电流 Ih=hahnI Im=mamnI Im=lalnI

平衡

系数 K1=

hbII K2=mbII K3=lbII

对上述表格的说明:

1、 Sn为计算平衡系数的基准容量。对于两圈变压器Sn为变压器的容量;对于三圈变压器Sn一般取变压器高压侧的容量。

2、 Uh、Um、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。

3、 nha、nma、nla分别为高压侧、中压侧、低压侧的TA变比。

4、 TA的二次侧均接成“Y”型

5、 Ib为计算平衡系数的基准电流，对于两圈变压器，Ib取高压侧的二次电流；对于三圈变压器Ib一般取低压侧的二次电流.如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流Ib，直到平衡系数满足0.1

（2)、最小动作电流Iop.0 变压器保护定值整定说明

第 2 页 共 8 页 Iop.0为差动保护的最小动作电流,应按躲过变压器额定负载运行时的最大不平衡电流整定，即：

Iop。0=Nam)InU fi(n)*Krel(2

式中：

In为变压器的二次额定电流，

Krel为可靠系数，Krel=1。3—1.5;

fi（n)为电流互感器在额定电流下的比值误差。fi（n）=±0。03（10P）,fi(n)=±0。01（5P)

ΔU 为变压器分接头调节引起的误差（相对额定电压）；

Δm为TA和TAA变比未完全匹配产生的误差，Δm一般取0。05。

一般情况下可取：

Iop。0=（0。2—0.5）In。

（3） 最小制动电流的整定

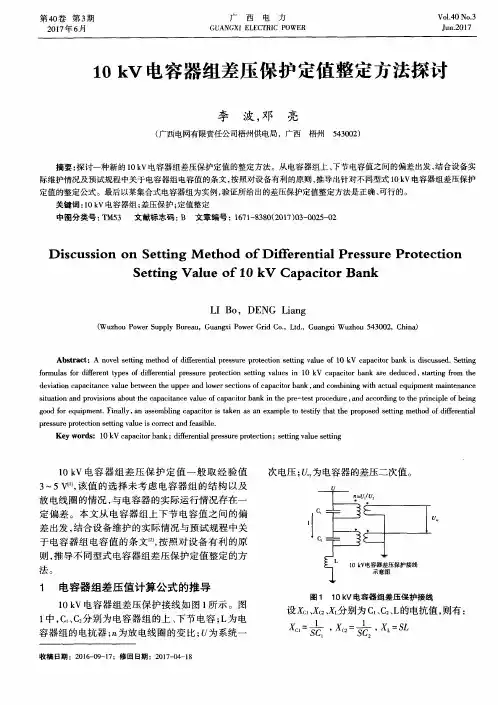

第４Ｏ卷第３期　２０１７年６月　广西电力　ＧＵＡＮＧＸＩ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　Ｖｏ１．４０　Ｎｏ．３　Ｊｕｎ．２０１　７　

１０　ｋＶ电容器组差压保护定值整定方法探讨　

李　波，邓　亮　

（广西电网有限责任公司梧州供电局，广西梧州　５４３００２）　

摘要：探讨一种新的１Ｏ　ｋｖ电容器组差压保护定值的整定方法。从电容器组上、下节电容值之间的偏差出发，结合设备实　际维护情况及预试规程中关于电容器组电容值的条文，按照对设备有利的原则，推导出针对不同型式１０　ｋＶ电容器组差压保护　定值的整定公式。最后以某集合式电容器组为实例，验证所给出的差压保护定值整定方法是正确、可行的。　关键词：１０　ｋＶ电容器组；差压保护；定值整定　中图分类号：ＴＭ５３　文献标志码：Ｂ　文章编号：１６７　１—８３８０（２０１７）０３—００２５—０２　

Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　Ｓｅｔｔｉｎｇ　Ｍｅｔｈｏｄ　ｏｆ　Ｄｉｆｅｒｅｎｔｉａｌ　Ｐｒｅｓｓｕｒｅ　Ｐｒｏｔｅｃｔｉｏｎ　

Ｓｅｔｔｉｎｇ　Ｖａｌｕｅ　ｏｆ　１　０　ｋＶ　Ｃａｐａｃｉｔｏｒ　Ｂａｎｋ　

ＬＩ　Ｂｏ，ＤＥＮＧ　Ｌｉａｎｇ　

（Ｗｕｚｈｏｕ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ，Ｇｕａｎｇｘｉ　Ｐｏｗｅｒ　Ｇｒｉｄ　Ｃｏ．，Ｌｔｄ．，Ｇｕａｎｇｘｉ　Ｗｕｚｈｏｕ　５４３００２，Ｃｈｉｎａ）　

Ａｈｓｔｒａｃｔ：Ａ　ｎｏｖｅｌ　ｓｅｔｔｉｎｇ　ｍｅｔｈｏｄ　ｏｆ　ｄｉｆｆｅｒｅｎｔｉａｌ　ｐｒｅｓｓｕｒｅ　ｐｒｏｔｅｃｔｉｏｎ　ｓｅｔｔｉｎｇ　ｖａｌｕｅ　ｏｆ　１０　ｋＶ　ｃａｐａｃｉｔｏｒ　ｂａｎｋ　ｉｓ　ｄｉｓｃｕｓｓｅｄ．Ｓｅ￣ｉｎｇ　ｆｏｒｍｕｌａｓ　ｆｏｒ　ｄｉｆｅｒｅｎｔ　ｔｙｐｅｓ　ｏｆ　ｄｉｆｅｒｅｎｔｉａｌ　ｐｒｅｓｓｕｒｅ　ｐｒｏｔｅｃｔｉｏｎ　ｓｅｔｔｉｎｇ　ｖａｌｕｅｓ　ｉｎ　１０　ｋＶ　ｃａｐａｃｉｔｏｒ　ｂａｎｋ　ａｒｅ　ｄｅｄｕｃｅｄ，ｓｔａｒｔｉｎｇ　ｆｒｏｍ　ｔｈｅ　ｄｅｖｉａｔｉｏｎ　ｃａｐａｃｉｔａｎｃｅ　ｖａｌｕｅ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｕｐｐｅｒ　ａｎｄ　ｌｏｗｅｒ　ｓｅｃｔｉｏｎｓ　ｏｆ　ｃａｐａｃｉｔｏｒ　ｂａｎｋ，ａｎｄ　ｃｏｍｂｉｎｉｎｇ　ｗｉｔｈ　ａｃｔｕａｌ　ｅｑｕｉｐｍｅｎｔ　ｍａｉｎｔｅｎａｎｃｅ　ｓｉｔｕａｔｉｏｎ　ａｎｄ　ｐｒｏｖｉｓｉｏｎｓ　ａｂｏｕｔ　ｔｈｅ　ｃａｐａｃｉｔａｎｃｅ　ｖａｌｕｅ　ｏｆ　ｃａｐａｃｉｔｏｒ　ｂａｎｋ　ｉｎ　ｔｈｅ　ｐｒｅ—ｔｅｓｔ　ｐｒｏｃｅｄｕｒｅ，ａｎｄ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　ｂｅｉｎｇ　ｇｏｏｄ　ｆｏｒ　ｅｑｕｉｐｍｅｎｔ．Ｆｉｎａｌｌｙ，ａｎ　ａｓｓｅｍｂｌｉｎｇ　ｃａｐａｃｉｔｏｒ　ｉｓ　ｔａｋｅｎ　ａｓ　ａｎ　ｅｘａｍｐｌｅ　ｔｏ　ｔｅｓｔｉｆｙ　ｔｈａｔ　ｔｈｅ　ｐｒｏｐｏｓｅｄ　ｓｅｔｔｉｎｇ　ｍｅｔｈｏｄ　ｏｆ　ｄｉｆｅｒｅｎｔｉａｌ　ｐｒｅｓｓｕｒｅ　ｐｒｏｔｅｃｔｉｏｎ　ｓｅｔｔｉｎｇ　ｖａｌｕｅ　ｉｓ　ｃｏｒｒｅｃｔ　ａｎｄ　ｆｅａｓｉｂｌｅ．　Ｋｅｙ　ｗｏｒｄｓ：１０　ｋＶ　ｃａｐａｃｉｔｏｒ　ｂａｎｋ；ｄｉｆｆｅｒｅｎｔｉａｌ　ｐｒｅｓｓｕｒｅ　ｐｒｏｔｅｃｔｉｏｎ；ｓｅｔｔｉｎｇ　ｖａｌｕｅ　ｓｅｔｔｉｎｇ　

1.变压器额定电流计算公式：P=√3UI U为额定线电压

2.定时限过流速断保护定值计算：

速断：算法1：3－5倍额定电流，一般取四倍，为了躲过励磁涌流。

算法2：5倍最大容量变压器额定电流＋其余变压器额定电流＋其余变压器额定电流。

过流：2－倍额定电流，一般取二倍

时限：速断不带时限，过流一般取小于5S。

3. 反时限过流速断保护定值计算：

过流：2－倍额定电流，一般取二倍

速位： 2倍

时位：

互感器一次电流一般取2倍变压器额定电流
