公司打印机的使用说明

理 光 Aficio MP W2401工程打印机 操作说明书 生产技术部 2016.5.6 1 一、 使用前准备工作 【注意：本打印机和连接的电脑已经设置好此步骤，无需重设。】 1、 与工程打印机连接的电脑要求： 电脑的安装系统为Windows XP，并安装与之匹配的打印机驱动程序，同时必需添加有“guest用户”。 2、 电脑与打印机的连接，网络设置 使用网线连接，“端口”选择IP连接。设置如下： （1） 按下【用户工具/计数器】键 （2） 按下【系统设置】 （3） 按下【接口设置】 （4） 在“网络”设置界面进行设置。 （5） 【机器IPv4地址】为：192.168.2.5；【IPv4网关地址】为：192.168.2.1；【IPv6无状态地址自动配置】为：有效；【DDNS配置】：有效。 （6） 因此，与之连接的电脑的IPv4网关地址也设置为192.168.2.1，子网掩码为：255.255.255.0。（注意：此地址必需与打印机的地址一致，不能更改。） 3、 注册共享文件夹 通过注册共享文件夹，可向该文件夹直接发送扫面文件。 SMB：用于将文件发送到共享Windows文件夹。 注册SMB文件夹： （1） 打开与打印机连接的电脑，在我的电脑的某个磁盘中新2 建一个文件夹，右击该文件夹，单击“共享与安全”，将“在网络上共享这个文件夹：共享名 ”和“允许网络用户更改我的文件”勾选上，单击“确定”。 （2） 按下打印机的【用户工具/计数器】键。 （3） 按下【系统设置】 （4） 按下【管理员工具】 （5） 按下【通讯薄管理】 （6） 按下【新编入】，出现“编入/更改通讯簿”对话框。 3 （7） 在“名称”后面按下【更改】，出现软键盘界面，输入名称，然后按【确定】。本计算机注册的名称为“001”。 （8） 在“注册号码”处按【更改】，输入号码（例如：00001），按【确定】。 （9） 按【验证信息】，“SMTP验证”选择【请勿制定】，按【向后】到下一页，在“文件夹验证”后面按【制定其它验证信息】，在“登录用户名”后按【更改】，用软键盘输入“guest”，按【确定】。 4 （10） 按【保护】，“将名称用作”选择为【目的地】。 5 （11） 按【文件夹】，按【SMB】，在“路径”项目中，可以按【更改】，用软键盘手动输入与打印机连接电脑的共享文件夹的地址；也可以按【浏览网络】，按照提示指定要注册的共享文件夹。最后共享文件夹的地址显示在蓝色框里。 按【测试连接】检查输入的路径是否正确。 若连接测试失败，检查设置，然后重试。按下【退出】。本打印机注册的相连电脑的共享文件夹路径为： \\xp- 20061218cfps\smb（即计算机F盘中的smb文件夹）。 （12） 按【添加到组】，“已编入”下显示为【常用】。 （13） 按两次【确定】，然后按【退出】。 4、 说明 经过以上设置，工程打印机的打印、复印、扫描功能就可以使用了，扫描后的文件会通过网线自动传输并保存到计算机中F盘的SMB文件夹中。 6 二、 打印机按键说明 操作面板上的按键： 三、 开机、关机 1、 开机：按下机器左侧的【主电源】键（见下图），如果操作面板没有反应，按下操作面板的【主电源】键，其上面指示灯变绿，操作面板开始显示，默认显示为复印界面，显示“就绪”，打印机就可以使用了。 2、 关机：根据需要先按下【操作面板主电源】键，操作面板关闭，再按下机器左侧的【主电源】键，机器关闭。 注意：（1）在关闭主电源是，当“开”指示灯亮着或闪烁时，请勿关闭主电源开关。 7 （2）在关闭主电源开关前，请按一下操作开关，检查“开”指示灯是否熄灭。） 四、 打印功能 1、 普通Word、Excel文件的打印： （1） 单击【文件】-【打印】，出现“打印”对话框，根据需要进行设置。 （2） 【打印机】选择打印机名称为“RICOH Aficio MP W2401 PS”，“份数”，选择“页面范围”等等，这些设置和其他小型打印机一样。 （3） 单击【属性】，选择“纸张尺寸”，标准尺寸（A1、A2、A3、A4、B5等）直接选择就可以，对与非标尺寸需要设置“自定义尺寸大小”，具体设置见“AUTOCAD图纸的打印”的（7）～（11）。 （4） 设置好后，单击【确定】，便可打印了。 2、 AUTOCAD图纸的打印： (1) 单击【文件】-【打印】，出现打印对话框。 8 (2) 在【打印设备】中选择打印机“名称”为“RICOH Aficio MP W2401 PS”；输入“打印份数”。 (3) 在“打印样式表”中名称选择“acad.ctb”。 (4) 单击【编辑】，出现“打印样式表编辑器”对话框。 (5) 在格式视图中选择所有颜色，在右面特性的颜色中选中“黑色”；“线宽”根据需要可以选择“使用对象线宽”，或者可以单独设定某种颜色线条的线宽。 (6) 单击【保存并关闭】。 (7) 单击【打印设置】，在“图纸尺寸”中选择要打印的图纸尺寸大9 小，如果是标准图幅，就选择标准的，如A1、A2、A3、A4等等。 (8) 如果是非标图幅，需要单击“打印设备”，单击【特性】出现对话框，单击【自定义特性】，出现“打印机配置编辑器”对话框，在“纸张尺寸”中选择“PostScript自定义页面大小”。 (9) 单击【详细的设置】，单击【自定义纸张尺寸】，出现“自定义纸张尺寸”对话框。 10 (10) “测量单位”选择“毫米”（如果是英寸选择英寸），在尺寸栏下面输入图纸的“宽度”和“长度”。（注意：“增量单位1=0.1毫米”，也就是说如果你的图纸尺寸是594mmx1051mm，宽度就要输入为“5940”，长度就要输入为“10510”。）单击【确认】。 11 (11) “打印在”选择“PostScript自定义页面大小”，也可以根据需要选择“缩小/放大”。 (12) 单击【确认】，回到上一个对话框，单击【确认】，出现“修改打印机配置文件”对话框，可以选择“创建仅用在本次打印任务中的临时PC3文件”，或者是选择“将修改保存到下列文件夹”，可以下次打印时使用。单击【确定】。然后再单击“打印设置”“图纸尺寸”选择“PostScript自定义页面大小”。这样就设置好了自定义尺寸的图幅。 (13) “打印偏移”选择“居中打印”（根据需要），单击【窗口】，选择要打印的CAD图纸的图框的对角点，选择“图形方向”，单击“完全预览”，右键单击，单击“退出”或者“打印”。单击“退出”后，回到“打印”对话框，单击“确定”，数据就发送到打印机了。 3、 取消打印： 3.1 使用操作面板取消打印作业 (1) 按【打印】键。出现“打印机”屏幕。 (2) 按【作业重设】。 12 (3) 按【重设作业】或【重设所有作业】。 【重设作业】：取消当前正在处理的打印作业。 ◆【重设所有作业】：取消打印队列中的所有打印作业。 ◆【恢复打印】：继续执行打印作业。 出现确认信息。 (4) 按【是】可取消打印作业。按【否】可返回到前一个屏幕。 3.2 Windows-从计算机取消打印作业 如果没有完成打印作业的传送，可以从计算机取消打印作业。 （1） 双击Windows任务栏中的打印机图标。将出现一个窗口，显示当前打印机队列中的所有打印作业。检查要取消的作业的当前状态。 13 （2） 选择要取消的作业的名称。 （3） 在【文件】菜单上，单击【取消】。 3.3 使用操作面板上的【取消/停止】键取消作业 （1）按【取消/停止】键。 （2）出现对话框，操作同3.1。 注意： ◆不能停止打印已经处理的数据，因此，按了【作业重设】时，仍会继续打印几页。 ◆包含大量数据的打印作业需要相当长的时间才能停止。 五、 复印功能 1、 普通复印： 适合A1、A2、A3、A4、B4、B5以及其加长图纸的复印。 （1） 按下【复印】键，确保屏幕上出现“就绪”。 （2） 确认没有残留先前的设置。如果有，按下【清除模式】。 （3） 选择复印原稿的类型，如果是图纸则按下【图纸】，如果是文字则按下【文字】。 （4） 按下【自动浓度】。也可根据需要调整复印图像浓度。 （5） 为原稿和复印件设置输出位置。 （6） 选择与原稿方向匹配的“原稿方向”。 （7） 选择复印纸。 （8） 设置裁切复印纸的长度。 ★【自动选择纸张】根据原稿尺寸和复印比例自动选择合适的14 复印纸尺寸。不能使用特殊尺寸纸张。如果没有装入纸张，将所需尺寸的纸张装入纸盘。或者，可以根据当前纸盘中的纸张尺寸选择合适的缩放比例。 ★【手动选择纸张】本打印机已经装入纸卷纸盘，屏幕就会显示其尺寸。 ★【同步裁切】：以原稿长度切纸。如果复印件放大或缩小，打印机会针对缩放比例计算相应的长度，然后切纸。 ★【预设裁切】：以预设尺寸切纸，不考虑原稿尺寸。使用此15 方法，可将不同尺寸的原稿复印成相同尺寸。 预设尺寸因纸卷宽度而异，是以下表尺寸或标准长度切纸。 ★【可变裁切】：按输入的尺寸切纸。 按下【可变裁切】，用数字键输入纸卷切割长度，按【确定】。然后选择纸卷纸盘。 （9） 设置缩放比例。 ★【等倍】，和原稿尺寸一样，为100%。 ★预设缩小/放大：可以选择预先在打印机上设定好的比例进行复印。 按【缩小/放大】，选择合适比例，按【确定】，所选比例显示16 在显示屏上。（关于预设比例原稿和纸张尺寸的关系的详细信息，参见附录1“缩放比例表”） ★自动缩小/放大：打印机根据所选的纸张和原稿的尺寸来选择合适的复印比例。按下【自动缩小/放大】，选择纸张尺寸，保证原稿方向设置与原稿实际方向相匹配。 ★用户自动缩小/放大：用户可以根据需要在【用户工具】中的【复印机/文件服务器特性】中设置需要的比例组合，从而进行复印。按下【用户自动缩放】，确定为用户自动缩小/放大选择的组合是所需组合。可以选择下面的组合： ★尺寸缩放：根据原稿和复印件的长度来计算放大或缩小比例。按下【缩小/放大】，按【尺寸缩放】，用数字键输入原稿尺寸，17 然后按【#】，用数字键输入复印件长度，然后按【#】，按两次【确定】。 ★定向缩放%：分别指定水平和垂直复印比例。可以在水平和垂直方向按不同复印比例进行缩小或放大复印。按【缩小/放大】；按【定向缩放%】，按【横向】，用数字键输入所需比例，然后按【#】；按【纵向】，用数字键输入所需比例，按【#】；按两次【确定】。 ★定向缩放（mm）：指定原稿和复印件图像的水平和垂直长度。可在水平和垂直方向按不同复印比例缩小或放大复印件。按【缩小/放大】；按【定向缩放mm】；用数字键输入原稿的水平尺寸，按【#】；用数字键输入复印件的水平尺寸，按【#】；用数字键输入原稿的垂直尺寸，按【#】；用数字键输入复印件的垂直尺寸，按【#】；按两次【确定】。 18 （10） 用数字键输入复印份数。最大复印数量为99。 （11） 如果要确认设置，按【检查模式】。 （12） 按原稿的尺寸和方向调整原稿导板。确保原稿导板与原稿对齐。 （13） 使用双手将原稿复印面朝下小心的插入到原稿导板之间，居中放置，使两边空白相同。然后小心的推入，使纸张与送纸辊轻微接触。用手拖住原稿，原稿自动送入机器，然后复印开始。（如果原稿是折叠的，应该轻轻把原稿的折痕抚摸平整。） （14） 结束复印后，按下【退出】。 2、 取消复印 （1） 若要在复印中停止操作，请在原稿送入后按【清除/停止】19 键。当前复印结束时，打印机停止。按【是】取消复印作业；按【否】继续中断的复印作业。 （2） 若要取消所有的复印作业并使机器恢复默认状态，请按【清除模式】键。 （3） 若要清除输入的值，在屏幕中按【取消】。 （4） 若送入的原稿发生歪斜或卡纸等情况，按下【扫描仪停止】停止送入原稿键。 六、 扫描功能 （一）扫描到共享文件夹的基本操作： 1、 按下【扫描】键。显示屏出现扫面界面。 2、 确保没有保留先前的设定值，按【清除模式】键。 3、 扫描设置（根据需要进行设置）。 （1） 扫描方式：选择适合原稿的扫描方式

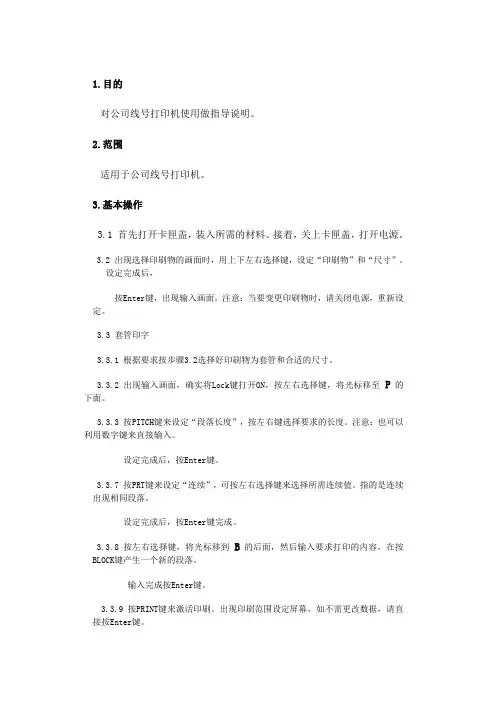

1.目的

对公司线号打印机使用做指导说明。

2.范围

适用于公司线号打印机。

3.基本操作

3.1 首先打开卡匣盖，装入所需的材料。接着，关上卡匣盖，打开电源。

3.2 出现选择印刷物的画面时，用上下左右选择键，设定“印刷物”和“尺寸”。设定完成后，

按Enter键，出现输入画面。注意：当要变更印刷物时，请关闭电源，重新设定。

3.3 套管印字

3.3.1 根据要求按步骤3.2选择好印刷物为套管和合适的尺寸。

3.3.2 出现输入画面，确实将Lock键打开ON，按左右选择键，将光标移至 P 的下面。

3.3.3 按PITCH键来设定“段落长度”，按左右键选择要求的长度。注意：也可以利用数字键来直接输入。

设定完成后，按Enter键。

3.3.7 按PRT键来设定“连续”，可按左右选择键来选择所需连续值。指的是连续出现相同段落。

设定完成后，按Enter键完成。

3.3.8 按左右选择键，将光标移到 B 的后面，然后输入要求打印的内容。在按BLOCK键产生一个新的段落。

输入完成按Enter键。

3.3.9 按PRINT键来激活印刷。出现印刷范围设定屏幕，如不需更改数据，请直接按Enter键。 3.3.10 出现印刷全长画面，如不需改变数据。请直接按Enter键。开始印刷。

3.4 贴纸印字

3.4.1根据要求按步骤3.2选择好印刷物为贴纸和要求尺寸。

3.4.2其余步骤同套管印字

3.5 使用功能

3.5.1 字体尺寸

在光标停留的段落上，按SIZE键，出现 文字尺寸 设定画面，按左右选择键选择文字尺寸的数值；

按向下选择键，将光标移到“自动”栏，按左右键，选择“OFF”。按Enter完成设定.

注意：只有在“自动”被选择到“OFF”时，字体大小设定才有效。

3.5.2 文字宽度

在光标的位置设定“文字宽度”，按WIDTH键，出现印字方向设定画面；按左右选择键选择文字

高级说明书

M3400ADN

M3400FDN

!注意 使用本产品时，请您先仔细阅读使用说明书，再正确操作。请妥善保管好本手册，以便日后查阅。

©

2022 宁波得力集团有限公司目录

使用本设备之前............................................................................1

注释说明 .....................................................................................2商标 .........................................................................................3重要注释 .....................................................................................4

设备简介..................................................................................5操作面板概述 .................................................................................6触摸式液晶显示屏概述 .........................................................................7如何导航触摸式液晶显示屏 .....................................................................9设置屏幕概述 ................................................................................11访问 Deli Utilities (Windows) ...............................................................12卸载软件和驱动程序 (Windows)...........................................................14

SPRT®思普瑞特SP-RMD15微型热敏打印机使用说明书

1SP-RMD15

微型热敏打印机

使用说明书

VER1.04

北京思普瑞特科技发展有限公司SPRT®思普瑞特SP-RMD15微型热敏打印机使用说明书

2目录

简介.....................................................................................................................................................2第一章特征与性能指标.............................................................................................................31.1主要特征..............................................................................................................................31.2性能指标..............................................................................................................................4第二章安装说明.........................................................................................................................52.1打印机外型..........................................................................................................................52.2外形尺寸............................................................................................................................62.3安装纸卷............................................................................................................................6第三章操作说明.........................................................................................................................73.1接口连接..............................................................................................................................73.1.1串行接口及电源连接..............................................................................................73.1.2USB接口连接...........................................................................................................83.1.3打印机参数设置........................................................................................................93.1.5电源连接.................................................................................................................113.2指示灯和键操作................................................................................................................123.3自检测和十六进制打印...................................................................................................133.4打印机初始化....................................................................................................................15第四章打印命令.......................................................................................................................164.1概述....................................................................................................................................164.2命令详解............................................................................................................................164.2.1纸进给命令...........................................................................................................164.2.2格式设置命令.......................................................................................................174.2.3字符设置命令.......................................................................................................224.2.4用户自定义字符设置命令..................................................................................274.2.5图形打印及代码页选择命令..............................................................................284.2.6初始化命令...........................................................................................................324.2.7数据控制命令.......................................................................................................324.2.8汉字打印控制命令..............................................................................................334.2.9实时指令...............................................................................................................364.2.10条形码打印命令...................................................................................................38第五章使用与维护...................................................................................................................425.1机头维护............................................................................................................................425.2其它....................................................................................................................................43第六章打印机在WINDOWS下的使用......................................................................................44附录1西文方式下字符有效代码表.............................................................................................45附录2中文方式下字符有效代码表.............................................................................................47附录3打印命令表..........................................................................................................................48
