防静电知识培训资料

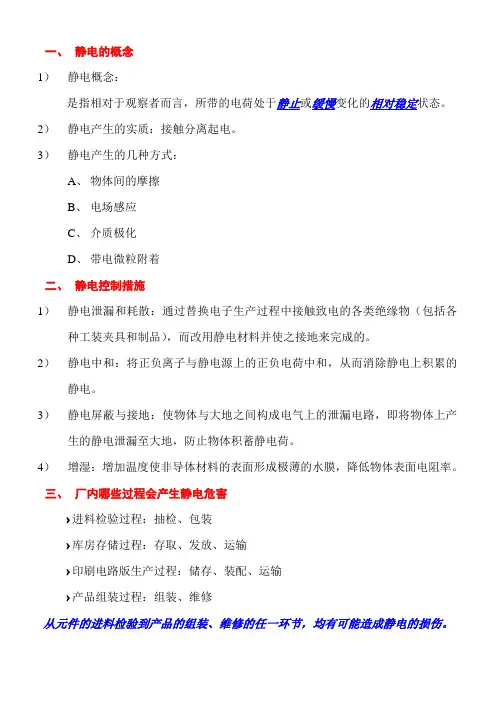

一、 静电的概念

1） 静电概念：

是指相对于观察者而言，所带的电荷处于静止或缓慢变化的相对稳定状态。

2） 静电产生的实质：接触分离起电。

3） 静电产生的几种方式：

A、 物体间的摩擦

B、 电场感应

C、 介质极化

D、 带电微粒附着

二、 静电控制措施

1） 静电泄漏和耗散：通过替换电子生产过程中接触致电的各类绝缘物（包括各种工装夹具和制品），而改用静电材料并使之接地来完成的。

2） 静电中和：将正负离子与静电源上的正负电荷中和，从而消除静电上积累的静电。

3） 静电屏蔽与接地：使物体与大地之间构成电气上的泄漏电路，即将物体上产生的静电泄漏至大地，防止物体积蓄静电荷。

4） 增湿：增加温度使非导体材料的表面形成极薄的水膜，降低物体表面电阻率。

三、 厂内哪些过程会产生静电危害

›进料检验过程：抽检、包装

›库房存储过程：存取、发放、运输

›印刷电路版生产过程：储存、装配、运输

›产品组装过程：组装、维修

从元件的进料检验到产品的组装、维修的任一环节，均有可能造成静电的损伤。

四、 敏感度分类：

›相关说明：以定量描述元件的静电敏感程度进行分类：大部分敏感度实验都是以人体模型为依据。

敏感类别 敏感电压 值（V）

I类 0~1999

II类 2000~3999

III类 4000~15999

备注：

1、组件设计应能为最敏感的元器提供最低2000V的静电放电的设计保护。

整机设计应能为最敏感的元器件提供最低4000V的设计保护。

五、 防静电器材基本配置

防静电器材基本配置是针对常用项目进行列表，便于对各防静电措施进行检讨，各种防静电器材的基本配置详见下表。

* 表示必须配置项目

@ 表示需要时配置或局部区域配置项目

分类 实施对象 实施内容 配置要求 相关说明

系统设施 接地系统 接地线独立从接地体引一根地线提供接地 * 1-1

作业环境 工作台

地板

料车 使用防静电台垫替代工作桌

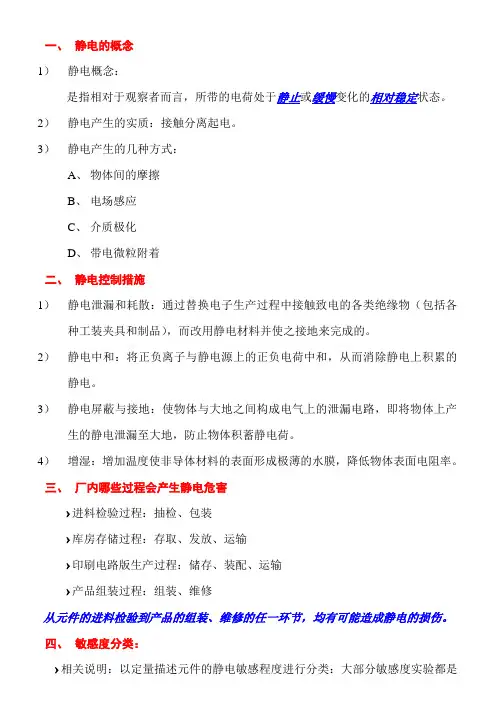

一、 静电的概念

1） 静电概念：

是指相对于观察者而言，所带的电荷处于静止或缓慢变化的相对稳定状态。

2） 静电产生的实质：接触分离起电。

3） 静电产生的几种方式：

A、 物体间的摩擦

B、 电场感应

C、 介质极化

D、 带电微粒附着

二、 静电控制措施

1） 静电泄漏和耗散：通过替换电子生产过程中接触致电的各类绝缘物（包括各种工装夹具和制品），而改用静电材料并使之接地来完成的。

2） 静电中和：将正负离子与静电源上的正负电荷中和，从而消除静电上积累的静电。

3） 静电屏蔽与接地：使物体与大地之间构成电气上的泄漏电路，即将物体上产生的静电泄漏至大地，防止物体积蓄静电荷。

4） 增湿：增加温度使非导体材料的表面形成极薄的水膜，降低物体表面电阻率。

三、 厂内哪些过程会产生静电危害

›进料检验过程：抽检、包装

›库房存储过程：存取、发放、运输

›印刷电路版生产过程：储存、装配、运输

›产品组装过程：组装、维修

从元件的进料检验到产品的组装、维修的任一环节，均有可能造成静电的损伤。 四、 敏感度分类：

›相关说明：以定量描述元件的静电敏感程度进行分类：大部分敏感度实验都是以人体模型为依据。

敏感类别 敏感电压 值（V）

I类 0~1999

II类 2000~3999

III类 4000~15999

备注：

1、组件设计应能为最敏感的元器提供最低2000V的静电放电的设计保护。

整机设计应能为最敏感的元器件提供最低4000V的设计保护。

五、 防静电器材基本配置

防静电器材基本配置是针对常用项目进行列表，便于对各防静电措施进行检讨，各种防静电器材的基本配置详见下表。

* 表示必须配置项目

@ 表示需要时配置或局部区域配置项目

分类 实施对象 实施内容 配置要求 相关说明

系统设施 接地系统 接地线独立从接地体引一根地线提供接地 * 1-1

作业环境 工作台

地板

料车 使用防静电台垫替代工作桌

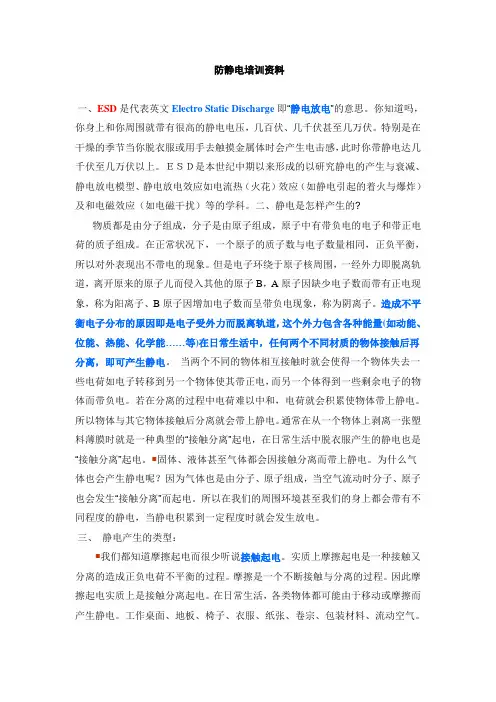

防静电培训资料

一、ESD是代表英文Electro Static Discharge即“静电放电”的意思。你知道吗，你身上和你周围就带有很高的静电电压，几百伏、几千伏甚至几万伏。特别是在干燥的季节当你脱衣服或用手去触摸金属体时会产生电击感，此时你带静电达几千伏至几万伏以上。ＥＳＤ是本世纪中期以来形成的以研究静电的产生与衰减、静电放电模型、静电放电效应如电流热（火花）效应（如静电引起的着火与爆炸）及和电磁效应（如电磁干扰）等的学科。二、静电是怎样产生的?

物质都是由分子组成，分子是由原子组成，原子中有带负电的电子和带正电荷的质子组成。在正常状况下，一个原子的质子数与电子数量相同，正负平衡，所以对外表现出不带电的现象。但是电子环绕于原子核周围，一经外力即脱离轨道，离开原来的原子儿而侵入其他的原子B，A原子因缺少电子数而带有正电现象，称为阳离子、B原子因增加电子数而呈带负电现象，称为阴离子。造成不平衡电子分布的原因即是电子受外力而脱离轨道，这个外力包含各种能量(如动能、位能、热能、化学能……等)在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电。 当两个不同的物体相互接触时就会使得一个物体失去一些电荷如电子转移到另一个物体使其带正电，而另一个体得到一些剩余电子的物体而带负电。若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电。所以物体与其它物体接触后分离就会带上静电。通常在从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。为什么气体也会产生静电呢？因为气体也是由分子、原子组成，当空气流动时分子、原子也会发生“接触分离”而起电。所以在我们的周围环境甚至我们的身上都会带有不同程度的静电，当静电积累到一定程度时就会发生放电。

三、 静电产生的类型：

我们都知道摩擦起电而很少听说接触起电。实质上摩擦起电是一种接触又分离的造成正负电荷不平衡的过程。摩擦是一个不断接触与分离的过程。因此摩擦起电实质上是接触分离起电。在日常生活，各类物体都可能由于移动或摩擦而产生静电。工作桌面、地板、椅子、衣服、纸张、卷宗、包装材料、流动空气。

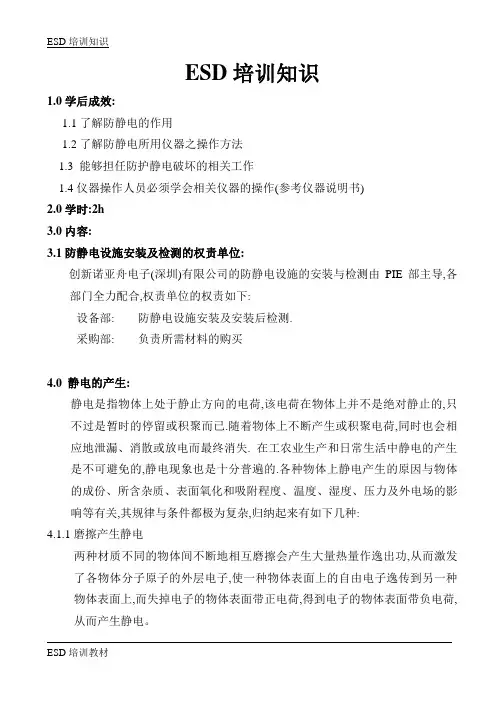

ESD培训知识

ESD培训教材 ESD培训知识

1.0学后成效:

1.1了解防静电的作用

1.2了解防静电所用仪器之操作方法

1.3 能够担任防护静电破坏的相关工作

1.4仪器操作人员必须学会相关仪器的操作(参考仪器说明书)

2.0学时:2h

3.0内容:

3.1防静电设施安装及检测的权责单位:

创新诺亚舟电子(深圳)有限公司的防静电设施的安装与检测由PIE部主导,各部门全力配合,权责单位的权责如下:

设备部: 防静电设施安装及安装后检测.

采购部: 负责所需材料的购买

4.0 静电的产生:

静电是指物体上处于静止方向的电荷,该电荷在物体上并不是绝对静止的,只不过是暂时的停留或积聚而已.随着物体上不断产生或积聚电荷,同时也会相应地泄漏、消散或放电而最终消失. 在工农业生产和日常生活中静电的产生是不可避免的,静电现象也是十分普遍的.各种物体上静电产生的原因与物体的成份、所含杂质、表面氧化和吸附程度、温度、湿度、压力及外电场的影响等有关,其规律与条件都极为复杂,归纳起来有如下几种:

4.1.1磨擦产生静电

两种材质不同的物体间不断地相互磨擦会产生大量热量作逸出功,从而激发了各物体分子原子的外层电子,使一种物体表面上的自由电子逸传到另一种物体表面上,而失掉电子的物体表面带正电荷,得到电子的物体表面带负电荷,从而产生静电。 ESD培训知识

ESD培训教材 磨擦并不产生电荷,只不过把电荷从一种物体适移到另一种物体上,使原有电荷重新分布。

4.1.2接触、分离、冲撞产生静电

两种紧密接触的材料在突然分离时会引起电荷的分离和外层电子的交换从而产生静电。

4.1.3感应产生静电

从物质结构来看任何物体都可能带电,当物体某部分带静电后,如能将所带电荷迅速向其它部份传开则该物体即为导体,如其所带电荷停留或积聚在该部份,这种物体即为绝缘体或电介质。介乎上述两者之间的物质叫半导体,导体在场强的作用下,其表面不同部位感应出不同电荷,则导体上原有电荷重新分配致使不带电的导体带电,电介质在场强下产生极化现象,极化后电介质上会出现大小相等而极性相反的束缚电荷。当场强消失后,如果某一种极性的束缚电荷由于某种原因消失,则另一种极性的束缚电荷将使其处于感应带电状态。
