板平法

钢筋――板

1、板传统标注

2、板平法（04G101-4）

1）B——板底部钢筋（底筋）；

T——板顶部钢筋（面筋）；

B&T——双层钢筋。

2）X——贯通横向钢筋； Y——贯通纵向钢筋；

X&Y——双向钢筋。

3）原位标注中负筋线长度尺寸

为伸至支座中心线尺寸。

3、板受力筋

3.0、板受力筋计算

3.1、板底钢筋的长度计算

板底钢筋的长度＝净跨＋左伸进长度＋右伸进长度＋弯勾

注：弯勾＝2×6.25×d只有一级钢筋时需要计算

3.2、伸进长度计算

注：04G101-4中规定，板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽／2，5d)。而如果支座为砌体墙，则伸入长度为max(板厚，120)，此处软件未予考虑。

3.3、板底钢筋根数计算

起步距离＝第一根钢筋距梁或墙边50mm

根数＝ceil[(净跨－2×起步距离)／间距]＋1

起步距离的三种算法：

第一根钢筋距梁或墙边50mm（通常算法）

第一根钢筋距梁或墙边一个保护层

第一根钢筋距梁角筋为1／2板筋间距（04G101-4）

注：为什么软件默认为50mm？

04G101-4中规定，起步距离为“第一根钢筋距梁角筋为1／2板筋间距”，则可以推算第一根钢筋距梁边的长度应该为“S／2 －

梁保护层厚度”。工程中板受力筋的间距一般为120mm、150mm、180mm，平均一下约为150mm，间距的一半为75mm，梁保护层一般为25mm，75－25＝50mm。所以目前软件仍然按传统算法设置起步距离。 4、板负筋

4.0、板负筋计算（结合图纸设计不同来进行理解）

4.1、中间支座负筋长度计算：

中间支座负筋长度＝水平长度＋弯折长度×2

弯折长度的计算方法：

1）板厚－2×保护层（通常算法）；

2）板厚－保护层（04G101-4）

板平法施工

有梁楼盖板平法施工图制图规则

有梁盖的制图规则适用于以梁为支座的楼面与屋面板的平法施工。

1、有梁楼盖板平法施工图的表示方法：

有梁楼盖板平法施工图，指的是在楼面板和屋面板布置图上，采用平面注写的表达方式。（包括板集中标注和板支座原味标注）

为了方便设计表达和施工识图，规定了结构平面的坐标方向：

1）、当两向轴网正交布置时，坐标跟卡迪尔坐标一样；

2）、当轴网转折时，局部坐标方向顺着轴网转折角度做相应的转折；

3）、当轴网向心布置时，切向为X、径向为Y

板块集中标注

板块集中标注的内容：（板块编号、板厚、贯通纵筋、板面标高高差）

（对于普通的楼面，两向均以一跨为一板；对于密肋楼盖板两向主梁（框架梁）均以一跨为一板块）

1、板块编号：代号+序号

楼面板LB

屋面板WB

悬挑板XB

2、板厚：xxxh；当悬挑板的端部改变截面厚度时，用“/”分隔根部和端部高度值，xxxxxxh/。

3、贯通纵筋（按板块下部和上部分别注写）

B代表板下部、T代表板上部、B&T板上和板下；X向的贯通筋以X打头、Y向贯通筋以Y打头、两向贯通筋相同配置时以X&Y打头。

当在某些板内配置构造筋时，则X向以Xc，Y向以Yc打头注写；

当Y向采用放射配筋时，设计应标明配筋间距的定位尺寸；

当贯通筋采用两种规格钢筋“隔一布一”方式时，表达为Axx/yy@xxx；存在2倍的关系，自己琢磨。

4、板面标高高差：

指相对于结构层楼面标高的高差，将其写在括号里，有则写、无则免；

例如：楼板注写： LB5 h=110

B:XC12@120;YC10@110

表示：5号楼面板，板厚110mm，下部贯通筋X向12的三级钢间距为120、Y向10的三级钢间距为110.

板支座原位标注

实用文档

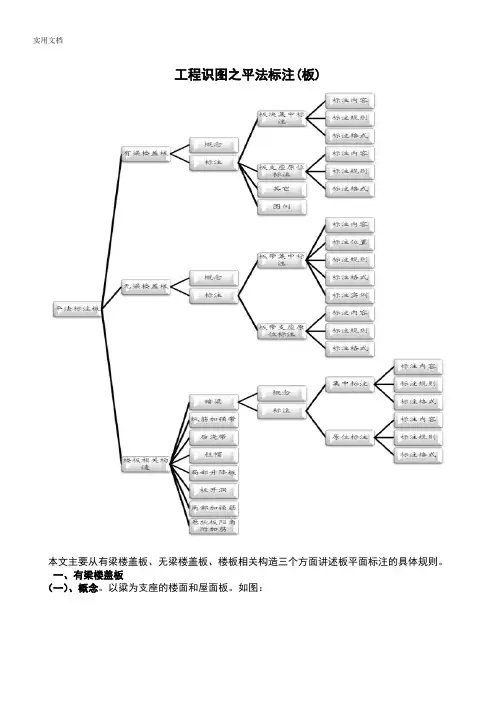

工程识图之平法标注(板)

本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。

一、有梁楼盖板

（一）、概念。以粱为支座的楼面和屋面板。如图： 实用文档

（二）、标注。有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。 实用文档

1、板块集中标注

A、标注内容。

包括板代号序号、板厚、上下部贯通纵筋等信息。

B、标注规则

（1）、板结构平面坐标方向

1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；

2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；

3)当轴网向心布置时，切向为X向，径向为Y向；

（2）、板块编号

（3）、板厚注写。①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图

h=120。

（4）、板贯通纵筋。

①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部； 实用文档

②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：

B：XΦxx@xxx;YΦxx@xxx

T：XΦxx@xxx;YΦxx@xxx

③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。

④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：

XB h=150/100 B：Xc&YcΦ8@200)；

⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；

⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：

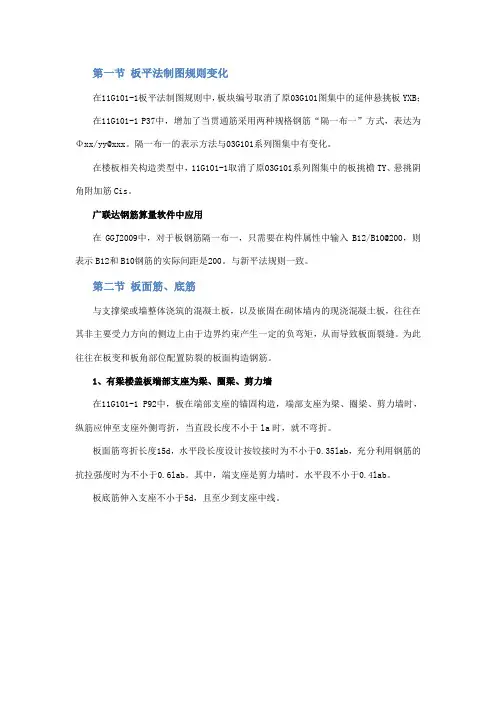

第一节 板平法制图规则变化

在11G101-1板平法制图规则中，板块编号取消了原03G101图集中的延伸悬挑板YXB；

在11G101-1 P37中，增加了当贯通筋采用两种规格钢筋“隔一布一”方式，表达为Φxx/yy@xxx。隔一布一的表示方法与03G101系列图集中有变化。

在楼板相关构造类型中，11G101-1取消了原03G101系列图集中的板挑檐TY、悬挑阴角附加筋Cis。

广联达钢筋算量软件中应用

在GGJ2009中，对于板钢筋隔一布一，只需要在构件属性中输入B12/B10@200，则表示B12和B10钢筋的实际间距是200。与新平法规则一致。

第二节 板面筋、底筋

与支撑梁或墙整体浇筑的混凝土板，以及嵌固在砌体墙内的现浇混凝土板，往往在其非主要受力方向的侧边上由于边界约束产生一定的负弯矩，从而导致板面裂缝。为此往往在板变和板角部位配置防裂的板面构造钢筋。

1、有梁楼盖板端部支座为梁、圈梁、剪力墙

在11G101-1 P92中，板在端部支座的锚固构造，端部支座为梁、圈梁、剪力墙时，纵筋应伸至支座外侧弯折，当直段长度不小于la时，就不弯折。

板面筋弯折长度15d，水平段长度设计按铰接时为不小于0.35lab，充分利用钢筋的抗拉强度时为不小于0.6lab。其中，端支座是剪力墙时，水平段不小于0.4lab。

板底筋伸入支座不小于5d，且至少到支座中线。

而在04G101-4中，板底筋构造相同，板面筋伸入支座一个锚固la。

2、有梁楼盖板端部支座为砌体墙

当板端部支座为砌体墙时，面筋水平段不小于0.35lab，弯折15d；底筋伸入墙内长度为Max（120，板厚，墙厚/2）。

在04G101-4中，板端支座为砌体墙时，面筋无明确要求，底筋伸入长度为Max（120，板厚）

3、板筋起步距离

在11G101-1中，板筋起步距离为梁边1/2板筋间距；而在04G101-4中，起步距离为距梁角筋1/2板筋间距。
