保温工程施工方案

聚苯板保温工程施工方案

目 录

一、 设计方案 ………………………………………………………1

二、 保温层结构设计 ………………………………………………1

三、 施工程序 ………………………………………………………1

四、 质量标准 ………………………………………………………10

五、 成品保护措施 …………………………………………………12

六、 其他注意事项 …………………………………………………12

１ 一、设计方案

1、设计要求

（1）功能要求

根据地区的气候特点、该工程所处的具体位置和功能以及业主的要求，涂装完成以后应具备以下功能：

1）表面平整，无龟裂纹产生。

2）具有防水防渗作用。

3）具有一定的保洁性。

4）达到设计要求的保温效果。

5）达到设计要求的装饰效果。

（2）外观要求

表面平整，色彩达到设计要求。

二、保温层结构设计

为达到上述功能，结合现有墙面基层状况，拟采用以下功能层结构

□ 各功能层的作用及有效厚度

序号 涂层名称 有效厚度 主要作用 备注

1 基层处理层 清理墙面，使平整度误差达到3mm以内

2 苯板保温层 隔热保温

3 纤维网格布

抗裂抹面砂浆 3 mm 增加抗拉强度，防开裂 含加强网

4 柔性耐水层 0.3-0.5mm 形成光滑细腻的表面，提高光滑度和丰满度

5 弹性平涂系列 防水，保护基面，起装饰作用

三、施工程序

1、 施工要求：

1） 施工温度不应低于5oC，而且施工完成后，24小时内气温高于5oC。夏季高温时，不宜在强光下

２ 施工。

2） 5级以上或雨天禁止作业。

3） 找平层施工前，抹灰部位根据情况提前半个小时浇水。

4）

找平层用1：3水泥基柔性找平砂浆。

5） 窗口，窗膀水平角及垂直角要挂线施工。

2、 基层处理：

1） 做外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m靠尺检测，其平整度≤3mm，阴、阳角方正。局部不平整超限度部位用1：2水泥砂浆找平。

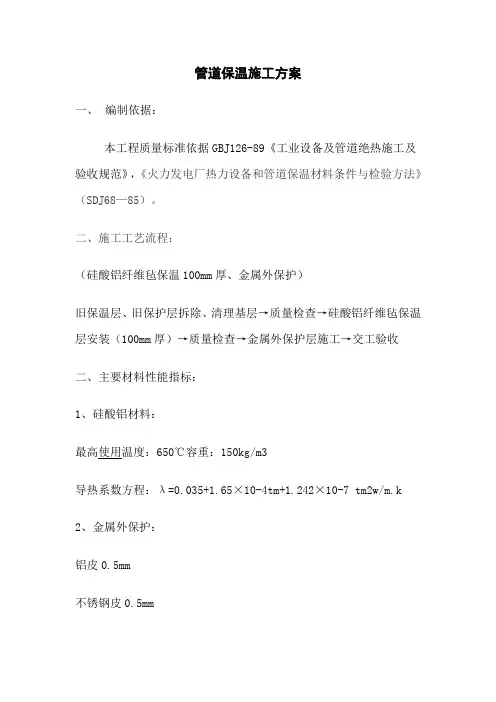

管道保温施工方案

一、 编制依据：

本工程质量标准依据GBJ126-89《工业设备及管道绝热施工及验收规范》，《火力发电厂热力设备和管道保温材料条件与检验方法》（SDJ68—85）。

二、施工工艺流程：

（硅酸铝纤维毡保温100mm厚、金属外保护）

旧保温层、旧保护层拆除、清理基层→质量检查→硅酸铝纤维毡保温层安装（100mm厚）→质量检查→金属外保护层施工→交工验收

二、主要材料性能指标：

1、硅酸铝材料：

最高使用温度：650℃容重：150kg/m3

导热系数方程：λ=0.035+1.65×10-4tm+1.242×10-7 tm2w/m.k

2、金属外保护：

铝皮0.5mm

不锈钢皮0.5mm 三、主要施工机具:

施工机具主要为卷筒机、压边机、电钻、白铁剪、布剪、打包机、圆规、直角尺、直尺、钢卷尺、木锤、螺丝刀、电焊机、氧乙炔、气割机、切割机、手钜、木钜、板手、胶钳、纸刀等工具。

四、保温支撑件及保温固定件安装：

1、介质温度小于450℃时，支撑件可采用焊接承重件，介质温度高于450℃时，支撑件采用紧箍承重环。当不允许直接焊于设备或管道上时，应采用紧箍承重环。直接焊于不锈钢管上时，应加焊不锈钢垫板。

2、支撑件的承面宽度应比保温层厚度少10mm，支撑件的间距：1.5~2m。

3、保温结构的固定件设置：

3.1设备的保温层，阮质保温材料宜用销钉和自锁紧板固定。

3.2保温层固定用的销钉应用低碳圆钢制作。

3.3保温制品保温时，钩钉、销钉应根据制品几何尺寸在缝中做攀系保温层的桩柱之用，阮质材料保温时，钉的间距不大于350mm。每平方米面积钉的个数：侧面不少于6个。底面不少于8个。 3.4当壁厚不大于4mm时，钩钉焊接固定应在设备严密性试验之前进行。

五、保温层施工：

1、设备保温层安装应从支撑板开始由下而上进行，保温材料厚度必需符合设计要求，对缝与缝包扎严密。每块绝热材料至少要用两道14#镀锌铁丝捆扎牢固，铁丝间距应匀称松紧一致，绝热材料由两层或两层以上组成时，应分层捆扎。同层应错缝，上下压缝高空作业平台，有孔洞处要用碎料填赛密实。

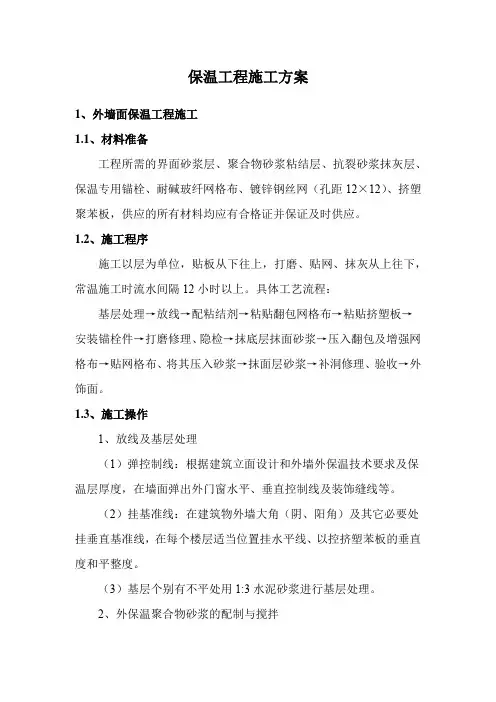

保温工程施工方案

1、外墙面保温工程施工

1.1、材料准备

工程所需的界面砂浆层、聚合物砂浆粘结层、抗裂砂浆抹灰层、保温专用锚栓、耐碱玻纤网格布、镀锌钢丝网（孔距12×12）、挤塑聚苯板，供应的所有材料均应有合格证并保证及时供应。

1.2、施工程序

施工以层为单位，贴板从下往上，打磨、贴网、抹灰从上往下，常温施工时流水间隔12小时以上。具体工艺流程：

基层处理→放线→配粘结剂→粘贴翻包网格布→粘贴挤塑板→安装锚栓件→打磨修理、隐检→抹底层抹面砂浆→压入翻包及增强网格布→贴网格布、将其压入砂浆→抹面层砂浆→补洞修理、验收→外饰面。

1.3、施工操作

1、放线及基层处理

（1）弹控制线：根据建筑立面设计和外墙外保温技术要求及保温层厚度，在墙面弹出外门窗水平、垂直控制线及装饰缝线等。

（2）挂基准线：在建筑物外墙大角（阴、阳角）及其它必要处挂垂直基准线，在每个楼层适当位置挂水平线、以控挤塑苯板的垂直度和平整度。

（3）基层个别有不平处用1:3水泥砂浆进行基层处理。

2、外保温聚合物砂浆的配制与搅拌 根据外保温专用粘贴砂浆及抹面砂浆的产品说明比例，分别将乳液和干粉倒入容器中进行搅拌，静置5-10分钟后再进行搅拌。配制聚合物砂浆必须由专人负责，使用计量工具和搅拌设备（电动搅拌器）确保聚合物砂浆的粘稠度均匀性。

砂浆应随用随拌，拌好的砂浆应在2小时内用完。

3、粘贴保温板

（1）外保温用挤塑板标准尺寸为600mm×1200mm。非标准尺寸或局部不规则可现场裁切，但必须注意切口与板面垂直，墙面边角处挤塑板尺寸大于300mm。

（2）按点杠框法粘贴挤塑板，每块挤塑板粘胶面积不小于40%。

挤塑聚苯板排板图 挤塑板 （3）排板时按水平顺序排列，上下错缝粘贴，涂好后即将保温板贴在墙面上，不得将抹好粘结剂的保温板搁置待用，以防止粘结剂结皮而失去粘结作用。

（4）挤塑板侧边外露处应做网格布翻包处理。

（5）变形缝处两侧及门窗洞口边处的基层上预贴250mm宽的翻包网格布。

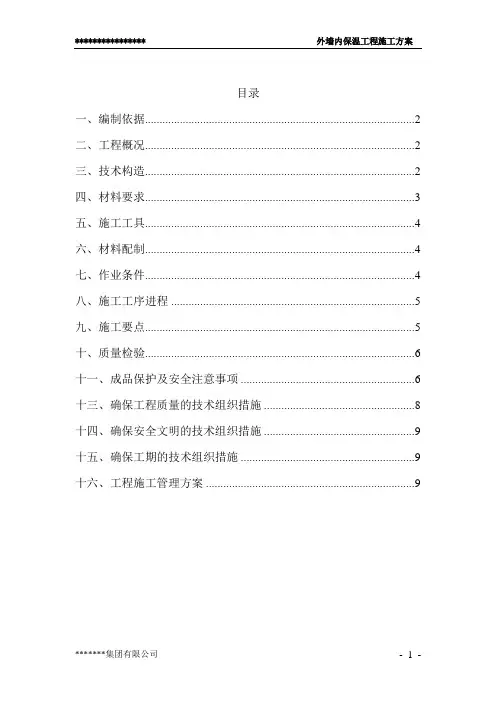

**************** 外墙内保温工程施工方案

*******集团有限公司 - 1 - 目录

一、编制依据............................................................................................. 2

二、工程概况............................................................................................. 2

三、技术构造............................................................................................. 2

四、材料要求............................................................................................. 3

五、施工工具............................................................................................. 4

六、材料配制............................................................................................. 4

七、作业条件............................................................................................. 4

八、施工工序进程 .................................................................................... 5
