[计算机]华为交换机配置VLAN实训指导书

实训4-交换机配置VLAN
1. 前言
本文档旨在提供关于如何配置交换机的VLAN的详细步骤和指导。

配置VLAN可以将一个物理网络划分为多个逻辑网络，增强网络管理的灵活性和安全性。

2. 步骤
以下是配置交换机VLAN的步骤：
2.1 进入交换机配置模式
使用终端连接到交换机，并输入管理用户名和密码登录。

2.2 创建VLAN
输入以下命令以创建一个新的VLAN：
vlan {VLAN ID}
name {VLAN名称}
其中，{VLAN ID}为自定义的VLAN编号，{VLAN名称}为自定义的VLAN名称。

2.3 配置端口
将端口添加到所需的VLAN中，输入以下命令：
interface {接口编号}
switchport mode access
switchport access vlan {VLAN ID}
其中，{接口编号}为所需配置的接口编号，{VLAN ID}为之前
创建的VLAN编号。

2.4 保存并应用配置
输入以下命令以保存并应用配置更改：
write memory
reload
3. 总结
通过按照上述步骤，您可以成功配置交换机的VLAN。

这将帮
助您将网络划分成多个逻辑网络，提高网络管理的灵活性和安全性。

请注意，本文档仅提供了基本的配置指导。

具体的配置步骤可
能因交换机型号和软件版本而有所不同。

建议参考相关交换机的用
户手册和配置指南获取更详细的配置信息和指导。

VLAN配置原理概述VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域（多个VLAN）的通信技术。

VLAN内的主机间可以直接通信，而VLAN 间不能直接互通，从而将广播报文限制在一个VLAN内，即广播隔离。

交换机可以基于端口、MAC地址、IP子网、协议和策略划分VLAN，通过802.1Q协议封装不同的VLAN报文，依据报文中的TAG字段对不同VLAN报文进行区分，并根据不同的端口属性对VLAN报文进行处理。

VLAN技术提供VLAN Aggregation、MUX VLAN等增强特性。

实验目的●掌握VLAN划分的不同方法●掌握VLAN Aggregation的配置方法●掌握MUX VLAN的配置方法●掌握VLAN间通信的基本配置方法●掌握端口隔离的配置方法实验内容1.任务要求公司A网络如实验拓扑所示，请根据如下需求对网络进行部署：1)在SW1、SW2、SW3和SW4上创建VLAN12、13、24、112、103、212、312、334、305、401和402；2)将SW1的E0/0/1和E0/0/2划入VLAN112，将E0/0/3划入VLAN103；3)在SW2的E0/0/1和E0/0/2划入VLAN212；4)在SW3的E0/0/1和SW3的E0/0/2划入VLAN312，将SW3的E0/0/3和E0/0/4划入VLAN334，将SW3的E0/0/5划入VLAN305；5)在SW4上，将MAC地址为5489-98CF-447F、IP地址为4.1.1.1的PC41划入VLAN401，MAC地址为5489-98CF-E17D、IP地址为4.2.2.2划入VLAN402；6)在SW1上，通过合适的技术实现VLAN112和VLAN103之间的二层隔离、三层转发功能。

另外可以在交换机上创建VLAN104，IP地址为1.0.0.254/24；7)在SW2上实现VLAN212内PC21和PC22二层隔离三层互通。

实验二交换机基本操作及VLAN的配置一、实验目的：1．认识华为3526交换机。

2．掌握交换机的基本命令。

3．理解VLAN概念。

4．配置VLAN。

二、实验设备1．华为3526交换机2．计算机三、实验内容：1．交换机的基本配置。

2．配置IP地址、子网掩码和默认网关。

3．理解VLAN概念。

4．掌握VLAN配置步骤。

5．添加VLAN。

6．查看和修改VLAN参数。

7．将端口加入到VLAN中。

四、实验步骤1、登录步骤：第一步：如图2-1所示，建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

图2-1 通过Console口搭建本地配置环境第二步：在微机上运行终端仿真程序（如Windows 3.X的Terminal或Windows9X的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100，如图2-2至图2-4所示。

图2-2 新建连接图2-3 连接端口设置图2-4 端口通信参数设置第三步：以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“?”，具体的配置命令请参考本书中以后各章节的内容。

2、基本配置命令2.1 clock datetime【命令】clock datetime HH:MM:SS YYYY/MM/DD【视图】用户视图【参数】HH:MM:SS：当前时钟，HH范围为0～23，MM和SS范围为0～59。

YYYY/MM/DD：分别为当前年、月、日，YYYY范围为1993～2035，MM范围为1～12，DD范围为1～31。

【描述】clock datetime命令用来设置路由器当前日期和时钟。

相关配置可参考命令display clock。

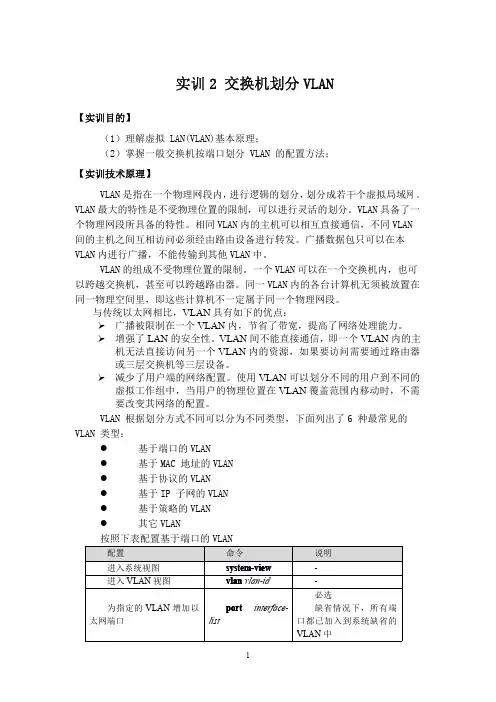

实训2交换机划分VLAN【实训目的】（1）理解虚拟LAN(VLAN)基本原理；（2）掌握一般交换机按端口划分VLAN的配置方法；【实训技术原理】VLAN是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。

VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。

VLAN具备了一个物理网段所具备的特性。

相同VLAN内的主机可以相互直接通信，不同VLAN 间的主机之间互相访问必须经由路由设备进行转发。

广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

VLAN的组成不受物理位置的限制。

一个VLAN可以在一个交换机内，也可以跨越交换机，甚至可以跨越路由器。

同一VLAN内的各台计算机无须被放置在同一物理空间里，即这些计算机不一定属于同一个物理网段。

与传统以太网相比，VLAN具有如下的优点：广播被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

增强了LAN的安全性。

VLAN间不能直接通信，即一个VLAN内的主机无法直接访问另一个VLAN内的资源，如果要访问需要通过路由器或三层交换机等三层设备。

减少了用户端的网络配置。

使用VLAN可以划分不同的用户到不同的虚拟工作组中，当用户的物理位置在VLAN覆盖范围内移动时，不需要改变其网络的配置。

VLAN根据划分方式不同可以分为不同类型，下面列出了6种最常见的VLAN类型：● 基于端口的VLAN● 基于MAC地址的VLAN● 基于协议的VLAN● 基于IP子网的VLAN● 基于策略的VLAN● 其它VLAN【实训背景描述】某小区组建了宽带小区城域网，其中有1台楼道交换机，住户PC1连接在交换机的0/5口；住户PC2连接在交换机的0/15口。

现要两家用户要求安全隔离，不能相互访问。

【实验设备】S2100（1台），PC（2台）、直连线（2条）【实训内容】（1）将两台主机和交换机的两个端口分别进行连接；（2）配置两主机IP为同一个网段，测试两主机之间可以相互ping通；（3）配置VLAN，将两个接口分别划分为不同的VLAN；（4）测试主机之间不可以相互ping通；【实训拓扑图】【实训步骤】（1）在交换机端口F0/5、F0/8分别连两主机。

实验二基本VLAN设置实验拓扑图1、在SwitchA和SwitchB上创建vlan2、vlan3，将PCA、PCD的所连接口划入到vlan2，将PCB、PCC的所连接口划入到vlan3：[SwitchA]vlan 2[SwitchA-vlan2]port e0/1[SwitchA-vlan2]vlan 3[SwitchA-vlan3]port e02[SwitchA]dis vlan all[SwitchA]dis current[SwitchB]vlan 2[SwitchB-vlan2]port e0/3[SwitchB-vlan2]vlan 3[SwitchB-vlan3]port e0/2[SwitchB-vlan3]quit[SwitchB]dis vlan all[SwitchB]dis current设置计算机的IP为：PCA:192.168.2.1 PCB:192.168.3.1 PCC:192.168.3.2 PCD:192.168.2.2在PCA上ping 192.168.2.1 通(本机IP)在PCA上ping 192.168.2.2 不通(中间连接线是vlan 1)在PCA上ping 192.168.3.1 不通(不同网络，不同vlan)在PCA上ping 192.168.3.2 不通(不同网络，不同vlan)在PCB上ping 192.168.3.2 不通(中间连接线是vlan 1)将PCA改接到SwitchA E0/3 (vlan 1)在PCA上ping 192.168.2.2 不通(同网络，不同vlan)将PCD改接到SwitchB E0/1 (vlan 1)在PCA上ping 192.168.2.2 通(同网络，同在vlan 1)按拓扑图还原连接，并设置trunk:[SwitchA]interface ethernet0/8[SwitchA-Ethernet0/8]port link-type trunk[SwitchA-Ethernet0/8]port trunk permit vlan all[SwitchB]interface ethernet0/8[SwitchB-Ethernet0/1]port link-type trunk[SwitchB-Ethernet0/1]port trunk permit vlan all[SwitchB-Ethernet0/1]quit[SwitchB]dis curr在PCA上ping 192.168.2.2 通在PCA上ping 192.168.3.1 不通在PCB上ping 10.66.2.3 通即：PCA和PCD同在vlan 2 是通的，PCB和PCC同在vlan 3是通的。

一、实验目的：1、掌握VLAN的配置2、掌握Access 接口和Trunk接口的配置3、掌握将接口与VLAN关联的配置二、实验环境：华为模拟器（）三、网终拓扑说明：(S3700 V200R001C00)PC1与PC3属于默认的vlan1，pc1与LSW1的e0/0/1口、pc3与LSW2的e0/0/1口连接Pc2与LSW1的e0/0/2口、pc4与LSW2的e0/0/2口连接在LSW1、LSW2创建vlan2将LSW1的E0/0/2及LSW2的E0/0/2添加到vlan2交换机之间的接口E0/0/3配置为trunk链路实现vlan1中PC1与PC3、vlan2中PC2与PC4的通信，vlan1与vlan2间不能通信。

四、具体配置步骤：1、VLAN口与Access接口的配置LSW1:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]sysname LSW1[LSW1]vlan 2 [Huawei]sysname LSW2[LSW2-ui-console0]q[LSW2]vlan 2 //添加一个vlan2[LSW2-vlan2]int e0/0/2[LSW2-Ethernet0/0/2]port link-type access //端口的链路类型为Access[LSW2-Ethernet0/0/2]port default vlan 2 //将这个接口加入到vlan2中[LSW2-Ethernet0/0/2]q[LSW2]q<LSW2>save //保存配置2、Trunk接口的配置从上面的拓扑图和配置命令来看，交换机之间的e0/0/3接口默认是属于vlan1的，因此只能是PC1与PC3这两台主机是可以拼通的，要想实现PC2与PC4之间的互通，则需要将交换机之间相连的接口配置为trunk，命令如下：[LSW1]int e0/0/3 //进接口[LSW1-Ethernet0/0/3]port link-type trunk //接口链路类型为trunk[LSW1-Ethernet0/0/3]port trunk allow-pass vlan all //允许所有的vlan通过，华为的设备默认是不允许任何vlan通过的，除了缺省的vlan1[LSW1-Ethernet0/0/3]qLSW1]q<LSW1>save //保存配置[LSW2]int e0/0/3 //进接口[LSW2-Ethernet0/0/3]port link-type trunk //接口链路类型为trunk[LSW2-Ethernet0/0/3]port trunk allow-pass vlan all //允许所有的vlan通过[LSW2-Ethernet0/0/3]qLSW2]q<LSW2>save //保存配置其他：<Switch>undo terminal monitor //关闭终端显示信息。

实验四 VLAN配置实验一、实验目的1.了解华为交换机的基本功能。

2. 掌握虚拟局域网VLAN的相关知识，配置交换机VLAN功能。

3. 掌握VLAN的创建、Access和Trunk接口的配置方法。

4. 掌握用于VLAN间路由的Trunk接口配置、单个物理接口上配置多个子接口、以及在VLAN间实现ARP的配置。

5. 掌握通过三层交换机实现VLAN间通信的配置过程。

二、实验环境配置网卡的计算机。

华为ensp模拟软件。

交换机与路由器。

三、实验内容1.配置VLAN。

2.配置单臂路由实现VLAN间路由。

3.配置三层交换机实现VLAN间路由。

四、相关知识VLAN简介VLAN又称虚拟局域网，是一种通过将局域网内的设备逻辑而不是物理地划分成一个个网段从而实现虚拟工作组的技术。

VLAN技术允许将一个物理LAN逻辑划分成不同的广播域，每个主机都连接在一个支持VLAN的交换机端口上并属于一个VLAN。

同一个VLAN中的成员都共享广播，形成一个广播域，而不同VLAN 之间广播信息相互隔离。

每一个VLAN都包含一组有着相同需求的计算机，但这些工作站不一定属于同一个物理LAN网段。

VLAN内部的广播不会转发到其他VLAN中，从而控制流量、简化网络管理、提高网络的安全性。

交换机基于端口，MAC地址，网络层地址及IP组播进行VLAN划分。

将端口分配给VLAN的方式有两种，分别是静态的和动态的。

形成静态VLAN的过程是将端口强制性地分配给VLAN的过程。

即先建立VLAN，然后将每个端口分配给相应的VLAN的过程。

这是创建VLAN最常用的方法。

五、实验范例范例一配置单臂路由实现 VLAN间路由1．实验场景企业内部网络通常会通过划分不同的VLAN来隔离不同部门之间的二层通信，并保证各部门间的信息安全。

但是由于业务需要，部分部门之间需要实现跨VLAN通信，本实验中借助路由器，通过配置单臂路由实现跨VLAN通信的需求。

2．实验网络拓扑图实验拓扑中，两台PC机通过交换机S1相连，S1与路由器R1相连。

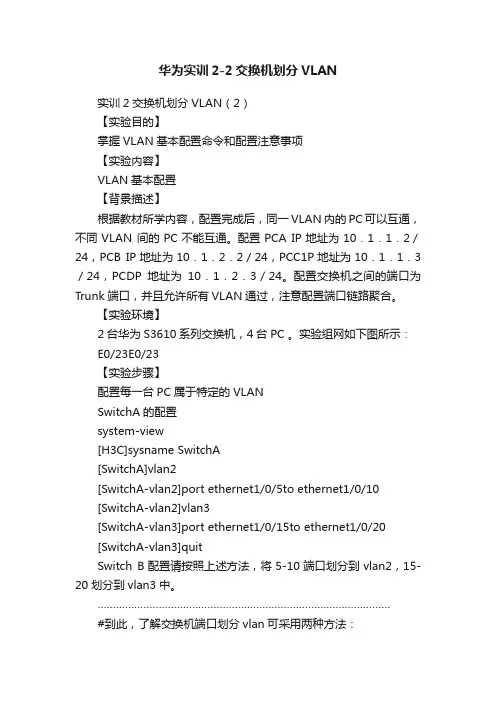

华为实训2-2交换机划分VLAN实训2交换机划分VLAN（2）【实验目的】掌握VLAN基本配置命令和配置注意事项【实验内容】VLAN基本配置【背景描述】根据教材所学内容，配置完成后，同一VLAN内的PC可以互通，不同VLAN 间的PC不能互通。

配置PCA IP地址为10．1．1．2／24，PCB IP地址为10．1．2．2／24，PCC1P地址为10．1．1．3／24，PCDP地址为10．1．2．3／24。

配置交换机之间的端口为Trunk端口，并且允许所有VLAN通过，注意配置端口链路聚合。

【实验环境】2台华为S3610系列交换机，4台PC 。

实验组网如下图所示：E0/23E0/23【实验步骤】配置每一台PC属于特定的VLANSwitchA的配置system-view[H3C]sysname SwitchA[SwitchA]vlan2[SwitchA-vlan2]port ethernet1/0/5to ethernet1/0/10[SwitchA-vlan2]vlan3[SwitchA-vlan3]port ethernet1/0/15to ethernet1/0/20[SwitchA-vlan3]quitSwitch B配置请按照上述方法，将5-10端口划分到vlan2，15-20划分到vlan3中。

……………………………………………………………………………………#到此，了解交换机端口划分vlan可采用两种方法：1，使用port Ethernet1/0/*to Ethernet1/0/*命令快速将多个端口划分到某一vlan中。

2，在某一接口下，使用port access vlan2命令也可以将此端口划分的某一vlan中。

注意：如果所写的vlan还并无创建，将会在这里创建新的vlan。

#如果想把某端口从vlan中删除，可在某一具体接口视图下使用Undo port access vlan2。

删除vlan，在系统视图下使用undo vlan2（具体vlan号）完成。

网络技术实训指导书目录交换实验 (2)第一部分交换机的基本配置与管理 (2)第二部分交换机的端口配置和Telnet登陆配置 (5)第三部分交换机划分Vlan配置 (9)第四部分利用三层交换机实现VLAN间路由 (13)路由实验 (18)第一部分路由器的基本配置 (18)第二部分路由器静态路由配置 (21)第三部分路由器RIP动态路由配置 (25)第四部分路由器OSPF动态路由配置 (31)第五部分路由器综合路由配置 (36)安全实验 (41)第一部分标准IP访问控制列表配置 (41)第二部分扩展IP访问控制列表配置 (45)第三部分网络地址转换NAT配置 (50)第四部分交换机端口安全 (55)交换实验第一部分交换机的基本配置与管理【实验目的】掌握交换机各种操作模式的基本区别，理解交换机不通模式间的切换方法。

【背景描述】小李是某家公司新入职的网管，负责网络中心的设备管理工作。

公司内部网络产品是全系列的华为网络产品，小李需要熟悉它们。

因此首先要登陆配置交换机，了解并掌握基本的命令行操作。

【技术原理】交换机的基本方法分为两种：带内管理和带外管理。

通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

通过Telnet、拨号等方式属于带内管理。

交换机的命令行操作模式主要包括：用户模式<Quidway>系统模式[Quidway]端口模式[Quidway-Ethernet0/1]实验设备Switch_5728 1台；PC 1台；交叉线一根；实验步骤：一ensp创建拓扑图(sys)(int G0/0/1)(quit)(quit)(如? 、co?、copy?)(如qu)(Tab)(ctrl+c中断测试,ctrl+z退回到用户视图)reboot重启。

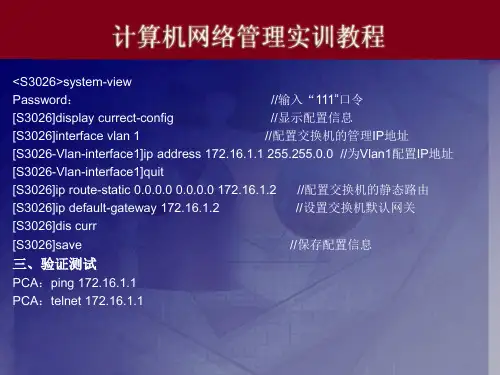

(在用户模式下)(sysname X)dis cur 查看配置相关配置：<Huawei>sys *从用户模式进入系统模式* [Huawei]int g0/0/1 *从系统模式进入端口模式* [Huawei-GigabitEthernet0/0/1]<Huawei>sys*Enter system view, return user view with Ctrl+Z.* [Huawei]sysna *Tab命令补全* [Huawei]sysname X *修改交换机名字*[X]dis cu<X>save 保存交换机配置第二部分交换机的端口配置和Telnet登陆配置实验目标●掌握交换机基本信息的配置管理。

华为交换实验二配置vlan知识点1、数据帧的机构2、Vlan的基本工作原理3、vlan类型不同的vlan链路端口下的作用实验内容1、建立如图所示的拓扑结构PC01，PC02，PC03，PC04 设置IP为172.16.0.1，172.16.0.2，172.16.0.3，172.16.0.4 在不做任何配置下，四台电脑相互ping，皆可通。

2、交换机默认有一个vlan ，为vlan 1在交换机查看vlan[SW02]display vlan[SW02]display vlan 1交换机上的缺省vlan是vlan1，所有端口都处在vlan1之中，端口的VID是1，是access 链路端口类型。

分别在SW01，SW02创建vlan2 vlan3[SW01]vlan 2[SW01-vlan2] description To_vlan_2[SW01-vlan2]disp th#vlan 2description To_vlan_2#return[SW01-vlan2]quit分别在SW01 SW02的G0/0/1 G0/0/2 设置vlan2，3 链路端口为access[SW02]interface GigabitEthernet 0/0/1[SW02-GigabitEthernet0/0/1]port link-type access[SW02-GigabitEthernet0/0/1]port default vlan 2[SW02-GigabitEthernet0/0/1]display this#interface GigabitEthernet0/0/1port link-type accessport default vlan 2#return[SW02-GigabitEthernet0/0/1]quit再PC01，PC02，PC03，PC04 设置IP为172.16.0.1，172.16.0.2，172.16.0.3，172.16.0.4各个端口都无法ping通不同vlan之间不能互通，连通在同一个交换机的PC被隔离了3、配置truck链路端口分别在SW01,SW02的G0/0/1口开启truck链路端口[SW02]interface GigabitEthernet 0/0/3[SW02-GigabitEthernet0/0/3]port link-type trunk[SW02-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 to 3[SW02-GigabitEthernet0/0/3]display this#interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan 2 to 3#return[SW02-GigabitEthernet0/0/3]quitVlan2中包含了端口G0/0/3，且数据帧是以带标签的形式通过端口的。

华为交换机VLAN实验1：
Vlan建立及三层交换
【实验名称】Vlan建立及三层交换
【实验拓扑】
【实验目的】
1.掌握vlan 接口视图下，配置ip 地址；
2.通过三成交换机使vlan 之间可以通信。

3.掌握查看路由表信息命令。

【实验设备】
E352（1 台）、计算机（3 台）、网线3 条
模拟：S5700交换机1台，PC3台，云1朵，网线4根
【实验步骤】
在二层交换机上设置VLAN 可以隔离冲突域，但同时也阻隔了不同VLAN 间的数据传输。

不同VLAN间的数据传输一般需要通过路由器实现，而三层交换机能够实现VLAN 的划分、VLAN 内部的二层交换，同时也能实现VLAN 之间的路由功能。

1、将所需设备拖入工作区如图1
2、配置云（1）双击cloud1，弹出设置界面，如图2；（2）点击增加，增加一个UDP端口，
如图3；（3）点击绑定信息，选择本地连接，要求该连接是宿主机可直接访问的地址，然后点击增加，如图4、图5；（4）选出口端号2，勾选双向通道，点击附近的增加，在端口映射表中就有所显示，如图6所示。

图1
如图2 图3
图4 图5
图6
3、连接设备，如图7，并将PC的ip地址配置好，注意先别配网关
图7
4、在宿主机上运行cmd，分别ping 192.168.1.1，ping 192.168.1.2，ping 192.168.2.1，结果
如下
图8
图9 和主机在同一个网段的PC1和PC2可以通信，和PC3则不行。

6、Pc1和pc2、pc3间的连通性，见图10
7、查看路由表。

1交换机VLAN应用配置1功能需求及组网说明『配置环境参数』1.PC1和PC2分别连接到交换机SwitchA的端口E0/1和E0/2，端口分别属于VLAN10和20『组网需求』1.PC1属于VLAN10。

2.PC2属于VLAN20。

2数据配置步骤『交换机VLAN应用配置流程』1、缺省情况下，交换机存在一个默认的VLAN，即VLAN 1，且VLAN 1不能被删除；2、将端口加入到某VLAN X中，有两种方法：创建某VLAN X，进入VLAN X的配置视图，将指定端口加入VLAN X；进入指定端口的配置视图，修改该端口的PVID为X『方法1』【SwitchA相关配置】1.创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/2『方法2』【SwitchA相关配置】1.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/12.配置端口E0/1的PVID为10[SwitchA-Ethernet0/1]port access vlan 103.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/24.配置端口E0/2的PVID为20[SwitchA-Ethernet0/2]port access vlan 20【补充说明】无2交换机VLAN接口静态IP地址配置1功能需求及组网说明『配置环境参数』1.SwitchA为三层交换机2.PC1连接到SwitchA的以太网端口E0/1，属于VLAN103.PC2连接到SwitchA的以太网端口E0/2，属于VLAN204.SwitchA的VLAN接口10的IP地址为10.1.1.1/24，VLAN接口20的IP地址为20.1.1.1/24，分别作为PC1和PC2的网关『组网需求』PC1和PC2可以通过SwitchA进行互通2数据配置步骤『VLAN接口静态IP地址配置流程』创建VLAN接口，并配置IP地址。

多交换机的VLAN设置基于端口的VLAN是最简单的一种VLAN划分方法。

用户可以将设备上的端口划分到不同的VLAN中，此后从某个端口接收的报文将只能在相应的VLAN内进行传输，从而实现广播域的隔离和虚拟工作组的划分。

以太网交换机的端口链路类型可以分为三种：Access. Trunk. Hybrido 这三种端口在加入VLAN和对报文进行转发时会进行不同的处理。

一、实验目的1.了解VLAN原理。

2.掌握VLAN的功能和设置方法。

3.掌握多交换机上配置VLAN的方法。

二、原理概述1. VLAN Tag为使交换机能够分辨不同VLAN的报文，需要在报文的数据链路层添加标识VLAN的字段。

IEEE于1999年颁布了用以标准化VLAN实现方案的IEEE协议标准草案, 对带有VLAN Tag的报文结构进行了统一规定。

传统的以太网数据帧在目的MAC地址和源MAC地址之后封装上层协议的类型字段。

如图1-2所示。

图1-2传统以太网帧封装格式其中DA表示目的MAC地址，SA表示源MAC地址，Type表示上层协议的类型字段。

IEEE协议规定，在目的MAC地址和源MAC地址之后封装4个字节的VLAN Tag,用以标识VLAN的相关信息。

图1-3 VLAN Tag的组成字段VLAN Tag注意：这里的帧格式以Ethernet II型封装为例，以太网还支持型封装。

对于型封装，VLAN Tag也会在目的MAC和源MAC地址字段之后进行封装。

如图1-3所示，VLAN Tag包含四个字段，分别是TPID （Tag Protocol Identifier,标签协议标识符）、Priority> CFI （Canonical Format Indicator,标准格式指示位）和VLAN ID。

・TPID：用来标识本数据帧是带有VLAN Tag的数据。

该字段长度为16bit,在H3C系列以太网交换机上缺省取值为协议规定的0x8100。
