UPS电源的稳态和动态测试方法

不间断电源测试的方法测试UPS的主要目的是鉴定UPS的实际技术指标能否满足使用要求。

UPS的测试一般包括动态测试和稳态测试两类。

稳态测试是在空载、50％额定负载以及100％额定负载条件下，测试输入、输出端的各相电压、线电压、空载损耗、功率因数、效率、输出电压波形、失真度及输出电压的频率等。

动态测试一般是在负载突变(一般选择负载由0％—100％和由100％-0％)时，测试UPS输出电压波形的变化，以检验UPS的动态特性和能量反馈通路。

工具/原料电源扰动分析仪、存储示波器、调压器、失真度测量仪、负载、万用表步骤/方法（一）动态测试;突加或突减负载的测试先用“电源扰动分析仪”测量空载、稳态时的相电压与频率，然后突加负载由0％至100％或突减负载由100％至0％，若UPS输出瞬变电压在-8％-+10％之间(可依具体机型的该项指标而定)，且在20ms内恢复到稳态，则此UPS该项指标合格；若UPS 输出瞬变电压超出此范围时，就会产生较大的浪涌电流，无论对负载还是对UPS本身都是极为不利的，则该种UPS就不宜选用。

;转换特性测试此项主要测试由逆变器供电转换到市电供电或由市电供电转换到逆变器供电时的转换特性。

测试时需有存储示波器和能模拟市电变化的调压器。

转换试验要在100％负载下进行，特别是由市电转换到UPS上时，相当于UPS的逆变器突然加载，输出波形可能在1～2周期内有±10%的变化。

切换时间就是负载的断电时间。

此项测试是检测转换时供电有无断点，如有断点，且断点超过20ms就会造成信号丢失。

在线式UPS一般不会有断点，但其波形幅值会有瞬时变化，要求在半周期内消失。

另外，因为UPS在市电正常时，逆变器工作频率是跟踪市电频率的，一旦市电中断，逆变器频率完全由控制电路的本机振荡器来控制，这一突然变化是随机性的，它与市电中断前的瞬间状态和本机振荡器的状态有关，这种频率控制的瞬态变化，可能造成输出频率变化达30％，很多负载无法适应这一变化。

UPS 检测简介UPS（Uninterruptible Power Supply）即不间断电源，是一种用于提供电源备份的装置，可以在市电中断时供电。

UPS 的主要作用是保护计算机和其他电子设备免受电力波动、瞬间停电和电源噪声等问题的影响。

本文将介绍UPS检测的方法和步骤，帮助用户确保UPS的正常工作，并及时发现潜在的问题。

UPS 检测方法1. 检查UPS电源线连接首先，确保UPS的电源线正确连接到电源插座并牢固。

检查电源线是否磨损、折断或有其他损坏情况。

如果发现任何问题，请更换电源线。

2. 检查UPS的电池状态UPS的电池是供电备用的关键元件。

通过检查UPS的电池状态，可以确保其能够在市电中断时提供足够的电力。

以下是一些检查UPS电池状态的方法：•检查UPS的电池指示灯。

通常，绿色指示灯表示电池正常工作，红色或闪烁的指示灯可能表示电池故障。

•使用UPS自带的软件查看电池状态。

许多UPS提供配套的软件，可以监控电池状态并提供警报。

请确保该软件已正确安装并运行。

如果发现电池故障，请及时更换UPS的电池。

3. 检查UPS与电子设备连接确保UPS正确连接到计算机或其他电子设备，并且连接牢固。

检查UPS输出线与设备的连接，确保接触良好，并无松动。

4. 检查UPS的负载UPS有其承载能力，超过负载能力可能导致UPS无法正常工作。

通过检查UPS的负载情况，可以确保其运行在正常负载范围内。

以下是一些检查UPS负载的方法：•检查UPS的负载指示灯。

通常，绿色指示灯表示负载正常，红色或闪烁的指示灯可能表示负载过高。

•使用UPS自带的软件查看负载情况。

许多UPS提供配套的软件，可以监控负载情况并提供警报。

如果发现负载过高，请减少负载或者考虑使用更高容量的UPS。

UPS 检测步骤步骤 1: 检查电源线连接•检查UPS的电源线是否正确连接到电源插座。

•检查电源线是否有损坏。

步骤 2: 检查电池状态•检查UPS的电池指示灯。

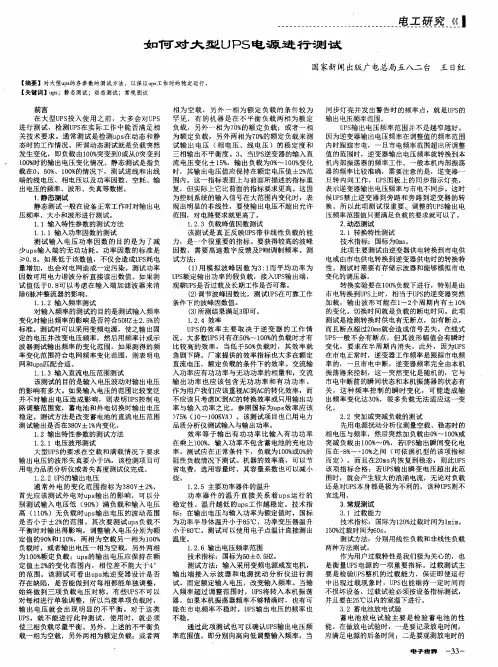

２ ． 动态测试 ２ ． １转换特性测试
技术指标：国标为０ ｍ ｓ 。 此项主要测试 由逆变器供 电转换到市 电供 电或 由市 电供 电转 换到逆变器供 电时的转换特 性 。测试时 需要有 存储示波器和 能够 模拟市 电 变化 的调压器 。 ‘ 转换实验要在 ｉ ０ ０ ％ 负载 下进行 ，特别是 由 市 电转换Ｎｕ Ｐ Ｓ 上 时，相当于Ｕ Ｐ Ｓ 的逆 变器 突然 加 载 ，输 出波形 可能在 １ ～２ 个周期 内有 ±１ ０ ％ 的变 化。切换时 间就是负载 的断电时间。此项 测试 是检测转换 时供 电有无断 点，如有断点 ， 而且 断点超过２ ０ ｍ ｓ 就会 造成信号丢失 。在 线式 ｕ Ｐ ｓ 一般 不会有 断 点，但其波 形 幅值 会有 瞬时 变 化 ，要 求在 半周期 内消失 。此外 ，因为Ｕ Ｐ Ｓ 在 市电正常时 ，逆变 器工作频率是跟 踪市 电频 率 的，一旦市 电中断，逆变器频率 完全 由本机 振 荡器来控制 ，这 一突然变化是 随机 的，它与 市 电中断前 的瞬 间状态 和本机振荡器 的状 态有 关 ，这 种 频率 控制 的瞬时 变化 ，可 能 造成 输 出频率变 化达３ ０ ％ ，很多 负载 无法适 应这 一变
化。
通 常 外 电的变 化 范 围指标 为 ３ ８ ０ Ｖ ±２ ％ ， 首先 应 该测试 外 电对 ｕ ｐ ｓ 输 出的影 响 ，可 以分 别测 试输 入 电压 低 （ ９ ０ ％ ）满 负载和 输入 电压 高 （ １ ｉ ０ ％ ）无负载 时ｕ ｐ ｓ 输 出电压 的波动 范 围 是 否小 于 ±２ ％ 的范 围 。其次要 测试ｕ ｐ ｓ 负载不 平衡 时对输 出得影响 ，调 整输入 电压 分别为额 定值 的９ ０ ％ 和ｌ １ ０ ％ ，两相 为空载 另一相 为 １ ０ ０ ％ 负载 时，或者输 出 电压一相 为空载 ，另外两相 为１ ０ ０ ％ 额定 负载 ；ｕ ｐ ｓ 的输 出电压应 保持 在额 定值 ±２ ％ 的变 化范 围 内，相位 差不 能大 于４ 。 的范 围。该测 试可 看 出ｕ ｐ ｓ 地 逆变器 设计 是否 存在缺 陷 ，是 否能做到对 每相都能单独 调整 ， 始终 做到 三项 负载 电压对称 。有 些Ｕ Ｐ Ｓ 不可以 对每相 进行单独 调整，所 以当接单项 负载时 ， 输 出 电压 就会 出现 明显 的不 平 衡 。对 于这 类 Ｕ Ｐ Ｓ ，就 不能 进行此 种测 试 ，使 用 时 ，就 必须 使三相 负载尽量平 衡 。另 外，上述 的不平衡负 载一相 为空载 ，另 外两相为额 定负载 ；或者两

UPS的测试报告UPS（不间断电源）是一种能在电网电力供应中断的情况下提供瞬态电力的电力设备。

为了保证UPS设备的可靠性和稳定性，需要进行一系列的测试和评估。

下面是对UPS设备进行的测试报告。

测试时间：2024年4月1日-2024年4月30日测试地点：xxxx仓库一、性能测试1.输出电压稳定性测试在每个功率负载点（50%、75%、100%、125%）下，测量UPS的输出电压稳定性。

结果显示，在任何负载点下，UPS的输出电压稳定性均满足标准要求。

2.输出频率稳定性测试在每个功率负载点（50%、75%、100%、125%）下，测量UPS的输出频率稳定性。

结果显示，在任何负载点下，UPS的输出频率稳定性均满足标准要求。

3.转换时间测试将电网供电切换至UPS供电时，测量UPS切换时间。

结果显示，UPS 的切换时间在标准要求范围内。

4.效率测试在每个功率负载点（50%、75%、100%、125%）下，测量UPS的效率。

结果显示，UPS在各负载点下的效率均符合标准要求。

二、可靠性测试1.负载适应能力测试通过在各种功率负载情况下对UPS进行连续运行测试，评估UPS的负载适应能力。

结果显示，UPS能够在不同负载下保持稳定和可靠的运行。

2.温度和湿度适应能力测试将UPS置于不同温度和湿度环境中，测试其在不同环境条件下的表现。

结果显示，UPS能够适应不同的温度和湿度条件并正常运行。

3.抗干扰性能测试通过在干电池工作情况下模拟电网干扰，测试UPS的抗干扰能力。

结果显示，UPS能够有效抵御干扰并保持稳定工作。

三、安全性测试1.电气安全性测试检测UPS的接地情况、绝缘电阻以及内部电路的安全性。

结果显示，UPS的电气安全性满足标准要求。

2.电池安全性测试对UPS的电池组进行充放电测试，评估电池的安全性和性能。

结果显示，UPS的电池安全性良好。

3.过载保护测试通过对UPS进行临界负载的测试，评估过载保护功能。

结果显示，UPS能够有效保护系统免受过载损害。
