关于火电厂电气自动化中分散控制系统的应用

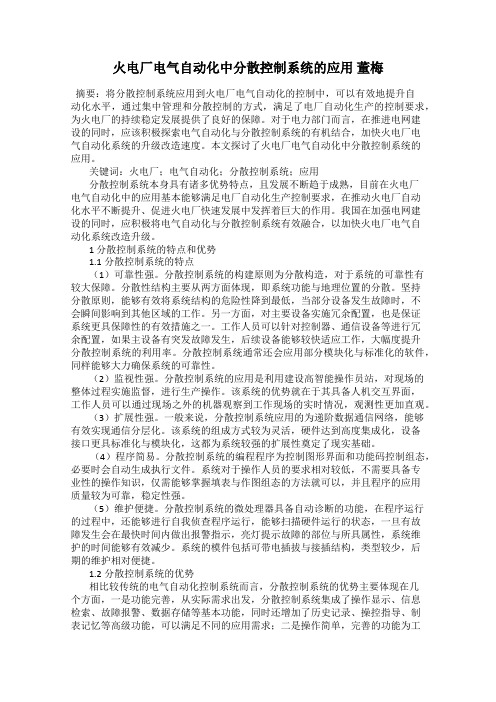

火电厂电气自动化中分散控制系统的应用董梅摘要：将分散控制系统应用到火电厂电气自动化的控制中，可以有效地提升自动化水平，通过集中管理和分散控制的方式，满足了电厂自动化生产的控制要求，为火电厂的持续稳定发展提供了良好的保障。

对于电力部门而言，在推进电网建设的同时，应该积极探索电气自动化与分散控制系统的有机结合，加快火电厂电气自动化系统的升级改造速度。

本文探讨了火电厂电气自动化中分散控制系统的应用。

关键词：火电厂；电气自动化；分散控制系统；应用分散控制系统本身具有诸多优势特点，且发展不断趋于成熟，目前在火电厂电气自动化中的应用基本能够满足电厂自动化生产控制要求，在推动火电厂自动化水平不断提升、促进火电厂快速发展中发挥着巨大的作用。

我国在加强电网建设的同时，应积极将电气自动化与分散控制系统有效融合，以加快火电厂电气自动化系统改造升级。

1 分散控制系统的特点和优势1.1分散控制系统的特点（1）可靠性强。

分散控制系统的构建原则为分散构造，对于系统的可靠性有较大保障。

分散性结构主要从两方面体现，即系统功能与地理位置的分散。

坚持分散原则，能够有效将系统结构的危险性降到最低，当部分设备发生故障时，不会瞬间影响到其他区域的工作。

另一方面，对主要设备实施冗余配置，也是保证系统更具保障性的有效措施之一。

工作人员可以针对控制器、通信设备等进行冗余配置，如果主设备有突发故障发生，后续设备能够较快适应工作，大幅度提升分散控制系统的利用率。

分散控制系统通常还会应用部分模块化与标准化的软件，同样能够大力确保系统的可靠性。

（2）监视性强。

分散控制系统的应用是利用建设高智能操作员站，对现场的整体过程实施监督，进行生产操作。

该系统的优势就在于其具备人机交互界面，工作人员可以通过现场之外的机器观察到工作现场的实时情况，观测性更加直观。

（3）扩展性强。

一般来说，分散控制系统应用的为递阶数据通信网络，能够有效实现通信分层化。

该系统的组成方式较为灵活，硬件达到高度集成化，设备接口更具标准化与模块化，这都为系统较强的扩展性奠定了现实基础。

刍议火电厂电气自动化中分散控制系统的应用随着科技的不断进步和社会的不断发展，火电厂电气自动化技术在能源行业中扮演着越来越重要的角色。

分散控制系统作为火电厂电气自动化中的关键技术之一，其应用不仅可以提高生产效率，还可以提高设备稳定性，降低能源消耗，达到节能减排的目的。

本文将就火电厂电气自动化中分散控制系统的应用进行一些探讨和分析。

我们来了解一下分散控制系统的基本情况。

分散控制系统是一种由多个独立的控制单元组成的控制系统，这些控制单元可以独立地进行控制和监控，同时又可以相互通信和协调工作。

这种系统的特点是节点分散、控制单元相对独立、通信联络灵活，适用于需要大量控制点和分散控制的场合，如火电厂等。

在火电厂中，分散控制系统的应用非常广泛，主要表现在以下几个方面：1. 提高生产效率火电厂的生产工艺涉及到多个生产单元和设备，这些设备需要进行监控和控制，而且随着技术的不断更新和生产规模的不断扩大，控制点的数量也在不断增加。

在这种情况下，采用分散控制系统可以极大地提高生产效率，使得各个控制单元可以相互独立地控制和监控，不会因为某一单元的故障而影响到其他单元的正常工作，从而保障了生产的连续性和稳定性。

2. 提高设备稳定性火电厂中涉及到的设备种类繁多，而且很多设备的工作是相互关联的，如果一个设备出现故障，可能会引起整个系统的运行异常。

在这种情况下，分散控制系统可以让每个控制单元负责一部分设备的控制和监控，这样即使某一设备出现故障，也不会影响其他设备的正常运行，从而提高了整个系统的稳定性和可靠性。

3. 降低能源消耗火电厂的生产需要大量的能源，而且能源的消耗对于生产成本具有重要的影响。

通过分散控制系统的应用，火电厂可以实时地监测和控制能源的使用情况，从而降低了无效能源的消耗，提高了能源的利用率，降低了生产成本。

4. 实现节能减排作为能源行业的生产单位，火电厂不仅要求提高生产效率，降低成本，还要求要有较高的环保标准。

分散控制系统的应用可以实现对生产过程的实时控制和监测，可以更加精确地控制设备的运行状态，从而实现节能减排的目的，达到环保要求。

刍议火电厂电气自动化中分散控制系统的应用随着工业化的快速发展，火电厂已成为我国重要的能源供应来源之一。

随着电气自动化技术的飞速发展，分散控制系统在火电厂中的应用也越来越广泛。

本文旨在对火电厂电气自动化中分散控制系统的应用进行探讨和分析。

我们需要了解火电厂的电气自动化系统。

电气自动化系统是指利用先进的电气控制技术，将电力系统的监控、保护和控制等功能集成在一起，实现对电力设备和系统的自动化管理。

在火电厂中，电气自动化系统包括发电机组、变电站及配电系统等，其中分散控制系统扮演着非常重要的角色。

分散控制系统是指将控制系统分散在各个控制对象上，每个控制对象都有自己的控制器和操作面板，相互之间通过通信网络进行信息交换与协调。

在火电厂中，分散控制系统主要应用于对发电机组的控制、调度和监控，保证电力系统的安全稳定运行。

下面我们来探讨下分散控制系统在火电厂电气自动化中的具体应用。

分散控制系统在火电厂中的应用主要体现在发电机组的控制与调度上。

通过分散控制系统，可以实现对发电机组的启动、停止、负荷调节、同步和网侧并联等功能。

在电气自动化系统中，控制器通过实时监测电压、频率、电流等参数，根据系统设定的调度策略自动控制发电机组的运行状态。

通过分散控制系统，可以实现发电机组的高效运行，提高系统的运行可靠性和安全性。

分散控制系统在火电厂中还发挥着重要的监控作用。

通过监控功能，可以实时监测发电机组的运行状态，掌握设备的运行情况，及时发现和处理异常情况，保证系统的安全稳定运行。

通过分散控制系统还可以实时获取各种参数和数据，以便进行运行分析和故障诊断，为运行管理和维护提供有力的支持。

分散控制系统在火电厂中还可以实现与变电站及配电系统的连接和协调。

通过分散控制系统，可以实现发电机组与变电站及配电系统之间的信息交换和联动控制，保证整个电力系统的协调运行。

在变电站及配电系统中，通过分散控制系统还可以实现保护与自动化功能，及时响应各种故障和异常情况，保证系统的安全稳定运行。

刍议火电厂电气自动化中分散控制系统的应用近年来，随着我国经济的快速发展和城市化进程的加速推进，电力需求量也随之增加。

为了满足日益增长的用电需求，火电厂作为主要的发电方式之一，发挥着不可替代的作用。

而在火电厂的电气自动化系统中，分散控制系统的应用尤为重要，它的稳定性和可靠性对于火电厂的运行起着至关重要的作用。

火电厂的自动化控制系统通常包括计量、控制和保护三个主要功能，其中控制系统是其核心部分，也是分散控制系统的主要应用领域。

分散控制系统是一种将整个控制任务分散到各个子系统中进行独立控制的自动化系统，其与集中控制系统相比具有更高的灵活性和可靠性。

在火电厂的电气自动化系统中，分散控制系统主要负责发电机组、锅炉、汽轮机等设备的控制和保护，同时还能实现对发电厂的监控和管理，以确保发电设备的安全、高效运行。

在火电厂的电气自动化系统中，分散控制系统的应用主要体现在以下几个方面：一、发电机组控制发电机组是火电厂发电的核心设备，其控制对于保障电力系统的稳定运行至关重要。

分散控制系统通过对发电机组的转速、功率、电压等参数进行实时监测和控制，可以有效地提高发电机组的运行效率和稳定性。

分散控制系统还能实现对发电机组的保护，及时发现并排除潜在故障，确保设备的安全运行。

二、锅炉控制锅炉是火电厂的热能设备，其燃烧控制和蒸汽参数的控制对于保证火电厂的高效运行至关重要。

分散控制系统可以实现对锅炉燃烧系统、给水系统和汽水循环系统的实时监测和控制，使锅炉能够在各种负荷和燃料条件下保持稳定的燃烧效率和蒸汽参数，提高其燃烧效率，降低污染排放。

四、监控与管理除了对发电设备进行控制和保护外，分散控制系统还能实现对整个火电厂的监控与管理。

通过对电力系统的各种参数进行实时监测和数据采集，为火电厂提供及时、准确的运行数据，帮助运行人员及时发现问题和优化调整，确保火电厂的安全高效运行。

分散控制系统作为火电厂的电气自动化系统的核心部分，其应用可以有效地提高火电厂的发电效率和安全性，降低运行成本，同时也能够满足日益增长的电力需求。

分散控制系统在火电厂电气自动化上的应用随着综合国力的大幅提升，能源需求逐年增加。

火电厂燃煤可以满足发展过程中的能源需求。

随着科学技术的发展，将更先进的控制技术应用于电厂已经成为企业和相关部门关注的焦点。

DCS是典型的控制系统，已成为各大电厂提高控制能力和技术的首选。

本文以电厂电气自动化系统为例，介绍了分布式控制系统。

电气自动化；分散控制系统；应用策略1 DCS技术分散控制系统技术的本质是用计算机分布式控制继电器。

DCS技术主要包括控制技术、CRT技术和通信技术。

它的主要优点是可以连续进行数据采集、批量控制和逻辑控制。

分散控制系统是集散控制系统技术中不可或缺的重要组成部分。

分散控制系统的建设是一个基于互联网的集成系统，既要保证自动控制，又需要提高集成管理。

2 分散控制系统特点第一，可靠性。

DCS系统的DCS功能设计使系统具有较高的容错率，即使单台机器或一系列子系统发生故障，其他控制功能也不会失效。

DCS在硬件功能上设计了冗余，既保证了硬件设备的高可靠性，又保证了系统的正常运行，提高了设备异常时系统的可靠性。

第二，灵活性。

分布式控制系统使用自己的组态软件，针对不同的控制对象和控制过程采用不同的控制算法，通过科学的控制规律构建控制逻辑。

当控制对象的特性改变时，可以修改控制参数或逻辑以满足新的控制要求。

维护也很容易。

在分布式控制系统中，当一个功能块或一台计算机出现故障时，由于分布式设计的本质，故障部件可以在不影响整个系统和其他子系统功能的情况下得到修复和快速排除。

第三，应用场景广泛。

DCS系统具有标准化、开放性、模块化等特点。

它可以根据不同的应用场景轻松配置各种硬件设备和系统结构，充分满足各种简单或复杂的控制需求。

通过分布式控制、连续控制、批量控制等功能，很容易实现先进控制算法的级联、解耦和自适应控制。

3 电厂电气中的自动化分散控制系统的应用3.1 分散控制系统可靠性的应用可靠性是一项新技术，必须考虑，分布式控制系统也是一个重要特征。

分散控制系统在火电厂电气自动化上的应用摘要：结合桂林虹源发电新建2台火电机组采用分数控崩系统(OcS)实现机炉电一体化控制舶王程实践，介绍电气自动化系统纳^DCS的范局、DCs系统特点和功能实现情况及工程实施过程遇弱同题的解决。

关键词：火电厂;分散控制系统;电气自动化根据常规划分方法，火电厂电气设备可分为单元机组电气局部和电厂网控局部，按机炉电一体化控制的设计原那么和要求，单元机组电气局部和全厂网控局部都应纳入Dcs控制范围内。

因此，桂林虹源发电2x135MW 火电机组电气控制系统是按2局部都纳入DCS 进行设计的，取消了常规的电厂网控室，2台单元机组及网控的控制操作都集中在中央控制室内。

除实时数据通信网络外，所有人机接口站还通过10Mb/s的以太网信息通信网络相互连接，构成一个非实时的通信网络(c网)，用于传输各种文件型数据及电厂管理信息，该通信网络采用TCP/IP 通信协议。

由于文件及报文信息传辖时不通过实时通信网络，提高了实时通信网络的`可靠性，也减轻了宴时通信网络的负荷率。

3.3 人机接口站(MMI)XDPS-4o0 的MMI采用完全相同的硬件和WindowsNT软件平台，通过安装不同的XDPS软件包来构成OPU、ENG、HSU等不同人机接口站。

(1)OPU：OPU 是整个系统的操作员窗口，实现图形显示、生产运行控制、报警显示记录和操作功能，操作员站采用工业Pentlm II~66微机，32M 内存;1个专用操作员键盘; 分辨率为l 280×l 024的53cm彩显。

运行软件为Windo~ NT和操作员站专用软件。

(2)ENG：与OPU 具有相同的硬件配置，通过安装ENG工具软件完成整个xDPs一4OO的实时数据库、控制功能块、图形、趋势等功能的组态、组态数据的生成和下装、系统修改和维护等，ENG也可作为OPU。

(3)}IsU：除太容量硬盘及光盘刻录机外，配置与OPU根本相同，加装历史数据/记录/性能计算软件，用于完成历史数据收集和处理，事故追忆、报袁打印等功能，并具备机组性能计算能力。

火电厂电气自动化中分散控制系统的运用随着我国工业实力与社会总体生产力的不断提升，科学技术总体体系的优化完善，电气设备的推广程度呈现稳步提升态势，与此同时电能需求量与消耗总量也有所提升。

在这一背景下，我国各火力发电厂以应用分散控制系统为途径，推动火电厂的电气自动化发展，从而提高电厂发电效率和经济效益。

其中，分散控制系统扮演着极为重要的角色，发挥出显著应用效用。

本文对分散控制系统在火电厂电气自动化发展中的运用情况进行分析与探讨。

标签：火电厂;电气自动化;分散控制系统一、分散控制系统概述1.系统运用原理分散控制系统在火电厂电气自动化领域中的运用主要是以通信网络体系作为系统的中央枢纽，以微处理器作为系统核心，将系统的不同功能模块进行分散规划，并将系统的操作及显示模块进行集中，既保障了才对火电厂电气系统的集中控制，也充分保障了系统的运行稳定性与安全性。

例如在系统某一组件出现运行故障问题时，故障组件并不会对系统整体运行情况、其他组件造成严重影响干扰。

2.系统运用特征2.1分部控制特征。

相较于火电厂其他电气控制系统结构而言，分散控制系统的核心理念在于，将系统结构进行合理拆解，将不同管理人员、系统组件设备与功能模块进行分部控制。

从而使得在系统某一分部出现运行故障时，将故障问题的影响范围加以隔离控制，以保障整体系统的运行稳定性。

2.2分级控制特征。

分散控制系统的结构级别相对较为合理，采用分级结构框架，将不同的控制职责、功能模块进行分级划分，不但从根源上规避了系统组件之间出现摩擦等问题，还实现对了火电厂电气系统与分散控制系统各项资源的合理利用、系统各项性能的优化提升。

2.3对外开放特征。

分散控制系统具有较高程度的对外开放性，相较于其他火电厂电气控制系统而言，可在分散控制系统运行过程中，结合或电厂实际发电与系统运行情况，对系统进行升级改造，增设新的功能模块。

2.4高自动性特征。

在系统运行过程中，系统核心的微处理器会结合系统实时运行情况，对系统运行过程中所出现的各类问题进行实时监测、提前发现与优化解决，这也大幅缩减了系统管理人员的实际工作量。

分散控制系统在火电厂电气自动化中的应用蔡茜茜摘要：随着城市化不断地推进，其不仅加大了对于电能的需求，也提升了人们的日常生活水平。

火电厂作为我国电力行业的中心，在目前形势下也面临着新的发展，所以应用电气自动化，实现整体自动化控制是目前行业的重中之重。

本文具体说明了分散控制系统的发展、现状、特点以及实际的应用等，为相关人员提供参考。

关键词：分散控制；火电厂；电气自动化DCS通俗来说就是分散控制系统，是以多个微型处理器为主体内容的控制采集中心。

且在我国火电厂自动控制化中通过自身较为成熟的应用情况和运营的业绩，得到了广泛的使用，其自身的特点也被目前行业所认可。

分散控制系统提升、完善了火电厂单元机组热工自动化的实际水平，使其更好地适应目前社会的发展。

一、分散控制系统现状和发展1.起源应用分散控制系统最开始的应用试验起始于上世纪80年代中期的美国。

随着社会不断的发展，各类工业技术不断地更新，分散控制系统经过不断地完善和改革，通过实际的应用积累了大量的运营经验，在人们不断挖掘与探索的过程中开始向着更深入的领域进行扩大。

目前，人们已经不仅仅局限于对锅炉和汽轮机的监视，而是不断地应用于发电机组的配、发、供电中。

现如今，我国分散控制系统的供应商已经逐渐掌握了覆盖技术成组使用的方法，并根据分散控制系统在各类项目的实践情况，证明了其是有效并且值得信任的。

且优化后的分散控制系统对保障整体机组的的安全具有非常重要的意义。

2.发展目前来看，分散控制系统已经通过更重渠道朝着不同的领域方向，开始进行技术功能的开展，向上发展到现场总线控制系统，向下发展到安全仪表系统等。

且现场总线控制系统具有开放性、数字化等一体的通信技术，其中包含了智能化的现场设备系统，可以通过现场设备的数据信息进行相互交融和相互交换，从而使双方数据共享，避免传统依靠电缆进行传输的缺点。

现场控制技术主要起始于模拟仪表技术的缺点，因模拟技术的仪表速度较慢、成本过高、精准不足以及数字技术与计算机技术无法进行相融相通等问题研究而成。
