动态电路专题(提高部分)2011上海初三物理一模二模题库

计算专题1．如图13甲所示，A 、B 是两只形状不同，质量均为0.5千克的平底水桶，已知它们的底面积均为4.5×10-2米2，容积均为1.5×10-2米3, A 、B 两桶的手柄与手的接触面积分别为1×10-3米2和2×10-3米2。

在 A 桶内装10千克的水，水深0.2米；B 桶内装13千克的水。

（本题g 取10牛/千克）求：（1）A 桶桶底受到水的压强。

（2）如图13乙所示，小林分别提起A 桶和B 桶时，手所受的压强。

（3）小林想把一只桶内部分水倒入另一只桶内，使两只桶对手的压强相同。

请通过计算判断是否存在这种可能；若有可能算出倒出水的重力G 0，若没可能说明理由。

2．如图11所示，质量均为20千克的圆柱体甲、乙分别放置在水平面上。

已知甲的密度为10×103千克/米3，底面积为0.010米2；乙的密度为8.0×103千克/米3，底面积为0.016米2。

① 求：圆柱体甲的体积V 甲。

② 求：圆柱体甲对水平面的压力F 甲、压强p 甲。

③ 若要使甲、乙对地面的压强相等，小明、小红和小华分别设计了如下表所示的不同方法。

请先判断，________同学的设计是可行的；再求出该方法中所截去的高度h （或体积V 或质量m ）。

3．如图 11 所示，边长分别为 0.2 米和 0.1 米的实心正方体 A 、B 放置在水平地面上，ρA 为 0.l ×l03 千克/米 3, ρB 为 0.8×l03 千克/米 3。

求：①物体 A 对地面的压力ＦA 。

②物体 B 对地面的压强p B 。

③为了使Ａ、Ｂ对水平地面的压强相等，小明、小红、小李和小王分别设计了不同的方图13甲BA图13乙同学 设计的方法小明分别在甲和乙上部，水平截去相同的高度h 。

小红 分别在甲和乙上部，水平截去相同的体积V 。

小华 分别在甲和乙上部，水平截去相同的质量m 。

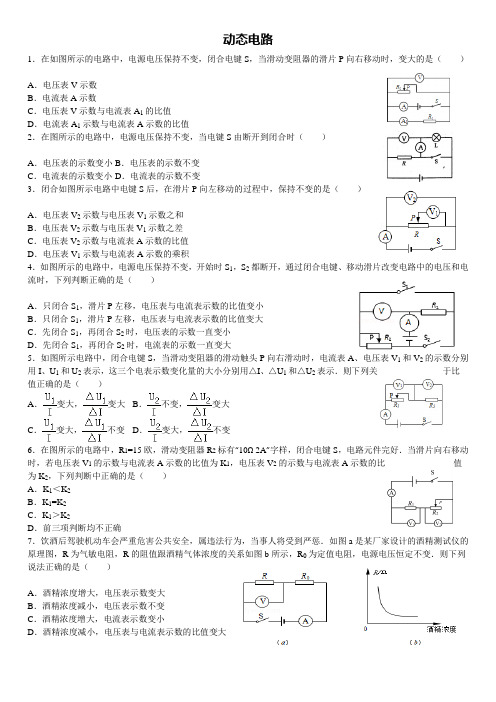

动态电路1．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电压表V示数B．电流表A示数C．电压表V示数与电流表A1的比值D．电流表A1示数与电流表A示数的比值2．在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小 B．电压表的示数不变C．电流表的示数变小 D．电流表的示数不变3．闭合如图所示电路中电键S后，在滑片P向左移动的过程中，保持不变的是（）A．电压表V2示数与电压表V1示数之和B．电压表V2示数与电压表V1示数之差C．电压表V2示数与电流表A示数的比值D．电压表V1示数与电流表A示数的乘积4．如图所示的电路中，电源电压保持不变，开始时S1，S2都断开，通过闭合电键、移动滑片改变电路中的电压和电流时，下列判断正确的是（）A．只闭合S1，滑片P左移，电压表与电流表示数的比值变小B．只闭合S1，滑片P左移，电压表与电流表示数的比值变大C．先闭合S1，再闭合S2时，电压表的示数一直变小D．先闭合S1，再闭合S2时，电流表的示数一直变大5．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向右滑动时，电流表A、电压表V1和V2的示数分别用I、U1和U2表示，这三个电表示数变化量的大小分别用△I、△U1和△U2表示．则下列关于比值正确的是（）A．变大，变大B．不变，变大C．变大，不变D．变大，不变6．在图所示的电路中，R1=15欧，滑动变阻器R2标有“10Ω 2A”字样，闭合电键S，电路元件完好．当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1，电压表V2的示数与电流表A示数的比值为K2，下列判断中正确的是（）A．K1＜K2B．K1=K2C．K1＞K2D．前三项判断均不正确7．饮酒后驾驶机动车会严重危害公共安全，属违法行为，当事人将受到严惩．如图a是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图b所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．酒精浓度增大，电压表示数变大B．酒精浓度减小，电压表示数不变C．酒精浓度增大，电流表示数变小D．酒精浓度减小，电压表与电流表示数的比值变大8．在图所示的电路中，电源电压不变．闭合电键S，若滑动变阻器的滑片向右移动，则（）A．电流表A和A1示数的比值变大B．电流表A2和A1示数的比值变大C．电流表A和A2示数的比值变小D．电流表A2和A示数的比值变小9．如图所示电路中，电源电压不变，当电键S闭合且滑动变阻器滑片P向右移动时，下列判断中正确的是（）A．电流表A的示数变大B．电压表V的示数变小C．电压表V1与电流表A示数的乘积不变D．电压表V1与电流表A示数的比值不变10．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积11．在图所示电路的中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变小C．电压表V示数变化量与电流表A示数变化量的比值一定不变D．电压表V示数变化量与电流表A示数变化量的比值一定变大12．关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光13．如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1与电压表V2示数的差值不变C．两电压表的示数之差与电流表A示数的比值变大D．电压表V2示数变化量与电流表示数变化量之比不变14．如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向左移动时（）A．电流表示数变小，电压表与电流表示数乘积变大B．电流表示数变大，电压表与电流表示数乘积变大C．电压表示数变大，电压表与电流表示数之比变小D．电压表示数变小，电压表与电流表示数之比变大15．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大16．如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（）A．总电阻变大，油量表示数变小B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大D．总电阻变小，油量表示数变小17．在如图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是（）A．将R1与闭合的电键S位置互换，两个电表的示数将变小B．将R2与闭合的电键S位置互换，两个电表的示数将变大C．将R1与电压表V2的位置互换，三个电表示数都变大D．断开电键S，三个电表示数都变小18．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电流表A示数B．电压表V示数与电流表A1示数的乘积C．电压表V示数D．电流表A示数与电流表A1示数的比值19．在如图所示的电路中，电源电压保持不变．若电键S从闭合到断开，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数变大20．如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大21．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）22．如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V1的示数C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值22题图23题图23．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S，发现电流表A1、A2的示数相同，断开图（a）中的电键S，发现电流表A1的示数是A2示数的0.8倍．下列关于电阻R1，R2和R3的大小关系正确的是（）A．R1＞R2＞R3B．R3＞R1＞R2C．R2＞R1＞R3D．R3＞R2＞R124．在如图所示的电路中，电源电压保持不变．闭合电键S后，滑动变阻器R2的滑片P由中点开始移动（但不移到两端）：①电流表A1示数与电流表A2示数的差将；（选填“变大”、“不变”或“变小”）②若电流表A2示数与电流表A1示数的比值变小，变阻器R2的滑片P是向端移动的．（选填“左”或“右”）24题图 25题图 26题图 27题图 28题图25．在图所示的电路中，电源电压保持不变．电键S断开时，将滑动变阻器的滑片P向左移动的过程中，电流表A1的示数将，电压表V的示数将，电表V示数的变化量与A2示数的变化量的比值将（选填“变小”、“不变”或“变大”）．滑片P移到中点后，保持滑片P的位置不变，闭合电键S，各电表中示数将变小的是表．26．如图所示，将一电压表正确接入电路，闭合电键S，电路正常工作，两电表示数均不为零．移动滑动变阻器的滑片，两电表的示数均发生变化．①若滑片向右移动，则电流表A的示数将．（选填“变大”，“变小”或“不变”）②若滑片移动过程中，电压表示数变化量与电流表示数变化量的比值始终不变．则电压表测量的是两端的电压．27．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数，电压表V2的示数与电流表A的示数的比值．（均选填“增大”、“不变”或“减小”）28．在图所示的电路中，电源电压保持不变，电阻R1的阻值大于电阻R2的阻值．当电键S由断开到闭合时，电流表A的示数将；电流表A2的示数电流表A1的示数（均选填“大于”、“等于”或“小于”）．29．小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流I A、I B、I C大小关系为．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数（选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较I A、I B、I C发现，则说明小明的假设是错误的．29题图30题图30．在如图所示的电路中，电源电压保持不变．闭合电键S后，滑动变阻器R1的滑片P由中点向右端移动：①三个电表中示数不变的是表；②当滑片P移至右端，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于中点时的比值一致，需用阻值电阻R2的电阻R x来替换R2．（选填“大于”、“等于”或“小于”）。

作图题1．如图9所示，画出物体AB 在平面镜中所成的像A ´B ´。

2．重8牛的小球静止在水面上，用力的图示法在图10中画出它所受的重力G 。

3．重为9牛的物体A 静止在水平地面上，用力的图示法在图6中画出物体A 所受的支持力F 。

4．在图7中，标出磁感线方向、小磁针的N 极和电源的正、负极。

5．重为8牛的小球静止悬挂在天花板上，用力的图示法在图8中画出它所受的重力。

6．在图9中，根据通电螺线管的N 、S 极标出磁感线的方向和小磁针的N 、S 极及电源的正、负极。

7．重60牛的物体放在水平地面上，请根据已给定的标度，用力的图示法在图9中作出该物体所受的重力G 。

8．请在图10中标出通电螺线管和小磁针的N 、S 极，以及磁感线的方向。

图10图9 AB图7图6图8图9图9 图109．图11中已画出与镜面成30°角的入射光线，根据光的反射定律，画出其对应的反射光线，并标出反射角的大小。

10．根据平面镜成像特点，在图12中画出物体AB 在平面镜MN 中的像A´B´。

11．在图8中，根据给出的反射光线OB 画出入射光线AO ，并标出入射角及其度数。

12．根据平面镜成像特点，在图9中画出物体AB 在平面镜MN 中所成的像A 'B '。

13．在图10中，根据磁感线的方向，标出通电螺线管和小磁针的N 、S 极及电源的正、负极。

14．在图10中，请根据通电螺线管的N 、S 极，标出小磁针的N 、S 极及磁感线的方向、电源的正负极。

15．在图10中，根据给出的入射光线AO 画出反射光线OB ，并标出反射角及其度数。

图11MNA O图12图8NAB图9 图10 图10图1016、重2牛的课本平放在水平桌面上，请用力的图示法在图9中作出课本受到桌面的支持力F 支。

17．如图10所示，轻质杠杆OA 在力F 1、F 2作用下处于静止状态，l 2是力F 2的力臂，请在图中画出力F 1的力臂l 1和力F 2的示意图。

上海市九年级物理 动态电路专项练习奉贤15. 如图5所示，将电流表A 1、A 2正确连入电路，闭合电键S ，电路正常工作，各电表的示数均不为零。

移动滑动变阻器R 1的滑片P ，发现电流表A 1的示数不变，电流表A 与电流表A 2的比值发生变化。

（1）电流表A 1测量的是通过____（19）_____的电流。

（2）若变阻器的滑片P 向右移动时，电流表A 2与电流表A 的比值将___（20）____（选填“变小”、“不变”或“变大”）。

虹口8．从电源、电流表、电压表中选出合适的元件，填入图4所示电路的AB 、CD 、EF 两点间，闭合电键S ，若滑动变阻器的滑片P 向右移动时只有一个电表的示数变大，则 A ．AB 间一定是电流表 B ．CD 间一定是电压表C ．CD 间可能是电流表D ．EF 间可能是电压表黄浦6．在图2所示的电路中，将电压表V 1、V 2正确连入电路，闭合电建S ，电路正常工作，各电表的示数均不为零。

当移动滑动变阻器R 2的滑片P 时，电压表V 1与电流表A 示数的比值不发生变化，电压表V 2与电流表A 示数的比值发生变化。

则（ ）A ．电压表V 1一定测量R 2两端电压B ．电压表V 1可能测量R 1和R 2两端电压C ．电压表V 2一定测量R 2两端电压D ．电压表V 2可能测量R 1和R 2两端电压 金山7. 在图3所示的电路中，电源电压保持不变，其中定值电阻R 1的阻值为R ，滑动变阻器R 2的最大阻值为2R ，闭合电键S ，当滑动变阻器的滑片P 从中点向右移动时，下列说法正确的是 A 电流表A 示数与A 1示数的比值变大。

B 电压表V 示数与电流表A 1示数的比值变大。

C 电压表V 与电流表A 示数的乘积不变。

D 电流表A 示数与A 1示数的比值最小值为3:2。

R 1 A B C D E F图4 SP R 2 图3VR 1S R 2 P A A 18．在图2所示的电路中，电源电压保持不变。

动态电路电功率（2011 二模）（2011 静安）15．如图6所示的电路中，电源电压恒定不变，闭合电键S，当滑动变阻器滑片P自右向左移动时，电压表V的示数将（选填“变大”、“不变”或“变小”）；若滑动变阻器滑片P从最右端移到中点时，电流表A的示数的变化量为ΔI，滑片P从中点移到滑动变阻器的最左端时，电流表A的示数的变化量为ΔI'，则ΔI' ______ΔI（2011 静安）25．小李做“测定小灯泡电功率”的实验。

实验时所用的电源电压恒定不变，小灯泡上标有3.8伏字样，滑动变阻器上标有“20Ω1A”字样。

（1）小李连接电路如图14所示，图中尚有一根导线未连接，请用笔线代替导线在图14中正确连接。

要求：滑片P向右移动时，小灯泡变暗。

（2）小李正确连接电路，并按正确的步骤操作，闭合电键S，电压表和电流表示数分别为2伏和0.2安，但是小灯几乎不亮，导致这一现象出现的原因是。

（3）然后他继续移动滑片P，当电压表示数为3.8伏时小灯正常发光，对应的电流表示数如图15所示，则小灯的额定功率为瓦，此时滑动变阻器连入电路的阻值为欧。

（4）在第（3）小题中滑动变阻器的作用是：。

（2011 卢湾）15．在图6所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数变化量与电流表A示数变化量的比值将。

（均选填“变小”、“不变”或“变大”）（2011 卢湾）25．小明和小红二位同学各自进行“测定小灯泡电功率”的实验。

实验中使用的小灯均标有“3.8V”字样，所用电源和滑动变阻器相同。

①小明按图13（a）正确连接电路，并将变阻器的滑片移至最右端。

闭合电键后，三个电表的示数如图13（b）、（c）、（d）所示，则他们所用的电源电压为伏。

接着他移动变阻器的滑片，当小灯正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯的额定功率为瓦。

表格分析专题1．某小组同学通过学习，知道了动能与质量和速度有关，他们想进一步探究动能与质量、速度之间的定量关系，于是用不同质量的实验小车去撞击同一木块，实验时利用了DIS 装置精确地测出了小车撞击木块时的速度。

小车撞击木块后和木块一起向前滑动，测量出木块滑动的距离，记录的实验数据如下表前四列所示。

为了进一步探究动能与所测物理量间的数值关系，他们进行了适量的运算，将结果记录在表的最后两列中。

表三（1）小组同学是通过比较表格中的（13）来比较小车的动能大小的。

（2）分析比较实验次数（14）及相关条件，可得出的初步结论是：在小车质量相同的情况下，速度越大，小车的动能就越大。

（3）分析比较实验次数1与5与9，(或2与6或4与8）及相关条件，可得出的初步结论是：（15）；通过分析三张表格，你认为（16）（选填“质量”或“速度”）的改变对动能的改变影响更大些。

（4）请进一步综合分析比较表一、表二、表三中的数据及相关条件，并归纳得出结论。

（a）分析比较表一、表二或表三中的数据及相关条件，可初步得出：（17）；（b）分析比较表一、表二和表三中的数据及相关条件，可初步得出：（18）。

2．小明和小华去某古镇旅游时发现，小店在卖米酒和卖酱油时都用竹筒状的容器来量取，但是大小各有不一，如图15所示。

① 小明和小华根据上述事实提出猜想。

猜想一：物体的质量与物体的体积有关；猜想二：物体的质量和物质的种类有关。

你认为他们提出“猜想二”的依据是 (14) 。

② 回来后，他们为进一步验证自己的猜想，选择了天平、量筒、烧杯，以及甲和乙两种不同的液体进行实验。

小明用量筒量取不同体积的甲液体，分别倒入烧杯中，用已调节平衡的天平分别测出它们在不同体积时的烧杯和液体的总质量，小华选用乙液体重复上述实验，并将实验测得的数据分别记录在表一、表二的第二和第三列中，他们还分别计算了表一、表二中的液体体积和质量的变化量，记录在表一和表二的第四和第五列中。

小灯泡的电功率1．小强在做测量“小灯泡的电功率”实验时，所用的器材有：3节新的干电池；2个滑动变阻器，规格分别为①“5Ω 3A ”和②“10Ω 2A ”；电流表、电压表各1个；电键1个；导线若干；标有“1.5V ”的待测小灯泡若干只。

（1）请你用2B 铅笔画线代替导线将图19电路补充完整。

(此电路是小强正确连接、刚闭合开关时的电路。

) （2）小强闭合开关后，发现小灯不亮，电压表示数为0伏，电流表为0.3安；移动滑片后，电流表示数变化，电压表示数始终为0伏。

若电路中只有一处故障且只发生在小灯或滑动变阻器上，电路故障是 （13） 。

在此电路中电源是用 （14） 节新干电池串联而成的，所用的滑动变阻器规格为 （15） (选填序号)。

（3）小强排除故障后重新实验，移动滑片使小灯正常发光时，滑片的位置恰好在滑动变阻器的中点（即滑动变阻器连入电路的电阻为所标的一半），则小灯的额定电流为 （16） 安，额定功率为 （17） 瓦。

2．小吴做“测定小灯泡电功率”的实验（小灯泡上标有2.5V 字样）。

⑴如图12所示，小吴所连接的实验电路存在连接错误，但只需改动其中一根导线，即可使电路连接正确。

请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。

（用2B 铅笔在答题纸的相应位置连线）⑵电路连接正确后，闭合电键S ，发现小灯泡不亮，但电表指针都向右偏转一个角度，接下来应该进行地操作是 ⑼ 。

A 更换小灯泡。

B 更换电源。

C 检查电路是否断路。

D 向左移动滑动变阻器滑片P ，观察小灯泡是否发光。

⑶实验观察中，当电压表的示数为 2.5伏时，小灯泡正常发光，若此时电流表的示数如图图191230.2 0.40.6 0A-30.6图13图12SL0.6 3A3 15VP13所示，则小灯泡的额定功率为 ⑽ 瓦。

3. 小李同学在“测定小灯泡的电功率”实验中，所用电源电压不变，小灯标有“2.5V ”字样，滑动变阻器上标有“20 2A ”字样，他正确连接电路及操作，闭合电键后发现小灯不亮，观察到电流表示数为0.3安，电压表示数为0，若电路中只有一处故障且只发生在小灯或滑动变阻器上，则电路故障是 。

填空题1．家用电器正常工作时电压为 （1） 伏，它们消耗的电能用 （2） 来度量。

如小红家里床头灯灯丝烧断了，则她家的洗衣机 （3）工作（选填“仍能”或“不能”）。

2． 家用节能灯正常工作时的电压是 ⑴ 伏，它与控制它工作状态的开关之间是 ⑵ 的（选填“串联”或“并联”），家用电度表是用来测量家庭消耗 （3） 能的仪表。

3．我国家庭电路的电压为_________伏，家庭电路中电灯与冰箱之间是_________的（选填“串联”或“并联”）。

用电器工作时，将_________能转化为其他形式的能。

4．日常生活中，一些小的用电器都以干电池作为电源，一节新干电池的电压为 （1） 伏，为获得不同的电压值，可采用将若干节干电池 （2） 接成电池组使用（选填“串”或“并”），用电器在使用的过程中将消耗 （3） 。

5．一台37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作时两端的电压为 伏，它与电灯之间是 的（选填“串联”或“并联”），这台电视机工作1小时消耗 度的电能。

6．家用电饭煲和电视机正常工作时的电压都为 (1) 伏，两者之间是 (2) (选填“并联”或“串联”)连接的，当电饭煲不工作时，电视机 (3) (选填“能”或“不能”)继续工作。

7．学校里教室中日光灯使用的正常工作电压为 （1） 伏，它与开关之间是 （2） 的（选填“并联”或“串联”）；它们工作时，时间越长，消耗的电能越 （3） （选填“多”或“少”）。

因此，离开教室时要随手关灯养成节能好习惯。

8．在原子中带负电的粒子是（1） ，原子核是由（2） 和质子组成。

在太阳系中，月球是（3） 星。

9．图3-1所示的两幅情景图中，其中图3-1 （4） 能反映力可以改变物体的形状。

图3-2所示的两幅情景图中，图3-2 （5） 主要反映做功能改变物体的内能，图3-2 （6） 能反映大气压强的存在。

（选填序号）10．今年新春，中国队包揽了冬奥会花样滑冰双人滑比赛的冠亚军。

故障电路专题1．图2所示的电路，当电键K 闭合后，两盏灯都不亮，电流表没有示数。

如果只有一盏灯出了故障，其余元件都完好，则下列方法中不能．．查出故障的是（ ）。

A 用一根导线接在a 、b 两点之间。

B 用一根导线接在b 、c 两点之间。

C 用电压表接在a 、b 两点之间。

D 用电压表接在a 、c 两点之间。

2．在图2所示的电路中，闭合电键S ，灯L 1亮，一段时间后灯L 1熄灭，已知电路中只有一处故障，且只发生在灯L 1或电阻R 上。

假如现在用另一只规格与L 1相同且完好的电灯L 2并联在电阻R 两端来判断故障，那么下列说法中正确的是 （ ）A 若L 1和L 2都不亮，可能是电阻R 短路。

B 若L 1和L 2都不亮，一定是灯L 1短路。

C 若L 1和L 2都亮，可能是灯L 1断路。

D 若L 1和L 2都亮，一定是电阻R 断路。

3．在图2所示的电路中，电源电压保持不变。

电键S 由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L 1或L 2处，则一定是 （ ）A 灯L 1断路。

B 灯L 1短路。

C 灯L 2断路。

D 灯L 2短路。

4．如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

若电路中只有一处故障，且只发生在灯L 或电阻R 上。

现将一只完好的电压表并联在灯L 两端（ ）A 若电压表有示数，则一定是R 短路。

B 若电压表有示数，则一定是L 断路。

C 若电压表无示数，则一定是R 断路。

D 若电压表无示数，则一定是L 短路。

图25．在图4所示的电路中，电源电压保持不变。

当电键S 由断开到闭合，电压表V 1的示数始终等于V 2的示数。

若电路中只有一处故障，且只发生在电阻R 或灯泡L 处，则可能是 （）A 灯泡L 发光，电阻R 断路。

B 灯泡L 不发光，电阻R 断路。

C 灯泡L 发光，电阻R 短路。

D 灯泡L 不发光，电阻R 短路。

6．在图3所示的电路中，闭合电键S ，电路正常工作。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
