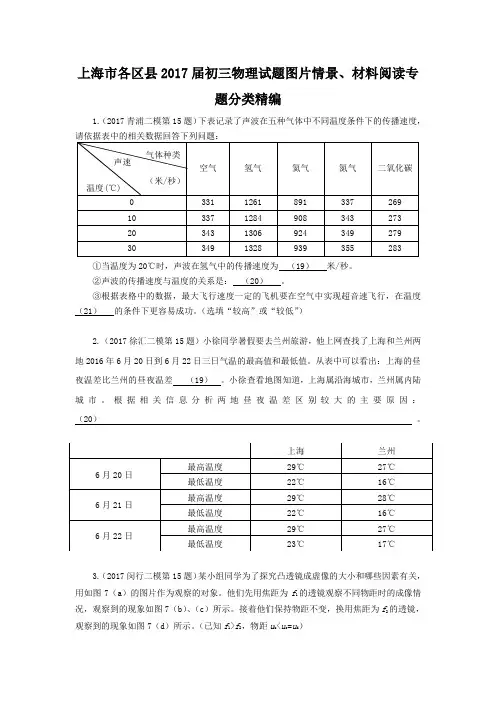

上海市各区县2017届初三物理试题图片情景、材料阅读专题分类精编1.（2017青浦二模第15题）下表记录了声波在五种气体中不同温度条件下的传播速度，①当温度为20℃时，声波在氢气中的传播速度为（19）米/秒。
②声波的传播速度与温度的关系是：（20）。
③根据表格中的数据，最大飞行速度一定的飞机要在空气中实现超音速飞行，在温度（21）的条件下更容易成功。
（选填“较高”或“较低”）2.（2017徐汇二模第15题）小徐同学暑假要去兰州旅游，他上网查找了上海和兰州两地2016年6月20日到6月22日三日气温的最高值和最低值。
从表中可以看出：上海的昼夜温差比兰州的昼夜温差（19）。
小徐查看地图知道，上海属沿海城市，兰州属内陆城市。
根据相关信息分析两地昼夜温差区别较大的主要原因：（20）。
3.（2017闵行二模第15题）某小组同学为了探究凸透镜成虚像的大小和哪些因素有关，用如图7（a）的图片作为观察的对象。
他们先用焦距为f1的透镜观察不同物距时的成像情况，观察到的现象如图7（b）、（c）所示。
接着他们保持物距不变，换用焦距为f2的透镜，观察到的现象如图7（d）所示。
（已知f1>f2，物距u b<u c=u d）（1）分析比较图7（a ）、（b ）和（c ），可得出初步结论： （19） 。
（2）分析比较图7（a ）、（c ）和（d ），可得出初步结论： （20） 。
4.（2017静安二模第16题）滑轮是变形的杠杆，滑轮与杠杆在实际生产、生活中使用时既有相似之处，也有不同之处。
现以省力杠杆和动滑轮分别提升同一重物的过程为例，比较省力杠杆与动滑轮的使用特点。
① 下例各项中，省力杠杆和动滑轮使用时都可以实现的： （21） （填序号）； A 能省力；B 能改变用力的方向；C 能省距离；D 即能省力又能省距离。
② 与动滑轮相比，说明省力杠杆使用的优劣。
优势： （22） ；缺点： （23） 。
5.（2017奉贤二模第16题）某小组同学研究静止在斜面上的物体对斜面压力的大小与物体重力大小的关系。
