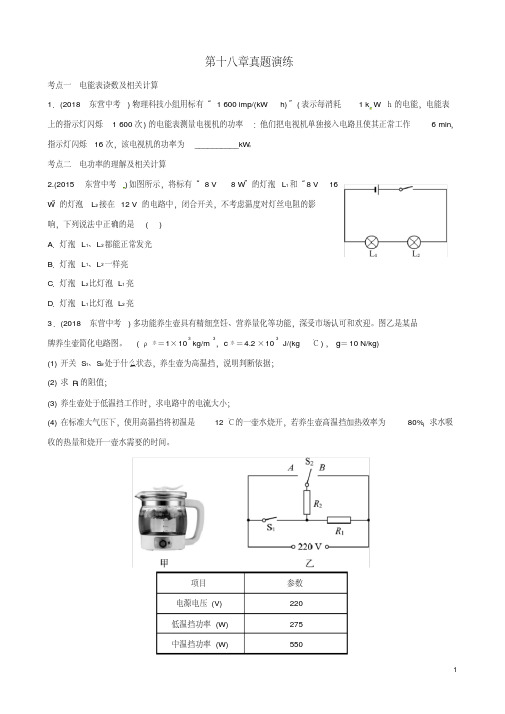

(全国通用)2018届中考物理 电能表的读数及使用专项练习

（完整版）多用电表的读数习题及详解多用电表的读数1．下图为一正在测量中的多用电表表盘．(1)如果是用×10 Ω挡测量电阻，则读数为________Ω.(2)如果是用直流10 mA挡测量电流，则读数为______________mA.(3)如果是用直流5 V挡测量电压，则读数为________V.解析：欧姆挡在最上面的一排数据读取，读数为6×10 Ω＝60 Ω；电流挡测量读取中间的三排数据的最底下一排数据，读数为7.18 mA；同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9×0.1 V＝3.59 V.答案：(1)60 (2)7.18 (3)3.592．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将_________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．解析：本题考查多用电表的使用．首先要机械调零．在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程．(3)将红黑表笔短接，即为欧姆调零．测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极．欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央．测量完成后应将开关打到OFF挡．答案：(3)短接(4)红黑(5)中央(6)OFF3．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A．将两根表笔短接，并调零B．将两根表笔分别跟被测电阻的两端接触，观察指针的位置C．记下电阻值D．将多用电表面板上旋钮旋到R×100挡E．将多用电表面板上旋钮旋到R×10挡F．将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用)________________________．(2)该电阻的阻值是________ Ω.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻．因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量．使用完毕，将旋转开关旋至OFF挡．所以实验步骤为EABDABCF，且该电阻的阻值为1.8×103.答案：(1)EABDABCF (2)1.8×1034．(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处，并把多用电压与被测电路________联．测直流电压和电流时，都必须把红表笔接在______处，即电流从______表笔流进．(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数为______ Ω，Ⅱ的示数为____ Ω.②将选择开关置于直流“50 V”挡，Ⅰ的示数为____ V，Ⅱ的示数为______ V，Ⅲ的示数为______ V.③选择开关置于直流“250 V”挡时，Ⅰ的示数为______V，Ⅱ的示数为________V.解析：(1)多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中．测电压时，把选择开关置于标有“V”处，且并联于被测电路两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入．(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红(2)①24 36 ②25.0 20.0 10.0 ③125 1005．(2011年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“×10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“×100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？a．_____________________；b．_____________________.解析：a.选择开关从“×10”挡拔到“×100”挡时，必须重新调零；b．多用电表使用后不能把选择开关置于欧姆挡．应置于交流电压最高挡或“OFF”挡．答案：见解析。

专题18 多挡位电热器电功率的计算【1 】（2018•广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。

点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。

【2】（2018•重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。

求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W. 【3】（ 2018•天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。

中考物理高频考点《电能表相关计算》专项测试卷-带答案1．图甲是某电热水壶，有加热和保温两挡，其内部电路简化图如图乙所示，电热水壶加热档的额定功率为1210W。

小昕仅把该电热水壶接入电路中，将初温为20℃，质量为1.5kg的水加热6min后，水温升高到了60℃，电能表指示灯闪烁了160次，电能表表盘如图丙所示。

[不考虑温度对电热丝电阻的影响，c水＝4.2×103J/（kg•℃）]求：（1）电热水壶的实际电功率；（2）电热水壶两端的实际电压；（3）电热水壶本次烧水的效率。

2．如题图甲为某电饭锅的简化电路原理图，R1和R2为定值电阻，R1＝44Ω，S为感温开关，1、2是开关连接的触点，当温度达到103℃时，S自动切换到保温状态。

某次做饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，加热了16min，S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。

求：（1）该电能表允许接入用电器的最大功率；（2）加热状态时，电饭锅的电功率；（3）R2的阻值。

3．如图甲是某智能电饭煲，其简化电路如图乙，通过旋钮开关有“快煮”、“慢煮”、“保温”三种模式。

三个电阻都是发热电阻，阻值不随温度变化而变化，且132R R R =>。

已知：“快煮”模式的额定功率为1100W ，“保温”模式的额定功率为400W 。

求：（1）电饭煲在“快煮”模式正常工作时的电流；（2）电饭煲“慢煮”模式的额定功率；（3）用电高峰，家里只有该电饭煲工作，在“快煮”模式下把饭煮熟用时20min ，又在“保温”模式下保温5min ，如图丙的电能表在这25min 内转了361圈，则保温时1R 两端的实际电压。

4．小明家中的电能表如图所示，从表盘信息可知：（1）小明家接入的用电器总功率不能超过多少？（2）当家里只有微波炉工作时，电能表在1min 内转过60转，则微波炉消耗电能多少焦耳？并求出该微波炉的电功率。

5．小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，1R 和2R 均为电热丝（阻值不随温度变化）。

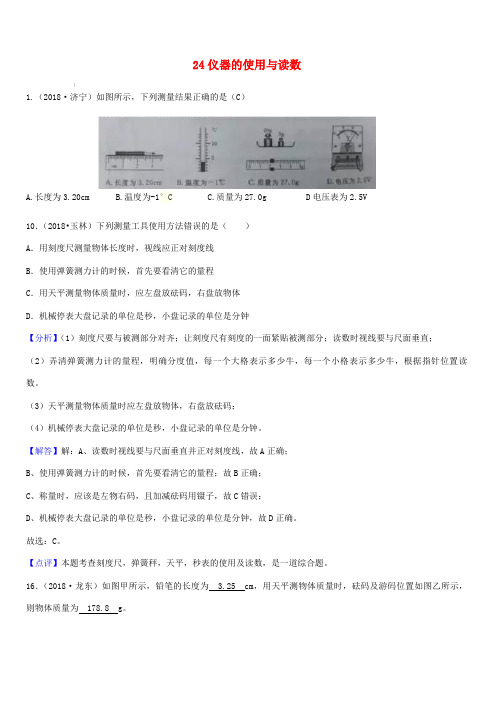

24仪器的使用与读数1.（2018·济宁）如图所示，下列测量结果正确的是（C）A.长度为3.20cmB.温度为-1°CC.质量为27.0g D电压表为2.5V10．（2018•玉林）下列测量工具使用方法错误的是（）A．用刻度尺测量物体长度时，视线应正对刻度线B．使用弹簧测力计的时候，首先要看清它的量程C．用天平测量物体质量时，应左盘放砝码，右盘放物体D．机械停表大盘记录的单位是秒，小盘记录的单位是分钟【分析】（1）刻度尺要与被测部分对齐；让刻度尺有刻度的一面紧贴被测部分；读数时视线要与尺面垂直；（2）弄清弹簧测力计的量程，明确分度值，每一个大格表示多少牛，每一个小格表示多少牛，根据指针位置读数。

（3）天平测量物体质量时应左盘放物体，右盘放砝码；（4）机械停表大盘记录的单位是秒，小盘记录的单位是分钟。

【解答】解：A、读数时视线要与尺面垂直并正对刻度线，故A正确；B、使用弹簧测力计的时候，首先要看清它的量程；故B正确；C、称量时，应该是左物右码，且加减砝码用镊子，故C错误；D、机械停表大盘记录的单位是秒，小盘记录的单位是分钟，故D正确。

故选：C。

【点评】本题考查刻度尺，弹簧秤，天平，秒表的使用及读数，是一道综合题。

16．（2018·龙东）如图甲所示，铅笔的长度为 3.25 cm，用天平测物体质量时，砝码及游码位置如图乙所示，则物体质量为178.8 g。

【解答】解：（1）图中刻度尺的分度值为1mm ，起始端从零开始，要估读到分度值的下一位。

因此物体的长度为3.25cm ； （2）用托盘天平测物体的质量：物体的质量为m=100g+50g+20g+5g+3.8g=178.8g 。

故答案为：3.25；178.8。

2. （2018·娄底）如图所示，下列说法正确的是:CA.物体的长度为2.2mB.通电螺线管左端为5极C.弹簧测力计的示数为2ND.温度计的读数为43℃17、(2018·张家界)测量是生活和学习中一项基本技能。

初三电能表练习题1. 大致描述电能表的工作原理，以及电能的定义和单位。

电能表是一种用来测量电流和电压的仪器，它可以通过测量电流和电压的乘积来计算出功率从而得到消耗的电能。

电能是指电流在电路中流动时所具有的能量。

它的单位是焦耳（J），在电力计量中常用千瓦时（kWh）作为衡量电能的单位。

2. 解释电能表上的几个主要显示元素，包括读数、示数器和倍率。

电能表上的读数表示已经消耗的电能量，通常用数字显示。

示数器是电能表上的显示器，用来直接显示目前的电能消耗情况。

倍率是指电能表的测量范围和精度，不同的倍率适用于不同的用电负荷。

3. 计算下列电能表读数的变化量，并解释其意义：a) 读数从1256变为1325。

b) 读数从245.3变为248.7。

a) 变化量为1325 - 1256 = 69，意味着在这段时间内消耗了69单位的电能。

b) 变化量为248.7 - 245.3 = 3.4，意味着在这段时间内消耗了3.4单位的电能。

4. 如果电能表的示数器显示为682.5，它的实际读数应为多少？根据示数器的显示方式，可以分为示数器读数和示数器系数两部分。

示数器系数是一个固定值，根据电能表的型号和厂家不同而不同。

假设示数器系数为1.2，则实际读数为682.5 * 1.2 = 819。

5. 如果一个电能表的倍率为100/5A，表示它的测量范围是多少？倍率为100/5A表示电能表的电流测量范围是0-100A，电压测量范围是0-5V。

6. 一个电器在一个小时内的功率稳定地为800W，计算它所消耗的电能。

功率（P）可以通过公式P = UI计算，其中U为电压，I为电流。

由于功率稳定，可以假设电压为220V。

则电能（E）可以通过公式E = Pt计算，其中t为时间。

将800W代入，得到E = 800W * 1小时 =800Wh = 0.8kWh，即0.8单位的电能。

7. 一户家庭在一个月内的电费为180元，如果电价为0.8元/度，计算该家庭在这个月内的用电量。

电流表、电压表读数练习电表的读数方法：①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读. 最小分度是0.1A 的电流表（量程为3A ）——测量误差出现在安培的百分位，所以要估读到0.01A.例：如图1所示电流表读数为：2.63A ，“3”为估读位！最小分度为0.1V 的电压表（量程为3V ）——测量误差出现在伏特的百分位，所以要估读到0.01V.例：如图2所示电压表的读数为：2.55V ，“5”为估读位！②最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．最小分度是0.02A 的电流表（量程为0.6A ）——误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为O 、l 、2、……9.例:如图3所示的电流表读数为0.14A ，指针没有过半格，故舍去！最小分度为0.5V 的电压表（量程为15V ）——测量误差出现在伏特的十分位上，只读到伏特的十分位，估读五分之几小格，以伏特为单位读数时，十分位上的数字可能为O 、l 、2、……9.例：如图4的电压表读数为11.3V,估读部分大概占五分之三格，“3”为估读位.1、请完成右图中四表的读数。

甲图：量程 ； 分度值 ；读数。

乙图：量程 ；分度值 ；读数 。

丙图：量程 ；图 1 图 2 图 图 4图1 图2丁图：量程 ；分度值 ； 分度值 ； 读数 。

读数 。

2、读出下列电表的测量值．⑴ ⑵ 接0～3V 量程时读数为 ___ _ ___ V ． 接0～3A 量程时读数为 ____ ___ A ． 接0～15V 量程时读数为 __ ____ V ． 接0～0.6A 量程时读数 A ．3、请完成电流表电压表的读数0 1 2 3 0 5 10 15 V 0 0.2 0.40.6 0 1 2 3A 0.6 3 读数： ─0. 3 读数：─ 0. 3 读数：读数： ─ 3 15 读数： ─ 3 15 读数： ─ 3 15 读数：─ 3 15 读数：电表读数练习读数练习：________A___________A ___________A___________A ___________A__________A __________V__________V __________V_____________V _____________V_____________V _____________V。

一、单选题(本大题共5小题，共10.0分)1.小刚家电能表如图所示，他让家中一个用电器单独工作了2分钟，发现电能表的转盘刚好转过5圈．小刚家正在使用的可能是下列用电器中的（）A.灯空调B.手机充台电C.器D.台式计算机2.下列说法中正确的是（）A.电流做多少功，就有多少电能转变成其它形式的能B.用电器的电功率越大，电流所做的功就越多C.家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多D.电能表是测量电功率的仪器3.小明家的电能表月初的数字是，月末表盘的示数如图所示．若按0.5元/kW•h的标准收费，他家本月应缴纳电费元．若此电能表的转盘在l0min内转过400r，则接在该电能表上的用电器总功率为W．（）A.420元，1200WB.42元元，，1000WC.4.21200WD.42元1200W电器正常工作时的总功率不得超过4400WD.用电器正常工作时的总功率不得超过2200W二、填空题(本大题共23小题，共46.0分)6.某家庭电能表如图所示，若该家庭单独让空调工作，测得2min内电能表转盘转了120转，则空调的电功率是______W。

7.电能表是测量______的仪表．小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了______度电．小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW•h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为______W．8.小明家有额定功率均为40W的电风扇和白炽灯，它们正常工作相同的时间，______产生热量多．小明家有还有一个“220V1500W”的电热水器，将其单独连接在电路中，发现如图所示的电能表上的铝盘121s内转了125转，他家的实际电压为______V．（电热水器内电阻丝的阻值不变）9.小明家的电能表上标着“3000imp/（kW•h）、220V5A”等信息．他用这个电能表来测量某用电器的功率，他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了60次．该用电器功率是______W．10.小悦家的电能表上标有“600revs/（kW•h）”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到1min内电能表的表盘转过18圈，则该电水壶的电功率为______kW．11.如图是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kw•h计算，他家本月应缴纳电费______元，他家同时使用的用电器总功率不得超过______W；若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为______kw•h．12.小明家的电能表如图所示，此时示数为______KW•h，他家使用用电器的总功率不能超过______W．当只有电吹风机工作时，电能表的转盘在3min内转15转，则电吹风的功率是______W．13.如图电能表的示数为______kWh；在某段时间内转盘转过1000转，表示此段时间内消耗了______J电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与______连接起来；熔丝被熔断的一个原因是电路中用电器总功率过大，而另一个原因是电路发生了______．（2）如图所示电能表，表盘上标有“600revs/（kW•h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是______kW•h，功率是______W．19.某同学家的电能表上标有“800r/kW•h”，它的含义是消耗1kW•h的电能，电能表的小铝盘转过______r，若月初显示0123.6，月末显示为0173.6，同学家在这一个月内消耗的电能为______kW•h，合______J，若每kW•h电价为0.5元，则应交电费______元．20.晓彤和小雪利用家中标有“3000r/kWh”的电能表测量电水壶烧水的电功率，当家中只有电水壶工作时，晓彤发现电能表转动225转恰好用了180s的时间，则该电水壶的电功率为______W；小雪想到的另一种方案是：先确定烧水时间t，再数出电能表在这段时间内转动的圈数，也可以测量电水壶的电功率．你认为______的方案更好．21.晓彤家某月初电能表的示数如图甲所示，该月末的示数如图乙所示，晓彤家本月消耗的电能是______kWh；按30天计算，晓彤家该月的平均功率是______W．22.如图所示是某用户家的电能表，根据电能表上提供的信息可知，该用户同时使用的用电器总功率不能超过______W；单独将“220V500W”的电饭煲接入电路，正常工作20min，消耗电能______J，电能表的转盘转过______转．23.小聪家新买了一个标有“220V120W”字样的家用电器，正常工作时的电功率是______W．若图为他家安装的电能表，他想用电能表测一下这个家用电器的实际功率，他的做法是让其它用电器全部停止工作，只让该用电器工作；若测得转盘在6min内转了30圈，则所接用电器的实际功率为______W．24.小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是______kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是______kW．29.（1）某家庭电能表如图1所示，若该家庭单独让空高台工作，测得1min内电能表转盘赚了60转，则空调消耗的电能为______kW•h，空调的电功率是______W．（2）如图2所示，电流表的示数是______A，电压表的示数是______V．（3）用图3所示的装置做“研究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B 两U形管内液面相平）①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的高度差来显示甲、乙容器内空气温度的变化，这里采用了______的探究方法．②通过对比观察，______（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越______，导体产生的热量越多．30.某同学家的电子式电能表上个月月初、月末的表盘如图所示，表盘上“1600imp/kW•h”，表示每用电1kW•h指示灯闪烁1600次，根据表盘上的信息回答下列问题：（1）该同学家上个月共用电______kW•h，按电费0.64元/kW•h计算，该同学家应交电费______元；（2）该同学家同时使用的用电器总功率不得超过______W；（3）若只让一个标有“220V484W”的电热器工作3min，观察到电能表的指示灯闪烁32次，则该同学家的实际电压是______V （社电热器的电阻不变）．31.如图甲所示，电能表的示数为______kw•h．将如图乙所示电水壶的3条按线按照安全用电的原则对应连接到插头上．四、计算题(本大题共7小题，共56.0分)32.小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图机状态，然后，拔掉其它所有用电器的电源插头，记下家中电能表的读数和时间如图所示．求：（1）小明全家外出期间他家处于待机状态的电视机消耗的电能；（2）小明家的电视机的待机功率；（3）若鄂尔多斯全市按120万台电视机计算，平均每台电视机每天处于待机状态16h，待机功率与小明家电视机相同，那么，每月（按30天计）全市共浪费多少kW•h的电能．34.如图甲、乙所示是小明家饮水机示意图和其内部简化电路图，S1为温控开关，发热电阻R1=760Ω，R2=40Ω，其阻值不随温度变化，饮水机有“保温”和“加热”两种状态，问：（1）闭合开关______（选填“S”或“S、S1”）时，饮水机处于“加热”状态，此时通过饮水机的电流为多少A？（2）饮水机加热状态下，工作1min，消耗的电能．（3）小明关掉家中其他用电器，只让“保温”状态的饮水机工作，发现自家电能表（如图丙所示）转盘每转5圈所用的时间为144s，则小明家电路两端的实际电压为多少？35.小东家有一台双层电烤箱．其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1=3R2，U=220V．（1）电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？（2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数）（3）做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长．于是，小东在妈妈做晚饭时，用家中的电能表（如图）和秒表进行测量．他关闭家中其他用电器，仅让电烤箱单独工作（上、下层同时加热）30s，电能表转盘转过了32r．请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？测装置能够测量的湿度范围．37.电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R 是电热丝，M是带动风扇转动的电动机，某型号电吹风的主要技术参数如表所示，请你依据提供的参数求：××牌电吹风额定电压频率吹热风时功率吹冷风时功率ZJQF003220V50Hz800W80W（1）当只闭合开关S1时，电吹风正常工作，通过电动机的电流为多大？（2）当同时闭合开关S1、S2时，电吹风正常工作，5min内电流通过R产生的热量是多少？（3）洋洋家的电能表如图乙所示，当洋洋家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少转？38.一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风．经检查，原来是机内的电热丝已经烧坏了．小明想用一根阻值相同的电热丝来替换，为此：（1）他从铭牌上查到电吹风机的额定功率为600W；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把______连入了电路，当选择开关放到“热”时，就把______连入了电路．（2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min内转了20转．结合电能表铭牌上的“3000r/kW•h“字样，他求出了吹风机吹冷风时的功率为______W．（3）在上述基础上，小明算出了应选配的电热丝的阻值，修好了电吹风机．他为自己能运用所学知识解决实际问题而感到高兴．请你写出电热丝阻值的计算过程．五、综合题(本大题共2小题，共20.0分)10. 1.811. 41；2200；0.112. 2017.6；4400；50013. 1931.6；1.44×10614. 3.6×105；1000；电饭锅15.并联；220；电能表16. 68；0.1617. 2200；20018.火；大地；短路；0.1；100019. 800；50；1.8×108；2520. 1500；晓彤21. 144；20022. 4400；6×105；10023. 120；10024. 18.2；1.225. 100；7.2×10526. 5.4；27027.并；电能28. 1418.8；330029. 0.02；1200；0.24；12.5；转换法；乙；大30. 95；60.8；2200；20031. 8272.632.解：（1）由P=可得，电热丝的电阻：（3）他家电路的实际电压是220V．33.解：（1）根据电能表读数的变化，小明全家外出期间电视机待机消耗的电能为：W=2017.4k•Wh-2016.8kW•h=0.6kW•h；（2）待机时间：t1=24h×2+12h=60h，待机功率：P===0.01kW=10W；（3）每月全市电视机待机消耗的电能：W2=nPt2=1.2×106×0.01kW×16h×30=5.76×106kW•h．答：（1）小明全家外出期间他家处于待机状态的电视机消耗的电能为0.6kW•h；（2）小明家的电视机的待机功率为10W；（3）每月（按30天计）全市共浪费5.76×106kW•h的电能．34. S、S135.解：（1）由图知，上下两层同时工作时，两加热电阻并联，因并联电路中各支路两端的电压相等，且R1=3R2，由P=UI=可得，两加热电阻的功率之比：====，因串联电路中总功率等于各用电器功率之和，所以，电路的总功率：P=P1+P2=P1+3P1=4P1=1600W，解得R1消耗的电功率：P1=400W；（2）由P=UI可得，R1正常工作时通过的电流：I1==≈1.8A；（2）当同时闭合开关S1、S2时，电动机和电热丝同时工作，但只有电热丝发热，由表格中数据知，发热功率为800W，则：Q=W电热丝=（P热-P冷）t=（800W-80W）×5×60s=2.16×105J（3）电吹风正常工作并且吹热风时，功率为P热=800W半小时做的功为W′=P热t′=0.8kW×0.5h=0.4kW•h由电能表参数知，每消耗1kWh的电能，转盘转动600转，所以：n=0.4kW•h×600转/kW•h=240转答：（1）当只闭合开关S1时，电吹风正常工作，通过电动机的电流为0.36A；（2）当同时闭合开关S1、S2时，电吹风正常工作，5min内电流通过R 产生的热量是2.16×105J；（3）洋洋家的电能表如图乙所示，当洋洋家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转240转．38.电动机；电动机和电热丝；20039.秒表；P=40. 7.2×104；1200【解析】2.解：A、根据能量守恒定律可知，电流做了多少功，就有多少形式的电能转化为其他形式的能，故A正确．B．用电器做功的多少不仅与电功率有关，还与通电时间有关，所以用电器的电功率越大做的功不一定越多，故B错误；C、家庭里有两个不同的用电器，用电时间长的电流所做的功不一定多，功的大小还与电功率大小有关，故C错误；D、电能表是测量用电器消耗电能多少的仪表，不能直接测量电流和电功率、电阻的大小，故D错误．故选A．电流流过导体时电流做功．电流做功的过程，是电能转化为其它形式能的过程，消耗多少电能转化为多少其它的能，电功大小W=UIt；电功率是指电流在单位时间内做功的多少，是表示电流做功快慢的物理量；电能表是测量用电器在一定时间内消耗电能多少的仪表，单位是kW•h．本题考查电功率的大小、电功的实质、电能表的特点，自然界的能量不会消失，也不会创生，一种形式的能减少，必然另一种形式的能增加，一个物体能量减少，必然另一个物体能量增加．并且减少的量和增加的量相等．3.解：（1）由图示电能表可知，电能表月初示数是1385.5kW•h，月末示数为1469.5kW•h，本月用电量为W=1469.5kW•h-1385.5kW•h=84kW•h，4.解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h-704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数表示电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W==0.02kW•h；电热棒的电功率：P===0.4kW=400W．由P=得实际电压：U===200V，故D正确．故选D．（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；5.解：A、该电能表的示数为480.5kW•h，故A错误；B、“3000r/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，不是电能表消耗的电能，故B错；CD、用电器正常工作时的总功率不得超过：P=UI=220V×20A=4400W，故C正确、D错．故选C．（1）电能表是测量用电器在一定时间内消耗电能多少的仪表．电能表表盘上显示的数字是已消耗的电能，单位是kW•h，最后一位是小数位；（2）“3000r/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转；（3）电能表上“220V 10（20A）”表示该电能表在220V的电路中使用，标定电流为10A，平时工作允许通过的最大电流为20A．本题考查了学生对电能表的认识，关键是理解电能表各参数的物理意义．6.解：电能表上“3000r/kW•h”表示每消耗1kW•h的电能时电能表的表盘就转过3000r，则转盘转过120转，空调消耗的电能：W=kW•h=0.04kW•h；空调的电功率：P===1.2kW=1200W。

电表读数测试题卷一1、（秋•宜昌校级期中）如图所示是一种有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（）A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A2、（秋•台儿庄区期中）如图所示，电压表、电流表的示数分别为（）A．12.5V 2.5A B．12.5V 0.5 A C．2.5V 2.5 A D．2.5V 0.5A3、（•温州）下列电表达数为1.4 伏的是（）A．B．C．D．4、（秋•邵阳县校级期中）有一种同窗在用0～0.6A 的量程测电路中的电流时，由于粗心，误读成2.8A，则对的的电流读数应为（）A．2.8A B．0.56A C．1.4A D．不可拟定5、（春•龙马潭区校级期中）某同窗在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V．则实际值为（）A．4.5 V B．2.7 V C．3.5 V D．1.5 V6、（秋•宣威市校级期中）如图甲所示，当开关S 闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.3A7、（•曲靖二模）如图（a）所示的电路，闭合电键S 后，电压表V 和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（）A．一定为0.4 伏B．一定为2 伏C．可能为9.2 伏D．可能为6.8 伏答案：C。

解答此题核心有二：①电压表两个量程对应电压之比为5：1；②分电压一定不不不大于总电压．8、（秋•南山区校级期中）如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．1.8V、7.2V B．7.2V、1.8V C．1.8V、9V D．9V、1.8V电表读数测试题卷二1、（秋•揭西县校级期中）如图，该电表的示数是（）A．1.2V B．6V C．1.4A D．1.2A2、（秋•海南校级月考）如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V 3、（秋•河源校级月考）陈志军同窗在做电学实验时，测量某一段电路的电流，他把电流表的“-”、“0.6A”两个接线柱接入电路，而读数时却按照“-”、“3A”两个接线柱接入的状况来进行读数，所读数值为2.4A，那么事实上测得的电流应当是（）A．2.4A B．24A C．0.24A D．0.48A4、（秋•丰台区校级期中）若选用0～0.6A 量程，电流表指针所对应的电流值为0.24A，则对应0～3A 量程，电流表达数为（）A．0.24 A B．1.2 A C．0.48 A D．1.1A5、（秋•宜昌校级月考）如图（a）所示，当开关S 闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1 中的电流是（）A．0.8 A B．0.16 A C．0.52 A D．1.28 A6、（春•大庆校级期中）以下面所示的电路图中，开关闭合后，两个电压表的示数能够从甲、乙两个表头中读出，下列说法中不对的的是（）A．V1是甲图，示数是3V B．V2是乙图，示数是1.7VC．V2测量的是L2两端的电压D．L2两端的电压时1.3V。

1.如图所示，如果在6min 内，该表的表盘转了375转，则按照这样计算，1h 后该表的读数应该是______KW•h，这段时间电路消耗的总电能是______ KW•h．195.1；1.51题图 2题图 3题图2.下表是某电炒锅的铭牌，根据表中的信息回答下列问题：用电高峰时，家庭电路中的电压会下降10%，这时电炒锅的实际功率是 W ，电炒锅工作45min 消耗的电能是 kW•h（保留两位小数）．若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且如图中电能表的转盘正好转了300转，该电炒锅中水的质量为 kg （水的比热容c 水=4.2×103J/（kg•℃））．891；0.67；23.如图所示的电表，它是测量 的仪表，表面计数器的示数为 kW•h ．该表下电路中最多允许接入“220V 40W”电灯 盏；若在4min 内该表转盘匀速转动20周，则该用户正在使用的电器总功率为 W ．电功；31.6；27；120．4.在家庭电路中，只让一个用电器正常工作1h ，能使标有3000r/kw•h 的电能表表盘转动3000r ，则此用电器所消耗的电能为 kw•h ．当在用电高峰时，此用电器两端的实际电压低于额定电压的1/5，则实际功率与额定功率的比值为 ．1；16；25．5.电能表技术参数：（1）“220V”电能表适用的 是220V ；（2）“10（40）A”10A 表示 ，40A 表示 ；（3）3000R/KW•h 表示 电子式电能表，其参数为imp/KW•h ﹣﹣每消耗1KW•h 的电能，指示灯闪烁的次数；（4）“50HZ”表示 ．（1）额定电压（2）允许流过电能表的最大电流；短时间内允许流过电能表的最大电流（3）每消耗1kW•h 的电能，表盘转3000转（4）接入电路交流电的频率为50HZ6.下表所示的是某电冰箱的主要技术参数该电冰箱正确工作10天后用电 kw•h ，如果电冰箱每次启动只工作15min ，那么该电冰箱一昼夜约启动 次．（一昼夜为24h ）。
