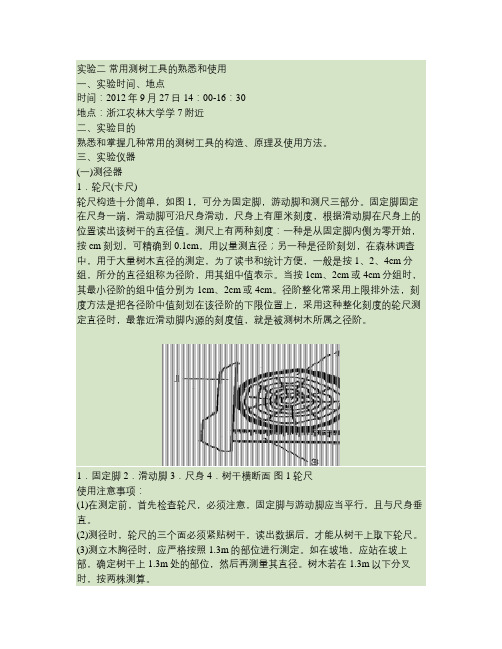

实验二常用测树工具的熟悉和使用一、实验时间、地点时间：2012年9月27日14：00-16：30地点：浙江农林大学学7附近二、实验目的熟悉和掌握几种常用的测树工具的构造、原理及使用方法。

三、实验仪器(一)测径器1．轮尺(卡尺)轮尺构造十分简单，如图1，可分为固定脚，游动脚和测尺三部分。

固定脚固定在尺身一端，滑动脚可沿尺身滑动，尺身上有厘米刻度，根据滑动脚在尺身上的位置读出该树干的直径值。

测尺上有两种刻度：一种是从固定脚内侧为零开始，按cm刻划，可精确到0.1cm，用以量测直径；另一种是径阶刻划，在森林调查中，用于大量树木直径的测定，为了读书和统计方便，一般是按1、2、4cm分组，所分的直径组称为径阶，用其组中值表示。

当按1cm、2cm或4cm分组时，其最小径阶的组中值分别为1cm、2cm或4cm。

径阶整化常采用上限排外法，刻度方法是把各径阶中值刻划在该径阶的下限位置上，采用这种整化刻度的轮尺测定直径时，最靠近滑动脚内源的刻度值，就是被测树木所属之径阶。

1．固定脚 2．滑动脚 3．尺身 4．树干横断面图1 轮尺使用注意事项：(1)在测定前，首先检查轮尺，必须注意，固定脚与游动脚应当平行，且与尺身垂直。

(2)测径时，轮尺的三个面必须紧贴树干，读出数据后，才能从树干上取下轮尺。

(3)测立木胸径时，应严格按照1.3m的部位进行测定。

如在坡地，应站在坡上部，确定树干上1.3m处的部位，然后再测量其直径。

树木若在1.3m以下分叉时，按两株测算。

(4)当树干横断面不圆时，应测相互垂直的两个直径，取平均数作为测定值。

2．围尺(直径卷尺)围尺有布围尺，钢围尺和蔑围尺三种，围尺采用双面（或在一面的上、下）刻划，一面刻划普通米尺；另一面刻上与圆周长相对应的直径读数，也就是根据C=πD的关系（C为周长，D为直径）进行刻划。

使用时，围尺要拉紧并与树干保持垂直，应使围尺围在同一水平面上，防止倾斜，否则，易产生偏大的误差。

(二)测高器三角原理测高：按三角原理设计的测高器，本质上都是一种测角器，多通过正切函数关系测算树高。

4角规测树原理及应用D树)，如图1、图2中所示。

图1 角规测样圆 图2 角规测树的同心样圆因此，观测时只要使角规测器的一端位于样点上，绕测一周，计数出胸高直径与通过缺口视线相割(或相切)的树木株数，就是每公顷胸高断面积平方米(m 2)数(与视线相切的计数0.5株)。

应注意，上述结果是在501==R d L l 的条件下。

绕测一周计数的与视线相割(或相切)的树木直径大小是不同的，这意味着已为不同大小直径的树木分别设立了半径大小不同的同心样圆(严格地说，若林地上有N 株直径大小不同的树木，则有N 个不同大小的同心圆)，因此，这种角规测定林分每公顷胸高断面积的原理叫做同心圆原理，这种面积依树干胸径大小而变的样圆可称作可变样地(variable plot)。

上面是指501==L l R d 的特定情况，此处100001=A g ，每株相割的树干换算成每公顷断面积(G)是lm 2。

当设Z 为相割(或相切)树干的株数时，则G=Z 。

如果501≠L l ，情况就会改变。

一般而言，可令10000g F A g =则222)(2500410000L l R d F g ππ= (2)2)R d 50(=g F 或 (3)这样，每株相割的树干直径就相当于每公顷有Fgm2的断面积，若相割(或相切)树干为Z 株时，则每公顷断面积为：)/(22hm m Z F G g = (4)gF 称为断面积系数(basal areafator ，缩写为BAF)亦称角规常数。

常用的gF 为O.5，1，2，4，其相应的L l 值为502,5041.1,501,5071.0或252,36.351,501,71.701。

例如，使用l ＝lcm 、L=50cm 的杆式角规进行观测(gF ＝1)，如绕测计数Z=12.5株，则由(4)式计算出林分每公顷断面积为G ＝1X12.5＝12.5（m 2/hm 2）(4)式是利用一个角规点的观测结果计算林分每公顷断面积公式，若在林分中设置了n 个角规点进行观测时，其计算林分每公顷断面积公式应改为：)/(12211hm m Z F ZnF G n G g ni ig ni i •===∑∑== (5)式中iZ 为第i 个角规点上计数的树木株数。

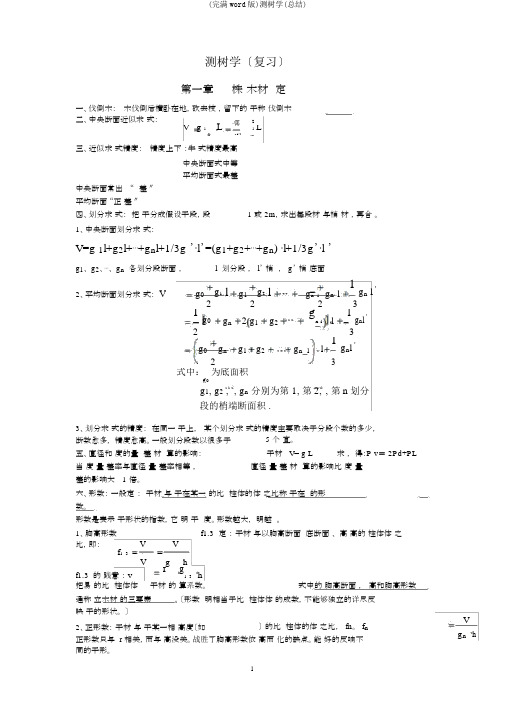

测树学〔复习〕第一章株 木材 定一、伐倒木： 木伐倒后横卧在地，砍去枝 ，留下的 干称 伐倒木 二、中央断面近似求 式： L2V g 11L24 d 2三、近似求 式精度： 精度上下 ：牛 式精度最高中央断面式中等平均断面式最差中央断面常出 “ 差 〞平均断面 “正 差 〞四、划分求 式： 把 干分成假设干段，段1 或 2m ，求出每段材 与梢 材 ，再合 。

1、中央断面划分求 式：V=g 1l+g 2l+⋯+g n l+1/3g ’·l ’=(g 1+g 2+⋯+g n ) ·l+1/3g ’·l ’g 1、 g 2、⋯、 g n 各划分段断面 ，l 划分段 ， l ’ 梢 ， g ’ 梢 底面2、平均断面划分求 式： Vg 0 g 1 l g 1 g 2 lg n 1 g n l1 g n l '2 2 231g 0g n 2 g 1 g 2gn 1l1g n l ' 23g 0 g n g 1 g 2g n 1 l1g n l '23式中： 为底面积g 0g 1, g 2 , , g n 分别为第 1, 第2, , 第n 划分段的梢端断面积 .3、划分求 式的精度： 在同一 干上， 某个划分求 式的精度主要取决于分段个数的多少，断数愈多， 精度愈高。

一般划分段数以很多于 5 个 宜。

五、直径和 度的量 差 材 算的影响： 干材 V= g L 求 ， 得：P v ＝ 2Pd+PL当 度 量 差率与直径 量 差率相等 ， 直径 量 差 材 算的影响比 度 量差的影响大 1 倍。

六、形数： 一般定 ： 干材 与 干在某一 的比 柱体的体 之比称 干在 的形数。

形数是表示 干形状的指数，它 明 干 度。

形数越大， 明越 。

1、胸高形数f1.3 定 ： 干材 与以胸高断面 底断面 、 高 高的 柱体体 之比，即：V Vf 1. 3ghVf1.3 的 践意 ： vfg1 .3 h把易 的比 柱体体 干材 的 算系数。

《测树学实验》指导书李凤日编二00五年三月实验一测树工具的使用一、目的熟悉和掌握几种常用的测树工具的构造、原理及使用方法。

二、仪器、用具轮尺、围尺、勃鲁莱测高器、超声波测高器、DQW—2型望远测树仪、二米测竿、记录夹、记录用表、计算工具。

三、仪器的构造、原理及使用方法(一)测径器1．轮尺轮尺构造十分简单，如图1—1，可分为固定脚，游动脚和测尺三部分。

测尺的一面为普遍米尺刻度，一面为整化刻度。

在森林调查中，为简化测算工作，通常将实际直径按上限排外法分组，所分的组称为径阶，用其组中值表示。

径阶大小(组距)一般可以为1cm、2cm或4cm。

当按1cm、2cm或4cm分组时，其最小径阶的组中值分别为1cm、2cm或4cm。

径阶整化刻度的方法即是将各径阶的组中值刻在该径阶的下限位置。

图1—1 轮尺1．固定脚2．滑动脚3．尺身4．树干横断面使用注意事项：(1)在测定前，首先检查轮尺，必须注意，固定脚与游动脚应当平行，且与尺身垂直。

(2)测径时，轮尺的三个面必须紧贴树干，读出数据后，才能从树干上取下轮尺。

(3)测立木胸径时，应严格按照1.3m的部位进行测定。

如在坡地，应站在坡上部，确定树干上1.3m处的部位，然后再测量其直径。

树木若在1.3m以下分叉时，按两株测算。

(4)当树干横断面不圆时，应测相互垂直的两个直径，取平均数作为测定值。

2．围尺(直径卷尺)围尺有布围尺，钢围尺和蔑围尺三种，围尺上除标有普通米尺刻度外，还标有对应于圆周长空的直径刻度。

使用时，必须将围尺拉紧平围树干后，才能读数，应使围尺围在同一水平面上，防止倾斜，否则，易产生偏大的误差。

(二)测高器测高器的种类较多，但根据原理大体可分为两大类：一类是利用几何相似形原理设计的，如克里斯顿测高器，圆筒测高器等；另一类是利用三角原理设计的，如勃鲁莱测高器等。

1．几何原理测高：如图1-2所示，当BC//B’C’时，则有：BC CBECCE' '' '⋅=若EC、B’C’，为定长(一般EC用2m测竿, B’C’用30cm测尺取代)，则将BC(树高) 值代入上式，(树高)值代入上式，即可计算出相应的 E’C’值。

测树学教學實習報告专业林学（水土保持与生态工程）班级 1301015 学号 130101524 姓名项颖指导教师周春国实验四角规测树角规是以一定视角构成的林分测树工具。

应用时，按照既定视角在林分中有选择地计测为数不多的林木就可以高效率的测定出有关林分调查因子。

角规种类较多，可测定的林分因子亦较多。

通常林业调查工作中使用较为普遍是水平杆式角规绕测林分断面积及控制检尺测定林分蓄积量。

1、水平杆式角规使用方法：将确定的视角正对被测树木树干胸高处，可能出现树干胸高横断面分别与缺口呈现相割、相切或相余的三种不同情况，对应计数规则是相割计一株，相切计0.5株，相余不计数。

可调节角规视角大小，以适应被测林分直径与密度不同的需要，但计数规则不变。

2、基本绕测操作规范：1．在地势平坦的林内选设的观测点上，测者将杆式角规的一端贴于眼下，选一株起测木，通过另一端缺口逐株观测四周每株林木的胸高位置，并根据角规缺口的两条观测视线与胸高断面积的关系，按下图的观测方法计数。

2．观测时视角要正对树木胸高位置；3．绕测过程中始终保持角规视角（即角规断面积系数）与所选择的角规断面积系数一致；4．要记住绕测起点树，以免漏测与重测，必要时可正反绕测各1 次，以相互检查或求平均数；5．被测树木被遮挡而不得不临时移动位置时，要保持移动后的点位到被测树木距离与未移动前相等，测完被遮挡树木后应返回原点位才能继续观测。

绕测一周过程中角规点须一致（即各树木特征值判定标准统一）。

6．对难以判断是否属于相切的树木(称这样的树为临界树)，要实测其胸径(d)和至角规点的距离 (S)，按下式计算后确定是否计数。

（此公式结果也可用作检验观测结果是否正确）式中： d1.3——被测树木胸径。

设S 为角规点至临界树胸高处树干中心的量测距离，则：S ＝R ，则δ=0 . 5 ( 相切 ) S < R ，则δ=1 ( 相割 ) S > R ，则δ=0 ( 相余 )3、角规绕测林分断面积的方法： 常用公式为：式中： 为角规点周围第j 株树的状态特征值；指角规点上绕测一周的计数株数总和；=10000sin ²（β/2)=2500(l/L)² 为已知角规断面积系数( 亦称角规常数)（本次实验中Fg 为1）；4、角规绕测控制检尺林分蓄积量的方法：常用公式为：式中：为第j 株树的树干材积( 检尺株数较多时，可查相应地区与树种的一元材积表。
