第2课时从不同方向看立体图形和立体图形的展开图【知识与技能】1.经历从不同方向观察物体的活动过程,初步体会从不同方向观察同一物体可能看到不一样的结果,了解为什么要从不同方向看.2.通过实际操作,能认识和判断立体图形的平面展开图.【过程与方法】在立体图形与平面图形相互转换的过程中,初步建立空间观念,培养几何意识.【情感态度】激发学生学习空间与图形的兴趣,通过与其他同学交流、活动,初步形成积极参与数学活动,主动与他人合作交流的意识.【教学重点】识别一些根本几何体〔直棱柱、圆柱、圆锥、球〕以及它们的简单组合得到的平面图形.【教学难点】画出从正面、左面、上面看正方体及简单组合体的平面图.一、情境导入,初步认识多媒体演示庐山景观,请学生背诵苏东坡《题西林壁》并说说诗中意境.跨越学科界限,以苏东坡的诗《题西林壁》“横看成岭侧成峰,远近上下各不同.不识庐山真面目,只缘身在此山中.〞营造一个崭新的数学学习气氛,并从中挖掘蕴含的数学道理.比一比讲台上依次放置粉笔盒、乒乓球、热水瓶.请四位学生上来后按照不同的方位站好,然后向同学们汇报各自看到的情形.从身边的事物入手,采用游戏的形式,有助于学生积极主动地参与,激发学生的学习潜能,感受新知.自己从中发现从不同的方向看,确实看到的可能不一样.如何进行楼房的图纸设计?出示楼房模型.多媒体展示神舟八号无人飞船.问:如何进行飞船的图纸设计?〔出示三张设计平面图〕,并问每张图分别从什么方向看?看起来,楼房、航天飞船等均是立体图形,但是设计图都是平面图形,建筑单位、工厂均按照平面设计图加工,其中一个小零件如课本第117页图4.1-6,先需要看的图是图〔2〕,所以,我们要研究立体图形从不同方向看它得到的平面图.进一步培养学生的空间想象能力以及与他人合作交流的能力.二、思考探究,获取新知探究 1 分别从正面、左面、上面观察乒乓球、粉笔盒、茶叶盒,各能得到什么平面图形?〔出示实物〕让学生从不同方向观察立体图形,体验立体图形转化为平面图形的过程.长方体、圆锥分别从正面、左面、上面观察,各能得到什么图形?试着画一画.〔出示实物〕这样,我们将立体图形转化成了平面图形,以四人小组为学习单位进行小组创作,培养学生的观察力和创新能力.教科书第117页图4.1-7,从正面、左面、上面观察得到的平面图形你能画出来吗?适当变动正方体的摆放位置,你还能解决吗?【教学说明】小组合作学习,你摆我答,动手画一画,展示此活动设计既能引发学生动脑思考、动手实践,在你摆我答的小组合作学习中,又给学生创造了交流的时机,引导学生学会合作,突破创新,到达共同提高的目的.探究2 〔1〕出示教材第118页图4.1-9的平面展开图,让学生说一说这是什么立体图形?【教学说明】教师让学生答复,假设学生对此有困难,可让学生自己动手画一画,剪一剪,仔细体会.〔2〕让学生拿出自己的墨水盒或其他正方体方盒,动手剪一剪,看能得到几种正方体的展开图.【教学说明】正方体的展开图是教学重点,教师必须对此重视,让学生以小组为单位展开讨论和剪切,争取尽可能地多剪出几种展开图,教师根据学生答复情况予以板书和归纳.三、典例精析,掌握新知例1 你能画出如下列图的正方体和圆柱体的从不同方向看到的平面图形吗?试试看!【分析】正方体的从不同方向看到的平面图形都是正方形,圆柱体从正面、左面看到的平面图形都是长方形,从上往下看是圆.解:正方体看到的结果分别如下列图:圆柱体看到的结果如下所示:例2 〔1〕前面所讲的苏东坡的《题西林壁》中有一句传诵千古的名句:“横看成岭侧成峰,远近上下各不同〞,请用简单的几何图形画出这句话所表达的意境.〔2〕同伴交流一下这句话给我们的启示,特别谈谈对我们学习数学知识的启迪.【分析】从诗句的意思中应看出这句话是以群山为背景的.诗句中所蕴含的哲理会是仁者见仁,智者见智,所以,互相交流十分必要.解:〔1〕如图〔2〕以下启示供参考:“变换思考角度,获得的结论就不同〞.“从不同角度看同一问题,可能获得不同的解决途径〞等.例 3 如图,需要再补画一个面,折叠后才能围成一个正方体,下面是四位同学补画另一个面的情况〔图中阴影局部〕,其中正确的选项是〔〕.【分析】A、C、D三项中的展开图都不能围成正方体,只有B项符合要求.【答案】B四、运用新知,深化理解1~3.教材第118~119页练习.【教学说明】这几道题是考查立体图形的视图和展开图的.题目较为简单,教师可让学生举手答复.【答案】1.〔1〕是从上面看到的;〔2〕是从正面看到的;〔3〕是从左面看到的.—〔4〕,圆锥体—〔6〕,三棱柱—〔3〕.五、师生互动,课堂小结请学生谈:我知道了什么?我学会了什么?我发现了什么?提醒学生注意:多看,多动手,多想象,是学好几何知识的根本途径之一.1.布置作业:从教材习题4.1中选取.2.完成练习册中本课时的练习.本节教学应通过引导观察和实际动手操作,让学生主动探索来认识知识,在学生自己动手实践、小组合作的根底上,发现从不同角度看物体可以得到不同的结果,在实践中体验认识生活与客观世界,并逐步养成勤于动手,善于观察,勇于思考的学习习惯.圆周角教学目标(1)通过本节的教学使学生理解圆周角的概念,掌握圆周角的性质;(2)准确地运用圆周角性质进行简单的证明计算。
《观察立体图形》教学设计一、教学目标(一)知识与技能通过观察、操作、想象等活动,使学生初步掌握全面、正确地观察物体的基本方法。
(二)过程与方法使学生经历从不同角度观察学过的立体几何图形的活动,能辨认从不同位置看到的简单几何形体的形状。
(三)情感态度和价值观使学生感受局部与整体的关系,初步形成全面看待事物的意识。
二、目标解析本节课将所观察的物体由实物变成立体图形,通过观察,使学生对所学过的立体图形从整体认识到局部特征的认识,并沟通了立体图形与平面图形之间的关系。
在根据一个面的形状猜想几何体的过程中,学生可以有不同的方法,通过交流,使学生逐步由根据直觉进行猜想过渡到有序地思考,培养学生的空间观念和推理能力。
三、教学重难点教学重点:学生会辨认立体图形从不同的角度观察到的形状,发展学生的空间观念教学难点:能根据观察到的物体的形状,判断观察的视角,建立一一对应的关系。
四、教学准备课件,积木,长方体、正方体等。
五、教学过程(一)动手操作,激趣感知1.活动引入(1)学生以小组为单位,利用长方体或正方体的积木搭一搭。
(2)组长组织组员从不同的方向观察搭好的积木。
2.导入新课(1)教师介绍:像这样的积木,没有确定哪个面是正面,我们通常把正对我们的这个面称为正面。
(2)这节课,我们要利用这些积木继续学习“观察物体”。
(板书课题)【设计意图】通过搭积木这个学生感兴趣的活动引入新课,引发学生的观察,充分调动学生学习的积极性和主动性。
学生在观察中感受每个面的形状,为新课的探究做好准备。
(二)观察体验,探索方法1.观察学过的立体图形(1)合作探究,直观感知。
①小组活动:将长方体摆放在桌子中间,组内同学分别从正面、上面、侧面进行观察。
②全班交流:我站在什么位置看到了什么样的图形。
(2)初步渗透三视图。
①课件出示例2,提出问题:小英、小强和小刚也在观察长方体,从他们的角度,这几幅图分别是谁看到的?②学生再次结合组内的长方体模具,判断出观察的视角。
初中数学集体备课活页纸学科初中数学主备人 节次第 周第 节课题 4.1.1 第2课时 从不同的方向看立体图形和立体图形的展开图课时 1 课型 新授课教学目标 1.初步体会从不同的方向观察同一个物体可能 会看到不同的平面图形,能识别简单物体从正面看、从左面看、从上面看的平面图形.2.在平面图形和立体图形互相转换的过程中,初步建立空间观念. 教学重点能由立体图形抽象得到平面图形,能根据得到的平面图形推测出立体图形;立体图形的展开图画法教学难点 由平面图推测出立体图,正确表示立体图形的展开图课 堂 教 学 设 计教学环节教学过程二次备课第一步: 交流预习环节1:教师提问 引入:如图,把茶壶放在桌面上,那么下面五幅图片分别是从哪个方向看得到的?环节2:师友释疑如图,这是一个工件的立体图,设计师常常画出从不同的方向看得到的平面图形来表示它,下面是从正面看、从左面看、从上面看得到的平面图形,你能说出各平面图形是从哪个方位观看得到?第二步: 互助探究环节1:师友探究1.如图是由若干小正方体搭成的几何体,我们分别从正面看、从左面看和从上面看得到的平面图形分别是怎样的呢?请同学们尝试画一画.2.画出正方体、长方体、圆柱体、圆锥、四棱锥、三棱柱从正面、左面、上面看物体得到的平面图形.环节2:教师讲解将一个正方体的表面沿某些棱剪开,能展成哪些平面图形?环节1:师友探究思考:1.观察上面的11种正方体的展开图有没有什么规律?2.小组讨论这些正方体展开图可以分为几类?哪几号展开图可以分为一类,为什么?第三步:分层提高环节1 师友训练1.下列图形中,不是正方体表面展开图的是()2.小明从正面观察如图所示的两个物体,看到的是()A. B. C. D.3.下图是由一些相同的小正方体构成的几何体从正面、左面、上面看得到的三个平面图形,这些相同的小正方体的个数是( )A .4个 B.5个 C.6个 D .7个环节2 教师提升1.下列立体图形的平面展开图是什么?第四步:总结归纳环节1:师友归纳•这节课我学会(懂得)了……•这节课我想对师傅(学友)说……环节2:教师归纳1.从不同方向看平面图,由立体图推平面图,由平面图推测立体图。

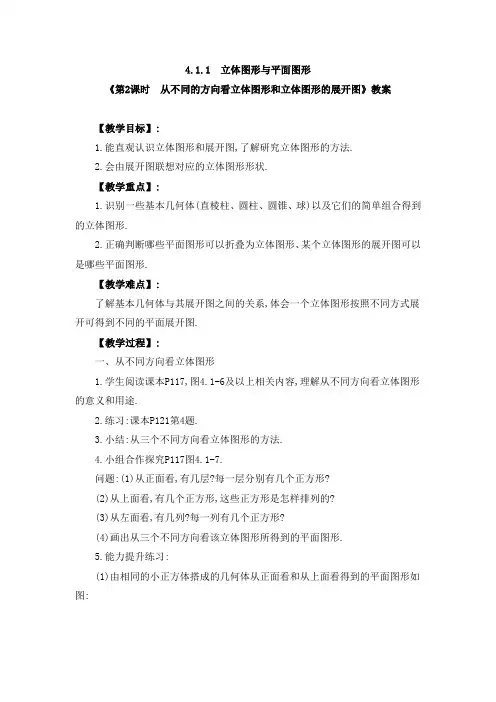

4.1.1 立体图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》教案【教学目标】:1.能直观认识立体图形和展开图,了解研究立体图形的方法.2.会由展开图联想对应的立体图形形状.【教学重点】:1.识别一些基本几何体(直棱柱、圆柱、圆锥、球)以及它们的简单组合得到的立体图形.2.正确判断哪些平面图形可以折叠为立体图形、某个立体图形的展开图可以是哪些平面图形.【教学难点】:了解基本几何体与其展开图之间的关系,体会一个立体图形按照不同方式展开可得到不同的平面展开图.【教学过程】:一、从不同方向看立体图形1.学生阅读课本P117,图4.1-6及以上相关内容,理解从不同方向看立体图形的意义和用途.2.练习:课本P121第4题.3.小结:从三个不同方向看立体图形的方法.4.小组合作探究P117图4.1-7.问题:(1)从正面看,有几层?每一层分别有几个正方形?(2)从上面看,有几个正方形,这些正方形是怎样排列的?(3)从左面看,有几列?每一列有几个正方形?(4)画出从三个不同方向看该立体图形所得到的平面图形.5.能力提升练习:(1)由相同的小正方体搭成的几何体从正面看和从上面看得到的平面图形如图:画出从左面看该几何体得到的平面图形.(2)由相同小立方块搭成的几何体从正面看和从上面看得到的平面图形如图所示:搭成这个几何体最多要多少个小立方块?最少呢?二、立体图形的展开图1.学生阅读课本P117图4.1-8及相关内容.2.动手操作:将一个长方体墨水瓶盒按不同的棱剪开铺平,并画下其形状观察长方体墨水瓶盒展开图中有哪些平面图形,这些平面图形之间大小形状有什么关系?3.课本P118探究:(1)先由平面图形想象立体图形的形状.(2)实际操作:将这些平面展开图画在纸上,看能否围成想象的立体图形.4.小组合作探究:正方体的平面展开图共有哪些形状?5.交流总结:正方体的平面展开图形状:141型:(共6个).231型:(共3个).33型:(1个).222型:(1个).6.练习(1)课本P118第2题.(2)如图所示,经过折叠可以围成一个棱柱的是( )(3)课本P123第12题.三、课时小结学生谈:我知道了什么?我学会了什么?我发现了什么?四、课堂作业1.课本P122第6题、第7题.2.下图是一个立方体纸盒的展开图,其中三格已经分别填入一个数,请在其余三个正方形内填入所有可能的数,使得折成立方体后相对面上的两个数绝对值相等,则填入正方形间A,B,C内的数依次为.4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》同步练习一、选择题1.由四个大小相同的正方体组成的几何体如图所示,那么它的俯视图是( ).2.如图所示的四种物体中,哪种物体最接近于圆柱( ).3.如图是一正方体纸盒的展开图,每个面上都标注了字母或数字,则面a 在展开前所对的面上的数字是( ).A.2 B.3 C.4 D.54.按如图所示的图形中的虚线折叠可以围成一个棱柱的是( ).5.如图所示,下列图形绕着虚线旋转一周得到圆锥体的是 ( )6.将左图中的正方体纸盒沿所示的粗线剪开,其平面展开图的示意图为()A. B. C. D.二、填空题7.五棱柱有________个顶点,________条棱,________个面.8.柱体包括________和________,锥体包括________和________.9.一个正方体的每个面都写有一个汉字,其平面展开图如图所示,那么在该正方体中,和“超”相对的字是________.10.(内蒙古赤峰)如图所示是一个几何体的三视图,则这个几何体是________.11.圆锥的底面是__________形,侧面是__________的面,侧面展开图是__________形.12.当笔尖在纸上移动时,形成_______,这说明:_____;表针旋转时,形成了一个,这说明:;长方形纸片绕它的一边旋转,形成的几何图形就是,这说明: .三、解答题13.如图所示是一个长方体的展开图,每个面上都标注了字母,请根据要求回答问题:(1)如果面A在多面体的上面,那么哪一面会在下面?(2)如果面F在多面体的后面,从左面看是面B,那么哪一面会在上面?(3)从右面看是面A,从上面看是面E,那么哪一面会在前面?14.如图所示是一个机器零件从正面看和从上面看所得到的图形,求该零件底面积×高).的体积(π取3.14,单位:mm)(提示:V=圆柱15. 如图所示的一张硬纸片,它能否折成一个长方体盒子?若能,说明理由,并画出它的立体图形,计算它的体积.参考答案一、选择题1.B;2.A;3.B;【解析】要求面a在展开前所对的面上的数字,我们可以把正方体的展开图折叠起来,则面a、2、3、4按照第一、三个对应,第二、四个对应,于是面a在展开前所对的面上的数字为3.4. C ;【解析】A、D中两个底面不能放在同一侧,B中侧面个数与底面边数不等,故选C.5. D ;【解析】选项A、B、C、D中的图形旋转一周分别形成圆台、球、圆柱和圆锥,故选D.6. C;【解析】由正方体的表面展开图的特点再结合实际操作,便可得解.二、填空题7. 10, 15, 7 ;【解析】五棱柱上底面有5个顶点,下底面有5个顶点,共10个顶点;上、下底面各有5条棱,竖直有5条棱,共15条棱;7个面,其中5个侧面,2个底面.8. 圆柱,棱柱;圆锥,棱锥9. 自;【解析】要弄清立体图形与其平面展开图各部分间的关系,需要较强的空间想象能力,这种能力是建立在动手操作、认真观察与善于思考的基础上.10.三棱柱(或填正三棱柱) ;【解析】考查空间想象能力.11.圆,曲,扇;【解析】动手操作或空间想象,便得答案.12.一条线,点动成线;圆面,线动成面;圆柱体,面动成体三、解答题13.解:(1)如果面A在多面体的上面,那么面C会在下面.(2)如果面,在多面体的后面,从左面看是面C,那么向外折时面C会在上面,向里折时面A会在上面.(3)从右面看是面A,从上面看是面E,那么向外折时从前面看是面B,向里折时从前面看是面D.14.解:22032302540400482π⎛⎫⨯⨯+⨯⨯=⎪⎝⎭(mm3),即该零件的体积为40048 mm3.提示:由该零件从正面看和从上面看所得到的图形可以确定该零件是由上、下两部分组成的,上面是一个高为32 mm,底面直径为20 mm的圆柱;下面是一个长为30 mm,宽为25 mm,高为40 mm的长方体,零件的体积是圆柱与长方体体积之和.15. 【解析】解:能折成一个长方体盒子,因为符合长方体的平面展开图的所有条件,该几何体的立体图形如图所示.此长方体的长为5m,宽为2m,高为3m,所以它的体积为:5×2×3=30(m3).4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》导学案【学习目标】:1.从不同方向观察一个物体,体会其观察结果的不一样性.2.能画出从不同方向看一些基本几何体或其简单组合得到的平面图形.3.初步建立空间观念.【学习重点】:识别并会画出从不同方向看简单几何体所得到的平面图形.【学习难点】:识别并会画出从不同方向看简单组合体所得到的平面图形.【使用要求】:1.阅读课本P1192.尝试完成教材P120练习第1题;3.限时15分钟完成本导学案(合作或独立完成均可);4.课前在小组内交流展示.【学习过程】一、自主学习:1.观察你身边的一个物体,试着从不同的角度去看它,你看到的形状是一样的吗?2.下面这几个几何体,试着从不同角度去看看,你得到了怎样的几何图形?【老师提示】:我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、从左面、从上面三个方向来观察物体.通过这样的观察,就能把一个立体图形用几个平面图形来描述.3.分别正面、左面、上面再来观察上面的三个几何体,把观察的结果与同学交流.二、合作探究:1.分别从正面、左面、上面三个方向观察下面的几何体,把观察到的图形画出来.(1)从正面看从左面看从上面看(2)从正面看从左面看从上面看(3)从正面看从左面看从上面看2.先阅读P119的教材再完成P119的探究.(1)小组合作,可用正立体积木摆出书上的立体图形,再观察.(2)改变正立体积木的摆放位置,你摆我答,合作学习.(3)观察身边的几何体,如文具盒、同学的水杯等物品,与同学交流分别从正面、左面、上面所看到的几何图形.【老师提示】对于一些立体图形的问题,常把它们转化为平面图形来研究和处理.3.P120练习第1题.3.苏东坡有一首诗《题西林壁》“横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.”为什么横看成岭侧成峰?这有怎样的数学道理?三、学习小结:四、作业:P123习题4.1第4、9、10、13题.(准备长方体形状的包装盒至少一个)。
课题:从不同方向观察立体图形
教学目标:
1、初步体会从不同方向观察同一物体可能看到不同的图形;
2、能识别简单物体的三视图,体会物体三视图的合理性;
3、会画立方体及其简单组合的三视图;
过程与方法
1、在“观察”的活动过程中,积累数学活动经验,发展空间观念;
2、能在与他人交流的过程中,合理清晰地表达自己的思维过程;
3、渗透多侧面观察分析的思维方法;
情感与态度
通过系列学生感兴趣的活动,形成学习数学的积极情感,激发对空间与图形学习的好奇心,逐渐形成与他人合作交流的意识.
教学重、难点:
重点:体会从不同方向看同一物体可能看到不同的结果.
难点:能画立方体及简单组合的三视图.
教法学法:
①发现式教学法②动手实践与思考相结合法
教学过程设计:
一、创设情境,引入新课
1. 看录像;
2. 从学生熟悉的古诗入手,观察庐山;
3. 房屋的房型图.
二、观察体验、探索结论
活动1:观察一组图片,找出结论.
活动2:观察图片,注意这些图片的拍摄角度,你能挑出一组三视图的图片吗?
活动3:猜猜看:通过从不同角度拍摄的图片来猜测实物是什么?
活动4:观察下图
如果分别从正面、左面、上面看着三个几何体,分别得到什么平面图形?
三.学画简单几何体的三视图
给出由4个小正方体形成的组合图形, 从正面、左面、上面观察并画出相应的平面图形.
如:从上面看
从左面看
从正面看从左面看从上面看
从正面看
做一做:以小组为单位,用6个小立方体块搭出不同的几何体,然后根据搭建的几何体画出从
正面、左面、上面观察得到的平面图形,并在小组内交流验证,看谁画的图最标准.而后,全班同学根据某小组画的三视图来组合立体图形.
四、小结与反思:
1.本节课研究的主要内容是什么?
2.本节课数学知识对平时的学习生活有何作用?
五、练习与作业:
1.能力作业:画出我校教学楼的三视图(以面向南为“从正面看”),或者画出你家的房屋
(或设计)的平面图.。
