【珍贵建筑设计知识】每个工程师都应懂的建筑变形观测(沉降、倾斜、裂缝、位移观测)

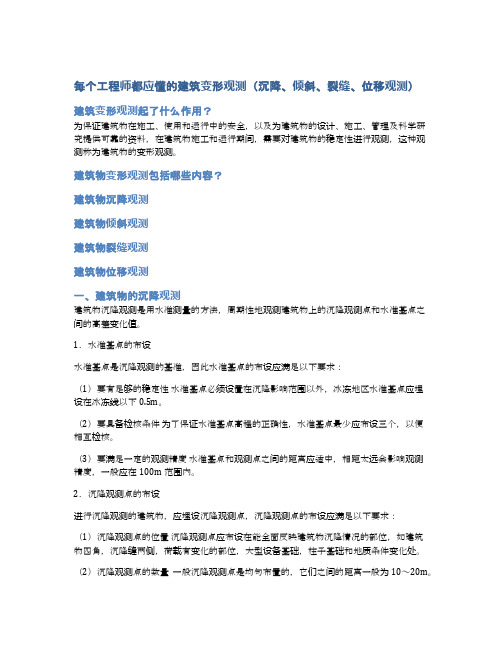

每个工程师都应懂的建筑变形观测（沉降、倾斜、裂缝、位移观测）建筑变形观测起了什么作用？为保证建筑物在施工、使用和运行中的安全，以及为建筑物的设计、施工、管理及科学研究提供可靠的资料，在建筑物施工和运行期间，需要对建筑物的稳定性进行观测，这种观测称为建筑物的变形观测。

建筑物变形观测包括哪些内容？建筑物沉降观测建筑物倾斜观测建筑物裂缝观测建筑物位移观测一、建筑物的沉降观测建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。

1．水准基点的布设水准基点是沉降观测的基准，因此水准基点的布设应满足以下要求：（1）要有足够的稳定性水准基点必须设置在沉降影响范围以外，冰冻地区水准基点应埋设在冰冻线以下0.5m。

（2）要具备检核条件为了保证水准基点高程的正确性，水准基点最少应布设三个，以便相互检核。

（3）要满足一定的观测精度水准基点和观测点之间的距离应适中，相距太远会影响观测精度，一般应在100m范围内。

2．沉降观测点的布设进行沉降观测的建筑物，应埋设沉降观测点，沉降观测点的布设应满足以下要求：（1）沉降观测点的位置沉降观测点应布设在能全面反映建筑物沉降情况的部位，如建筑物四角，沉降缝两侧，荷载有变化的部位，大型设备基础，柱子基础和地质条件变化处。

（2）沉降观测点的数量一般沉降观测点是均匀布置的，它们之间的距离一般为10～20m。

（3）沉降观测点的设置形式。

3．沉降观测（1）观测周期1）当埋设的沉降观测点稳固后，在建筑物主体开工前，进行第一次观测。

2）在建（构）筑物主体施工过程中，一般每盖1～2层观测一次。

如中途停工时间较长，应在停工时和复工时进行观测。

3）当发生大量沉降或严重裂缝时，应立即或几天一次连续观测。

4）建筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。

（2）观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。

建筑变形沉降观测方案建筑变形沉降观测方案一、背景和目的：随着城市建设的发展和建筑物的不断增多，建筑物的变形和沉降问题也日益引起人们的关注。

建筑物的变形和沉降是由于建筑物自身的荷载、地基条件、施工工艺等因素引起的。

通过对建筑物的变形和沉降进行观测，可以及时掌握建筑物的安全状况，保障人员和财产的安全，同时为后续的建筑维护和修复提供有力的依据。

二、观测内容：本次变形沉降观测将主要关注以下几个方面：1. 建筑物的竖向沉降：通过测量建筑物的高程，掌握建筑物竖向的沉降情况。

2. 建筑物的水平变形：通过测量建筑物的平面形状和各部位之间的相对位置变化，掌握建筑物的水平变形情况。

3. 地基的垂直位移：通过测量地基的垂直位移，了解地基的变形情况以及对建筑物造成的影响。

4. 地基承载力的变化：通过监测地基的变形情况，推测地基承载力的变化，为建筑物的使用和维护提供参考。

三、观测方法和仪器：为了保证观测数据的准确性和可靠性，本次变形沉降观测将采用以下方法和仪器：1. 建筑物竖向沉降观测：采用水准仪进行高程测量，将建筑物各个基准点的高程测量数据与其之前的测量数据进行对比，得出建筑物的竖向沉降；2. 建筑物水平变形观测：采用全站仪进行建筑物各部位的平面测量，将测量结果与之前的测量数据进行对比，得出建筑物的水平变形情况；3. 地基垂直位移观测：采用超声波测距仪进行地基的垂直位移测量，将测量结果与之前的测量数据进行对比，得出地基的变形情况；4. 地基承载力变化观测：通过地基承载力试验仪进行地基的承载力测量，利用测量数据分析地基承载力的变化情况。

四、观测频次和时间：为了及时掌握建筑物的变形和沉降情况，本次观测将按照以下频次和时间进行：1. 建筑物竖向沉降观测：每月进行一次观测，观测时间为一个小时；2. 建筑物水平变形观测：每三个月进行一次观测，观测时间为两小时；3. 地基垂直位移观测：每半年进行一次观测，观测时间为三小时；4. 地基承载力变化观测：每年进行一次观测，观测时间为四小时。

建筑物的变形观测一、建筑物的沉降观测步骤1. 水准点和观测点的设置水准点是沉降观测的基准，它应埋设在沉降影响范围以外，距沉降观测点20～100 m，观测方便，且不受施工影响的地方。

为了相互校核并防止由于某个水准点的高程变动造成差错，一般至少埋设三个水准点。

水准点之间的高差应用DS1 级水准仪、铟瓦水准尺和尺垫，或精密水准测量方法进行测定，将水准点组成闭合水准路线，或进行往返观测，其闭合差不得超过0.5 mm（n 为测站数）。

水准点的高程自国家或城市水准点引测，或者通过假定得到。

沉降观测的主要内容是建筑物的垂直位移监测，建筑沉降观测的首次观测应连续进行两次独立观测，并取观测结果的中数作为变形测量的初始值。

从基准点开始，组成闭合水准路线，按照二等水准观测精度施测，经平差计算后求出各观测点的相对高程，从而计算出沉降点的沉降量。

本项目自始至终都遵循“五定”原则。

“五定”即沉降观测依据的基准点、工作基点和沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。

以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实可靠。

观测点的数目和位置应能全面、正确反映建筑物沉降的情况，一般情况下，在民用建筑中，沿房屋四周每隔10～15 m 布置一点。

另外，在房屋转角及沉降缝两侧也应布设观测点。

观测点的埋设要求稳固，通常采用角钢、圆钢或铆钉作为观测点的标志。

2. 观测时间、方法及精度一般在增加荷重前后，如浇灌基础、回填土、安装柱子和厂房屋架、砌筑砖墙、设备安装、设备运转等，都要进行沉降观测。

施工期间，高层建筑物每升高1～2 层或每增加一次载荷，如基础浇灌、安装柱子等，就要观测一次。

3. 仪器设备DSZ1 精密水准仪，铟钢尺。

4. 沉降观测的成果整理沉降观测是一项长期、连续的工作，为了保证观测成果的正性，应尽可能做到“四定”，即固定观测人员、使用固定的水准仪和水准尺、使用固定的水准基点、按固定的实测路线和测站进行。

建筑物位移及沉降观测的要点建筑物位移及沉降观测的要点随着城市化进程的推进，建筑物的建设成为了城市发展的主要方向。

然而，由于土地下陷、地质构造等因素的影响，建筑物在使用过程中可能会发生位移和沉降，严重时甚至会威胁到建筑物的安全。

因此，对于大型建筑物或设施，需要进行位移和沉降观测以及相关监测工作。

在这篇文章中，我们将介绍建筑物位移及沉降观测的基本要点。

一、建筑物位移与沉降的定义建筑物位移是指建筑物在垂直或水平方向上的移动，可分为垂直位移和水平位移两种，常见的垂直位移有竖向位移和倾斜位移两种。

沉降则是指建筑物地基沉降而引起的位移现象，可分为整体沉降和局部沉降两种。

二、建筑物位移及沉降观测的方法建筑物位移及沉降观测主要有以下几种方法：1. 滑动尺法滑动尺法是一种简单、易行的测量方法，适用于小型建筑物的位移观测。

测量时需在建筑物外侧设置控制点，在建筑物内侧设置被测点，然后以纵向方向滑动尺子，直至控制点与被测点对齐。

再通过记录控制点和被测点间距离的变化，来计算建筑物的位移情况。

2. 建筑物形变法建筑物形变法是利用位移传感器测量被测物体形变的一种方法。

该法通过设置多个位移传感器，以测量建筑物的形变变化，进而推算出建筑物的位移信息。

该方法精度较高，适用于大型建筑物的位移观测。

3. 天文测量法天文测量法是利用天文测量仪器，以测量天空中行星和恒星等天体的位置的方法。

该方法采用远距离测量，因此其精度较高。

但是由于使用的仪器较为昂贵，且需要在建筑物周围设置参考基点等因素影响，天文测量法并不常用于建筑物位移观测。

三、建筑物位移及沉降观测的注意事项在进行建筑物位移及沉降观测时，需要注意以下事项：1. 观测周期观测周期是指进行位移及沉降观测的时间间隔。

观测周期应该根据建筑物的特征及周围环境等因素来进行定制，以保证观测精度。

2. 观测时间观测时间是指在观测周期内进行测量的时间。

由于环境因素的影响，建筑物的位移和沉降通常不是一个连续的过程，而是会受到季节、气候等因素的影响而发生变化，因此观测时间也应该根据不同的季节、气候等因素来进行定制。

测绘工程之变形监测考试名词解释水平位移：指工程建筑物在水平面内的变形，表现形式为在不同时期平面坐标或距离的变化。

垂直位移：指工程建筑物及其基础在垂直方向的变形。

饶度：在建筑物的垂直面内各不同高程点相对于底点的水平位移称为..基准点：位置固定或变化较小的点观测点：变形体上有代表性的点工作点：介于观测点和几点之间的过渡点。

变形监测网：由变形观测基准点，工作基点和观测点按照一点的控制网形式组成的网。

变性分析：对野外观测所得到的数据信息进行科学整理、分析找出真正的变形信息和变化规律的过程。

FIG：国际测量师联合会变形观测：频率：在某一段时间内观测的次数；周期：每观测一次所间隔的时间。

变形监测：定期对变形体的有关几何量进行量测，并从观测成果中整理、分析出变化规律的整个过程。

变性监测的目的：获得变形体产生变形的空间状态和事件特征，确定变形值得大小及稳定程度，同时解释变形原因。

变形观测的特点：重复观测精度要求高综合应用各种观测方法要求用严格的数据处理方法多学科的配合沉降观测中的三固定以及优点：固定测量员，固定仪器，固定施测路线提高沉降观测的精度（原因：在整个变形观测过程中把偶然误差加以系统化，使其在各时期观测的差值中自动消除）布设基准点的方法：1深埋：在垂直方向上将基准点设在变形体之外。

2.远设：在水平方向将基准点设在变形体之外。

要求;变形速度小，且观测点之间的距离较近基准线法测定的基本原理：以通过建筑物的轴线或平行于建筑物的轴线的竖直平面为基准面，在不同时期分别测定大致位于轴线的观测点相对于此基准面的偏离值，比较同一点在不同时期的偏离值即可求出观测点在垂直于轴线方向的水平位移。

形式：测小角法活动（站）牌法激光对准法引张线法深埋双金属标的原理及特点：原理：深埋金属标在施工埋设时先钻孔穿过地层或风化岩石，达到坚硬的新鲜岩石，用水泥砂浆固定套管，然后在套管内装置直径各位30mm的刚铝管，以钢管标点高程为基准，并借助铝管点高程提供温度改正资料特点：深埋两根具有不同膨胀系数的金属管，并由标志顶部的读数设备测定温度变化对标志所引起的两管长度变化的差*，由此差数即可计算出金属管本身长度的变化，以改正温度变化对标志高程的影响如何确定变形观测的必要精度？主要根据变形观测的目的，允许变形值得大小，变形的速度以及工程的性质来决定1.按照允许变形值来确观测精度例：设允许变形值为*容，则观测的必要精度M=*容/（10-20），某核电长边坡允许变形为*容=20mm，则可确定变形观测的必要精度为M=+-1mm2.按变形观测实测数据的统计分析确定观测精度：例特殊精密工程，高能粒子加速器，大型抛物面天线，平面位移测量中误差要求为正负0.1-0.5mm，则沉降观测的精度为正负0.05-0.2mm布设变形观测网的原则：网点的视野要开阔2.网点之间构成的图形要规矩，最好是等边三角形，3.三角形的角度在30-150度之间变形观测的意义？1.由于各种因素的影响，工程建筑物在施工运营过程中都会产生变形，这种变形在一定限度内是允许的正常现象，但是如果超过了规定的限度，就会影响建筑物的正常使用，严重的还可能危及建筑物的安全。

建筑物的变形观测一、建筑物的沉降观测建筑物的沉降观测是根据水准点测定建筑物上所设沉降点的高程随时间变化的工作。

1、水准点和沉降观测点的布设沉降观测是根据水准点进行的。

为了保证水准点高程的正确性和便于相互检核，一般不得少于三个水准点。

埋设地点应保证有足够的稳定性，必须将水准点设置在受压、受震的范围以外。

冰冻地区水准点应埋设在冻土浓度线以下0.5m。

为了提高观测精度，水准点和观测点不能相距太远，一般应在100m范围内。

进行变形观测的建筑物、构筑物上应埋设观测点。

观测点的数量和位置，应能全面反映建筑物、构筑物的沉降情况。

一般观测点是均匀设置的，但在荷载有变化的部位、平面形状改变处、沉降缝的两侧、具有代表性的柱子基础上、地质条件变化处，应设置足够的观测点。

如9-45所示。

沉降观测点可用圆钢或鉚钉预埋在基础上，或用角钢埋在墙或柱子上，如9-44所示。

如在墙上凿取100～160毫米深的孔眼，插入圆钢后用1：2砂浆浇筑在建筑物上。

2、沉降观测周期、方法和精度要求（1）沉降观测周期沉降观测周期应根据建筑物（构筑物）的特征、变形速率、观测精度和工程地质条件等因素综合考虑并根据沉降量的变化情况作适当调整。

例如，一般待观测点埋设稳定后，即可进行第一次观测。

在建筑物增加荷重前后，地面荷重增加周围大量的开挖土方等情况，均应随时进行沉降观测。

工程竣工后，一般每月观测一次，如沉降速度减缓，可改为2～3个月观测一次，直至沉降量稳定时，观测才可停止。

（2）沉降观测方法和精度要求沉降观测是根据水准点定期进行水准测量，测量出建筑物上观测点的高程，从而计算其沉降量。

对于一般精度要求的沉降观测，采用D S3水准仪即可。

高层建筑物或大型建筑物、以及桥梁、大坝的沉降观测，通常采用D S1精密水准仪，按国家二等水准测量的要求进行施测。

观测精度要求和观测方法见9-5-1。

观测时，为提高精度，应在成像清晰、稳定时间内进行；视线长应小于50m；前、后视距应相等；并且每次观测应采用固定的观测路线，使用固定的仪器和固定的观测人员进行沉降测量。

关于房屋建筑沉降变形观测的阐述摘要：变形测量是监测、分析及预报工程及与工程有关的变形的主要方法;是对房屋建筑、构筑物及其地基或一定范围内岩体及土体的位移、沉降、倾斜、挠度、裂缝等所进行的测量工作。

而我们目前对房屋建筑的变形测量主要包括两个方面，一方面是沉降观测，另一方面是位移监测。

本文就房屋建筑中的沉降变形测量进行简单的阐述。

关键词：房屋建筑变形测量沉降测量点房屋建筑的沉降变形观测主要是使用精密水准仪采用周期的观测方法定期测出房屋建筑在不同荷载下的沉降量，及时掌握房屋建筑的沉降情况，了解有无异常现象，以便采取合适的补救办法以保证房屋建筑的安全稳定，更能准确反映地基勘探、基础设计及施工质量的优劣;位移监测是为了保证房屋建筑各轴线的位置，它是对施工质量和地基沉降的综合影响。

房屋建筑变形测量在大型、特大型的工程建设和运营中，都发挥了其重要的监测与保障作用，尤其是沉降变形测量应用得更为广泛，而这种广泛性，又主要集中在城市建设中。

大型的高层建筑、大面积的地下工程、单体高耸工程等，至少都需要进行沉降变形测量。

一房屋建筑沉降变形测量等级的确定确定合适的沉降变形测量等级，是进行此项工作的核心，也是编制和实施变形测量方案关键的技术依据之一。

在确定等级时，重点应考虑沉降变形值的观测中误差这一主要技术指标。

沉降变形值分为绝对沉降变形值与相对沉降变形值，对于与外部具有较精密设备连接的或大型连体及用于研究地基土质变形的工程建筑等，两种变形值均予重点考虑，其它的，一般应重点考虑相对沉降变形值。

综合工程的性质与条件及变形观测的目的，对观测中误差的确定仅给出区间范围，针对具体的工程，还要在区间范围内依据工程的具体要求及观测设备的条件等确定一个具体的量值。

二房屋建筑基准点与观测点的布设及观测1、基准点的布设与观测近些年来，城市建设尤其是大、中型城市建设发展非常迅速，因而，在城市建设中对房屋建筑进行沉降变形观测，拟在其周围附近选取几个（一般要求至少为3个）稳定的位置处直接布设基准点，是很难做到的。

建筑物变形监测内容
建筑物变形监测内容概述如下：
①沉降监测：测量建筑物基础、主体结构及各层楼面的垂直沉降量；
②倾斜监测：测定建筑物整体或局部的水平位移、倾斜角度；
③裂缝监测：记录、测量建筑物表面及内部裂缝的位置、长度、宽度变化；
④挠度监测：测量梁、柱、桥梁等构件在荷载作用下的弯曲变形；
⑤位移监测：监测建筑物在风荷载、地震、施工等因素影响下的整体平移；
⑥应力应变监测：通过埋设传感器，实时监测关键部位的应力、应变变化；
⑦振动监测：记录建筑物在外界激励（如地铁、施工振动）下的振动响应；
⑧地下水位监测：关注建筑物周边地下水位变化对地基稳定性的影响。

建筑物位移及沉降观测的要点建筑物位移及沉降观测是建筑工程中的一项重要工作。

通过对建筑物的位移及沉降情况的观测，可以及时发现建筑物的变形情况，并采取相应的措施，确保建筑物的安全稳定性。

本文将介绍建筑物位移及沉降观测的要点。

一、观测方法建筑物位移及沉降的观测主要采用测量法和监测法两种方法。

1.测量法测量法主要采用高精度的测量仪器，对建筑物的变形情况进行测量。

常用的测量仪器有：全站仪、单轴水平仪、三维激光测距仪等。

测量时需要在建筑物周围设立控制点，在某一时刻或者一段时间内对建筑物进行多次测量，得出建筑物的位移和沉降情况。

2.监测法监测法主要采用传感器和数据采集系统来实时监测建筑物的变形情况。

常用的传感器有：应变计、倾斜仪、压力传感器、加速度传感器等。

数据采集系统通过将传感器的采集数据进行分析，得出建筑物的位移和沉降情况。

通常，建筑物位移及沉降的观测需要采用测量法和监测法相结合，才能得到较为准确的结果。

二、观测点的选择观测点的选择是建筑物位移及沉降观测的重要环节。

观测点的选择应考虑到观测结果的准确性和代表性，通常需要选择以下几个位置作为观测点：1.主体结构中心点：主体结构最为重要，对整个建筑物的稳定性有着至关重要的作用，因此需要选取主体结构中心点进行观测。

2.支承节点：建筑物的支承节点承载着建筑物的部分重量，是建筑物受力的重要节点，因此需要选取支承节点进行观测。

3.变形较明显的部位：建筑物的变形通常会在某些部位表现得更为明显，如柱子与梁的接口、墙体与地面的连接处等，需要选取这些部位进行观测。

4.持续施工的部位：对于正在持续施工的建筑物，需要选取施工部位进行观测，以便及时发现施工过程中出现的变形情况。

三、观测原则建筑物位移及沉降的观测需要遵循以下原则：1.连续观测：建筑物位移及沉降的观测应该是连续进行的，以便及时发现建筑物的变形情况，及时采取措施保证建筑物的安全。

2.多点观测：建筑物位移及沉降的观测需要选取多个观测点，以便得到更为准确的观测结果。
