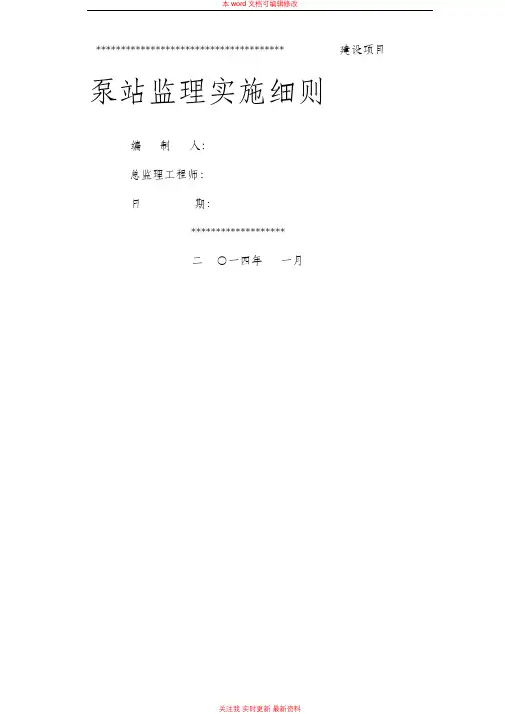

**************************************建设项目泵站监理实施细则编制人：总监理工程师：日期：*******************二○一四年一月提水泵站工程监理细则一、工程内容（一）泵站及管道安装工程（二）机耕路工程（三）拦河坝工程（四）机电设备安装工程二、编制依据及引用规范、标准1、建设部、国家计委建监[1995]737号《工程建设监理规范》；2、监理合同；3、施工图设计及有关文件；4、《监理规划》；5、《给水排水管道施工及验收规范》（GB50268—97）；6、《给水排水构筑物施工及验收规范》（GBJ41—90）；7、《混凝土结构工程施工质量验收规范》（GB50203—2002）；8、《砌体工程施工质量验收规范》（GB50203—2002）；9、《建筑地面工程施工质量验收规范》（GB50209—2002）；10、《建筑装饰（装修）工程质量验收规范》（GB50210—2001）；11、《建筑工程质量验收统一标准》（GB50300—2001）；12、《预制混凝土构件质量检验评定标准》；13、《建筑地基基础工程施工质量验收规范》（GB50202—2002）；14、《屋面工程质量验收规范》（GB50207—2002）。
三、泵站质量监理（一）质量监理工作流程，见图1。
（二）基坑工程质量监理a、基坑：（a）：施工排水。
基坑遇有地下水时，监理工程师应要求承包人先降低地下水位，再进行开挖，使基础建筑在干燥稳定的原土之上，以保证坑底的地基承载能力。
a）明排水。
集水井处于不良土壤层时，监理工程师要求承包人采取过滤和封闭措施。
当没有排水设施时，要求承包人做好排水情况记录。
承包人应保持排水沟与进水的疏通和必要的存水深度，以维持水泵的正常工作。
b）井点降水。
施工时监理工程师要求承包人将地下水位降至坑底以下不小于0.5m（对软土地基的水位降低深度宜适当加大），以保证在无水状态下进行开挖。
同时承包人在基坑开挖前应等距离沉入一定数量的滤水管或管井于地下水储水层中，以总管与抽水设备连接。
井壁管长度偏差不超过±100mm；井点管安装高程的偏差不超过±100mm。
（b）基坑尺寸与边坡。
监理工程师应要求承包人正确地选定基坑边坡开挖尺寸，为构筑物施工创造方便条件，保证工程质量和施工安全。
承包人不得超挖、扰动地基。
超挖时，监理工程师应要求承包人采用原土回填压实；当地基含水量较大时，可回填卵石、碎石或级配砂石。
b、基坑质量监理汇总表，见表1。
基坑质量监理汇总表表1（1）钢筋安装监理工程师要求承包人必须做到钢筋表面应洁净，不得有锈皮、油渍、洒漆等污垢；钢筋必须平直，调正后表面伤痕及锈蚀不应使钢筋截面面积减少，钢筋弯曲成形后，表面不得有裂纹，鳞落或断裂现象。
绑扎或焊接成的网片或骨架必须稳定牢固。
在安装浇筑混凝土时不得松动或变形，所配置钢筋的级别、钢种、根数、直径等必须符合设计要求。
钢筋安装质量监理汇总表见表2。
钢筋安装质量监理汇总表监理工程师要求承包人保证模板安装必须牢固，在施工荷载作用下不得有松动距模下沉现象，模板拼缝必须严密不得漏浆，模内必须洁净。
模板安装质量监理汇总表，见表3。
墙壁倒模模板安装质量监理汇总表，见表4。
（3）现浇混凝土监理工程师要求承包人做到结构不得有孔洞、露筋、缝隙夹渣现象，混凝土表面平整洁净。
混凝土强度等级必须符合设计要求，承包人在施工中应按规范要求做抗压或抗渗试块，监理工程师旁站监理整个混凝土浇筑与取样过程。
现浇混凝土质量监理汇总表，见表5。
（4）砖砌结构监理工程师要求承包人必须做到结构砌体砂浆密实饱满，砖筑平整，错缝不得有通缝；清水墙面保持洁净，刮缝深度应适宜，勾缝应密实深浅一致；横竖交接处应平整。
砖砌结构监理汇总表见表6。
模板安装质量监理汇总表表3注：1、L为混凝土底板和池体的长或宽。
2、H为池壁、柱的高度。
墙壁倒模模板安装质量监理汇总表表4注：步为倒模次数。
现浇混凝土质量监理汇总表砌结构质量监理汇总表表6注：1、同一部位试块的抗压强度平均值不得低于设计强度等级；2、同一部位试块中，达到设计强度等级的试块组数不得低于总组数的85%；3、任意一组试块的最低值不得低于设计强度等级的85%；4、若同一组试块的最低值与其余较小数值相差20%以上时，则抗压强度按较大的试验结果计算。
（四）填土工程质量监理1、基坑回填要求承包人用同类土填筑，严禁不均匀填筑材料混杂使用，每层回填厚度依不同情况按规范要求要求确定。
回填时监理旁站，承包人应采取措施防止地面水流入，并预留一定下沉高度（一般沉降量不超过填方高度的3%）。
地下部分质量经监理工程师认可后，应要求承包人及时进行回填。
不做洪水试验的构筑物，在其墙的强度未达到设计强度之前，回填时其允许填土高度应与设计单位协商确定。
填土经夯实后不得有翻浆现象，填土中不得含有淤泥、腐殖土及有机质等。
填土应分层夯实，承包人自检，监理旁站。
填土表面应略高于地面，以利于清理、平整和排水。
填土质量监理汇总表，见表7。
填土质量监理汇总表2、沟槽回填监理工程师要求承包人对反滤层宜选用不含有毒物质，不易堵塞反滤层砂类土；若槽底以上原土成层分布宜按原土顺层回填；宜对称于集水管中心线分层回填，且不得破坏集水反滤层和损伤集水管，回填压实度不得小于90%。
对回填压实度承包人检测时，监理人员旁站。
（五）砌体工程质量监理监理工程师要做好砌石结合面的验收交接，同时交接控制桩，砌体材料（水泥、砂石骨料、石料）进场查验，砌体放样尺寸的检查；检查取样检验铺砌砂浆、勾缝砂浆质量，检查监测浆砌体铺筑工艺和质量以及砌体变形缝、止水结构、泄水孔、预埋件、勾缝等质量检查监测；墙后反滤层、防水设施等项的检查监测。
浆砌体工程质量监理汇总表1、砂浆工程质量监理砂浆工程施工工艺流程：砂浆材料的准备（根据设计要求选择砂浆材料）→配料（按已批准的经过试验的配料单配料、严格执行称量制度）→拌和（按规范规定进行）→出料（按规范规定随机抽样取样检验）→运送工地（防止砂浆出现离析现象）→作砂浆质量的评语。
监理工程师要求：制作砂浆用的材料如水泥、砂料、水及掺合料、外加剂等品种、质量、规格等指标必须符合国家现行质量标准；砂浆的配合成分、稠度、初凝时间等必须符合设计要求；配料的允许误差不得超过2%；砂浆强度的平均值不低于设计强度等级；设计有要求时，砂浆应作抗渗、抗冻融的试验；冬季施工时，应满足冬季施工技术要求。
2、变形缝和勾缝的质量监理砌体变形缝施工工艺流程：按设计尺寸，将砌体分块立标、拉线砌筑，从基础面开始，变形缝两侧要用光滑平整的面石砌筑（铺浆法砌筑），每砌5—6皮砌石，须用垂线检查立面垂直度。
有止水要求时，须留出止水构造的混凝土柱块位置。
砌另一侧时，先将变形缝内的填充体砌贴在已砌好一侧，然后砌另一侧砌体，缝面块石仍要求平整光滑面。
砌体勾缝的工艺流程：砌筑体验收合格→勾缝砂浆的制备→勾缝墙面清理打扫→浆砌体外墙砌石缝用砂浆填平→勾缝（采用压浆勾缝）→清除封面散浆→养护（夏天洒水养护、冬季防冻保暖）监理工程师要求：a、变形缝的填料物理力学性能及配合比符合设计要求，缝面粘贴饱满；缝面垂直，上下贯通垂直误差不超过2mm。
b、勾缝砂浆各项指标应符合设计要求，其检测频率与方法见砂浆质量监理；勾缝外观检查应满足以下标准：砌体勾缝应宽窄均匀、深浅一致，丁字缝搭接平整；不得有假缝、通缝、丢缝、裂纹和粘结不牢等现象；外表要美观，无散浆粘贴。
（六）沟槽开挖质量监理监理工程师要求承包人保证槽底土基不得扰动，不得超挖，不得受水浸泡，不得受冻；边坡支护设施满足施工、安全要求；排水、雨、冬季施工措施落实。
遇地质情况不良、施工超挖、槽底土层受扰等情况时，应会同设计、业主、承包人共同研究确定地基处理方案。
沟槽开挖质量监理汇总表，见表9。
沟槽开挖质量监理汇总表（七）地基处理和管道基础质量监理监理工程师要求施工方按设计及基础处理方案所提要求进行基础处理；垫层平面位置、高程、垫层密实度符合设计或规范规定；混凝土管座的配合比、混凝土抗压强度、模板尺寸、钢筋绑扎符合设计要求，模板安装牢固，混凝土振捣密实，控制并尽量减少蜂窝麻面的程度。
打木桩监理工程师要求承包人必须做到桩位、桩顶要平顺、直立，承包人自检，监理工程师旁站，结果报专业监理工程师认可。
抛块石监理工程师要求承包人按设计要求施工，监理旁站，在承包人填表上签署评语。
管道平基、管座质量监理汇总表，见表10。
管道平基、管座质量监理汇总表表10（八）管道安装质量监理监理工程师要求管材有质量合格证明，下管前对每根管子均应进行外观检查，管道安装高程、中心线、平面位置符合设计要求和有关规定；预应力钢筋混凝土管对口间隙和允许转角符合规范要求；接口胶圈施工质量符合有关规定，见表11；抹带接口应满足表12的规定；安装管道允许偏差应符合表13的规定。
预应力钢筋混凝土管承插口对口间隙和曲线偏转角抹带接口允许偏差安装允许偏差表13监理工程师要求承包人申报闭水试验的方案、措施。
检查试管段堵口封闭质量，管理、井身有无因明显缺陷而形成的漏水或严重渗水掊位。
如发现有上述缺陷时，应采取有效措施进行修复，直至满足验收要求为止。
管道闭水试验质量监理汇总表2、闭水试验应在管道灌满水后经24h后再进行。
3、闭水试验的水位，应为试验段上游管道内顶以上2m。
如上游管内顶至检查口的高度小于2m时，闭水试验水位可至井口为止。
4、对渗水量的测定时间不少于30min。
5、表中D为管径。
（十）输送管道水压试验质量监理监理工程师要求落实试压打泵前的复查和准备工作；打泵盖堵及接头符合设计要求与有关规定；试压后背、管件、支墩符合设计规定；盖堵及其支顶符合设计规定和有关要求；做好压力表的检验校正，做好放水排气设施等准备工作；串水后试压管段宜保持0.1MPa不压浸泡24—36h后方可试压；水压试验应在管身胸腔填土持进行，接口部位不得填土；水压试验时，应统一信号，统一指挥，明确分工，并对后背、支墩、接口、排气阀等都应规定专人负责检查，规定发现问题时的联络信号；对所有后背、支墩必须进行最后检验，确认安全可靠时，方可进行水压试验；水压试验开始时应逐步升压，每升一次以0.1MPa为宜，每次升压后检查没有问题后，再继续升压；水压试验时，后背、支墩、管端等附近不得站人，待停止升压时才进入检查；水压试验压力按设计规定0.3MPa执行。
管道试压时监理旁站监督。
试验结果管道未发生破坏，渗水量p值4.42L/min/km，经监理工程师复查符合规定，即为合格，签认交工证书。
四、给排水工艺及设备安装工程（一）工程内容新建泵站3处，更新改造泵站2处；拦污格栅等。
（二）编制依据及引用规范、标准1、建设部、国家计委建监[1995]737号《工程建设监理规定》；2、曾都区现代农业省级小农水重点县2010年度工程监理合同；3、施工图及有关文件；4、《曾都区现代农业省级小农水重点县2010年度工程监理规划》；5、《机械设备安装工程施工及验收通用规范》（GB50231—98）；6、《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98）（三）给水排水机械设备安装质量监理1、给水排水设备安装质量监理工作流程，见图4。
