PC电源输出电压保持时间

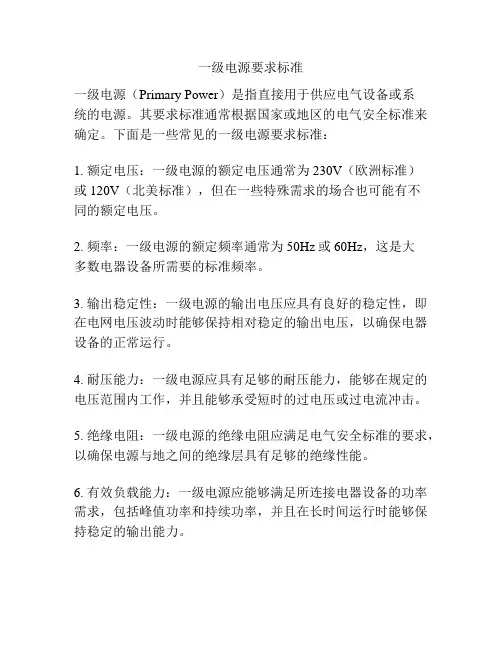

一级电源要求标准
一级电源（Primary Power）是指直接用于供应电气设备或系
统的电源。

其要求标准通常根据国家或地区的电气安全标准来确定。

下面是一些常见的一级电源要求标准：
1. 额定电压：一级电源的额定电压通常为230V（欧洲标准）
或120V（北美标准），但在一些特殊需求的场合也可能有不
同的额定电压。

2. 频率：一级电源的额定频率通常为50Hz或60Hz，这是大
多数电器设备所需要的标准频率。

3. 输出稳定性：一级电源的输出电压应具有良好的稳定性，即在电网电压波动时能够保持相对稳定的输出电压，以确保电器设备的正常运行。

4. 耐压能力：一级电源应具有足够的耐压能力，能够在规定的电压范围内工作，并且能够承受短时的过电压或过电流冲击。

5. 绝缘电阻：一级电源的绝缘电阻应满足电气安全标准的要求，以确保电源与地之间的绝缘层具有足够的绝缘性能。

6. 有效负载能力：一级电源应能够满足所连接电器设备的功率需求，包括峰值功率和持续功率，并且在长时间运行时能够保持稳定的输出能力。

以上是一些一级电源的常见要求标准，具体的要求还应根据具体的国家或地区的电气安全标准来确定。

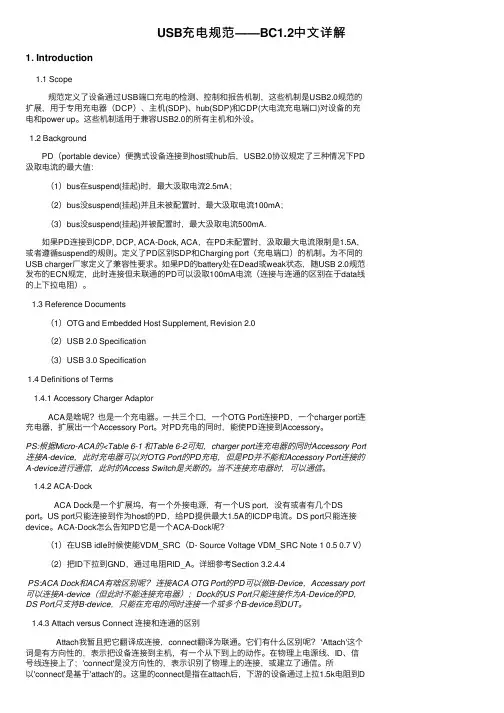

USB充电规范——BC1.2中⽂详解1. Introduction1.1 Scope规范定义了设备通过USB端⼝充电的检测、控制和报告机制，这些机制是USB2.0规范的扩展，⽤于专⽤充电器（DCP）、主机(SDP)、hub(SDP)和CDP(⼤电流充电端⼝)对设备的充电和power up。

这些机制适⽤于兼容USB2.0的所有主机和外设。

1.2 BackgroundPD（portable device）便携式设备连接到host或hub后，USB2.0协议规定了三种情况下PD 汲取电流的最⼤值：（1）bus在suspend(挂起)时，最⼤汲取电流2.5mA；（2）bus没suspend(挂起)并且未被配置时，最⼤汲取电流100mA；（3）bus没suspend(挂起)并被配置时，最⼤汲取电流500mA.如果PD连接到CDP, DCP, ACA-Dock, ACA，在PD未配置时，汲取最⼤电流限制是1.5A，或者遵循suspend的规则。

定义了PD区别SDP和Charging port（充电端⼝）的机制。

为不同的USB charger⼚家定义了兼容性要求。

如果PD的battery处在Dead或weak状态，随USB 2.0规范发布的ECN规定，此时连接但未联通的PD可以汲取100mA电流（连接与连通的区别在于data线的上下拉电阻）。

1.3 Reference Documents（1）OTG and Embedded Host Supplement, Revision 2.0（2）USB 2.0 Specification（3）USB 3.0 Specification1.4 Definitions of Terms1.4.1 Accessory Charger AdaptorACA是啥呢？也是⼀个充电器。

⼀共三个⼝，⼀个OTG Port连接PD，⼀个charger port连充电器，扩展出⼀个Accessory Port。

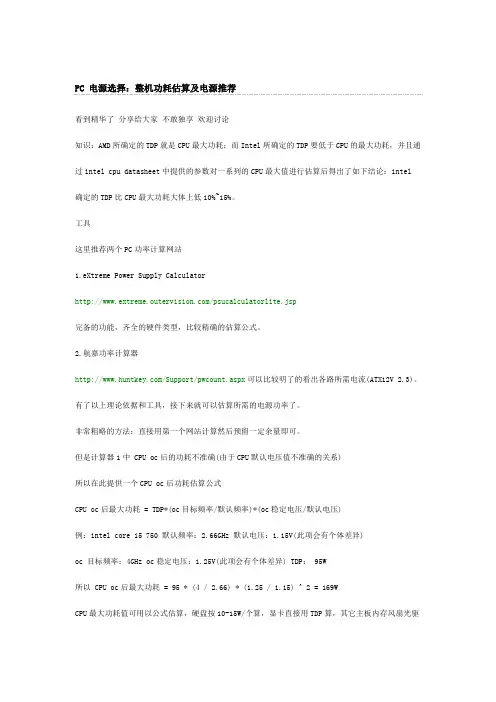

PC 电源选择：整机功耗估算及电源推荐看到精华了分享给大家不敢独享欢迎讨论知识：AMD所确定的TDP就是CPU最大功耗；而Intel所确定的TDP要低于CPU的最大功耗，并且通过intel cpu datasheet中提供的参数对一系列的CPU最大值进行估算后得出了如下结论：intel 确定的TDP比CPU最大功耗大体上低10%~15%。

工具这里推荐两个PC功率计算网站1.eXtreme Power Supply Calculator/psucalculatorlite.jsp完备的功能，齐全的硬件类型，比较精确的估算公式。

2.航嘉功率计算器/Support/pwcount.aspx可以比较明了的看出各路所需电流(ATX12V 2.3)。

有了以上理论依据和工具，接下来就可以估算所需的电源功率了。

非常粗略的方法：直接用第一个网站计算然后预留一定余量即可。

但是计算器1中 CPU oc后的功耗不准确(由于CPU默认电压值不准确的关系)所以在此提供一个CPU oc后功耗估算公式CPU oc后最大功耗 = TDP*(oc目标频率/默认频率)*(oc稳定电压/默认电压)例：intel core i5 750 默认频率：2.66GHz 默认电压：1.15V(此项会有个体差异)oc 目标频率：4GHz oc稳定电压：1.25V(此项会有个体差异) TDP： 95W所以 CPU oc后最大功耗 = 95 * (4 / 2.66) * (1.25 / 1.15) ^ 2 = 169WCPU最大功耗值可用以公式估算，硬盘按10-15W/个算，显卡直接用TDP算，其它主板内存风扇光驱键鼠之类算50-60W，以上各项加总后得到的值再留一定的余量即可得出需要选用电源的额定瓦数(计算误差在余量中可以补足)。

额定瓦数确定之后需要看下电源各路输出需要满足怎样的条件，特别是电源是12V输出。

要点：1. 余量的多少看乎个人的要求：1)日后是否有组多卡或者升级的需要；2)是否在意电源的效率。

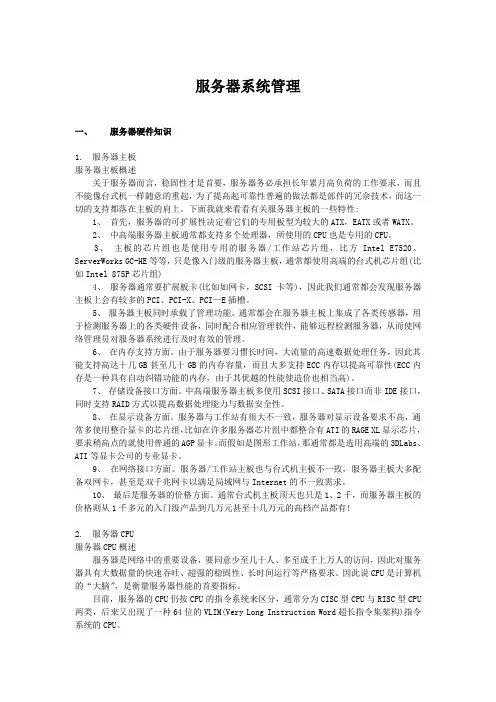

服务器系统管理一、服务器硬件知识1.服务器主板服务器主板概述关于服务器而言，稳固性才是首要，服务器务必承担长年累月高负荷的工作要求，而且不能像台式机一样随意的重起，为了提高起可靠性普遍的做法都是部件的冗余技术，而这一切的支持都落在主板的肩上。

下面我就来看看有关服务器主板的一些特性:1、首先，服务器的可扩展性决定着它们的专用板型为较大的ATX，EATX或者WATX。

2、中高端服务器主板通常都支持多个处理器，所使用的CPU也是专用的CPU。

3、主板的芯片组也是使用专用的服务器/工作站芯片组，比方Intel E7520、ServerWorks GC-HE等等，只是像入门级的服务器主板，通常都使用高端的台式机芯片组(比如Intel 875P芯片组)4、服务器通常要扩展板卡(比如如网卡，SCSI卡等)，因此我们通常都会发现服务器主板上会有较多的PCI、PCI-X、PCI—E插槽。

5、服务器主板同时承载了管理功能。

通常都会在服务器主板上集成了各类传感器，用于检测服务器上的各类硬件设备，同时配合相应管理软件，能够远程检测服务器，从而使网络管理员对服务器系统进行及时有效的管理。

6、在内存支持方面。

由于服务器要习惯长时间，大流量的高速数据处理任务，因此其能支持高达十几GB甚至几十GB的内存容量，而且大多支持ECC内存以提高可靠性(ECC内存是一种具有自动纠错功能的内存，由于其优越的性能使造价也相当高)。

7、存储设备接口方面。

中高端服务器主板多使用SCSI接口、SATA接口而非IDE接口，同时支持RAID方式以提高数据处理能力与数据安全性。

8、在显示设备方面。

服务器与工作站有很大不一致，服务器对显示设备要求不高，通常多使用整合显卡的芯片组，比如在许多服务器芯片组中都整合有ATI的RAGE XL显示芯片，要求稍高点的就使用普通的AGP显卡。

而假如是图形工作站，那通常都是选用高端的3DLabs、ATI等显卡公司的专业显卡。

开关电源技术参数随着科学技术的发展，尤其是计算机、通信和航空事业的迅速发展，人们对各种仪器设备的体积、重量、效率要求是越来越高。

这就为体积小、重量轻、效率高的开关稳压电源提供广阔的发展空间。

下面我们给出开关电源的主要技术参数，客户选用产品时应参阅相应产品的技术规格书。

一.主要技术参数1、交流输入电压范围：85-132VAC,176-265VAC或85-265VAC2、输入频率范围：47-63Hz3、直流输入电压范围:9-28VDC.18-36VDC.36-72VDC、85-176VDC.200-400VDC.4、输出电压：DC2.5-240V5、输出功率：2.5W-4KW6、效率：＞75%（典型值）7、线性调整率:≤0.5%8、负载调整率：≤1%9、纹牵扯噪声：≤l%V o10、输出保持时间:20ms（220VAC,典型值）11、启动时间：12、温度系数：＜±0.03%/。

C13、输出电压调整范围：±10%（主路）14、输出过载保护：105%-150%15、输出过压保护：115%-150%16、耐压:输入-输出3KVAC∕Inin(1.5KVAC∕min),输入一地1.5KVAC∕min.输出一地0.5KVDC∕min17、绝缘阻抗：2100M。

(500VDC)18、工作环境温度：0-45o C.-10o C-60o C.-25o C-60o C.-25o C-75o C19、安全标准:符合GB4943,U1.1950,EN60950,CE,CCC等安全规范20、EMC标准：符合EN55022C1.ASSB,FCCPar115,EN6100021.寿命：可以在45。

C的环境温度下，满载工作一年以上。

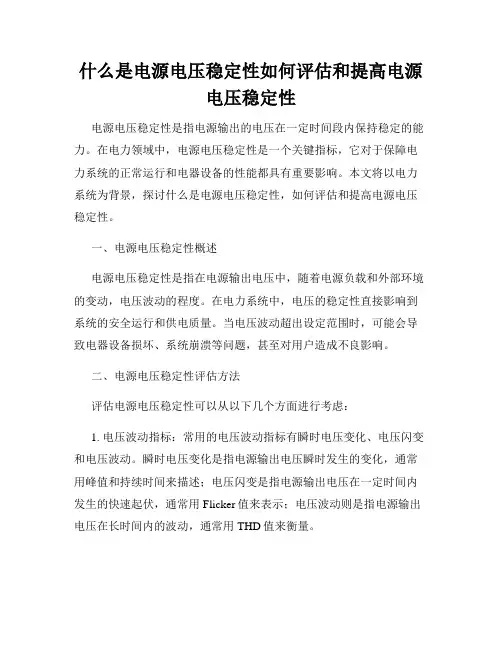

什么是电源电压稳定性如何评估和提高电源电压稳定性电源电压稳定性是指电源输出的电压在一定时间段内保持稳定的能力。

在电力领域中，电源电压稳定性是一个关键指标，它对于保障电力系统的正常运行和电器设备的性能都具有重要影响。

本文将以电力系统为背景，探讨什么是电源电压稳定性，如何评估和提高电源电压稳定性。

一、电源电压稳定性概述电源电压稳定性是指在电源输出电压中，随着电源负载和外部环境的变动，电压波动的程度。

在电力系统中，电压的稳定性直接影响到系统的安全运行和供电质量。

当电压波动超出设定范围时，可能会导致电器设备损坏、系统崩溃等问题，甚至对用户造成不良影响。

二、电源电压稳定性评估方法评估电源电压稳定性可以从以下几个方面进行考虑：1. 电压波动指标：常用的电压波动指标有瞬时电压变化、电压闪变和电压波动。

瞬时电压变化是指电源输出电压瞬时发生的变化，通常用峰值和持续时间来描述；电压闪变是指电源输出电压在一定时间内发生的快速起伏，通常用Flicker值来表示；电压波动则是指电源输出电压在长时间内的波动，通常用THD值来衡量。

2. 负载变化影响：电源输出电压稳定性还与负载的变化有关。

当负载突然增加或减少时，电源的稳定性可能会受到影响。

因此，评估电源电压稳定性时需要考虑负载变化对电源的影响。

3. 外部环境因素：外部环境因素也是影响电源电压稳定性的重要因素，例如温度变化、输入电压波动和干扰等。

这些因素可能导致电源输出电压的波动，并对电源的稳定性产生影响。

三、提高电源电压稳定性的方法为了提高电源电压稳定性，可以采取以下几个措施：1. 选择合适的电源：不同类型的电源具有不同的电压稳定性能。

在选购电源时，可以参考电源的参数指标，如电压调节率和负载调整率等，选择具有较好稳定性的电源。

2. 使用稳压器件：稳压器件可以帮助实现对电源输出电压的调节和稳定控制。

通过在电源输出端加入稳压器件，可以减小电压波动和提高稳定性。

3. 优化电源设计：对于大功率电源或特殊场景下的电源，可以通过优化电路设计、提高散热能力和采用降低电源波动的技术手段，来提高电源电压稳定性。

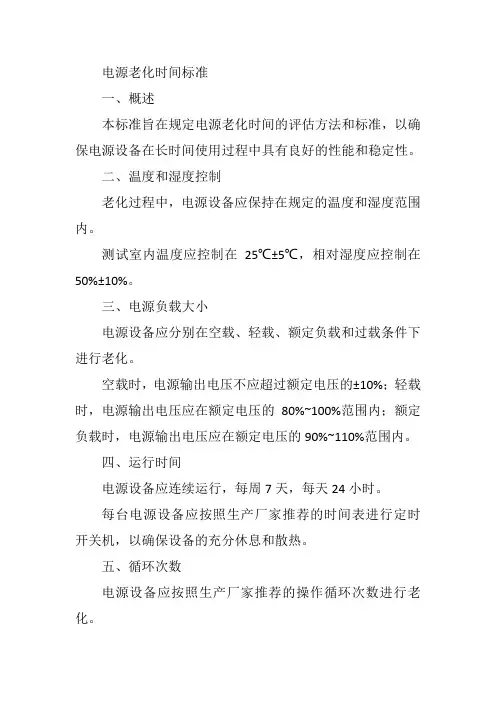

电源老化时间标准一、概述本标准旨在规定电源老化时间的评估方法和标准，以确保电源设备在长时间使用过程中具有良好的性能和稳定性。

二、温度和湿度控制老化过程中，电源设备应保持在规定的温度和湿度范围内。

测试室内温度应控制在25℃±5℃，相对湿度应控制在50%±10%。

三、电源负载大小电源设备应分别在空载、轻载、额定负载和过载条件下进行老化。

空载时，电源输出电压不应超过额定电压的±10%；轻载时，电源输出电压应在额定电压的80%~100%范围内；额定负载时，电源输出电压应在额定电压的90%~110%范围内。

四、运行时间电源设备应连续运行，每周7天，每天24小时。

每台电源设备应按照生产厂家推荐的时间表进行定时开关机，以确保设备的充分休息和散热。

五、循环次数电源设备应按照生产厂家推荐的操作循环次数进行老化。

操作循环次数是指电源设备的开/关次数，每次开/关操作应间隔一定的时间，以避免设备过热。

六、故障检测与修复在老化过程中，应定期检查电源设备的各项性能指标，包括电压、电流、温度等。

当发现故障时，应及时停机并进行修复，修复后应重新进行老化。

七、性能测试在老化过程中，应定期对电源设备的性能进行测试，包括输出电压、输出电流、效率等。

测试结果应符合生产厂家提供的性能指标。

八、外观检测在老化过程中，应定期检查电源设备的外观，包括外壳、线缆、按键等。

应确保设备无划痕、变形、变色等不良现象。

九、环境适应性测试在老化过程中，应模拟各种实际使用环境对电源设备进行测试，包括高温、低温、潮湿、干燥等环境。

常用三端稳压功能介绍常用的三端稳压功能指的是在电源电压输入端、输出端和地端分别设置稳压功能，用于保持输出电压的稳定性。

这种设计主要用于电子设备和电路的稳压电源中，可以有效地防止电压的波动和干扰对电子设备的损坏，并确保设备的正常运行。

三端稳压功能可以分为线性稳压和开关稳压两种方式。

线性稳压通过可变电阻和电感器调整电流的大小，从而实现稳定输出电压。

开关稳压则通过开关管实现对输出电流的调整，更加高效而稳定。

三端稳压功能主要有以下几种：1.输出端稳压功能：这是稳压电源中最基本的功能之一、输出端稳压功能可以通过调整输出电流的大小来保持输出电压的稳定性。

它一般通过电流反馈来实现，将输出电流与参考电流进行比较，然后调整开关管的导通时间来控制输出电流。

这样就能够保持输出电流的稳定性，从而实现稳压功能。

2.输入端稳压功能：输入端稳压功能主要用于保护电源电压输入端不受功率因数、电压波动和电流涌入等因素的影响。

它一般通过电压反馈来实现，将输入电压与参考电压进行比较，然后调整开关管的导通时间来控制输入电压的大小。

这样就能够保持输入电压的稳定性，从而实现稳压功能。

3.地端稳压功能：地端稳压功能主要用于防止地线电压波动和干扰对电子设备的干扰。

地端稳压功能通过将地线与电源电压输入端和输出端相连，将地线电压与参考电压进行比较，然后调整开关管的导通时间来控制地线电压的大小。

这样就能够保持地线电压的稳定性，从而实现稳压功能。

除了以上三种常用的稳压功能，还有其他一些附加功能可以增强稳压电源的性能。

例如，过流保护功能可以保护电子设备免受电流过大的损害；过压保护功能可以保护电子设备免受电压过高的损害；短路保护功能可以保护电子设备免受电路短路的损害。

总之，常用的三端稳压功能是保持输出电压的稳定性，可以通过输出端稳压功能、输入端稳压功能和地端稳压功能来实现。

这种设计可以有效地防止电压的波动和干扰对电子设备的损坏，并确保设备的正常运行。

通过添加附加功能，还可以提供更全面的保护和稳定性，提高稳压电源的性能。

电脑电源电压引言电脑是我们日常生活中必不可少的工具，它的正常运行离不开一个稳定的电源供应。

而电源电压则是电脑电源的一个重要参数，它直接影响着电脑的稳定性和性能表现。

本文将会介绍电脑电源电压的相关知识，包括电源电压的定义、常见的电源电压规格以及电源电压的测试方法等内容。

定义电源电压是指电源输出的电压大小。

在电脑中，电源电压通常被分为直流（Direct Current，简称DC）电压和交流（Alternating Current，简称AC）电压两种。

直流电压是一种恒定的电压，它是由电源通过整流电路转换后输出的。

交流电压则是一种周期性变化的电压，它是由电源通过变压器将交流电转换为直流电后输出的。

常见的电源电压规格在电脑领域，常见的电源电压规格有以下几种：1.12V：12V是电脑电源中最常见的电压规格之一。

它用于供电主板、显卡、硬盘等关键组件。

2.5V：5V是另一个常见的电压规格。

它主要用于供电USB接口、风扇等设备。

3. 3.3V：3.3V是一种较低的电压规格，通常用于供电一些低电压的电路和芯片。

这些电源电压规格是根据电脑硬件组件的需求而确定的，不同的硬件组件对电源电压的要求也不同，因此在选择电源时需要根据实际需求进行选择。

电源电压的测试方法为了确保电源电压的稳定性和准确性，我们需要对电源电压进行测试。

下面是一种常见的测试方法：1.使用电压表：将电压表的探头插入电源电压输出插座，观察电压表的读数。

如果读数接近电源电压规格，并且稳定在一定范围内，说明电源电压正常。

2.使用软件工具：一些专业的电脑硬件监控软件可以监测电脑电源的状态，包括电压。

通过这些软件可以实时监测电源电压，并进行记录和分析。

需要注意的是，在进行电源电压测试时需要遵循相关的安全操作规范，避免电击等危险。

电源电压问题及解决方法有时电源电压可能会出现问题，比如过高或过低。

这些问题可能会导致电脑无法正常工作甚至损坏硬件。

以下是一些常见的电源电压问题及解决方法：1.电压过高：如果电源电压过高，可能会导致硬件过热、损坏等问题。

TPS3510特性：•12V、5V、3.3V过压保护和闭锁•5V和3.3V欠压保护和锁定•开漏输出级故障保护输出•开路漏极功率良好输出信号，用于功率良好输入，3.3V和5V•电源良好延迟；300msTPS3510，150msTPS3511•5V和3.3V电源短路合闸保护的75ms延时•2.3毫秒PSON控制到FPO关闭延迟•38毫秒PSON控制解除平衡•73-µs宽度噪声消光•宽电源电压范围从4伏到15伏描述TPS3510/1设计用于个人计算机开关电源系统的外部组件。

它提供保护电路、电源良好指示灯、故障保护输出(FPO)和PSON控制。

过电压保护(OVP)监控3.3V、5V和12V(通过VDD引脚检测12V 信号)。

欠压保护(UVP)监控3.3V和5V。

当检测到OV或UV条件时，电源良好输出(PGO)设置为低，FPO锁定在高电平。

PSON从低到高重置保护闩锁。

当PSON设置为低电平和去抖动后75毫秒，UVP功能被启用。

此外，在关断时有2.3毫秒的延迟(以及另外38毫秒的去抖动)。

开机时没有延迟。

电源良好特性监测PGI、3.3V和5V，并在输出准备就绪时发出电源良好信号。

TPS3510/1的特点是在-40°C到85°C的温度下工作。

典型应用×=不确定FPO=L表示：故障、未闭锁FPO=H表示：故障、被锁定PGO=L表示：故障PGO=H表示：无故障功能框图时序图引脚说明：名称引脚I/O 说明FPO 3 O 反向故障保护输出，开漏输出级GND 2 接地PGI 1 I 电源良好输入PGO 8 O 功率良好输出，开路漏极输出级PSON 4 I 开/关控制VDD 7 I 电源电压/12V过压保护输入引脚VS33 5 I 3.3V过/欠压保护VS5 6 I 5V过/欠压保护详细说明电源良好和电源良好延迟PC电源通常由计算机提供电源良好的信号。

PGO是一个功率良好的信号，PC电源应将其定义为高电平，以指示5V和3.3V输出高于欠电压阈值。

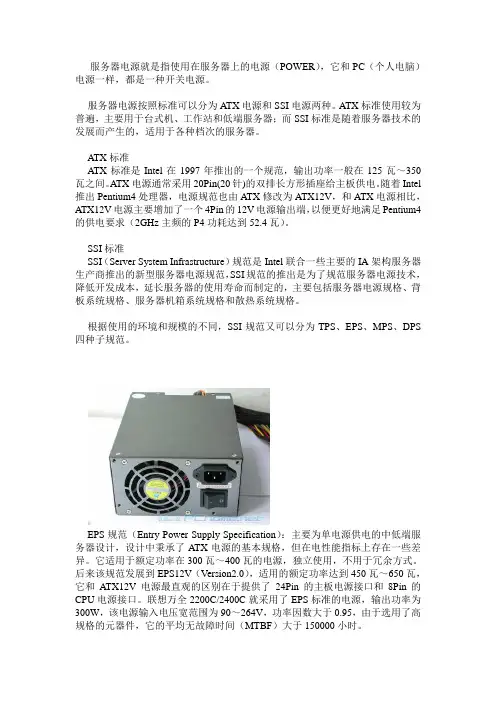

服务器电源就是指使用在服务器上的电源（POWER），它和PC（个人电脑）电源一样，都是一种开关电源。

服务器电源按照标准可以分为ATX电源和SSI电源两种。

ATX标准使用较为普遍，主要用于台式机、工作站和低端服务器；而SSI标准是随着服务器技术的发展而产生的，适用于各种档次的服务器。

ATX标准ATX标准是Intel在1997年推出的一个规范，输出功率一般在125瓦～350瓦之间。

ATX电源通常采用20Pin(20针)的双排长方形插座给主板供电。

随着Intel 推出Pentium4处理器，电源规范也由ATX修改为ATX12V，和ATX电源相比，ATX12V电源主要增加了一个4Pin的12V电源输出端，以便更好地满足Pentium4的供电要求（2GHz主频的P4功耗达到52.4瓦）。

SSI标准SSI（Server System Infrastructure）规范是Intel联合一些主要的IA架构服务器生产商推出的新型服务器电源规范，SSI规范的推出是为了规范服务器电源技术，降低开发成本，延长服务器的使用寿命而制定的，主要包括服务器电源规格、背板系统规格、服务器机箱系统规格和散热系统规格。

根据使用的环境和规模的不同，SSI规范又可以分为TPS、EPS、MPS、DPS 四种子规范。

EPS规范（Entry Power Supply Specification）：主要为单电源供电的中低端服务器设计，设计中秉承了ATX电源的基本规格，但在电性能指标上存在一些差异。

它适用于额定功率在300瓦～400瓦的电源，独立使用，不用于冗余方式。

后来该规范发展到EPS12V（Version2.0），适用的额定功率达到450瓦～650瓦，它和ATX12V电源最直观的区别在于提供了24Pin的主板电源接口和8Pin的CPU电源接口。

联想万全2200C/2400C就采用了EPS标准的电源，输出功率为300W，该电源输入电压宽范围为90～264V，功率因数大于0.95，由于选用了高规格的元器件，它的平均无故障时间（MTBF）大于150000小时。

电脑电源标准
电脑电源标准一般包括以下几个方面：
1. 电压范围：电脑电源需要在一定的电压范围内工作。

一般情况下，电脑电源的工作电压范围为180至250伏。

台式计算机的电源工作电压范围一般
为200\~230V，而笔记本电脑的电源工作电压范围一般为100\~240V。

2. 稳定性：电源输出的直流电应保持稳定，不能有过多的波动，否则会影响电脑的运行。

3. 抗干扰能力：电源应具备抗干扰能力，以减少其他电器对电脑的影响。

4. 兼容性：电源应具备标准的电源规格，符合标准开关电源的各项功能参数，并提供标准的稳定的电压和电流。

5. 功率：电源的功率应足够大，以满足电脑各部件的供电需求。

一般来说，台式计算机的电源功率应在300W以上，而笔记本电脑的电源功率则根据
具体机型而有所不同。

6. 能效：随着环保意识的提高，电源的能效也成为了重要的标准之一。

高能效的电源不仅能够节约能源，还有助于减少环境污染。

7. 噪音：电源在工作过程中应尽可能地减少噪音，以保证用户的使用体验。

8. 安全：电源应具备安全保护功能，如过载保护、过压保护、欠压保护等，以保障用户的使用安全。

总的来说，一个合格的电脑电源标准应该具备电压范围合适、稳定性好、抗干扰能力强、兼容性好、功率足够、能效高、噪音低、安全可靠等特点。

电脑机箱电源的种类及规格第一节机箱的种类及规格机箱作为电脑主要配件的载体，其主要任务就是固定与保护配件。

而电源的作用就是把市电(22OV 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。

它们都是标准化、通用化的电脑外设。

从外形上讲，机箱有立式和卧式之分，以前基本上都采用的是卧式机箱，而现在一般采用立式机箱。

主要是由于立式机箱没有高度限制，在理论上可以提供更多的驱动器槽，而且更利于内部散热。

如果从结构上分，机箱可以分为AT 、ATX 、Micro ATX 、NLX 等类型，目前市场上主要以ATX 机箱为主。

在ATX 的结构中，主板是安装在机箱的左上方，并且是横向放置的。

而电源安装位置在机箱的右上方，前方的位置是预留给储存设备使用的，而机箱后方则预留了各种外接端口的位置。

这样规划的目的就是在安装主板时，可以避免I/O 口的过于复杂，而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。

整体上也能够让使用者在安装适配器、内存或者处理器时，不会移动其他设备。

这样机箱内的空间就更加宽敞简洁，对散热很有帮助。

在机箱的规格中，最重要的就是主板的定位孔，因为定位孔的位置和多少决定着机箱所能使用主板的类型。

比如说，ATX 机箱标准规格中，共有17 个主板定位孔，而ATX 主板真正使用的只有其中的9 个，其他的孔主要是为了兼容其他类型的主板而设计的。

电脑电源种类及规格1．AT电源AT电源应用在AT机箱内，其功率一般在150~250W之间，共有4路输出（±5V，±12V），另外向主板提供一个PG（接地）信号。

输出线为两个6芯插座和几个4芯插头，其中两个6芯插座为主板提供电力。

AT 电源采用切断交流电网的方式关机，不能实现软件开关机。

2．ATX电源ATX电源和AT电源相比较，最明显的就是增加了±3.3V和+5V StandBy两路输出和一个PS-ON信号，并将电源输出线改成一个20芯的电源线为主板供电，在外形规格和尺寸方面并没有发生太大的变化。

电脑电源重要性一、电源的重要性：电源的功能是很关键的，因为它为PC的各个部件提供动力。

鉴于电源对PC的安全性和可靠性的重要作用，所以必须了解电源的功能和限制，以及电源可能出现的故障和解决方法。

二、电源分类：（七类）过时的现代的PC/XT、AT/Desk、AT/Tower、Baby-AT(全尺寸AT的短缩版本) LPX（PS/2、比Baby-AT更小）、ATX、SFX（small form factor、用于Micro-ATX主板、90W~145W）ATX尺寸：150*140*86MM，SFX尺寸：125*100*63.51MM三、电源各组电压的功能：电源全称：恒电压半桥式正向变换开关电源（脉宽调制PWM控制他激式直流开关电源）以+5V为基准电压。

AT电源：+5V、-5V、+12V、-12V；ATX电源：于AT电源基础上增加+3.3v、+5VSB、PS-ON（信号）。

1、+5V（红色线）：转换各种逻辑电路。

2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V或+3.3V）。

3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O 控制电路供电。

4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。

5、PS-ON（绿色线）：负责操作系统管理电源的开关，是一种主板信号，和+5VSB一起统称为软电源。

小于1V时开启电源、大于4.5V时关闭电源，实现软件开关机、网络远程唤醒功能（设置唤醒时间、通过键盘开机）。

（和GND接电线短接就可启动电源）6、-5V（白色线）:（负电压很少使用、如SFX去掉了-5V）7、-12V（蓝色线）:PG信号(Power Good、灰色线、+5V信号(+3.0~+6.0V))：系统启动前，电源(电源打开后0.1秒~0.5秒发出该信号)进行内部检查和测试，测试通过则发给主板一个信号，故电源的开启受控于主板上的电源监控部件。

ACDC电源模块掉电保持时间解析
ACDC电源模块掉电保持时间是指从交流电掉电到输出电压，下降到精确度-2%之外的时间差值，简单来说是开关电源在没有输⼊后，还能保持多长时间输出。

在测量仪器、数据采集系统、伺服系统以及机器⼈等应⽤场合，⼀般在检测掉电后需进⾏状态设置和必要的系统配置，这需要在掉电后，电源还需给系统提供⼀定时间的供电。

常见的电源在交流电输⼊后，先通过整流滤波得到直流电压，最后通过DC变换器转换成我们所需的直流输出电压。

电源在掉电后，由输⼊滤波电容存储的能量输出供电，滤波电容电压会逐渐下降，控制电路通过调整占空⽐可以实现额定的输出电压，直到电容电压下降到控制电路能调整的范围之外，输出电压才会开始下降。

假设⼀款电源产品的电压Vo=5V、功率P=20W、效率η=0.78，DC-DC部分可正常⼯作的最低电压Vin_min=100V，电源内部输⼊滤波电容Cin=47uF，220VAC输⼊整流滤波后的有波纹直流电压Vin_nor=308V。

根据能量守恒得出以下公式：0.5*Cin* (Vin_mor2-Vin_min2)=t*P/η，t=77.9ms。

从上可以得知，AC-DC电源内部输⼊的滤波电容Cin、DC-DC部分最低⼯作电压以及效率都⽆法改变，所以电源本⾝的掉电保持时间⽆法改变。

假如想增加掉电时间，可以在电源前端再接⼀级整流滤波，外接的滤波电容与电源内部的输⼊滤波电容是并联关系，这增加了Cin，从⽽增加掉电保持时间。

也可以选取⼤的输⼊电容，其次输出电容是⽆影响的。

在⼀些常规的场合，ACDC电源模块⼀般都能满⾜要求，但是在⼀些特殊的场合，市场上常规的电源的掉电保持时间很多⽆法满⾜其要求。

电源动态响应标准一、概述电源动态响应标准是衡量电源系统在快速变化负载条件下的性能表现。

它反映了电源在负载变化过程中，输出电压或电流的稳定性和响应速度。

良好的电源动态响应能够确保电源在负载变化时，输出保持稳定，并且能够迅速适应负载的变化。

二、标准要求1.输出电压或电流的稳定性：在负载变化的过程中，输出电压或电流的波动应保持在一定范围内。

对于不同的应用场景，这个范围会有所不同。

一般来说，对于关键负载，要求电压或电流的波动不超过±5%。

2.响应速度：电源应对负载变化的响应速度也是一个重要的指标。

一般来说，电源应在几百毫秒内完成负载变化的响应。

对于一些关键应用，这个时间可能需要更短。

3.负载突增能力：当负载突然增加时，电源应能够承受这种突增的负载，并保持稳定的输出。

4.噪声和干扰抑制：电源应能够抑制来自电网和内部元件的噪声和干扰，以减少对输出稳定性的影响。

5.过载和短路保护：电源应具备过载和短路保护功能，以防止设备损坏和火灾事故的发生。

三、测试方法1.使用电子负载仪进行测试：电子负载仪可以模拟实际负载的变化情况，并测量电源的动态响应性能。

通过调整电子负载仪的负载变化速率和变化幅度，可以测试电源在不同情况下的性能表现。

2.使用模拟电路进行测试：通过模拟实际电路中的负载变化情况，测试电源的动态响应性能。

这种方法可以更真实地反映电源在实际应用中的表现。

3.实时监测输出：通过实时监测电源的输出电压或电流，可以评估电源的动态响应性能。

这种方法可以发现电源在负载变化过程中的不稳定现象，并及时采取措施进行修正。

四、实现方法1.选择合适的功率器件：选择适合的功率器件可以改善电源的动态响应性能。

例如，使用快速的功率MOSFET或IGBT可以加快开关速度，提高电源的响应速度。

2.优化控制算法：优化控制算法可以改善电源的动态响应性能。

例如，采用先进的PID控制算法可以加快系统的响应速度，并提高输出电压或电流的稳定性。

Hold-up time是指在输入电压发生变化时，电源输出的电压能够保持在规定范围内的时间。

这一指标是衡量电源输出端稳定性和可靠性的重要参数，广泛应用于各类电子设备和系统中。

为了确保产品的质量和安全性，hold-up time测试成为了电源设备生产和质量控制过程中的必要环节。

Hold-up time测试标准主要从以下几个方面进行规定和要求：1. 测试条件在进行hold-up time测试时，需要确定测试的环境条件。

包括输入电压范围、输入电压变化速度、负载情况等。

这些条件的设定与实际使用环境下的情况相符合，能够真实反映电源设备在实际工作中的性能表现。

2. 测试方法hold-up time测试通常采用的是断电测试法。

在此测试中，首先将电源输入电压稳定在额定值，然后突然将输入电压切断，观察输出端电压的变化情况。

通过对电源输出端电压的变化规律进行测试和分析，来确定其hold-up time的值。

3. 测试设备为了保证测试的准确性和可靠性，需要选择合适的测试设备。

包括稳压电源、示波器、负载模拟器等。

这些设备需要具备较高的精度和稳定性，以确保测试结果的可靠性。

4. 测试过程在进行hold-up time测试时，需要严格按照测试标准和程序进行操作。

包括设备连接、测试参数设定、实际测试操作等。

还需要记录测试过程中的各项数据，以备后续分析和验证。

5. 测试结果评定hold-up time测试的结果将直接影响产品的质量评定和性能认证。

根据所制定的测试标准，对测试结果进行评定和判定。

当测试结果符合要求时，产品将具备较高的稳定性和可靠性，可以投放市场销售和应用。

反之，则需要进行相应的改进和调整。

6. 结果验证为了确保测试结果的准确性和可靠性，需要对测试结果进行验证。

通过重复测试、对比分析等手段，验证所得到的hold-up time测试结果的正确性和可信度。

在进行hold-up time测试时，需要严格遵守相关的标准和要求，确保测试过程的科学性和规范性。

输出电压保持时间■概要输出电压保持时间是指当电源回路的输入部被停止供电后，输出电压的保持时间。

微处理器或RAM等的Backup电路也是电压保持电路。

依据电压保持时间来选用诸如大容量的电容或锂电池。

至于电容，其容量与电压保持时间有很大的关系。

此次介绍输出电压保持时间与电容容量的关系。

■原理若要保持输出电压，输出电容就须蓄能。

然而当有负载连接输出时，输出电容储存的能量总会以负载电流的形式被释放。

这个放电特性是由C x R 的时间常数决定的，电压保持时间也同样受此影响。

在升压电路中，当输出时间短且不考虑输出电压下降的情况时，可以用增大输出电容的容量这种简单的方法解决。

为了避免出现输出电压降低的情况，可加大输入电容的容量。

如果当外部的电源供电停止时，输入电容可给相邻的元器件供电，使可以正常工作，电路输出电压也不会下降。

电容单位时间内的蓄电量，可由下式表示。

W C=12×C×V2×1t（W）公式表明，储能主要依存于电容的外加电压和电容的容量值。

■例题计算下图给出输入输出条件的设定。

W OUT=0.495W，V IN=5.0V，V OUT=3.3V，I OUT=0.15A，η=0.8输出电压保持时间（t）：0.07S首先，求出输出功率：W OUT=V OUT×I OUT=3.3×0.15=0.495（W）其次，为了保持0.495W的输出功率，可求出相应的输入功率。

W IN=W OUT/η=0.495/0.8=0.62（W）通过下式求出能够满足输入功率要求的输入电容的容值。

W C =12×C IN ×（V IN −V OUT ）2×1tC IN =2×W IN ×t （V IN −V OUT ）2将“VIN =5.0〔V 〕，WIN =0.62〔W 〕，t=0.07”代入上式。

C IN =2×0.62×0.07（5.0−3.3）2=30（mF ）因此，当CIN = 30 [mF]或更高时，在外部电源供电停止后，输出电压可保持0.07秒以上。

电源测试方法编制：审核：批准：目录1.0目的--------------------------------------------42.0适用范围----------------------------------------43.0测试项目----------------------------------------44.0测试所用仪器、设备及材料------------------------45.0测试方法---------------------------------------55.1测量的一般要求--------------------------------------55.2最大输入电流----------------------------------------55.3启动冲击电流 -----------------------------------------65.4交调测试---------------------------------------------75.5输出电压范围 -----------------------------------------85.6电压调整率------------------------------------------85.7负载调整率-----------------------------------------95.8稳压精度---------------------------------------------95.9纹波及输出杂音电压 ------------------------------------95.10反灌杂音电流----------------------------------115.11瞬态响应 -------------------------------------------115.12开机延时-------------------------------------------145.13输出电压保持时间-----------------------------------145.14输出电压上升时间 ------------------------------------155.15输出电压跌落时间 ------------------------------------165.16输入过压、欠压及其恢复 -------------------------------165.17输出过压保护 -----------------------------------------175.18输出欠压告警及恢复------------------------------185.19输出限流 --------------------------------------------195.20输出短路 --------------------------------------------195.21抗电强度 ---------------------------------------------205.22接触电流 --------------------------------------------215.23绝缘阻抗及接地电阻 ----------------------------------235.24效率 -------------------------------------------------245.25电池均浮充电压、电池充电限流 ------------------------255.26电池欠压保护 ----------------------------------------265.27均流不平衡度 ----------------------------------------266.0引用和参考文件-----------------------------------271.0目的本方法规定了电源基本电气性能的测试方法，目的是为了给电源的测试提供一个方法依据，从而使电源的测试能够正确、准确地进行。
