安徽省安庆十中物理第十章 静电场中的能量精选测试卷

人教版高中物理第十章静电场中的能量精选试卷测试卷附答案一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ-图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1 m，D为AB的中点，如图所示．已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为14 V、6 V和2 V，设场强大小为E，一电量为1×610-C的正电荷从D点移到C点电场力所做的功为W,则A．W=8×610-J E＞8 V/mB．W=6×610-J E＞6 V/mC．W=8×610-J E≤8 V/mD ．W=6×610-J E≤6 V/m 【答案】A 【解析】 【分析】 【详解】试题分析：由题匀强电场中，由于D 为AB 的中点，则D 点的电势102A BD V ϕϕϕ+==，电荷从D 点移到C 点电场力所做的功为W=qU DC =q （φD -φC ）=1×10-6×（10-2）J=8×10-6J ．AB 的长度为1m ，由于电场强度的方向并不是沿着AB 方向，所以AB 两点沿电场方向的距离d ＜1m ，匀强电场中两点电势差与两点沿电场方向的距离成正比，即U=Ed ，所以8/UE V m d=>，故选A ． 考点：电势；电场强度3．如上图所示，有四个等量异种电荷，放在正方形的四个顶点处，A 、B 、C 、D 为正方形四个边的中点，O 为正方形的中心，下列说法中正确的是A ．A 、C 两个点的电场强度方向相反B ．将一带正电的试探电荷匀速从B 点沿直线移动到D 点，电场力做功为零C ．O 点电场强度为零D ．将一带正电的试探电荷匀速从A 点沿直线移动到C 点，试探电荷具有的电势能增大 【答案】B 【解析】 【分析】 【详解】A. 设正方形边长为L ，每个电荷的电量大小为Q ，对A 点研究，两个正电荷在A 点的合场强为零，根据平行四边形法则，两个负电荷在A 点的合场强方向水平向右．则A 点的电场强度方向水平向右．对C 点研究，两个负电荷在C 点的合场强为零，根据平行四边形法则，两个正电荷在C 点的合场强方向水平向右，所以A 、C 两个点的电场强度方向相同．故A 错误；B.在上面两个等量异种电荷的电场中，B 、D 连线是一条等势线．在下面两个等量异种电荷的电场中，B 、D 连线是也一条等势线，所以B 、D 两点的电势相等，将一带正电的试探电荷从B 点沿直线移动到D 点，电场力做功为零，故B 正确．C.两个正电荷在O 点的合场强水平向右，两个负电荷在O 点的合场强也水平向右，所以O 点电场强度不等于零，方向水平向右．故C 错误．D .根据电场的叠加原理可知，AC 连线上场强方向水平向右，则将一带正电的试探电荷匀速从A 点沿直线移动到C 点，电场力做正功，则试探电荷具有的电势能减小，故D 错误； 故选B ． 【点睛】本题的关键是要掌握等量异种电荷的电场线和等势面分布特点，熟练运用电场的叠加原理分析复合场中电势与电场强度的分布情况；注意场强叠加是矢量叠加，电势叠加是代数叠加．4．有一电场强度方向沿x 轴的电场，其电势ϕ随x 的分布满足0sin 0.5(V)x ϕϕπ=，如图所示。

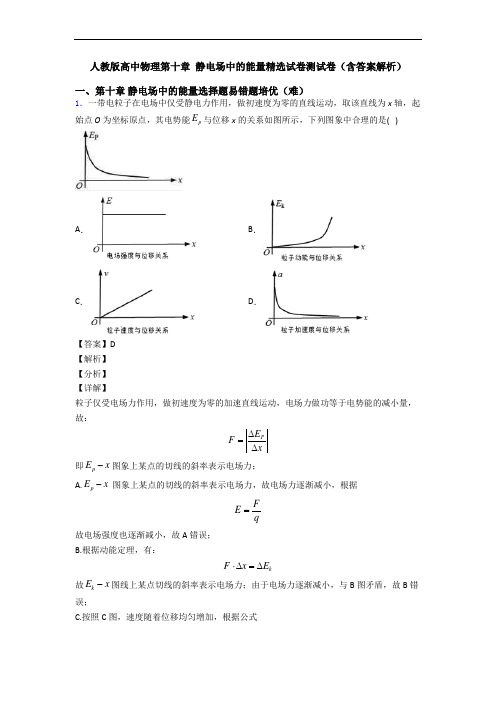

人教版高中物理第十章 静电场中的能量精选试卷测试卷（含答案解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D【解析】【分析】【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：P E F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误；B.根据动能定理，有： k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D.粒子做加速度减小的加速运动，故D 正确．2．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同【答案】D【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．3．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=k q r（q 的正负对应φ的正负）。

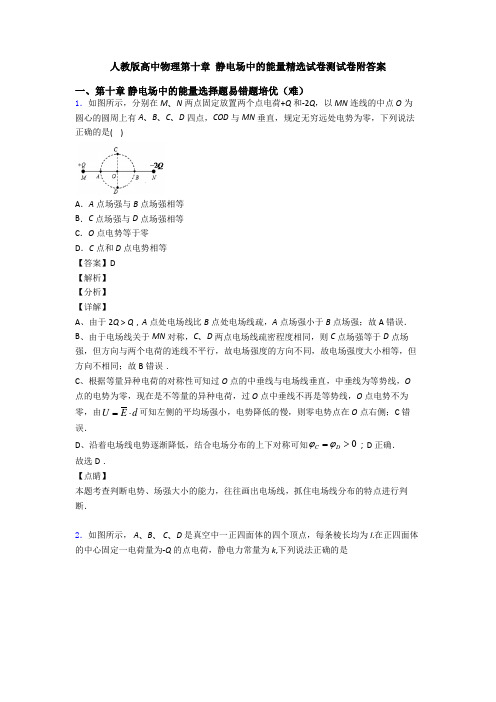

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷培优测试卷一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV 【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．如图所示，在纸面内有一直角三角形ABC ，P 1为AB 的中点， P 2为AP 1的中点，BC =2 cm ，∠A = 30°．纸面内有一匀强电场，电子在A 点的电势能为-5 eV ，在C 点的电势能为19 eV ，在P 2点的电势能为3 eV ．下列说法正确的是A ．A 点的电势为-5 VB ．B 点的电势为-19 VC ．该电场的电场强度方向由B 点指向A 点D ．该电场的电场强度大小为800 V/m 【答案】D 【解析】 【分析】 【详解】 A ．由公式pE qϕ=可知，pA A 5eV5V E qeϕ-===-故A错误．B ．A 到P 2的电势差为2A 5(3)V 8V P U ϕϕ=-=--=B A 4548V 27V U ϕϕ=-=-⨯=-故B 错误．C ．A 点到B 点电势均匀降落，设P 1与B 的中点为P 3,该点电势为：3A 3538V 19V P U ϕϕ=-=-⨯=-C p 19eV19V C E qeϕ===-- P 3点与C 为等势点，连接两点的直线为等势线，如图虚线P 3C 所示．由几何关系知，P 3C 与AB 垂直，所以AB 为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A 点指向B 点，故C 错误．D ．P 3与C 为等势点，该电场的电场强度方向是由A 点指向B 点，所以场强为：28V/cm 800V/m 1U E AP === 故D 正确．4．如图所示,虚线AB 和CD 分别为椭圆的长轴和短轴,相交于O 点,两个等量异号点电荷分别位于椭圆的两个焦点M 、N 上.下列说法中正确的是( )A ．O 点的电场强度为零B ．A 、B 两点的电场强度相同C ．将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先减少后增加 D ．将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先增加后减少 【答案】B 【解析】 【详解】AB.由等量异种电荷的电场线分布情况可知，A 、B 两点的电场强度相同， O 点的电场强度不为零，故A 错误；B 正确；CD. 由等量异种电荷的等势面分布情况可知，A C DB φφφφ>=>正电荷在电势高的地方电势能大，所以将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先增大后减少，将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先减少后增大，故CD 错误。

第十章静电场中的能量精选试卷达标检测（Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。

在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。

C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEdϕ，可知E a<E b，故C正确。

D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。

高中物理第十章静电场中的能量第十章静电场中的能量精选试卷综合测试卷（word含答案）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．如图所示，真空中有一个边长为L的正方体，正方体的两个顶点M、N处分别放置电荷量都为q的正、负点电荷．图中的a、b、c、d是其他的四个顶点，k为静电力常量．下列表述正确是（）A．a、b两点电场强度大小相等，方向不同B．a点电势高于b点电势C．把点电荷+Q从c移到d，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同 【答案】D 【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．3．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷（Word 版含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．3．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷测试卷（含答案解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少【答案】D【解析】【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得C AB 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误；B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B 2Q Q F kmg r+= 所以F 再增大，故B 项错误； C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同【答案】D【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．3．在竖直平面内有水平向右、场强为E=1×104N/C 的匀强电场．在场中有一根长L=2m 的绝缘细线，一端固定在O 点，另一端系质量为0.04kg 的带电小球，它静止时细线与竖直方向成37°角．如图所示，给小球一个初速度让小球恰能绕O 点在竖直平面内做圆周运动，取小球在静止时的位置为电势能和重力势能的零点，下列说法正确的是(cos37°=0.8，g=10m/s 2)A ．小球所带电量为q=3.5×10-5CB ．小球恰能做圆周运动动能最小值是0.96JC ．小球恰能做圆周运动的机械能最小值是1.54JD ．小球恰能做圆周运动的机械能最小值是0.5J【答案】C【解析】对小球进行受力分析如图所示：根据平衡条件得：37mgtan qE ︒=，解得：537310mgtan q C E-︒==⨯，故A 错误；由于重力和电场力都是恒力，所以它们的合力也是恒力在圆上各点中，小球在平衡位置A 点时的势能（重力势能和电势能之和）最小，在平衡位置的对称点B 点，小球的势能最大，由于小球总能量不变，所以在B 点的动能kB E 最小，对应速度B v 最小，在B 点，小球受到的重力和电场力，其合力作为小球做圆周运动的向心力，而绳的拉力恰为零，有：0.40.5370.8mg F N cos ===︒合，而2B v F m L =合，所以2110.522KB B E mv F L J ===合，故B 错误；由于总能量保持不变，即k PG PE E E E C ++=（C 为恒量）．所以当小球在圆上最左侧的C 点时，电势能PE E 最大，机械能最小，由B 运动到A ，()PA PB W E E =--合力，·2W F L =合合力，联立解得：2PB E J =，总能量 2.5PB kB E E E J =+=，由C 运动到A ，()21370.96P W F L sin J W E =+︒==电电电，，所以C 点的机械能为2 1.54?P C E E E J 机=-=，即机械能的最小值为1.54J ，故C 正确，D 错误；故选C ．【点睛】根据小球在平衡位置合力为0，可以求出小球所受的电场力从而得出小球的带电荷量；根据小球恰好在竖直面内做圆周运动这一临界条件，知，在平衡位置处合外力提供圆周运动的向心力从而求出小球动能的最小值．抓住小球能量守恒，电势能最大处小球的机械能最小，根据做功情况分析．4．如图甲所示，平行金属板A 、B 正对竖直放置，C 、D 为两板中线上的两点。

一、选择题1．如图所示为某一点电荷产生的电场中的7条电场线，电场线的分布关于y 轴对称，O 是坐标原点，M 、N 、P 、Q 是以O 为圆心的，一个圆周上的4个点，其中M 、N 两点在y 轴上，Q 点在x 轴上，P 点在第5条电场线上，则下列说法正确的是（ ）A ．M 点的电势和P 点的电势相等B ．将一正点电荷由M 点移到P 点，电势能减小C ．将一负点电荷由N 点分别移到Q 点和P 点，电场力做功NQ NP W WD ．Q 点的电场强度小于M 点的电场强度2．如图所示，一水平放置的金属板正上方有一固定的正电荷Q ，一表面绝缘的带正电小球（可视为质点且不影响Q 的电场），从左端以初速度v 0滑上金属板的上表面，已知金属板上表面光滑，则小球在向右运动到右端的过程中（ ）A ．小球作匀速运动B ．小球先减速运动，后加速运动C ．小球受的电场力作正功D ．小球受的电场力做负功3．两个等量的固定正点电荷连线上有四个点o 、a 、b 、c ，其o 是点电荷连线的中点，a 、b 到左点电荷等距（b 点在外侧），a 、o 距离大于o 、c ，以下说法正确的是（ ）A ．a 、b 两点的电场强度相同B ．a 、b 两点的电势相同C ．四点中电场强度最大是b 点D ．四点中电势最高是b 点4．如图所示，虚线表示某电场中的一组等差等势线，实线是一带负电的粒子只在电场力作用下的运动轨迹。

则下列判断正确的是（ ）A ．电场中A 、B 两点的电势关系为A B ϕϕ>B ．粒子在A 点的加速度比在B 点的加速度大C ．A 处的电场线比B 处的电场线密集D ．粒子运动的过程中，动能与电势能相互转化，总量保持不变，机械能守恒5．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa >φb >φcB ．E a >E b >E cC ．φa –φb =φb –φcD ．E a =E b =E c6．为了研究影响平行板电容器电容的因素，实验中，使电容器的两个极板A 、B 分别带上等量异种电荷，并将A 极板和静电计的外壳分别接地，如图所示。

人教版高中物理第十章 静电场中的能量精选试卷测试题（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．位于正方形四角上的四个等量点电荷的电场线分布如右图所示，ab 、cd 分别是正方形两条边的中垂线，O 点为中垂线的交点，P 、Q 分别为cd 、ab 上的点，且OP ＜OQ . 则下列说法正确的是A ．P 、O 两点的电势关系为p o ϕϕ<B ．P 、Q 两点电场强度的大小关系为E Q <E PC ．若在O 点放一正点电荷，则该正点电荷受到的电场力不为零D ．若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做负功 【答案】B 【解析】 【分析】 【详解】A ．根据电场叠加，由图像可以知道ab 、cd 两中垂线上各点的电势都为零，所以P 、O 两点的电势相等，故A 错；B ．电场线的疏密表示场强的大小，根据图像知E Q <E P ，故B 正确；C ．四个点电荷在O 点产生的电场相互抵消，场强为零，故在O 点放一正点电荷,则该正点电荷受到的电场力为零，故C 错误.D ．P 、Q 电势相等，若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做功为零，故D 错误； 故选B.点睛：根据电场线的方向确定场源电荷的正负.电势的高低看电场线的指向,沿着电场线电势一定降低.电场线的疏密表示场强的大小,;根据电势高低判断功的正负.2．如图所示， A 、B 、 C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A．A 、B 两点的场强相同B ．A 点电场强度大小为283kQl C ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功 【答案】B 【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为6l ，由222836KQ KQ kQE r l l ===⎛⎫⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．3．在竖直平面内有水平向右、场强为E=1×104N/C 的匀强电场．在场中有一根长L=2m 的绝缘细线，一端固定在O 点，另一端系质量为0.04kg 的带电小球，它静止时细线与竖直方向成37°角．如图所示，给小球一个初速度让小球恰能绕O 点在竖直平面内做圆周运动，取小球在静止时的位置为电势能和重力势能的零点，下列说法正确的是(cos37°=0.8，g=10m/s 2)A ．小球所带电量为q=3.5×10-5CB ．小球恰能做圆周运动动能最小值是0.96JC ．小球恰能做圆周运动的机械能最小值是1.54JD ．小球恰能做圆周运动的机械能最小值是0.5J 【答案】C【解析】对小球进行受力分析如图所示：根据平衡条件得：37mgtan qE ︒=，解得：537310mgtan q C E-︒==⨯，故A 错误；由于重力和电场力都是恒力，所以它们的合力也是恒力在圆上各点中，小球在平衡位置A 点时的势能（重力势能和电势能之和）最小，在平衡位置的对称点B 点，小球的势能最大，由于小球总能量不变，所以在B 点的动能kB E 最小，对应速度B v 最小，在B 点，小球受到的重力和电场力，其合力作为小球做圆周运动的向心力，而绳的拉力恰为零，有：0.40.5370.8mg F N cos ===︒合，而2Bv F m L =合，所以2110.522KB B E mv F L J ===合，故B 错误；由于总能量保持不变，即k PG PE E E E C ++=（C 为恒量）．所以当小球在圆上最左侧的C 点时，电势能PE E 最大，机械能最小，由B 运动到A ，()PA PB W E E =--合力，·2W F L =合合力，联立解得：2PB E J =，总能量 2.5PB kB E E E J =+=，由C 运动到A ，()21370.96P W F L sin J W E =+︒==电电电，，所以C 点的机械能为2 1.54?P C E E E J 机=-=，即机械能的最小值为1.54J ，故C 正确，D 错误；故选C ．【点睛】根据小球在平衡位置合力为0，可以求出小球所受的电场力从而得出小球的带电荷量；根据小球恰好在竖直面内做圆周运动这一临界条件，知，在平衡位置处合外力提供圆周运动的向心力从而求出小球动能的最小值．抓住小球能量守恒，电势能最大处小球的机械能最小，根据做功情况分析．4．如图甲所示，a 、b 是一条竖直电场线上的两点，一带正电的粒子从a 运动到b 的速度—时间图象如图乙所示，则下列判断正确的是A ．b 点的电场方向为竖直向下B ．a 点的电场强度比b 点的大C ．粒子从a 到b 的过程中电势能先减小后增大D ．粒子从a 到b 的过程中机械能先增大后减小 【答案】B 【解析】 【详解】A.粒子在a 点时受到的电场力方向向上，大小大于重力，所以电场的方向为竖直向上，故A 错误；B.粒子在b 点时受到的电场力小于重力，所以a 点的电场强度比b 点的大，故B 正确；C.粒子从a 到b 的过程中电场力一直做正功，所以电势能一直减小，故C 错误；D.粒子从a 到b 的过程中，除重力做负功外，只有电场力做正功，则机械能一直增大，故D 错误。
