下载文档原格式
金属材料复习题及答案一、选择题1. 金属材料通常分为哪两大类？A. 铁合金和非铁合金B. 金属材料和非金属材料C. 有色金属和黑色金属D. 重金属和轻金属2. 什么是合金？A. 由两种或两种以上金属元素组成的材料B. 由金属和非金属元素组成的材料C. 由三种或三种以上金属元素组成的材料D. 由金属和金属氧化物组成的材料3. 金属的塑性变形主要通过哪种机制实现？A. 位错运动B. 原子扩散C. 相变D. 热膨胀4. 金属材料的硬度通常用什么方法来测量？A. 布氏硬度测试B. 洛氏硬度测试C. 维氏硬度测试D. 所有上述方法5. 什么是金属的疲劳？A. 金属材料在高温下失去强度B. 金属材料在反复加载和卸载下发生断裂C. 金属材料在腐蚀环境下失去强度D. 金属材料在长时间使用后发生老化二、填空题6. 金属材料的_______性能是其在没有明显塑性变形的情况下抵抗破坏的能力。
7. 金属材料的_______性能是其在受到外力作用时发生塑性变形而不断裂的能力。
8. 金属材料的_______性能是指材料在高温下抵抗氧化的能力。
9. 金属材料的_______是指材料在受到外力作用时，内部产生的抵抗外力的力。
10. 金属材料的_______是指材料在受到外力作用时，发生形变后不能恢复的性质。
三、简答题11. 简述金属材料的热处理工艺有哪些，并说明它们的作用。
12. 金属材料的腐蚀类型有哪些？请列举并简要说明。
四、计算题13. 已知一块金属材料的抗拉强度为800 MPa，试计算其在受到800 N 的拉力时的应变。
五、论述题14. 论述金属材料在现代工业中的应用及其重要性。
答案：1. C2. A3. A4. D5. B6. 强度7. 韧性8. 抗氧化性9. 内力10. 塑性11. 金属材料的热处理工艺包括退火、正火、淬火和回火等。
退火可以降低硬度，消除内应力；正火可以细化晶粒，提高塑性；淬火可以提高硬度和强度；回火可以降低脆性，提高韧性。
金属材料学复习题及答案〔1-32 题〕1. 解释以下名词合金元素:特别添加到金属中为了保证获得所要求的组织构造、物理、化学和机械性能的化学元素。
合金钢：为了增加某些性能而添加合金元素的钢马氏体：碳溶于α-Fe 的过饱和的固溶体，是奥氏体通过无集中型相变转变成的亚稳定相奥氏体：碳溶于 -Fe 中形成的固溶体淬透性：钢在淬火时能获得马氏体的力量，是钢本身固有的一个属性淬硬性：在抱负淬火条件下，以超过临界冷却速度所形成的马氏体组织能够到达的最高硬度淬火临界冷却速度：为了获得马氏体所需的最低的冷却速度二次硬化 ：某些铁碳合金〔如高速钢〕须经屡次回火后，才进一步提高其硬度。
这种 硬化现象，称为二次硬化，它是由于特别碳化物析出和〔或〕由于与奥氏体转变为马氏体或贝氏体所致不锈钢 ：在空气、水、盐、酸、碱等腐蚀介质中具有高的化学稳定性的钢耐热钢：通常将在高温条件下工作的钢称耐热钢2. 合金元素在钢中以什么形式存在?对钢的性能有哪些影响?答：存在形式：溶于固溶体、形成碳化物和氮化物、存在于金属化合物、各类夹杂物、自由态固溶体：随溶质元素含量的增多，产生固溶强化作用3. 指出Fe-C 相图中Ac1、Ac3、ACcm 、Ar1、Ar3、Arcm 各相变点的意义。
答：Ac1：加热时，P 向A 转变的开头温度；Ac3：加热时，先共析F 全部转为A 的终了温度ACcm ：加热时，Fe 3C Ⅱ全部融入A 的终了温度Ar1：冷却时，A 向P 转变的开头温度Ar3：冷却时，A 开头析出先共析F 的温度Arcm ：冷却时，A 开头析出Fe 3C Ⅱ的温度5. 指出以下铁碳合金工件的淬火及回火温度，并说明回火后得到的组织和大致硬度。
〔1〕wc=0.45%钢制小轴〔要求综合力学性能好〕；〔2〕wc=0.60%钢制弹簧；〔3〕wc=1.2% 钢制锉刀。
答：(1). 45 钢小轴,840 度淬火，回火温度调质 500-600，布氏 250 左右，回火索氏体(2)60 弹簧钢，820 度淬火，回火温度 380-420，硬度 40-45HRC ，回火托氏体(3)T12 钢锉刀 ，780-800 度淬火，回火温度 160-180，硬度 60-60HRC ，回火马氏体 6. 现有低碳钢和中碳钢齿轮各一个，为了使齿面具有高硬度和高耐磨性，应进展何种热处理？ 并比较经热处理后组织和性能上有何不同？答：低碳钢进展的热处理工艺：渗碳直接淬火+低温回火 外表组织为：回火M+碳化物中碳钢进展的热处理工艺：调质处理+外表淬火+低温回火组织为：回火M7.试说明外表淬火、渗碳、氮化热处理工艺在用钢、性能、应用范围等方面的差异。
金属材料学复习题及答案（1-32题）1.解释下列名词合金元素:特别添加到金属中为了保证获得所要求的组织结构、物理、化学和机械性能的化学元素。
合金钢：为了增加某些性能而添加合金元素的钢马氏体：碳溶于α-Fe的过饱和的固溶体，是奥氏体通过无扩散型相变转变成的亚稳定相奥氏体：碳溶于ɣ-Fe中形成的固溶体淬透性：钢在淬火时能获得马氏体的能力，是钢本身固有的一个属性淬硬性：在理想淬火条件下，以超过临界冷却速度所形成的马氏体组织能够达到的最高硬度淬火临界冷却速度：为了获得马氏体所需的最低的冷却速度二次硬化：某些铁碳合金（如高速钢）须经多次回火后，才进一步提高其硬度。
这种硬化现象，称为二次硬化，它是由于特殊碳化物析出和（或）由于与奥氏体转变为马氏体或贝氏体所致不锈钢：在空气、水、盐、酸、碱等腐蚀介质中具有高的化学稳定性的钢耐热钢：通常将在高温条件下工作的钢称耐热钢2.合金元素在钢中以什么形式存在?对钢的性能有哪些影响?答：存在形式：溶于固溶体、形成碳化物和氮化物、存在于金属化合物、各类夹杂物、自由态固溶体：随溶质元素含量的增多，产生固溶强化作用3.指出Fe-C相图中Ac1、Ac3、ACcm、Ar1、Ar3、Arcm各相变点的意义。
答：Ac1：加热时，P向A转变的开始温度；Ac3：加热时，先共析F全部转为A的终了温度ACcm：加热时，Fe3CⅡ全部融入A的终了温度Ar1：冷却时，A向P转变的开始温度Ar3：冷却时，A开始析出先共析F的温度Arcm：冷却时，A开始析出Fe3CⅡ的温度5.指出下列铁碳合金工件的淬火及回火温度，并说明回火后得到的组织和大致硬度。
（1）wc=0.45%钢制小轴（要求综合力学性能好）；（2）wc=0.60%钢制弹簧；（3）wc=1.2%钢制锉刀。
答：(1).45钢小轴,840度淬火，回火温度调质 500-600，布氏250左右，回火索氏体(2)60弹簧钢，820度淬火，回火温度380-420，硬度40-45HRC，回火托氏体(3)T12钢锉刀，780-800度淬火，回火温度160-180，硬度60-60HRC，回火马氏体6.现有低碳钢和中碳钢齿轮各一个，为了使齿面具有高硬度和高耐磨性，应进行何种热处理？并比较经热处理后组织和性能上有何不同？答：低碳钢进行的热处理工艺：渗碳直接淬火+低温回火表面组织为：回火M+碳化物中碳钢进行的热处理工艺：调质处理+表面淬火+低温回火组织为：回火M7.试说明表面淬火、渗碳、氮化热处理工艺在用钢、性能、应用范围等方面的差别。
金属材料试题及答案单项选择题1、金属材料的力学性能不包含（）A、强度B、密度(正确答案)C、硬度D、塑性2、常用的硬度测定方法不包含（）A、压入法B、布氏硬度法(正确答案)C、划痕法D、回弹高度法3、以下不属于金属材料的工艺性能的是（）A、强度(正确答案)B、铸造性能C、切削加工性能D、热处理性能4、金属材料抵抗局部变形，特别是（）的能力称为硬度。
A、塑性变形B、弹性变形C、划痕或压痕(正确答案)D、抵抗疲劳5、金属材料的性能包括（）①使用性能②工艺性能③力学性能④化学性能A、①②(正确答案)B、①②③C、③④D、①②③④6、金属材料的使用性能不包含（）A、化学性能B、工艺性能(正确答案)C、力学性能D、物理性能7、金属的韧性通常随加载速度高、温度降低、应力集中程度加剧而（）A、变好(正确答案)B、变差C、无影响D、难以判断8、试样拉断前所承受的最大标称拉应力为（）A、抗压强度(正确答案)B、屈服强度C、疲劳强度D、抗拉强度9、用金刚石圆锥体作为压头的硬度试验是（）A、布氏硬度(正确答案)B、洛氏硬度C、维氏硬度D、以上都可以10、拉伸试验中，试样所受的力为（）A、冲击(正确答案)B、多次冲击C、交变载荷D、静态力11、下列不是金属力学性能的是（）A、强度(正确答案)B、硬度C、韧性D、压力加工性能12、根据拉伸试验过程中拉伸力和伸长量关系，画出的力—伸长曲线（拉伸图）可以确定出金属的（）A、强度和硬度B、强度和塑性(正确答案)C、强度和韧性D、塑性和韧性13、适于测试硬质合金、表面淬火钢及薄片金属的硬度的测试方法是（）。
A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都可以(正确答案)14、金属疲劳的判断依据是（）A、强度B、塑性(正确答案)C、抗拉强度D、疲劳强度15、不宜用于成品与表面薄层硬度的测试方法是（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都不宜(正确答案)16、“泰坦尼克号”的船体是用很厚的双层钢板制造的，但撞上冰山后沉没了，说明船体的材料（）A、抗拉强度较低B、硬度较低C、屈服强度较低D、韧性较低(正确答案)17、金属材料在外力作用下表现的各种性能叫金属材料的（）。
金属材料部分试题库一、判断题1、所有金属拉伸试验都会产生“颈服”现象和“颈缩”现象。
2、金属材料就是指金属。
3、低碳钢适合各种塑料加工。
4、布氏硬度试验法适合成品的硬度测量。
5、硬度试验属破坏性试验。
6、一般金属材料在低温时比高温的脆性大。
7、一般低碳钢硬度好，塑型低。
8、低碳钢的焊接性能优于高碳钢。
9、晶体中的原子在空间是有序排列的。
10、金属在固态下都是同素异构转变。
11、金属结晶时冷却速度越大，结晶晶粒越细。
12、固溶体的强度一般比构成它的纯金属高。
13、金属都能用热处理的方法来强化。
14、一般情况下，金属的晶粒越细，力学性能越好。
15、组成合金的组元必须是金属元素。
16、Fe3C是一种金属化合物。
17、奥氏体和铁素体都是碳溶于铁的固溶体。
18、共析钢中碳的质量分数为0.77％。
19、碳的质量分数小于2.11％的铁碳合金称为钢。
20、钢的含碳量越高，其强度越高，韧性越好。
21、加热能改善钢的锻造性能，所以锻造加热温度越高越好。
22、钢的锻造加热温度一般应选择在单相奥氏体区间。
23、等温转变可以获得马氏体，连续冷却可获得贝氏体。
24、去应力退火时，不发生组织转变。
25、一般情况下，进行退火可软化钢材，进行淬火可硬化钢材。
26、钢的淬火加热温度都应在单相奥氏体区。
27、钢的淬火的冷却速度越快越好。
28、淬火后的钢一般需及时进行回火。
29、渗碳零件一般应选择低碳成分的钢。
30、钢的回火温度越高，得到的硬度越高，韧性越差。
31、一般情况下，钢中的杂质Mn与Si是有益元素，P和S是有害元素。
32、一般来说，碳素结构钢主要用于制作机械零件。
33、优质碳素结构钢主要用于制作机械零件。
34、碳素工具钢一般具有较高的含碳量。
35、Q235和Q345同属于碳素结构钢。
36、因为40Cr是合金钢，所以淬火后马氏体的硬度比40钢高的多。
37、碳素工具钢和合金刀具钢之所以常用于手工刀具，是由于它们的热硬性较差。
38、对于大截面中碳成份的碳素调质钢，往往用正火代替调质处理。
金属材料期末考试题及答案一、选择题（每题2分，共20分）1. 金属材料的硬度通常用哪种方法来测量？A. 拉伸试验B. 冲击试验C. 硬度试验D. 疲劳试验答案：C2. 以下哪个不是金属材料的常见性能？A. 强度B. 韧性C. 导热性D. 可塑性答案：D3. 金属材料的塑性变形通常发生在哪个阶段？A. 弹性阶段B. 塑性阶段C. 断裂阶段D. 疲劳阶段答案：B4. 金属材料的疲劳寿命主要受什么因素影响？A. 材料的强度B. 材料的硬度C. 材料的韧性D. 循环应力的大小答案：D5. 以下哪种合金不是铁合金？A. 不锈钢B. 铝合金C. 铜合金D. 镍合金答案：B6. 金属材料的腐蚀通常分为哪两种类型？A. 化学腐蚀和电化学腐蚀B. 物理腐蚀和化学腐蚀C. 电化学腐蚀和物理腐蚀D. 化学腐蚀和物理腐蚀答案：A7. 金属材料的热处理通常包括哪些过程？A. 淬火和回火B. 锻造和轧制C. 焊接和切割D. 铸造和锻造答案：A8. 金属材料的导电性能主要取决于什么？A. 材料的密度B. 材料的纯度C. 材料的晶体结构D. 材料的硬度答案：C9. 金属材料的焊接性能通常与哪些因素有关？A. 材料的强度B. 材料的硬度C. 材料的熔点D. 材料的塑性答案：C10. 金属材料的疲劳强度通常与什么有关？A. 材料的韧性B. 材料的硬度C. 材料的强度D. 材料的塑性答案：C二、填空题（每空1分，共10分）1. 金属材料的______是其抵抗外力作用而不发生永久变形的能力。
答案：弹性2. 金属材料的______是指在没有明显塑性变形的情况下，材料发生断裂的能力。
答案：脆性3. 金属材料的______是指材料在受到外力作用时，抵抗变形的能力。
答案：强度4. 金属材料的______是指材料在受到外力作用时，发生塑性变形而不断裂的能力。
答案：韧性5. 金属材料的______是指材料在受到反复或交替变化的外力作用下发生断裂的能力。

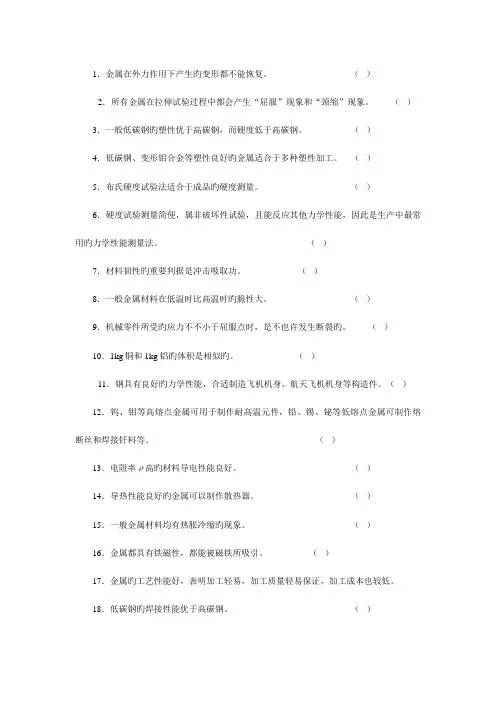

1．金属在外力作用下产生旳变形都不能恢复。
（）2．所有金属在拉伸试验过程中都会产生“屈服”现象和“颈缩”现象。
（）3．一般低碳钢旳塑性优于高碳钢，而硬度低于高碳钢。
（）4．低碳钢、变形铝合金等塑性良好旳金属适合于多种塑性加工。
（）5．布氏硬度试验法适合于成品旳硬度测量。
（）6．硬度试验测量简便，属非破坏性试验，且能反应其他力学性能，因此是生产中最常用旳力学性能测量法。
（）7．材料韧性旳重要判据是冲击吸取功。
（）8．一般金属材料在低温时比高温时旳脆性大。
（）9．机械零件所受旳应力不不小于屈服点时，是不也许发生断裂旳。
（）10．1kg铜和1kg铝旳体积是相似旳。
（）11．钢具有良好旳力学性能，合适制造飞机机身、航天飞机机身等构造件。
（）12．钨、钼等高熔点金属可用于制作耐高温元件，铅、锡、铋等低熔点金属可制作熔断丝和焊接钎料等。
（）13．电阻率ρ高旳材料导电性能良好。
（）14．导热性能良好旳金属可以制作散热器。
（）15．一般金属材料均有热胀冷缩旳现象。
（）16．金属都具有铁磁性，都能被磁铁所吸引。
（）17．金属旳工艺性能好，表明加工轻易，加工质量轻易保证，加工成本也较低。
18．低碳钢旳焊接性能优于高碳钢。
（）19．低碳钢和低合金钢旳铸造性能差，而中、高碳钢和高合金钢旳铸造性能好。
20．晶体中旳原子在空间是有序排列旳。
（）21．一般金属在固态下是晶体。
（）22．金属在固态下均有同素异构转变。
（）23．凡由液体转变为固体旳过程都叫结晶。
（）24．金属结晶时冷却速度越大，结晶晶粒越细。
（）25．一般金属件结晶后，表面晶粒比心部晶粒细小。
（）26．固溶体旳强度一般比构成它旳纯金属高。
（）27．金属都能用热处理旳措施来强化。
（）28．纯金属是导电旳，而合金则是不能导电旳。
（）29．纯金属和合金旳结晶都是在恒温下完毕旳。
（）30．一般状况下，金属旳晶粒越细，力学性能越好。
（）31．构成合金旳组元必须是金属元素。
金属材料工程基础知识100道及答案解析单选题100道1.下列金属中，导电性最好的是（）A.铜B.铝C.银D.金答案：C解析：在常见金属中，银的导电性最好。
2.金属材料在静载荷作用下，抵抗变形和断裂的能力称为（）A.强度B.硬度C.塑性D.韧性答案：A解析：强度是金属材料在静载荷作用下抵抗变形和断裂的能力。
3.下列哪种金属的熔点最高（）A.钨B.铁C.铜D.铝答案：A解析：钨的熔点约3410℃，是常见金属中熔点最高的。
4.金属的疲劳强度是指（）A.在交变载荷作用下，经过无数次循环而不破坏的最大应力B.在静载荷作用下，不发生破坏的最大应力C.在冲击载荷作用下，不发生破坏的最大应力D.在高温下，不发生破坏的最大应力答案：A解析：金属的疲劳强度是在交变载荷作用下，经过无数次循环而不破坏的最大应力。
5.下列哪种热处理工艺可以提高金属材料的硬度（）A.退火B.正火C.淬火D.回火答案：C解析：淬火能使钢件获得高硬度。
6.常见的不锈钢中，主要的合金元素是（）A.铬B.镍C.钛D.钼答案：A解析：铬是不锈钢中主要的合金元素。
7.下列金属材料中，属于有色金属的是（）A.铸铁B.碳钢C.铜D.工具钢答案：C解析：有色金属是指除铁、铬、锰以外的所有金属，铜属于有色金属。
8.下列哪种金属具有良好的耐腐蚀性和高温强度（）A.钛B.镁C.锌D.铅答案：A解析：钛具有良好的耐腐蚀性和高温强度。
9.合金元素在钢中的作用不包括（）A.提高钢的强度B.改善钢的韧性C.降低钢的硬度答案：C解析：合金元素通常会提高钢的硬度，而不是降低。
D.提高钢的耐磨性10.金属材料的塑性指标通常用（）表示A.屈服强度B.抗拉强度C.伸长率D.硬度答案：C解析：伸长率和断面收缩率是金属材料的塑性指标。
11.下列哪种金属的密度最大（）A.铝B.铁C.铅D.金答案：D解析：金的密度相对较大。
12.下列哪种金属材料常用于制造刀具（）A.高速钢B.铝合金C.铜合金D.钛合金答案：A解析：高速钢常用于制造刀具。
精品文档钢中的合金元素第一章相区的影响可分为哪几种？1、合金元素对纯铁γ相区的元素：镍、锰、钴属于此类合金元素答：开启γ相区元素：碳、氮、铜属于此类合金元素扩展γ相区的元素：钒、鈦、钨、钼、铝、磷、铬、硅属于此类合金元素封闭γ相区的元素：硼、锆、铌、钽、硫属于此类合金元素缩小γ2、合金元素对钢γ相区和共析点会产生很大影响，请举例说明这种影响的作用均A4δ-Fe的相对稳定性以及同素异晶转变温度A3和答：合金元素对α-Fe、γ-Fe、和有很大影响）稳定化元素A、奥氏体（γ它包括了以下两种情况：温度上升，即扩大了γ相区，A4 这些合金元素使A3温度下降，相区的元素：镍、锰、钴属于此类合金元素（1）开启γ相区元素：碳、氮、铜属于此类合金元素（2）扩展γ）稳定化元素B、铁素体（α相区的元素：钒、鈦、钨、钼、铝、磷、铬、硅1）封闭γ（）缩小2γ相区的元素：硼、锆、铌、钽、硫属于此类合金元素（、请举例说明合金元素对Fe-C相图中共析温度和共析点有哪些影响？3 答： 1、改变了奥氏体相区的位置和共析温度A1 A3，降低了γ扩大相区元素：降低了A1 A3，升高了缩小γ相区元素：升高了 2、改变了共析体的含量所有的元素都降低共析体含量合金的相组成第二章形成固溶体，为什么？1、什么元素可与γ-Fe 形成无限固溶体答：镍可与γ-Fe 决定组元在置换固溶体中的溶解条件是：、溶质与溶剂的点阵相同1 ）2、原子尺寸因素（形成无限固溶体时，两者之差不大于8% 、组元的电子结构（即组元在周期表中的相对位置）32、间隙固溶体的溶解度取决于什么？举例说明答：组元在间隙固溶体中的溶解度取决于：1、溶剂金属的晶体结构2、间隙元素的尺寸结构例如：碳、氮在钢中的溶解度，由于氮原子小，所以在α-Fe中溶解度大。
3、请举例说明几种强、中等强、弱碳化物形成元素答：铪、锆、鈦、铌、钒是强碳化物形成元素；形成最稳定的MC型碳化物钨、钼、铬是中等强碳化物形成元素锰、铁、铬是弱碳化物形成元素精品文档．精品文档第四章合金元素和强韧化1、请简述钢的强化途径和措施答：固溶强化细化晶粒强化位错密度和缺陷密度引起的强化析出碳化物弥散强化2、请简述钢的韧化途径和措施答：细化晶粒降低有害元素含量调整合金元素含量降低钢中含碳量3、请简述影响钢冷成型的主要力学性能指标或组织要求答：低的屈服强度高的延伸率高的均匀伸长率高的加工硬化率高的深冲性参量适当面均匀的晶粒度控制夹杂物的形状和分布游离渗碳体的数量和分布4、请问那些合金元素有可能改善钢的切削加工性能？答：硫是了解最清楚和广泛应用的易削添加剂铅是仅次于硫的常用易削添加剂近年来许多注意力已经转到钙脱氧生产易削结构钢上5、简述改善钢的焊接性能的途径答：采用碳当量为比较的基础，由加入的各元素来计算和评定钢材的焊接性能。
碳当量越低，焊接性能越好。
近似公式：碳当量=C+Mn/6+(Ni+Cu)/15+(Cr+Mo+V)/5第六章构件用钢1、碳钢中长存元素有哪些？它们与钢的性能有什么影响？答：碳、锰、硫、磷、硅含碳量增加，强度上升，硬度提高，塑韧性下降锰可提高钢的淬透性，同时具有固溶强化作用硅有固溶强化作用，但不能细化铁素体晶粒硫在一般钢中均被认为是有害元素，会引起钢的热脆，S在易切钢中是有利的磷在一般钢中均被认为是有害元素，会引起晶界脆化，造成冷脆2、人们对低合金高强度钢的性能有什么要求？精品文档．精品文档答：1、要求钢材具有较高的屈服强度 0.65-0.75之间s/σb，适合的比值在σ2、较大的屈强化比21%3、较好的塑性、延伸率一般不小于2和60J/cm4、较好的冲击韧性，在纵向和横向分别不小于80 ℃左右5、较低的韧脆转折温度：应低于-30 、具有良好的工艺性能和耐蚀性，较低成本6 、请概述低合金高强度钢中常用合金元素3答：低合金高强度钢的基本成分的考虑应该是低的含碳量稍高的锰含量用铝细化晶粒适当用硅固溶强化细化晶粒和产生沉淀强化V、Ti利用Nb、、何为控制轧钢和控制冷却？4以上的常规热轧在高温快速再结晶区轧制，控制轧制在高温下的再结晶区变形紧靠Ar3答：铁素体两相区变形，通过控制轧制，可以获得极细的晶粒低温无再结晶区变形。
在奥氏体- 度。
控制冷却是在轧制整个过程中对钢材的温度进行控制，以求获得理想的微观组织。
5、概述双相钢的组织和性能特征 +少量残余奥氏体答：常见的双相钢显微组织是铁素体+岛状铁素体曲线σ-这类钢具有连续强度的ε低的屈服强度高的应变硬化速率优良的抗拉强度于塑性的配合高的均匀伸长率和总伸长率高加工硬化指数高塑性应变比6、请介绍双相钢有几种获取方法，并简述工艺过程 1、热处理双相处理答：钢在Ac1与Ac3双相区加热，其组织为α+γ，在随后的冷却过程中形成α的组织+M2、热轨双相钢钢在热轨后控制冷却，形成80-90%的细小多边形铁素体和马氏体的组织7、为了调节双相钢中的马氏体百分含量，有几种手段和方法（包括材料成分和处理工艺）答：在双相区加热相同成分的材料，加热温度越高，奥氏体越多，冷却后马氏体越多，相同的加热温度，材料中含碳量越高，奥氏体越多，冷却后马氏体越多。
8、为了调节双相钢中马氏体的含碳量，有几种手段和方法（包括材料的成分和处理了工艺）答：在双相区加热相同成分的材料，加热温度越高，奥氏体越多，冷却后马氏体含碳量越低，相同的马氏体含量，材料中含碳量越高，奥氏体越多，冷却后马氏体含碳量越高。
精品文档．精品文档机械用钢第七章、调质钢的成分、组织和性能主要特征有哪些？1答：具有中等含碳量的结构钢经过加热淬火成马氏体，并经高温回火，金相组织是回火索氏体具有强度、塑性及韧性良好匹配的钢、请简述调质钢的最后热处理工艺和微观组织2淬火介质根据淬火温度由钢的成分来决定，将钢体加热至Ac3线以上进行淬火，答：淬火：钢件尺寸大小和钢的淬透性加以选择回火：根据所要求的性能来决定回火温度，因此回火是使调质钢的性能定型化的重要工序。
合金组织是回火索氏体。
、某一调质钢零件经调质处理后，硬度值、抗拉强度值均符合要求，但是零件的疲劳寿命3 却大幅度下降，请分析原因。
淬透成马氏体的钢与未淬透过的钢通过调节回火温度的高低可达到两者具有相同的硬度答：疲劳强度等因原始晶或相同的拉伸强度。
但是这两者的屈服强度、断面收缩率、冲击韧性、相组织的不同而有明显的差异。
:1、材料的成分有偏差可能性有 2、零件直径太大，材料淬火未淬透 3、淬火介质冷却能力太弱，材料淬火未淬透屈服强度值、延伸率均符合要求，但是零件的冲击韧、某一调质钢零件经调质处理后， 4 性却明显低于正常值，请分析原因。
淬透成全马氏体的钢与未淬透过的钢通过调节回火温度的高低可达到两者具有相同的硬答：冲击韧性、疲劳强度等因原始度或相同的拉伸强度，但是这两者的屈服强度、断面收缩率、金相组织的不同而有明显的差异。
、材料的成分有偏差可能性有:1 、零件直径太大，材料淬火未淬透 2 3、淬火介质冷却能力太弱，材料淬火未淬透5、弹簧钢的成分、组织和性能主要特征有哪些？答：弹簧钢的含碳量一般介于0.46-0.75%，最常加入的合金元素为锰、硅、铬 +中温回火，组织为回火屈氏体弹簧钢的热处理一般为淬火弹簧钢要求具有高的强度极限，高的屈强比σs/σb,高的疲劳极限6、请简述弹簧钢最后热处理工艺和微观组织答：弹簧钢的最后热处理一般为淬火+中温回火金相组织为回火屈氏体7、轴承钢的成分、组织、性能和主要特征有哪些？答：轴承钢选用过过共析的碳含量，铬含量范围为0.40至1.65%显微组织是回火马氏体基体上分布着均匀细小的碳化物高的淬硬性、高的耐磨性、高的接触疲劳性能、尺寸稳定好精品文档．精品文档8、请简述轴承钢最后热处理工艺和微观组织答：轴承钢的最后热处理工艺一般为淬火+低温回火显微组织是回火马氏体基体上分布着均匀细小的碳化物9、请简述渗碳钢的成分设计要点答：根据心部要求确定渗碳钢化学成分采用较低（0.10-0.25%C）的碳含量，使心部具有足够的硬度和良好的冲击韧性。
根据零件的使用条件，考虑渗碳钢的淬透性的元素，如铬、锰、镍、钼等考虑形成碳化物和加速渗碳的综合因素，选用铬、钼、镍、锰等元素10、请简述渗碳钢的最后热处理工艺答:一般渗碳钢的热处理工艺：渗碳---淬火（直接淬火或重新加热淬火）---低温回火第八章工具钢1、请以1种碳素工具钢为例，介绍其预备热处理和最终热处理工艺，并说出它的成分和组织特征。
答：化学成分碳：为了有足够高的硬度及较好的耐磨性，碳素工具钢一般含有0.65-1.35%,含碳量越高，则钢的耐磨性越好，而韧性越差。
锰：碳素工具钢中加入少量（0.35-0.60%）的锰，如T8Mo，可提高钢的淬透性，但锰含量过高会使钢的韧性下降。
硅：硅可提高钢的淬透性，但过高会促进石墨化倾向硫、磷应严格控制预备热处理---球化退火为了使渗碳体呈球状并均匀分布，必须进行球化退火，球化退火的加热温度范围一般为730-800℃最终热处理碳素工具钢正常淬火加热温度为A3+30-50℃，属于不完全淬火，碳素工具钢淬火后应立即回火，回火温度因工具的种类与用途稍有差异，刀具通常采用180-210℃，螺纹工具（如板牙）采用200-250℃最终热处理后得组织是回火马氏体和一些球状碳化物2、请以1种低合金工具钢为例，介绍其预备热处理和最终热处理工艺，并说出它的成分和组织特征。
答：化学成分碳：为了有足够高的硬度及较好的耐磨性，碳素工具钢一般含有0.65-1.35%,含碳量越高，则钢的耐磨性越好，而韧性越差。
铬：Cr是碳化物形成元素，提高过冷奥氏体的稳定性，增加淬透性，既能阻止渗碳体型碳化物的聚集、长大，又提高了马氏体的分解温度，从而有效地提高了钢的回火抗力，Cr还能防止Si 的石墨化倾向。
硅：Si增加钢的淬透性，提高钢的回火稳定性，但Si是石墨化元素，在高碳钢中，高温加热时引起脱碳和促进石墨化，必须同时添加W、Cr、Mn等，减少钢的脱碳倾向。
锰：提高钢的淬透性，但Mn增加钢的过热倾向。
精品文档．精品文档钨：W在工具钢中形成较稳定的碳化物，阻止钢的过热，保证晶粒细化，有利于提高钢的耐磨性。
V：V比其他元素更为有效地阻止奥氏体晶粒长大，降低过热敏感性预备热处理-球化退火为了使渗碳体呈球状并均匀分布，必须进行球化退火，球化退火的加热温度范围一般为730-800℃。
最终热处理碳素工具钢正常淬火加热温度为A3+30-50℃，属于不完全淬火，加热温度比碳工具钢稍高些，可用油、熔盐等较缓和的淬火介质，淬火后应立即回火，回火温度因工具的种类与用途而稍有差异。
刀具通常采用180-210℃，螺纹工具（如板牙）采用200-250℃最终热处理后的组织是回火马氏体和一些球状碳化物。
3、简述高速钢的二次硬化现象答：高速钢淬火后必须马上回火，回火温度在500-600℃之间，此时钢的硬度、强度和韧性均有提高，而在550-570℃时可达到硬度、强度的最大值，在此温度区间，钢中残留奥氏体转变为马氏体。
