车辆出入库管理系统PLC系统设计

车辆出入库管理plc课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和在工业控制中的应用；2. 掌握车辆出入库管理系统中PLC的编程方法和技巧；3. 学会使用相关软件进行PLC程序的编写、调试和优化；4. 了解车辆出入库管理系统的基本构成和运作流程。

技能目标：1. 能够独立进行车辆出入库管理PLC程序的编写和调试；2. 能够分析和解决车辆出入库管理过程中出现的PLC相关问题；3. 能够运用所学的PLC知识，针对实际需求进行简单的系统设计和改进；4. 培养学生的动手操作能力和团队协作能力。

情感态度价值观目标：1. 培养学生对自动化技术和PLC的兴趣，激发学生的学习热情；2. 培养学生具备良好的工程素养，关注工程实践中的实际问题；3. 增强学生的环保意识和社会责任感，了解PLC技术在节能减排方面的应用；4. 培养学生的创新精神和批判性思维，敢于挑战传统观念，探索新技术。

课程性质：本课程为实践性较强的专业课，注重理论联系实际，培养学生具备实际操作和解决问题的能力。

学生特点：学生处于高年级阶段，具备一定的PLC基础知识和实践经验，具有较强的学习能力和动手能力。

教学要求：教师应结合课程特点和学生实际情况，采用案例教学、任务驱动等教学方法，引导学生掌握PLC技术在车辆出入库管理中的应用，提高学生的实际操作能力和综合素质。

同时，注重培养学生的团队合作精神，提高学生的沟通与协作能力。

通过本课程的学习，使学生能够达到上述课程目标，为未来从事相关工作打下坚实基础。

二、教学内容1. PLC基础理论回顾：包括PLC的定义、结构、工作原理、编程语言等，重点回顾与车辆出入库管理相关的基础知识。

2. 车辆出入库管理系统概述：介绍车辆出入库管理系统的基本构成、功能、运作流程及其在工业自动化中的应用。

3. PLC编程与调试：详细讲解PLC编程软件的使用方法，针对车辆出入库管理系统进行编程、调试和优化。

车辆出入车库plc课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理和编程方法；2. 使学生了解车辆出入车库系统的基本构成和工作原理；3. 帮助学生理解传感器、执行器等设备在PLC控制系统中的应用。

技能目标：1. 培养学生运用PLC进行车辆出入车库系统的编程与调试能力；2. 培养学生分析问题、解决问题的能力，能针对车辆出入车库系统的实际问题提出合理的解决方案；3. 提高学生的团队合作能力，通过小组合作完成课程设计。

情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发学生主动学习的热情；2. 培养学生的创新意识，鼓励学生勇于尝试，善于创新；3. 增强学生的安全意识，让学生明白在实际操作中遵守安全规程的重要性。

课程性质：本课程为实践性课程，以PLC技术为核心，结合车辆出入车库系统的实际应用，培养学生的编程、调试及实际操作能力。

学生特点：学生具备一定的PLC基础知识，对自动化控制技术有一定了解，具有较强的动手能力和学习兴趣。

教学要求：教师需结合课程特点，注重理论与实践相结合，引导学生运用所学知识解决实际问题，培养学生的综合能力。

在教学过程中，关注学生的个体差异，提供个性化指导，确保学生能够达到预期的学习成果。

二、教学内容1. PLC基本原理：介绍PLC的组成、工作原理、编程语言等基础知识，对应教材第2章内容。

2. 车辆出入车库系统构成：分析车辆出入车库系统的基本构成，包括传感器、执行器、控制单元等，对应教材第5章内容。

3. PLC编程与调试：讲解PLC编程软件的使用，包括编程、仿真、调试等操作，对应教材第3章内容。

4. 传感器与执行器应用：介绍传感器（如红外线传感器、地感线圈等）和执行器（如道闸、指示灯等）在车辆出入车库系统中的应用，对应教材第4章内容。

5. 车辆出入车库系统设计：结合实际案例，讲解车辆出入车库系统的设计流程、方案选择、程序编写等，对应教材第6章内容。

基于PLC的车辆出入库管理系统设计摘要本文介绍了一种基于PLC的车辆出入库管理系统，该系统能够准确、高效地管理车辆的出入库情况，并实现多种安全管理功能。

该系统采用了PLC控制器作为控制核心，通过对车辆的检测和识别，实现了自动出入库管理，并且采用了统一的平台，实现了车辆管理的信息化和高效化。

本文首先介绍了车辆出入库管理系统的背景及其发展现状，紧接着，阐述了该系统的总体设计方案，包括系统功能模块、控制器的选型以及系统的网络通信结构等内容。

接下来，详细介绍了车辆出入库管理系统的功能模块，包括车辆检测模块、车辆识别模块、数据处理模块、安全管理模块和报警提示模块等。

本文最后，通过实验仿真，对该系统进行验证，结果表明该系统具有高度的可靠性和准确性，并且能够大幅度提高车辆管理的工作效率和安全性。

关键词：车辆出入库管理系统，PLC控制器，安全管理，信息化AbstractThis paper describes a vehicle entry and exit management system based on PLC, which can accurately and efficiently manage the entry and exit of vehicles and realize various security management functions. The system adopts PLC controller as the core control, and automatically manages the entry and exit of vehicles by detecting and recognizing vehicles. It adopts a unified platform to realize the informatization and efficiency of vehicle management.Firstly, this paper introduces the background and development status of vehicle entry and exit management system. Then, the overall design scheme of the system iselaborated, including the system function module, the selection of the controller, and the network communication structure of the system. Next, the functional modules of the vehicle entry and exit management system are detailed, including vehicle detection module, vehicle recognition module, data processing module, security management module, and alarm prompt module.Finally, this paper verifies the system through experimental simulation. The results show that the system has high reliability and accuracy, and can greatly improve the work efficiency and safety of vehicle management.Keywords: vehicle entry and exit management system, PLC controller, security management, informatization。

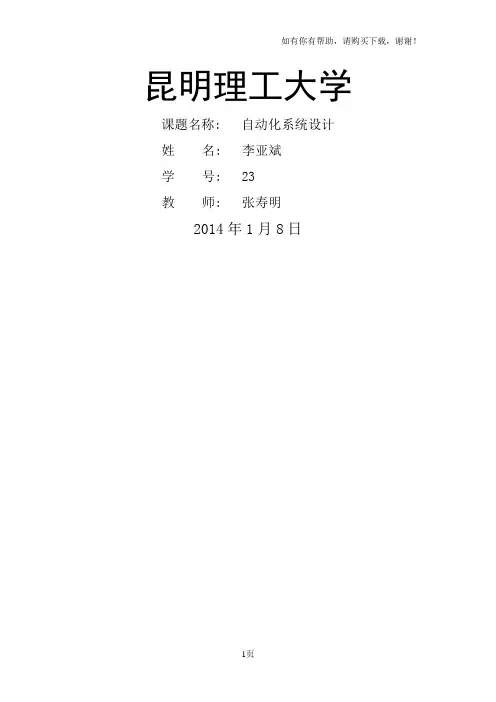

昆明理工大学课题名称:自动化系统设计姓名: 李亚斌学号: 23教师: 张寿明2014年1月8日汽车车库自动门电气控制系统的设计随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用了自动化控制，不仅节约了人力资源，而且很大程度上提高了生产效率，又进一步的促进了生产力的快速发展，并不断的丰富着人们的生活。

在超级市场、公共建筑、银行、别墅车库门，经常使用自动门控制系统。

早期的自动门控制系统采用继电器逻辑控制，已经逐渐被淘汰。

PLC控制自动门由于具有故障率低、可靠性高、维修方便等优点，因而得到广泛的应用。

由于直流电动机的调速范围宽广，调速性能平滑，直流电动机超载能力较强，热动和制动转矩较大，所以执行时使用直流电动机。

本设计主要是针对别车库自动门的自动开关控制而论，自动门控制装置系统有检测元件、可编程控制器（PLC）、电动机、声控开关、光控开关、灯、电子锁组成。

一、可编程控制器（PLC）的简介PLC是一种可编程的数字逻辑控制设备，早期用于开关量的逻辑控制，多用作控制电动机正反转和电磁阀的开关动作，从而控制机械设备的运转。

只要合理分配输入、输出点，根据控制要求设计梯形图，采用基本指令和步进指令就可达到控制目标。

随着控制要求的不断提高，许多PLC生产厂家进一步优化和完善PLC 的功能，增加了功能指令，大大拓宽了PLC的应用范围，使PLC 在某种程序上可以代替控制器和计算机的协同工作系统，为工业生产和民用控制设计提供方便。

PLC程序设计方法1、分析控制系统的控制要求熟悉被控对象的工艺要求，确定必须完成的动作及动作完成的顺序，归纳出顺序功能图。

2、选择适当类型的PLC根据生产工艺要求，确定I/O点数和I/O点的类型（数字量、模拟量等），并列出I/O点清单。

进行内存容量的估计，适当留有余量。

根据经验，对于一般开关量控制系统，用户程序所需存储器的容量等于I/O总数乘以8；对于只有模拟量输入的控制系统，每路模拟量需要100个存储器字；对于既有模拟量输入又有模拟量输出的控制系统，每路模拟量需要200个存储器字。

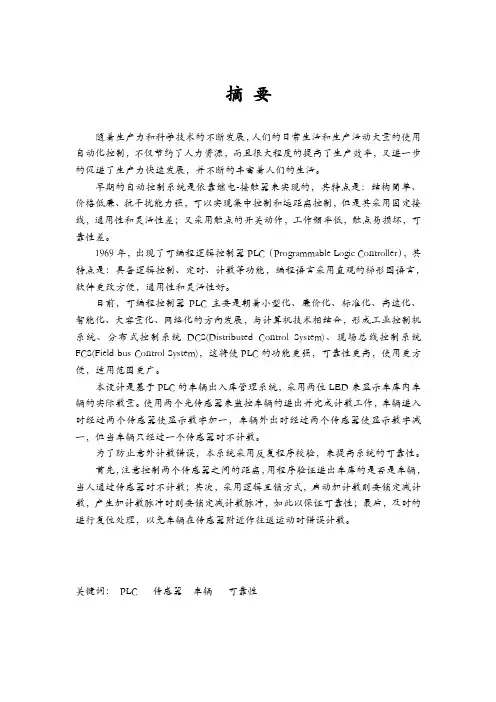

摘要随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用自动化控制，不仅节约了人力资源，而且很大程度的提高了生产效率，又进一步的促进了生产力快速发展，并不断的丰富着人们的生活。

早期的自动控制系统是依靠继电-接触器来实现的，其特点是：结构简单、价格低廉、抗干扰能力强，可以实现集中控制和远距离控制，但是其采用固定接线，通用性和灵活性差；又采用触点的开关动作，工作频率低，触点易损坏，可靠性差。

1969年，出现了可编程逻辑控制器PLC（Programmable Logic Controller），其特点是：具备逻辑控制、定时、计数等功能，编程语言采用直观的梯形图语言，软件更改方便，通用性和灵活性好。

目前，可编程控制器PLC主要是朝着小型化、廉价化、标准化、高速化、智能化、大容量化、网络化的方向发展，与计算机技术相结合，形成工业控制机系统、分布式控制系统DCS(Distributed Control System)、现场总线控制系统FCS(Field bus Control System)，这将使PLC的功能更强，可靠性更高，使用更方便，适用范围更广。

本设计是基于PLC的车辆出入库管理系统，采用两位LED来显示车库内车辆的实际数量。

使用两个光传感器来监控车辆的进出并完成计数工作，车辆进入时经过两个传感器使显示数字加一，车辆外出时经过两个传感器使显示数字减一，但当车辆只经过一个传感器时不计数。

为了防止意外计数错误，本系统采用反复程序校验，来提高系统的可靠性。

首先，注意控制两个传感器之间的距离，用程序验证进出车库的是否是车辆，当人通过传感器时不计数；其次，采用逻辑互锁方式，启动加计数则要锁定减计数，产生加计数脉冲时则要锁定减计数脉冲，如此以保证可靠性；最后，及时的进行复位处理，以免车辆在传感器附近作往返运动时错误计数。

关键词：PLC 传感器车辆可靠性AbstractWith productivity and the continuous development of science and technology, people's daily lives and production activities of a large number of the use of automated control, not only saving human resources, but a large degree of improved production efficiency, further promote the rapid development of productive forces, and constant enrich people's lives.Early automatic control system relies on the relay - Contactor to achieve, and its features are: simple structure, low cost, anti-interference capability, can achieve centralized control and remote control, but the introduction of fixed wiring, versatile and flexible of the poor and by the switch contacts, the low frequency contacts easily damaged, poor reliability.1969, a programmable logic controller PLC (Programmable Logic Controller), its features are: a logic control, timing, counting, and other functions, intuitive programming language used ladder diagram language, software changes convenience, versatility and flexibility good.At present, the major PLC programmable controller is a small, low-cost, standardized, high-speed, intelligent, high-capacity, in the direction of the network, and computer technology, formation of industrial control systems, distributed Control Systems DCS (Distributed Control System), fieldbus control system FCS (Field busControl System), the PLC will enable more powerful, more reliable, more convenient to use, a wider scope.The design is based on the storage of vehicles PLC management systems, LED used two vehicles in the garage to show that the actual number. The use of two light sensor to monitor vehicle access and complete count, the two vehicles entered the house through the sensor and a digital display, two vehicles going through the sensor by a digital display, but only after a sensor vehicles will not count.In order to prevent accidents counting error, the system used repeatedly checking procedures to enhance the reliability of the system.First of all, pay attention to control the distance between the two sensors, access to the garage with the certification procedures for the vehicles, through the sensor when people do not count; Secondly, the introduction of the logical interlocked, and counting would start by counting lock, a Canadian Counting will have to lock pulse by pulse count, so in order to ensure reliability; Finally, a reduction of the processing time to avoid vehicles in the vicinity of sensors for counting from the wrong campaign.Key words: PLC Sensor Vehicles Reliability目录摘要 (I)Abstract ................................................................................................................................................................... I I目录 (III)第一章引言 (4)1.1 PLC的基本结构 (4)1.2 PLC的工作原理 (4)第二章车辆出入库管理系统的构成 (6)2.1 整体框架 (6)2.2 传感器的布置 (6)2.3 显示电路 (7)第三章PLC的I/O端口接线 (8)第四章I/O 口地址分配 (9)第五章程序设计 (10)5.1 控制要求 (10)5.2 计数逻辑 (10)5.3 程序流程图 (11)5.4 梯形图 (12)第六章结论 (14)第七章参考文献 (16)第八章致谢 (17)第九章元器件清单 (18)第一章引言1.1 PLC的基本结构1、中央处理单元(CPU) 中央处理单元(CPU)是PLC的控制核心。

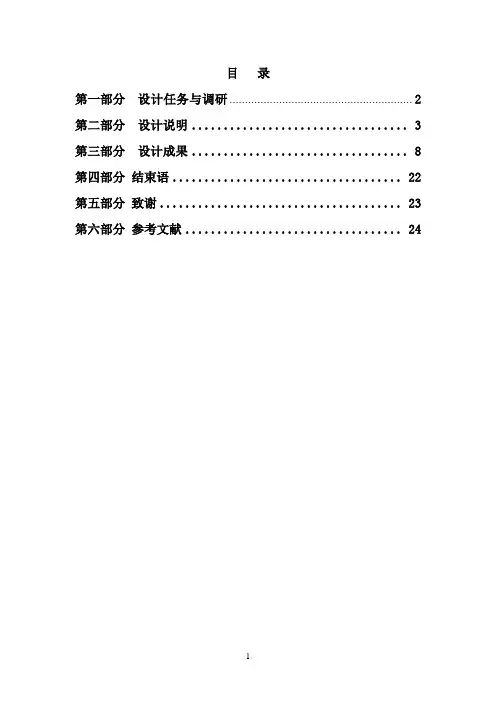

目录第一部分设计任务与调研 (2)第二部分设计说明 (3)第三部分设计成果 (8)第四部分结束语 (22)第五部分致谢 (23)第六部分参考文献 (24)第一部分设计任务与调研1、毕业设计的主要任务设计一个车辆出入库管理的西门子PLC自动控制系统。

通过LED显像管，可以实时的显示车库车辆的数量。

同时，设置的指示灯模块，能够实时显示是否可以进行停放车辆，方便车主查找确定停车地点。

2、设计的思路、步骤、方法设计的思路充分运用三年所学专业知识和实践技能，图书馆相关资料查询，依托西门子S7-200的强大功能，采集车库的输入数据，经过CPU的逻辑与算数运算处理过程，实现对车库系统的合理控制。

设计的步骤分析车库系统的基本结构、主要功能、运动形式、控制顺序、控制要求、分析原理图、确定车库系统整体布局图、PLC的选型、硬件系统和软件程序设计、PLC的I/O分配、绘制PLC的外部接线图和控制系统接线、S7-200的模拟仿真等内容。

设计的方法通过网上文献搜寻、图书馆查阅、中国知库材料的搜集、了解分析8位的开关量输出口以BCD码形式输出车库内现存车辆的数量的控制方式、PLC编程及仿真调试等内容。

通过车库管理系统的实物图，控制原理图，外部接线图，梯形图等内容确定，能够方便读者从直观的角度了解本设计的主旨思想和脉络。

3、调研的目的和总结通过调研能让我们对车库管理系统的控制和性能多方面进行清晰的解读，性能特点，技术指标，优缺点等等，增强我们实践能力，培养了自主探索精神，加强了设计说服力，在这次调研中，我们体会到：调研的重要性，在实践中学习，在操作中发现问题、解决问题。

通过调研，能不断提高我们应对和突发事件的应变能力和水平，大大的提高了工作的效率，降低成本，最后带来更多的利润。

第二部分设计说明2.1 车辆进出库管理系统车库管理系统主要由四部分组成，依次为指示灯显示单元、开入检测单元、开出检测单元、显示车库中车辆数量单元。

图2-1 车辆出入库系统结构示意图指示灯显示单元：入口处设置红绿两色指示灯，指示停车场是否有空位。

PLC_车辆出入库管理系统目录目录 (1)第二章车辆出入库管理系统的构成 (2)2.1 整体框架 (2)2.2 传感器的布置 (2)2.3 显示电路 (3)第三章 PLC的I/O端口接线 ........................................ 4 第四章 I/O 口地址分配 ............................................ 5 第五章程序设计 .. (6)5.1课题内容 (6)5.2 计数逻辑 (6)5.3 程序流程图 (7)5.4 梯形图 (9)第六章总结 .................................................... 13 第七章元器件清单 ............................................... 14 参考文献 . (15)1第二章车辆出入库管理系统的构成 2.1 整体框架2.2 传感器的布置22.3 显示电路3第三章 PLC的I/O端口接线在本设计中，总共需要8位LED数码管和l6个按键，为了节省单片机I,O口数以及数码管驱动问题，在此采用HD7279键盘显示芯片。

7279键盘显示芯片为SPI接口，具有连线简单、无需另加数码管驱动、自身电路简单等优点。

显示部分采用1组4位一体共阴数码管，共设置l6个功能键。

PLC的I/O端口接线4第四章 I/O 口地址分配设计中采用内存为3(2K，最大I,0点数640点的微处理器(c200HE—CPU11-E，欧姆龙公司产品)，电源使用带有24V DC和AC1 10—120,220—240V的使用电源(PA204S)根据系统控制要求，本系统需计数器1个，定时器2个，16个输入点和16个输出点，所选PLC类型满足系统要求。

输入信号输出信号传感器1# I0.1 发光二极管 Q0.2接LED脚b 传感器2# I0.2 Q1.0接LED脚a 悬空 I0.3 Q1.1接LED脚c Q1.2接LED脚d Q1.3接LED脚e Q1.4接LED脚f Q1.5接LED脚g Q1.6接LED脚b Q2.0接LED脚a Q2.1接LED脚c Q2.2接LED脚d Q2.3接LED脚e Q2.4接LED脚f Q2.5接LED脚g Q2.65第五章程序设计5.1课题内容设计一个汽车库自动门控制及停车计费系统，具体控制要求是:当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止。

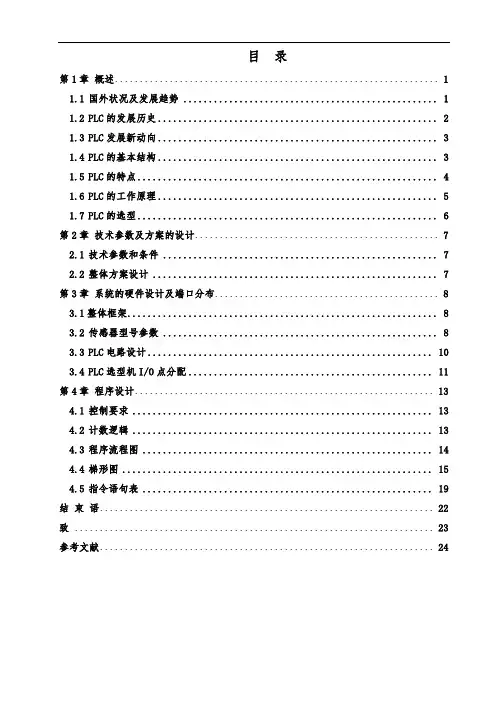

目录第1章概述 (1)1.1国外状况及发展趋势 (1)1.2PLC的发展历史 (2)1.3PLC发展新动向 (3)1.4PLC的基本结构 (3)1.5PLC的特点 (4)1.6PLC的工作原理 (5)1.7PLC的选型 (6)第2章技术参数及方案的设计 (7)2.1技术参数和条件 (7)2.2整体方案设计 (7)第3章系统的硬件设计及端口分布 (8)3.1整体框架 (8)3.2传感器型号参数 (8)3.3PLC电路设计 (10)3.4PLC选型机I/O点分配 (11)第4章程序设计 (13)4.1控制要求 (13)4.2计数逻辑 (13)4.3程序流程图 (14)4.4梯形图 (15)4.5指令语句表 (19)结束语 (22)致 (23)参考文献 (24)第1章概述1.1 国外状况及发展趋势近20年来，随着我国城市建设速度的加快，城市交通需求量也日益增大。

由于私家车、出租车比重呈现逐年上升的趋势，因此车辆停放依旧是市民最为关注的问题。

据有关方面统计，截止2008年统计，我国生产汽车934.5万辆，同比增长5.2%，我国国汽车销量为938.05万辆，同比增长6.7%。

由于汽车数的增长远远高于停车位的增长，我国每年停车位的缺口高达300多万个，城市停车位远远不能满足需要。

当前我国的汽车与车位数量之比约为5:1，而正常的平衡比例应当是1:1.2，差距很大，需要大量增加停车位，在城市土地资源紧缺的情况下通过地面增加车位已难以满足要求。

在寸土寸金的城市中心不可能浪费大面积土地来用于停泊车辆的广场型停车场或者路边停车区；地下停车场存在着施工周期长及造价较高的局限性。

此状况下机械式立体车库的优点十分明显。

早期的自动控制系统是依靠继电-接触器来实现的，其特点是：结构简单、价格低廉、抗干扰能力强，可以实现集中控制和远距离控制，但是其采用固定接线，通用性和灵活性差；又采用触点的开关动作，工作频率低，触点易损坏，可靠性差。

车辆出入车库plc课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理和在车辆出入车库系统中的应用。

2. 学生能理解并描述传感器、执行器与PLC之间的通信和协作过程。

3. 学生能够运用相关学科知识，如数学和物理，分析并解决车辆出入车库系统中的实际问题。

技能目标：1. 培养学生设计简单的车辆出入车库PLC控制系统的能力。

2. 学会使用PLC编程软件进行编程，实现车库门的开关、车辆计数和指示灯控制等基本功能。

3. 提高学生的实际操作能力，包括连接传感器、执行器以及调试程序。

情感态度价值观目标：1. 培养学生对自动化技术及PLC控制的兴趣，激发他们的探究欲望。

2. 增强学生的团队合作意识，培养他们在项目实施过程中相互协作、共同解决问题的能力。

3. 强化学生的安全意识，让他们认识到在操作自动化设备时应遵循的规范和注意事项。

课程性质：本课程为实践性较强的学科课程，注重理论联系实际，培养学生的动手能力和创新能力。

学生特点：针对高年级学生，已具备一定的学科知识和动手操作能力，对新鲜事物充满好奇。

教学要求：教师需结合学生特点，采用任务驱动法，将理论与实践相结合，确保学生能够学以致用。

同时，注重培养学生的团队合作能力和安全意识。

通过课程学习，使学生达到预定的学习成果，为后续深入学习PLC技术打下坚实基础。

二、教学内容1. 理论知识：- PLC的基本结构、工作原理和性能特点。

- 车辆出入车库系统的基本构成，包括传感器、执行器、控制单元等。

- PLC编程基础，如逻辑运算、定时器、计数器等。

2. 实践操作：- 教学大纲：a. 车库门控制系统的设计及编程。

b. 车辆检测、计数及指示灯控制的设计及编程。

c. 整个车辆出入车库系统的联调及优化。

3. 教材章节：- 《PLC原理与应用》第3章：PLC的基本构成与工作原理。

- 《PLC原理与应用》第4章：PLC编程技术。

- 《自动化控制系统》第5章：传感器与执行器。

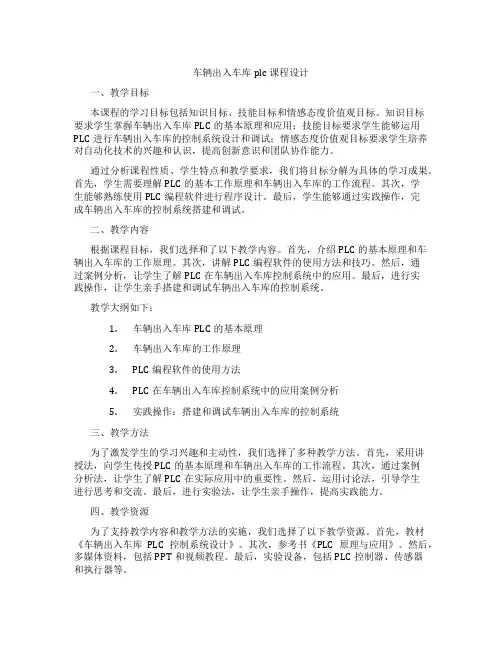

车辆出入车库plc课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握车辆出入车库PLC的基本原理和应用；技能目标要求学生能够运用PLC进行车辆出入车库的控制系统设计和调试；情感态度价值观目标要求学生培养对自动化技术的兴趣和认识，提高创新意识和团队协作能力。

通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果。

首先，学生需要理解PLC的基本工作原理和车辆出入车库的工作流程。

其次，学生能够熟练使用PLC编程软件进行程序设计。

最后，学生能够通过实践操作，完成车辆出入车库的控制系统搭建和调试。

二、教学内容根据课程目标，我们选择和了以下教学内容。

首先，介绍PLC的基本原理和车辆出入车库的工作原理。

其次，讲解PLC编程软件的使用方法和技巧。

然后，通过案例分析，让学生了解PLC在车辆出入车库控制系统中的应用。

最后，进行实践操作，让学生亲手搭建和调试车辆出入车库的控制系统。

教学大纲如下：1.车辆出入车库PLC的基本原理2.车辆出入车库的工作原理3.PLC编程软件的使用方法4.PLC在车辆出入车库控制系统中的应用案例分析5.实践操作：搭建和调试车辆出入车库的控制系统三、教学方法为了激发学生的学习兴趣和主动性，我们选择了多种教学方法。

首先，采用讲授法，向学生传授PLC的基本原理和车辆出入车库的工作流程。

其次，通过案例分析法，让学生了解PLC在实际应用中的重要性。

然后，运用讨论法，引导学生进行思考和交流。

最后，进行实验法，让学生亲手操作，提高实践能力。

四、教学资源为了支持教学内容和教学方法的实施，我们选择了以下教学资源。

首先，教材《车辆出入车库PLC控制系统设计》。

其次，参考书《PLC原理与应用》。

然后，多媒体资料，包括PPT和视频教程。

最后，实验设备，包括PLC控制器、传感器和执行器等。

以上教学资源将丰富学生的学习体验，帮助他们更好地理解和掌握车辆出入车库PLC课程内容。

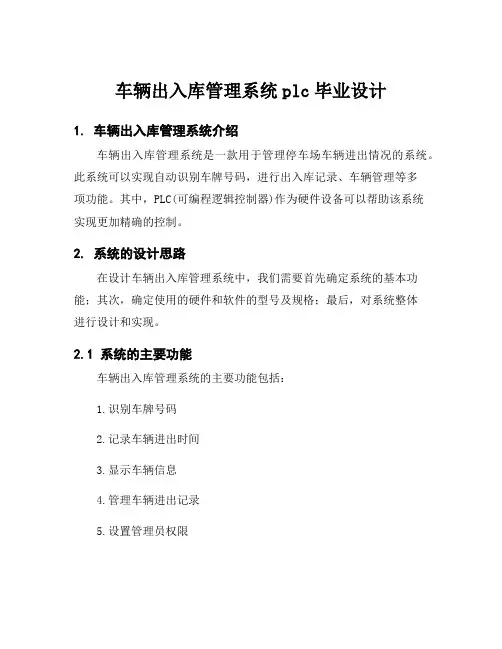

车辆出入库管理系统plc毕业设计1. 车辆出入库管理系统介绍车辆出入库管理系统是一款用于管理停车场车辆进出情况的系统。

此系统可以实现自动识别车牌号码，进行出入库记录、车辆管理等多项功能。

其中，PLC(可编程逻辑控制器)作为硬件设备可以帮助该系统实现更加精确的控制。

2. 系统的设计思路在设计车辆出入库管理系统中，我们需要首先确定系统的基本功能；其次，确定使用的硬件和软件的型号及规格；最后，对系统整体进行设计和实现。

2.1 系统的主要功能车辆出入库管理系统的主要功能包括：1.识别车牌号码2.记录车辆进出时间3.显示车辆信息4.管理车辆进出记录5.设置管理员权限2.2 硬件和软件的选择在选择硬件和软件的时候需要考虑可靠性、稳定性以及其它功能的需求。

经过评估和选择，我们采用以下硬件和软件：- 嵌入式工控机- PLC控制器- 图像采集设备- TCP/IP通讯模块- 数据库- 软件：Visual Studio、2.3 系统整体设计和实现车辆出入库管理系统的设计和实现需要从硬件和软件两方面进行考虑。

首先，需要在硬件中对PLC进行编程和网络通讯的设置，以确保系统可以自动调节车辆通行和停车的情况。

其次，我们需要在软件方面使用Visual Studio和编写代码来实现车辆进出记录和车辆管理等功能。

代码中需要集成算法、网络通讯和用户交互等多种功能，以确保系统功能完备、可靠、稳定。

3. 几大模块的实现车辆出入库管理系统主要包含以下模块的实现：3.1 图像采集与识别模块此模块通过采用高像素的图像设备，配合图像识别算法来实现车牌号码的识别，并将识别结果传递给PLC或程序中，方便车辆进出记录和管理。

同时，该模块具有高精度、高速度、高可靠性的特点。

3.2 PLC控制模块PLC控制模块是整个车辆出入库管理系统中的核心部分。

该模块负责实现车辆通行门的开闭控制、车辆进出记录、信号调节等功能，确保系统的自动化运行和数据精确性。

3.3 数据库管理模块该模块用于实现车辆管理、进出记录存储和查询，以及管理员权限设置等功能。

PLC原理课程设计一、车辆出入库管理PLC梯形图控制程序设计与调试二、带数显的温度控制班级：目录一、车辆出入库管理PLC梯形图控制程序设计与调试1、设计任务2、程序流程图3、I/O分配表4、I/O接线图5、梯形图二、带数显的温度控制1、设计任务2、程序流程图3、I/O分配表4、I/O接线图5、梯形图三、PLC课程设计心得车库车辆出入库管理PLC梯形图控制程序设计与调试一、设计任务1.控制要求：（1）入库车辆前进时，经过1#传感器→2#传感器后，计数器A 加1，后退时经过2#传感器→1#传感器后，计数器B减1；（计数器B 的初始值由计数器A送来）只经过一个传感器则计数器不动作（2）出库车辆前进时，经过2#传感器→1#传感器后，计数器B 减1，后退时经过1#传感器→2#传感器后，计数器A加1；只经过一个传感器则计数器不动作（3）车辆入库或出库时，均应有警铃报警（可分别设置），定时3s（4）可从两个七段数码管上显示目前仓库中有几部车（5）仓库启用时，先对所有用到的存储单元清零，并应有仓库空显示（6）若设仓库容量为12辆车，则仓库满时应报警并显示。

2、设计背景随着生产力和科学技术的不断发展，人们的日常生活和生产活动大量的使用自动化控制，不仅节约了人力资源，而且很大程度的提高了生产效率，又进一步的促进了生产力快速发展，并不断的丰富着人们的生活。

目前，可编程控制器PLC主要是朝着小型化、廉价化、标准化、高速化、智能化、大容量化、网络化的方向发展，与计算机技术相结合，形成工业控制机系统、分布式控制系统DCS(Distributed Control System)、现场总线控制系统FCS(Field bus Control System)，这将使PLC的功能更强，可靠性更高，使用更方便，适用范围更广。

本设计是基于PLC的车辆出入库管理系统，采用两位LED来显示车库内车辆的实际数量。

使用两个光传感器来监控车辆的进出并完成计数工作，车辆进入时经过两个传感器使显示数字加一，车辆外出时经过两个传感器使显示数字减一，但当车辆只经过一个传感器时不计数。

基于PLC的车辆出入库管理系统设计车辆出入库管理系统广泛应用于停车场、车库、物流园区等场所，通过自动化设备、传感器和软件系统，实现对车辆出入进行可靠、高效的管理和控制。

本文将基于PLC（可编程逻辑控制器）来设计车辆出入库管理系统。

一、系统架构设计车辆出入库管理系统主要由感知层、控制层和应用层组成。

感知层：感知层通过安装在入口和出口处的传感器，对车辆进行识别和监测。

传感器可以采用光电传感器、超声波传感器、摄像头等。

传感器将感知到的信息传输给控制层。

控制层：控制层包括PLC、开关和执行器等设备。

PLC是系统的核心控制设备，通过接收传感器的信号，判断车辆的状态，并根据系统的逻辑进行控制。

开关和执行器负责与外部环境的交互，如控制道闸的开闭、抬降停车位等。

应用层：应用层是系统的上层软件，用于实现车辆的管理、统计和控制。

应用层主要包括车辆信息数据库、车辆管理软件和用户界面。

车辆信息数据库存储着车辆的相关信息，如车牌号、入库时间、出库时间等。

车辆管理软件通过与PLC通信，实现车辆的入库、出库、查询和统计等功能。

用户界面提供给操作员使用，以便查看系统的状态和操作。

二、系统功能设计1.车辆入库管理功能：当车辆驶入入口时，系统通过传感器感知车辆的到来，并通过PLC控制入口的道闸抬起，允许车辆驶入停车场。

同时，系统记录下车辆的相关信息，如车牌号和入库时间，并存储到车辆信息数据库中。

2.车辆出库管理功能：当车辆想要驶出停车场时，系统通过传感器感知车辆的到来，并通过PLC控制出口的道闸抬起，允许车辆驶出停车场。

同时，系统根据车牌号和出库时间，在车辆信息数据库中查找到相应的记录，并计算停车费用。

车主可通过系统的用户界面支付停车费用，系统记录支付信息并更新车辆信息数据库。

3.车辆查询和统计功能：系统提供查询功能，用户可以通过车牌号或时间范围来查询车辆的出入记录。

系统根据查询条件，在车辆信息数据库中进行，并将结果显示给用户。

系统还提供统计功能，可以统计其中一时间段内的车辆出入次数、停车时间等信息。

车辆出入库管理plc设计车辆出入库管理 PLC 设计在现代社会，车辆的数量不断增加，对于停车场等场所的车辆出入库管理变得日益重要。

有效的车辆出入库管理系统不仅能够提高停车场的运行效率，还能提升用户的体验，保障车辆的安全。

而可编程逻辑控制器（PLC）作为一种可靠的工业控制设备，在车辆出入库管理中发挥着关键作用。

一、车辆出入库管理系统的需求分析首先，我们需要明确车辆出入库管理系统的功能需求。

它应当能够准确记录车辆的出入库时间，识别车辆的身份信息，控制道闸的升降，显示停车场内的车位状态，并能够与上位机进行数据通信，以便进行远程监控和管理。

对于车辆的识别，可以采用车牌识别技术、射频识别（RFID）技术或者蓝牙技术等。

车牌识别技术通过摄像头拍摄车辆的车牌图像，经过图像处理和识别算法，获取车牌号码。

RFID 技术则是在车辆上安装电子标签，通过读卡器读取标签中的信息。

蓝牙技术则是利用车辆上的蓝牙设备与停车场的蓝牙接收器进行连接和通信。

道闸的控制是实现车辆出入管理的重要环节。

道闸需要根据车辆的识别结果和系统的指令，准确地升起或降下，以允许或阻止车辆的通行。

同时，为了确保安全，道闸还应具备防砸车功能，当检测到有车辆或行人在道闸下方时，能够及时停止动作。

车位状态的显示可以通过在停车场入口处设置显示屏，实时显示剩余车位的数量。

也可以在每个车位上安装传感器，检测车位是否被占用，并将状态信息反馈给系统。

与上位机的通信则可以采用以太网、串口通信等方式，将车辆的出入库记录、车位状态等数据上传到服务器，方便管理人员进行查询和统计分析。

二、PLC 的选型和硬件配置根据车辆出入库管理系统的需求，我们需要选择合适的 PLC 型号。

在选型时，需要考虑 PLC 的输入输出点数、处理速度、存储容量、通信接口等因素。

对于输入信号，包括车辆识别设备的输出信号、道闸状态检测信号、车位传感器信号等。

输出信号则包括道闸控制信号、车位状态指示灯控制信号、显示屏控制信号等。
