A2897 谐波电流测试数据

谐波电流的测试标准谐波电流是指在电力系统中，频率是基波频率的整数倍的电流成分。

谐波电流的存在会导致电力系统中的电压失真、设备损坏、线路过载等问题，因此对谐波电流进行测试是非常重要的。

本文将介绍谐波电流的测试标准及相关内容。

首先，对于谐波电流的测试，需要明确测试对象和测试目的。

测试对象通常是电力系统中的电流，测试目的是为了评估电力系统中谐波电流的水平，以便采取相应的措施来减少谐波电流对系统的影响。

在测试之前，需要对测试仪器进行校准，以确保测试结果的准确性。

其次，谐波电流的测试标准包括对测试仪器的要求、测试方法、测试环境等内容。

在选择测试仪器时，需要考虑其测量范围、精度、抗干扰能力等指标，以确保测试结果的可靠性。

测试方法包括直流测试和交流测试两种，根据实际情况选择合适的测试方法。

测试环境应该是在正常运行状态下进行测试，以保证测试结果的真实性。

另外，谐波电流的测试标准还包括对测试数据的处理和分析。

在测试完成后，需要对测试数据进行处理和分析，得出谐波电流的波形、频谱等信息，以便进行后续的评估和处理。

同时，还需要对测试结果进行比对，以确保测试结果的准确性。

最后，对于谐波电流的测试标准，还需要对测试报告的编写和保存进行规定。

测试报告应包括测试的时间、地点、测试对象、测试方法、测试结果等内容，以便后续的参考和查阅。

同时，还需要对测试数据和测试报告进行保存，以备日后的参考和验证。

综上所述，谐波电流的测试标准是电力系统中非常重要的一部分，对于评估谐波电流的水平、采取相应的措施具有重要意义。

通过严格遵守测试标准，可以确保测试结果的准确性和可靠性，为电力系统的安全稳定运行提供保障。

希望本文的介绍能够对相关人员有所帮助，谢谢阅读！。

谐波电流测试谐波电流测试（Harmonic Current）
1. 谐波电流测试参考标准：IEC61000-3-2:2001
2. 谐波电流测试主要测试设备：
限值：
表 1 A类设备的限值
谐波次数n最大允许谐波电流奇次谐波
3 2.30
5 1.14
70.77
90.40
110.33
130.21
15≤n≤390.15×15/n
偶次谐波
2 1.08
40.43
60.30
8≤n≤400.23×8/n
（注：B类设备输入电流的各次谐波不应超过表1给出值的1.5倍。

）
表 2 C类设备的限值
谐波次数n 基波频率下输入电流百分数标示的最大允许谐波电流/%
22 330×λ510 77
95
11≤n≤393
λ是电路功率因数。

表3 D类设备的限值
谐波次数n 每瓦允许的最大谐波电流
mA/W最大允许谐波电流A
3 3.
4 2.30
5 1.9 1.14
7 1.00.77
90.50.40 110.350.33
13≤n≤39 3.85/n（见表1）
A类：平衡的三相设备；
家用电器，不包括列入D类的设备；
工具，不包括便携式工具；
白炽灯调光器；
音频设备。

未规定为B、C、D类的设备均视为A类设备。

B类：便携式工具；
不属于专用设备的电弧设备。

C类：照明设备。

D类：功率不大于600W的下列设备：
个人计算机和个人计算机显示器；
电视接收机。

供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。

谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。

电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics ）或分数谐波。

谐波实际上是一种 干扰量，使电网受到“污染”。

目前公司常用测试输入电流谐波的仪器有TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析），测试输出电压谐波的仪器有GW GAD-201G （失真仪）和TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析）。

使用下面的方法计算信号的THD ： () ++++++=272625242322211A A A A A A A THD 其中A 1是幅频特性中基波的幅值，而A 2 、A 3、A 4、A 5、……分别是2、3、4、5、……次谐波的幅值。

选取不同数量的谐波分量，可以计算出对应的THD 值。

采用WAVESTAR 软件进行分析可以得到完整谐波分析数据，下图为分析得出的柱型图，从图中可以针对各次谐波异常的状况采取相应的对策进行改善： Harmonic magnitude as a % of the fundamental amplitude0.0%0.7%1.5%2.2%3.0%3.7%4.4%5.2%5.9%6.6%7.4%8.1%Voltage:Current: Ch 1# Harmonics: 20Type: Current Magnitude波峰因数定义为交流信号峰值与有效值之比（峰均比），典型的波峰因数是： 正弦波：1.414；方波： 1；25％的占空比的脉冲：2 。

波峰因数（CREST FACTOR ）的概念在UPS 行业是用来衡量UPS 带非线性负载的能力，对线性负载（R LOAD ）而言，正弦波电流峰值Ipeak 与均方根值Irms 之比为1.414:1；在非线性负载（RCD LOAD ）时，波峰因数则被认定为：在相同的有功功率条件下，非线性负载的电流峰值与非线性负载电流均方根值之比。

电力电子• Power Electronics218 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】电网 谐波电流 检测方法近年来，我国电网工程建设不断完善，为我国居民的电力资源供应提供了保障，更为我国电力事业发展提供了保障。

但是在电网工程中，常会由于谐波电流的产生给电网工程以及电网输配电的稳定性带来了巨大影响，给电力企业带来巨大的经济损失和工作难度，因此对谐波电流的检测是当前电力企业重要的工作组成部分，直接关系到了电力企业电力资源输送的安全性和稳定性。

1 电网中谐波电流的来源分析电网中谐波电流的来源是呈现为多元化的，根据电网工程的结构整体，电网中谐波电流的来源主要包括了电源、输配电系统、用电设备以及电力系统等四个方面的来源。

1.1 电网中发电源质量问题导致的电网谐波产生发电源只有保持三相绕组以及铁心等结构的均匀，才能够降低谐波电流产生的可能，但是现阶段发电机的三相绕组以及铁心很难实现完全均匀，因此会导致少量谐波电流的产生。

1.2 电网中输配电系统产生的谐波电流输配电系统中谐波电流产生的主要结构就是电力变压器，由于变压器本身的铁心结构趋向于饱和，在进行电流电压转化时，常会受到磁化曲线的非线性影响，是磁化电流出现谐波。

1.3 电网中用电设备导致的谐波电流产生电网中用电设备多样，不同的用电设备都会导致电网中谐波电流的产生，包括电网中的晶闸管整流设备、变频装置、电弧炉以及电力用户的各种电力设备及电器设备等等，在使用过程中都会导致电网中谐波电流的产生了，对电网工程的运行安全带来严重的不利影响。

1.4 电网中电力系统导致的谐波电流产生电力系统的核心组成部分就是电气设备，电网中谐波电流检测方法文/张春龙也是谐波电流产生的主要来源之一，其原理是因为发电机的转子所产生的电测场并不是完善的正弦波，发电机发出的电压波形也不可能一直保持正弦波，因此就导致了电网中谐波电流的产生，对电网系统造成了不利影响。

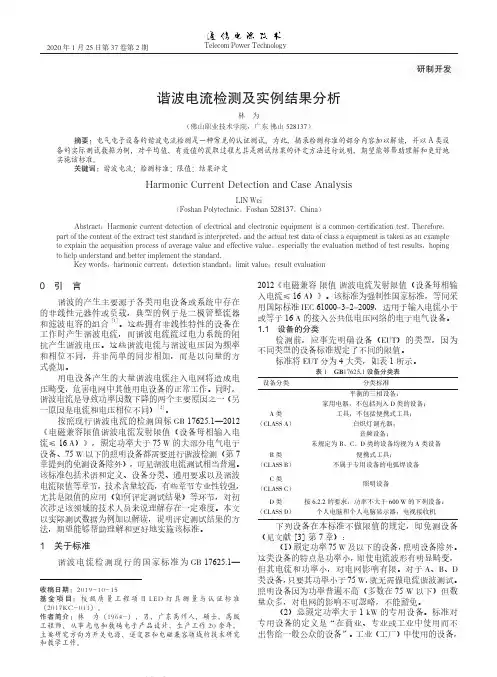

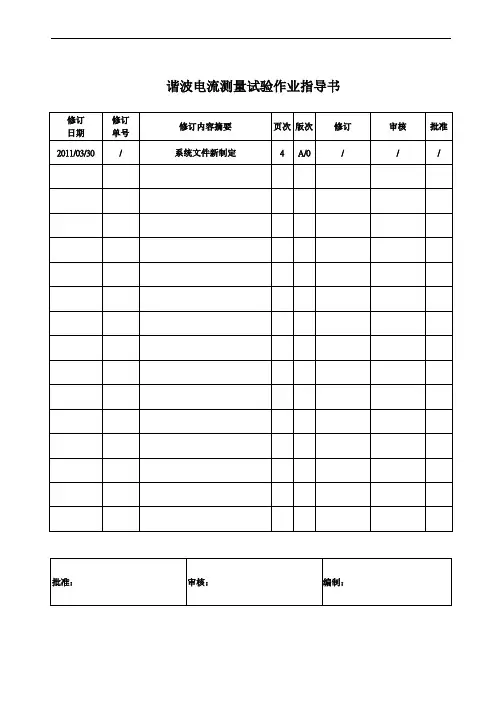

谐波电流测量试验作业指导书谐波电流测量试验作业指导书1. 范围：本作业指导书规定了谐波电流测量试验方法。

2. 引用标准：GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》GB 17625.1《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》GB/T 4365-2003《电磁兼容术语》CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》IEC 61000-3-2:2005《Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current 16 A per phase)》EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》EN 61000-3-2:2000 《Electromagnetic compatibility (EMC) - Part 3-2: Limits;Limits for harmonic current emissions (equipment input current up to and including16 A per phase》3. 术语和定义：3.1 EUT equipment under test受试设备。

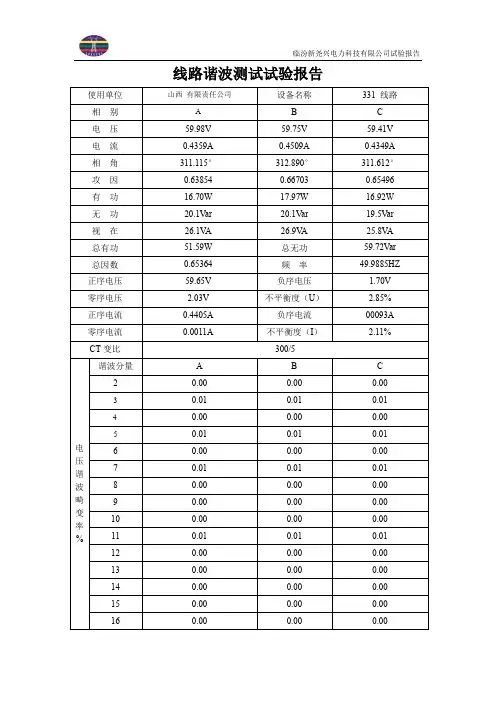

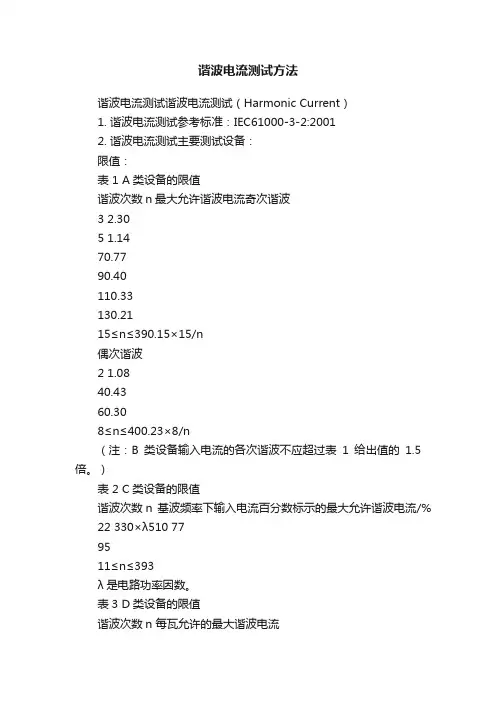

谐波电流测试方法
谐波电流测试谐波电流测试（Harmonic Current）
1. 谐波电流测试参考标准：IEC61000-3-2:2001
2. 谐波电流测试主要测试设备：
限值：
表 1 A类设备的限值
谐波次数n最大允许谐波电流奇次谐波
3 2.30
5 1.14
70.77
90.40
110.33
130.21
15≤n≤390.15×15/n
偶次谐波
2 1.08
40.43
60.30
8≤n≤400.23×8/n
（注：B类设备输入电流的各次谐波不应超过表1给出值的1.5倍。

）
表 2 C类设备的限值
谐波次数n 基波频率下输入电流百分数标示的最大允许谐波电流/%
22 330×λ510 77
95
11≤n≤393
λ是电路功率因数。

表3 D类设备的限值
谐波次数n 每瓦允许的最大谐波电流
mA/W最大允许谐波电流A
3 3.
4 2.30
5 1.9 1.14
7 1.00.77
90.50.40 110.350.33
13≤n≤39 3.85/n（见表1）
A类：平衡的三相设备；
家用电器，不包括列入D类的设备；
工具，不包括便携式工具；
白炽灯调光器；
音频设备。

未规定为B、C、D类的设备均视为A类设备。

B类：便携式工具；不属于专用设备的电弧设备。

C类：照明设备。

D类：功率不大于600W的下列设备：
个人计算机和个人计算机显示器；
电视接收机。

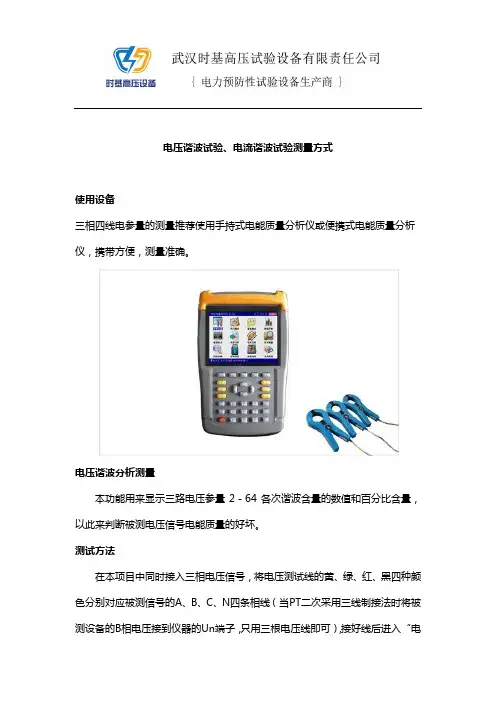

电压谐波试验、电流谐波试验测量方式使用设备三相四线电参量的测量推荐使用手持式电能质量分析仪或便携式电能质量分析仪，携带方便，测量准确。

电压谐波分析测量本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。

测试方法在本项目中同时接入三相电压信号，将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可），接好线后进入“电压谐波”屏查看测量结果，接线图如下：电流谐波分析测量本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。

测试方法具体接线如图所示，在本项目中同时接入三路电流信号。

用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

测量过程中注意以下问题1、要在测试前插好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。

测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。

2、测试钳为保证各通道精度，依次对应，要把各电流钳正确插入唯一与之对应的插座。

交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2%。

3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。

（此条尤为重要，反之可能引起大事故）。

谐波及无功电流的检测方法摘要：有源电力滤波器的滤波效果主要取决于控制系统对谐波电流的检测精度。

因此有必要对谐波电流的检测方法进行研究，以此来提高有源电力滤波器的滤波效果。

目前，国内外学者所研究的谐波检测算法都是基于赤木泰文在1987年提出的瞬时无功理论来进行创新与改进。

本文详细介绍了一种谐波检测算法，并分析了其频域特性。

一般来说在电网中谐波的含量要小于基波电流的幅值，本文为了获得较好的检测效果，提出了在瞬时谐波电流检测中设定一个低通滤波器的解决方案。

1.谐波检测方法谐波信号检测，又称为谐波参考电流或者电压的获取方法，是通过获取谐波的相关信息来控制有源滤波的输出。

使用该方法能在相当大的程度上调节有源滤波器的输出，提高工作性能。

随着电子信息技术的快速发展，模拟信号的检测方法已经不再适用，产生了数字信号检测方法，来实现对谐波和基波的无功检测。

目前，检测谐波电流方法主要分下面几种有：2.1.2基于三相不平衡的电压控制算法上述的控制方法与检测方法都是基于负载三相平衡的，但在实际情况中负载绝对平衡的情况是基本不存在的。

实际中电弧炉或者其他非线性负载的三相电极相互独立地投入运行，很容易造成负载的三相不平衡，从而会产生很大负序电流。

基于以上三相负载不平衡的情况，本文给出了一种基于三相负载不平衡的电压控制算法，并对这种控制算法进行了简要的分析。

该控制算法的原理是：首先，将检测到三相电压经过矩阵进行坐标变换，将三相电压瞬时值变换成静止参考轴分量。

然后，对静止参考轴分量进行正序与负序变换，分别提取出正序分量与负序分量。

由于下面的控制算法对负序、正序分量进行分开控制，且控制原理基本相同。

所以下面以控制正序分量为例来分析该控制过程。

将提取出的正序分量通过低通滤波器，得到正序电压分量中的直流分量，此时就可以计算出正序电压峰值的大小和正序电压角度的大小。

将上述得出的电压值与参考值作差，将得到的差值经过PI调制可以得到连接电抗器上的压降，将此压降值与负载端的正序电压峰值相加，这样就可以得出有源滤波器需要补偿的正序电压信号值。

谐波电流检测方法综述摘要：随着我国工业的迅猛发展，电网中电力电子元件的使用越来越多，如整流器、变频调速装置、电弧炉等，这些电力电子装置由于其非线性、多样性的特点，带来的谐波污染也越来越严重，严重影响了电能质量，而且对各种用电设备的正常运行带来了消极的影响；另一方面现代化工业、商业及居民用户的用电设备对电能质量更加敏感，对电能的使用和需求提出了更高的要求。

因此，实时、准确地检测电网中的谐波含量，对于防止谐波的危害，保障电网安全运行具有十分重要的意义。

本文对基于瞬时无功功率理论、有功分离、傅里叶变换、神经网络、小波分析等原理的几种谐波检测方法进行了介绍，讨论了各种检测方法的优缺点，对这些谐波的抑制方法进行了详细的综述。

一、绪言1.谐波的来源谐波的定义为：“谐波是一个周期电气量的正弦波分量，其频率为基波频率的整数倍”。

当电流流经非线性负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。

向公用电网注入谐波电流或在公用电网上产生谐波电压的电气设备被称为谐波源。

谐波源的来源很复杂，但主要的谐波源还是来自于具有非线性特性的电气设备，如变频调速装置、整流设备、电子控制照明装备和磁性铁芯设备等等。

目前，应用最为广泛的整流电路都是由晶闸管或二极管组成的。

其中以三相桥式和单相桥式最为普遍。

直流侧采用电容滤波的二极管整流电路就是一个典型的谐波源。

由于其输入电流的谐波成分非常大，会给电网带来严重的污染。

变频器中的谐波干扰也是尤为突出，变频器工作时，输出电流的谐波电流会对电源产生干扰。

现在随着电力电子技术的广泛应用，谐波源已经存在于电力的生产、传输、转换和使用的每一个环节中。

2.谐波的危害谐波的危害可以总结为以下几个方面：1）电网中的电压与电流波形发生畸变都是由高次谐波引起的，相同频率的谐波电压和电流能产生相同次数谐波的有功和无功功率，降低了电网的电压，引起线路的附加损耗，使得电网容量造成不必要的浪费。

2）谐波对供电系统的无功补偿设备的影响也是不容忽视的，谐波进入电网时会导致变电站高压电容过电流和过负荷，在这种情况下，无功补偿设备不能正常运行，更严重的请况下，还会将电网中的谐波进一步放大。

谐波电流测试不确定度评定报告
1.目的
本报告介绍了谐波电流测试不确定度的评定过程，不确定度的评定结果适用于青岛市产品质量监督检验所的谐波电流测量。

2.测试方法及测试配置
测试方法的依据为国家标准GB17625.1-2003；
测试配置如下图所示：
I =谐波电流测量电路 U =电压测量电路
3.测试设备列表：
4.参考资料：
CNAS —GL07《电磁干扰测量中不确定度的评定指南》
GB/Z 6113.401-2007 《无线电骚扰和抗扰度测量设备和测量方法规范 第4-1部分 不确定度、统计学和限值建模 标准化的EMC 试验不确定度》
GB/T6113.402-2006《无线电骚扰和抗扰度测量设备和测量方法规范 第4-2部分 不确
定度、统计学和限值建模 测量设备和设施的不确定度》
5.不确定度的评定
不确定度主要考虑电源、分析仪以及测试系统的重复性和被测件的重复性。

数学模型：被测量H I 按下式计算：
H I = U M + U A +S R +EUT R
构成测量不确定度的各个分量如下：
R s 取10次稳定负载的基波电流进行计算
谐波电流测试的不确定度为(0-2kHz): 5.86%（包含因子取k=2,置信水平近似为95％）。

计算公式：
)c H u (I
U(H I )＝k )c H u (I
6.在符合上述条件下的测量结果，可以直接使用本不确定度的评定结果。

如果仪器设备重新计量，则应该重新计算结果.。

精心整理
谐波电流测试不确定度评定报告
1.目的
本报告介绍了谐波电流测试不确定度的评定过程，不确定度的评定结果适用于青岛市产品质量监督检验所的谐波电流测量。

2.测试方法及测试配置
3.
4.参考资料：
CNAS—GL07《电磁干扰测量中不确定度的评定指南》
GB/Z6113.401-2007《无线电骚扰和抗扰度测量设备和测量方法规范第4-1部分不确定度、统计学和限值建模标准化的EMC试验不确定度》
GB/T6113.402-2006《无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分不确
R s 取10次稳定负载的基波电流进行计算
U(H I )＝k )c H u (I
6.在符合上述条件下的测量结果，可以直接使用本不确定度的评定结果。

如果仪器设备重新计量，则应该重新计算结果.。
