吊顶构造设计(带例图)

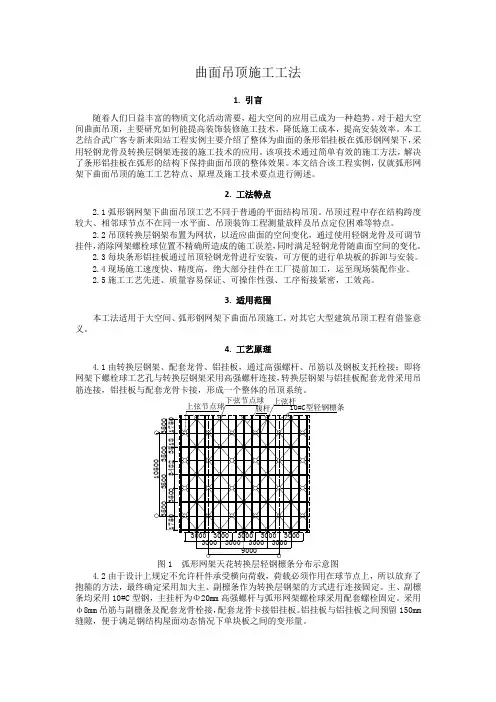

曲面吊顶施工工法1. 引言随着人们日益丰富的物质文化活动需要，超大空间的应用已成为一种趋势。

对于超大空间曲面吊顶，主要研究如何能提高装饰装修施工技术，降低施工成本，提高安装效率。

本工艺结合武广客专新耒阳站工程实例主要介绍了整体为曲面的条形铝挂板在弧形钢网架下，采用轻钢龙骨及转换层钢架连接的施工技术的应用。

该项技术通过简单有效的施工方法，解决了条形铝挂板在弧形的结构下保持曲面吊顶的整体效果。

本文结合该工程实例，仅就弧形网架下曲面吊顶的施工工艺特点、原理及施工技术要点进行阐述。

2. 工法特点2.1弧形钢网架下曲面吊顶工艺不同于普通的平面结构吊顶。

吊顶过程中存在结构跨度较大、相邻球节点不在同一水平面、吊顶装饰工程测量放样及吊点定位困难等特点。

2.2吊顶转换层钢架布置为网状，以适应曲面的空间变化，通过使用轻钢龙骨及可调节挂件，消除网架螺栓球位置不精确所造成的施工误差，同时满足轻钢龙骨随曲面空间的变化。

2.3每块条形铝挂板通过吊顶轻钢龙骨进行安装，可方便的进行单块板的拆卸与安装。

2.4现场施工速度快、精度高。

绝大部分挂件在工厂提前加工，运至现场装配作业。

2.5施工工艺先进、质量容易保证、可操作性强、工序衔接紧密，工效高。

3. 适用范围本工法适用于大空间、弧形钢网架下曲面吊顶施工，对其它大型建筑吊顶工程有借鉴意义。

4. 工艺原理4.1由转换层钢架、配套龙骨、铝挂板，通过高强螺杆、吊筋以及钢板支托栓接；即将网架下螺栓球工艺孔与转换层钢架采用高强螺杆连接，转换层钢架与铝挂板配套龙骨采用吊筋连接，铝挂板与配套龙骨卡接，形成一个整体的吊顶系统。

300030003000300030003000300030003000900035003482351835003500350035001750175010500上弦节点球下弦节点球腹杆上弦杆10#C型轻钢檩条图1 弧形网架天花转换层轻钢檩条分布示意图4.2由于设计上规定不允许杆件承受横向荷载，荷载必须作用在球节点上，所以放弃了抱箍的方法，最终确定采用加大主、副檩条作为转换层钢架的方式进行连接固定。

顶棚装饰构造顶棚的作用1、改善室内环境，满足使用功能要求2、装饰室内空间顶棚的分类1、按顶棚外观分类（图6-16）：平滑式顶棚：将整个顶棚呈现平直或弯曲的连续体；井格式顶棚：根据或模仿结构上主、次梁或井字梁交叉布置的规律，将顶棚划分为格子状；悬浮式顶棚：把杆件、板材、薄片或各种形状的预制块体(如船形、锥形、箱形等)悬挂在结构层或平滑式顶棚下，形成格栅状、井格状、自由状或有韵律感、节奏感的悬浮式顶棚。

分层式顶棚：在同一室内空间，根据使用要求，将局部顶棚降低或升高，构成不同形状、不同层次的小空间。

(a)平滑式:(b)井格式；(c)、(d)分层式；(e)、(f)悬浮式图6-16 顶棚形式2、按施工方法分类：抹灰刷浆类顶棚、裱糊类顶棚、贴面类顶棚、装配式板材顶棚等。

直接抹灰、喷刷、裱糊类顶棚这类直接式顶棚的首要构造问题是基层处理，需保证饰面的平整和增加抹灰层与基层的粘结力。

具体做法为：先在顶棚的基层上刷一遍纯水泥浆，然后用混合砂浆打底找平。

其中间层、面层的做法和构造与墙面装饰做法类似。

（图6-17，6-18）图6-17 喷刷类顶棚构造大样图6-18 裱糊类顶棚构造大样直接贴面类顶棚基层处理的要求和方法与直接抹灰、喷刷、裱糊类顶棚相同。

粘贴面砖和粘贴石膏板(条)宜增加中间层，以保证必要的平整度，做法是在基层上做5～8mm厚1:0.5:2.5水泥石灰砂浆。

粘贴面砖做法与墙面装修相同。

粘贴固定石膏板(条)时，宜采用粘贴与钉接相配合的方法。

吊顶的组成（图6-19）1、基层：承受吊顶棚的荷载，并通过吊筋传给屋顶或楼板承重结构。

基层构件由吊筋、主龙骨（主搁栅）和次龙骨（次搁栅）组成。

2、面层：传统面层做法包括板条抹灰、苇箔抹灰、钢板网抹灰、木丝板、纤维板等。

现代面层做法包括纸面石膏板、穿孔石膏吸声板、水泥石膏板（穿孔或不穿孔）、钙塑板、矿棉板、铝合金条板等。

图6-19 上人悬吊式顶棚吊顶基层构造1、吊筋吊筋的材料：50mm×50mm的方木条，用于木基层吊顶；φ6~φ8的钢筋，可用于木基层或金属基层吊顶；铜丝、钢丝或镀锌钢丝，用于不上人的轻质吊顶。

“金属方通(不锈钢)吊顶”在湖南大厦工程中的应用湖南大厦首层的装修设计简洁、明快又不失稳重。

墙面饰面主材以罗马洞石为主，部分饰面采用玻璃、灰镜、金属饰面（铜饰面、铜格栅、灰镜面不锈钢），地面公共区域采用闪电米黄大理石。

吊顶饰面有石膏板乳胶漆、银箔机理漆、金属方通吊顶、透光云石、茶镜、金属格栅等。

其中金属方通吊顶位于西餐厅部位，面积约200平面米。

金属方通吊顶在公共区域的使用很普遍，在北京新建的地铁站及通道吊顶装修中大量使用方通吊顶。

通常的金属方通都采用铝材质，本工程的方通吊顶根据设计要求采用不锈钢材质，不锈钢饰面的工艺处理是采用8k镜面不锈钢板，先喷砂后镀钛两道工艺。

方通截面尺寸见下图。

一、金属方通吊顶的特点：有利于空间的灯光效果以及消防喷淋，空调系列等设施的安装。

开透式空间，高度一致性, 排列整齐，有利于通风设施和消防喷淋的布置和安排而不影响整体视觉效果，色泽均匀一致，户内使用，确保多年不变颜色，连接牢固，每件可重复多次装拆，易于各种灯具和装置相配。

金属方通吊顶为开透式吊顶，吊顶龙骨、吊件及吊顶以上的所有管线、设备、结构一般采用黑色涂料进行喷涂覆盖。

下面为本工程的实例图片：二、方通吊顶缺点：金属饰面吊顶在施工过程中磕碰易变性、怕划伤。

对于不锈钢喷砂材质，印上指纹印不易清理。

施工过程中控制不到位，易造成方通平整度差，有起伏，方通边角不在一条线上，方通对接不平整等问题。

三、施工工艺（一）材料准备：1.龙骨、龙骨连接件、φ10吊杆、φ10膨胀螺栓、38主挂件、38龙骨连接件、防锈漆等。

2.机具准备：电锤、切割机、手电钻、曲线锯、拉铆枪、铁剪、小线等。

3.作业条件：吊顶内各种管线、设备、灯孔、通风口已施工完毕，喷淋已经试压，且已通过检查验收合格，具备施工条件。

各种材料及配件已具备。

临时用电已接到位，能满足施工要求。

.攀高作业用具已齐备（人字梯）。

管线、设备、结构黑涂料喷涂完成。

（二）操作工艺：1.工艺流程：墙面、柱子弹水平线→划吊杆位置线→吊点安置、安装吊杆→棚内管线布置、校正→安装龙骨→安装方通→留孔修边清理表面2.工艺要求：弹顶棚标高水平线：根据楼层标高水平线用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶棚标高水平线。

吊顶构造设计一、设计条件1、某会议室顶棚平面如附图所示，柱子断面尺寸为600×600，墙体厚度 200，钢筋混凝土框架结构。

2、会议室内设吊顶，吊顶上均匀布置八组铝合金一体化带罩日光灯（可以改变灯具布局），西边吊顶设置了反光灯槽，北边窗顶设置了窗帘盒。

3、吊顶的龙骨为金属龙骨，面板材料及规格自定，龙骨、面板及配件可参考教材、课件或图集。

反光灯槽从墙边伸出300mm宽，高度比吊顶表面低不小于250mm。

窗帘盒为隐藏式，宽 200～ 300mm，高 180mm。

灯具为嵌入式，规格 2×28W，尺寸 1200× 300×60（间距自定）。

二、设计绘制内容2701、吊顶平面图 1 个，比例 1:60 或 1:5075用不同线型画出面板、龙骨及吊点的平面布置图（各构件的线型可参考下图，也可自定，线型应在图中加以说明）；标注面板名称、龙骨名称及间距尺寸、吊点间距尺寸、反光灯槽宽20 70606070 20度尺寸、窗帘盒宽度尺寸、灯具间距尺寸；画出索引号（索引号为直径10 细线圆）；标注图300名及比例。

参考线型主龙骨（承载龙骨、附加龙骨）次龙骨（覆面龙骨）横撑龙骨（间距龙骨）吊点2、吊顶周边剖切节点详图 2 个（灯槽处 1 个、窗帘盒处 1 个），比例 1:5 或 1:10画出各详图中剖到及可见的构件（剖到的断面应画材料图例），以及各构件之间的连接、吊挂关系；标注各构件的名称；标注各部位的尺寸、标高等；标注详图号及比例（详图号为直径 14 粗线圆，其编号应与平面图的索引号对应）。

3、灯具处横剖面节点 1 个, 比例 1:5 或 1:10画出灯具与周围剖到及可见的构件，以及灯具与龙骨的连接构造、灯具及周围龙骨的连接吊挂构造（灯具及周围构件关系应与平面图保持一致）；标注构件名称及尺寸；标注详图号及比例（详图编号应与平面图索引号对应）。

三、图纸要求A3 图幅白绘图纸，张数不限，墨线绘制。

博物馆建筑吊顶做法案例咱今儿个就唠唠博物馆建筑吊顶那些事儿。

一、古典风格博物馆吊顶。

就拿我之前见过的一个主打古典艺术的博物馆来说哈。

1. 结构框架。

首先呢，他们用的是实木做框架。

那些厚实的木梁啊，就像博物馆的骨架一样，稳稳地撑在上面。

木工师傅那手艺可真是绝了，每根梁的接口处都严丝合缝的，就像榫卯结构一样巧妙。

而且这木梁可不是随随便便选的木材，都是经过特殊处理的老榆木，既结实又有着那种古朴的质感。

在框架的布局上，那也是有讲究的。

按照博物馆大厅的空间比例，设计成了井字形的框架结构。

这井字形啊，从下面往上看，就给人一种特别规整、庄重的感觉，就像古代宫殿的大梁布局一样，一下子就把那种古典的氛围烘托出来了。

2. 装饰面板。

面板用的是雕花木板。

这些雕花可都是纯手工雕刻的哦，雕的都是些古典的花纹，像什么云纹啦、回纹啦之类的。

雕刻师傅那眼睛就跟尺子似的，每一道花纹都雕得那么细腻、流畅。

把木板安装在框架下面的时候，就像是给博物馆的天花板穿上了一件华丽的雕花衣服。

而且木板还做了做旧处理呢，颜色有点暗暗的，带着岁月的痕迹，就像是从古代一直保存到现在的宝贝一样。

3. 照明处理。

在吊顶里隐藏着一些小射灯。

这些射灯的位置可都是精心设计的，它们的光线打在雕花面板上，就会产生一种光影交错的效果。

就像舞台上的灯光一样，把雕花的立体感完美地展现出来了。

你在博物馆里走的时候，抬头一看，就感觉那些雕花像是在光影里跳舞一样，特别神奇。

而且这些射灯的颜色也是暖黄色的，和整个古典的氛围特别搭调，就像是以前宫殿里点着的蜡烛发出的光，昏昏暗暗的，充满了神秘的气息。

二、现代简约风格博物馆吊顶。

再说说我了解的一个现代简约风格的博物馆。

1. 金属龙骨框架。

这个博物馆的吊顶框架是用金属龙骨做的。

那些金属龙骨又轻又结实，就像一个个小卫士整齐地排列在天花板上。

它们是用轻钢材料做的，表面还有防锈处理呢，毕竟博物馆的环境湿度什么的还是有点讲究的。

安装龙骨的时候，工人师傅就像搭积木一样，按照设计好的方格形状，一块一块地把龙骨拼接起来。

新型铝垂片吊顶施工技术发布时间：2023-02-07T02:50:01.251Z 来源：《工程建设标准化》2022年第9月第18期作者：钟萍[导读] 本文以海南微城未来教育学校观演中心入口处挑空区域天花为例，介绍了铝垂片吊顶主要构成、连接方式及施工流程。

钟萍深圳市建筑装饰（集团）有限公司广东.深圳 518045摘要：本文以海南微城未来教育学校观演中心入口处挑空区域天花为例，介绍了铝垂片吊顶主要构成、连接方式及施工流程。

提出并详细说明了夹具副龙骨这一新型龙骨结构。

关键词：吊顶；铝垂片；副龙骨常见的吊顶形式包括整体面层吊顶、板块面层吊顶和格栅吊顶这几大类。

格栅吊顶包括以轻钢龙骨、铝合金龙骨为骨架，以金属、塑料和复合材料等为格栅面层的吊顶。

其中垂片式格栅吊顶可以通过对吊杆及挂片尺寸的控制，形成高低错落的效果。

造型各异的垂片，必须匹配专属的吊装龙骨系统，以确保结构的安全稳固。

1.研发背景海南微城未来教育学校是一所民办国际化学校，其观演中心一层入口处为20米长、10米宽、12.95米高的挑高空间，根据要求的设计效果，此区域天花为片状交叉的悬吊式铝垂片吊顶结构。

市面上并没有与悬吊式铝垂片吊顶匹配的吊装龙骨系列产品，为此我们研发了一种新型铝垂片吊顶施工技术。

图1 铝垂片吊顶完工照2.技术特点分析吊装系统主要由：吊杆、匚型主龙骨、通长夹具副龙骨、短夹具副龙骨、片状铝垂片部分组成。

图2 铝垂片吊顶构造示意图2.1吊杆与匚型主龙骨的连接选用直径8mm通丝吊杆，吊杆的上端与顶部结构连接，下端垂吊下来与匚型主龙骨上方开孔位置相连接，利用螺帽将主龙骨固定于吊杆。

2.2匚型主龙骨与夹具副龙骨的连接夹具副龙骨采用工厂定制铝合金型材，上半部分为空心矩形造型，中间上方开口6mm尺寸，M6螺栓通过开口凹槽滑入通长夹具副龙骨内，在主副龙骨交接位置的主龙下方预留孔洞，用螺帽将通长夹具副龙骨与主龙骨机械连接。

图3 铝垂片吊顶剖面图图4 夹具副龙骨剖面图2.3副龙骨之间的连接副龙骨分为通长型夹具副龙骨、与铝垂片同长的短夹具副龙骨两款。
