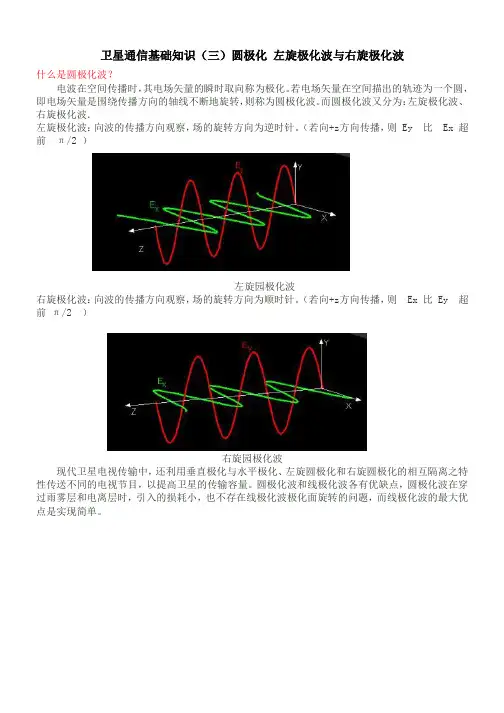

卫星通信基础知识（三）圆极化左旋极化波与右旋极化波
什么是圆极化波？
电波在空间传播时，其电场矢量的瞬时取向称为极化。
若电场矢量在空间描出的轨迹为一个圆，即电场矢量是围绕传播方向的轴线不断地旋转，则称为圆极化波。
而圆极化波又分为：左旋极化波、右旋极化波．
左旋极化波：向波的传播方向观察，场的旋转方向为逆时针。
（若向+z方向传播，则 Ey 比Ex 超前π/2 ）
左旋园极化波
右旋极化波：向波的传播方向观察，场的旋转方向为顺时针。
（若向+z方向传播，则Ex 比 Ey 超前π/2 ）
右旋园极化波
现代卫星电视传输中，还利用垂直极化与水平极化、左旋圆极化和右旋圆极化的相互隔离之特性传送不同的电视节目，以提高卫星的传输容量。
圆极化波和线极化波各有优缺点，圆极化波在穿过雨雾层和电离层时，引入的损耗小，也不存在线极化波极化面旋转的问题，而线极化波的最大优点是实现简单。
第一章1.天线的定义：用来辐射和接收无线电波的装置2.天线的作用：3.天线基本辐射单元：电基本振子、磁基本振子、惠更斯元4.电基本振子又称电流元，其辐射场是球面波（等相位面的形状），辐射的是线极化波，传输的波的模式是横电磁波（TEM 波，沿传播方向电场、磁场分量为0）5.媒质波阻抗η 自由空间（120ηπ=Ω） 电基本振子E H θηϕ= 磁基本振子E H ϕθη=-6. 磁基本振子又称磁流元、磁偶极子7. 电基本振子归一化方向函数(,)sin F θϕθ=理想电源归一化方向函数(,)1F θϕ=8.方向图：E 面 H 面9. 电基本振子E 面方向函数()sin E F θθ=，H 面()1H F ϕ=磁基本振子E 面方向函数()1E F θ=，H 面()sin H F ϕϕ=10.方向系数：在同一距离及相同辐射功率条件下，某天线在最大辐射方向上的辐射功率密度（场强的平方）和无方向性天线（点源）的辐射功率密度（场强的平方）之比11.电基本振子D=1.5 半波振子D=1.6412.增益系数：在同一距离及相同输入功率条件下，某天线在最大辐射方向上的辐射功率密度（场强的平方）和无方向性天线（点源）的辐射功率密度（场强的平方）之比13.天线效率：物理意义（表述了天线能量转换的有效程度）14. A G D η=15.天线极化可分为：线极化、圆极化、椭圆极化16.有效长度17.输入阻抗18.频带宽度19.有效接收面积是衡量接收天线接收无线电波能力的重要指标。
20.对称振子中间馈电，极化方式为线极化，辐射场为球面波。
计算输入阻抗采用“等值传输线法”，最终等效成具有一平均特性阻抗的有耗传输线。
对称振子天线振子越粗，平均特性阻抗越小。
21.末端效应：由于对称振子末端具有较大的端面电容，末端电流实际不为零。
22.采用天线阵是为了加强天线的定向辐射能力。
23.方向图乘积定理P2624.水平线天线镜像一定时负镜像；垂直对称线天线正镜像垂直驻波单导线半波正垂直驻波单导线全波负25.无限大理想导电反射面对天线电性能的影响主要有两个方面：对方向性的影响；对阻抗特性的影响26.沿导电平面方向，正镜像始终是最大辐射，负镜像始终是零辐射。
cst圆极化波【原创版】目录1.CST 圆极化波的概述2.CST 圆极化波的特点3.CST 圆极化波的应用4.总结正文一、CST 圆极化波的概述CST 圆极化波，全称为圆极化合成孔径雷达（Circularly Polarized Synthetic Aperture Radar）波，是一种利用合成孔径雷达（SAR）技术，通过圆极化天线发射和接收信号的雷达波。
其主要特点是在垂直于地面的方向上，波的电场矢量呈圆形分布，与线性极化波相比，具有更好的目标检测和识别能力。
二、CST 圆极化波的特点1.极化特性：CST 圆极化波在垂直于地面的方向上，电场矢量呈圆形分布，具有两种极化状态，即左旋圆极化和右旋圆极化。
这种特性使得 CST 圆极化波能够获得目标物体的更多信息，从而提高探测和识别的准确性。
2.抗干扰能力：CST 圆极化波在穿过大气层时，受大气层影响较小，具有较强的抗干扰能力。
同时，由于其圆形极化特性，CST 圆极化波能够有效抑制来自地面的杂波干扰，提高目标检测的准确性。
3.分辨率：CST 圆极化波的分辨率较高，能够对地面目标进行精细探测。
在实际应用中，通过增加天线阵列的规模和改进信号处理方法，可以进一步提高 CST 圆极化波的分辨率。
三、CST 圆极化波的应用CST 圆极化波在多个领域具有广泛的应用前景，主要包括：1.地质勘探：CST 圆极化波能够对地表和地下的目标进行精细探测，有助于地质勘探和矿产资源开发。
2.军事侦察：CST 圆极化波具有较强的抗干扰能力和高分辨率，在军事侦察领域具有广泛的应用前景。
通过 CST 圆极化波技术，可以有效提高目标检测和识别的准确性，增强战场态势感知能力。
3.环境监测：CST 圆极化波可以用于监测土地利用变化、城市规划和环境保护等领域。
其高分辨率特性有助于获取更精确的地表信息，为相关领域提供有力支持。
4.灾害评估：CST 圆极化波技术可以用于灾害评估，如地震、滑坡等。
