大孔桩施工方案大孔桩是一种常用的土木工程施工方法，它主要用于在建筑、桥梁、码头等工程中，用以承受水平荷载及垂直荷载。
大孔桩的施工方案包括以下几个步骤：1.前期准备在施工前的准备阶段，需要对施工区域进行勘测和设计。
首先，需要进行地质勘查，了解地层的情况。
然后，根据设计要求和土层情况，确定大孔桩的类型和参数。
最后，制定具体的施工方案，包括施工序列、设备选型和材料准备等。
2.设备和材料准备根据施工方案，选用适当的大孔桩工程设备，如大孔钻机、泥浆循环系统、混凝土输送设备等。
同时，还需要准备好大孔桩所需的材料，如钢筋、混凝土、砼模板等。
3.大孔桩的钻制首先，根据设计要求和实际情况，选择合适的孔径和孔深。
然后，使用大孔钻机进行钻孔作业，将钻探的土样送至地面，并进行分析和检测。
在钻孔过程中，需要根据土层情况，采取相应的钻进方法，如旋挖钻进、冲洗钻进等。
4.大孔桩的注浆钻孔完毕后，需要对孔壁进行注浆加固。
首先，使用泥浆循环系统，将浆液注入到孔中，以固定孔壁。
然后，进行饱和注浆，以增加桩身的承载力。
最后，根据设计要求，进行增强注浆，提高桩体的抗力。
5.大孔桩的钢筋布置在注浆完毕后，需要进行钢筋布置。
根据设计要求和桩体的受力情况，将钢筋按照一定的间距和排布方式，紧密地排列在桩孔内。
同时，还需要使用托臂等辅助设备，将钢筋固定在桩孔内。
6.大孔桩的混凝土浇筑钢筋布置完毕后，需要进行混凝土的浇筑。
首先，通过混凝土输送设备，将混凝土送至作业面。
然后，使用振捣器对混凝土进行振捣，以排除气泡和提高混凝土的密实性。
最后，通过将混凝土均匀地倒入桩孔内，使桩孔充满混凝土。
7.大孔桩的养护浇筑完混凝土后，需要对大孔桩进行养护。
一般情况下，采用水养护的方式，即在桩体表面喷水进行湿润。
同时，还需要对养护区域进行封堵，以防止养护水的流失。
养护时间一般为7-14天，具体根据混凝土的强度等因素而定。
综上所述，大孔桩的施工方案包括前期准备、设备和材料准备、钻制、注浆、钢筋布置、混凝土浇筑和养护等步骤。
引言概述：大直径钻孔灌注桩广泛应用于各类土木工程中，具有承载力大、抗弯扭能力强、施工难度相对较小等优点。
本文将对大直径钻孔灌注桩施工进行详细阐述，包括施工前准备工作、桩基定位和布置、钻孔施工、灌注完成以及质量控制等方面。
正文内容：1.施工前准备工作1.1确定工程需求和设计参数1.2安排施工人员和设备1.3检查施工现场和周边环境1.4制定施工方案和安全措施1.5确定施工进度和配套材料2.桩基定位和布置2.1根据设计需求确定灌注桩的位置和数量2.2进行现场测量和标定，确定桩基位置2.3根据桩基位置进行标线和布置导板2.4确定桩基的连接方式和准备连接材料2.5进行桩基的定位和布置，确保准确性和稳定性3.钻孔施工3.1准备钻机和钻具，进行钻孔前的检查和调试3.2根据设计要求确定钻孔的直径和深度3.3进行钻孔施工，控制钻孔的方向和垂直度3.4钻孔过程中进行岩土样品采集和地层记录3.5完成钻孔后进行清洗和检查，确保孔壁的清洁度和平整度4.灌注完成4.1准备灌注设备和原材料，进行灌注前的检查和调试4.2根据设计要求和试验结果确定灌注桩的配筋和混凝土配合比4.3开始灌注过程，控制灌注速度和施工压力4.4在灌注过程中进行振捣和排气，确保混凝土的密实度和质量4.5灌注完成后进行表面养护和标记，保护桩体免受外界损害5.质量控制5.1进行施工过程中的质量检查和记录5.2对钻孔和灌注桩进行质量把关和评定5.3进行桩体的检测和试验，包括承载试验、静载试验等5.4处理施工中出现的问题和质量缺陷5.5编制施工质量报告和总结，为后续工程提供经验和参考总结：大直径钻孔灌注桩施工是一项复杂而关键的土木工程技术，施工前的准备工作和桩基的定位与布置决定了后续施工的质量和安全。
钻孔施工和灌注完成的过程则需要严格控制和监督，确保桩体的强度和稳定性。
质量控制是整个施工过程的重中之重，通过严格的检测和试验，保证灌注桩的质量符合设计要求。
希望本文能够为大直径钻孔灌注桩施工提供一定的指导和参考价值，推动工程的顺利进行。
φ2.2m大孔径钻孔桩施工方案1、编制依据（1）《赵河镇跨南水北调特大桥郑万豫施（桥）-61》施工图纸；（2）《承台、钻孔灌柱桩及扩大基础钢筋布置图郑万豫施（桥）参-01》施工图纸；（3）《高速铁路桥涵工程施工技术规程》（Q/CR 9603－2015）；（4）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）；（5）《铁路混凝土工程施工质量验收标准》（TB10424-2010）；（6）实地考察资料：现场实地考察的本项目自然条件、地区资源条件等；（7）我公司生产、技术、机械、人员现状、工程计划安排、以往类似工程的施工经验。
2、工程概况新建郑州至万州铁路(河南段)跨南水北调中线干线方城段工程，跨南水北调干渠设计为1联（74+160+74）m连续梁拱。
430、431号主墩桩基根数各15根，均为钻孔桩基础，设计直径φ2.2米，设计桩长分别为97.5米、98米，原地面至桩底约107米，桩顶距离原地面约8.5米。
桩型均为摩擦桩，为保证此大直径钻孔桩的施工质量，特编制此方案。
主要地质情况根据地质图纸显示，施工场区的岩土层按其成因分类主要有：⑸2-2 粉质黏土(Q3al+pl)：褐黄色、灰褐色、褐色、灰色，可塑，局部夹薄层粉土，含铁锰质结核及灰白色斑块。
层面埋深0.00～14.30m，层顶高程123.03～154.19m，层厚0.40～18.60m，平均厚度8.44m。
标贯实测击数平均值为14.15，双桥静力触探端阻qc=2.67MPa，推荐承载力基本值σ0=150kPa，岩土施工工程分级为Ⅱ级。
⑸2-3 粉质黏土(Q3al+pl)：褐黄色、灰褐色、褐色、灰色，硬塑，含有少量铁锰质氧化物及钙质结核。
层面埋深0.00～24.4m，层顶高程105.31～143.64m，层厚0.90～27.30m，平均厚度9.43m。
标贯实测击数平均值为23.09，双桥静力触探端阻qc=3.73MPa，推荐承载力基本值σ0=200kPa，岩土施工工程分级为III级。
钻孔桩施工方案钻孔桩施工方案一、工程概述本工程为进行基础加固，采用钻孔桩作为加固方式。
钻孔桩施工方案主要包括施工准备、施工流程、关键工序与技术措施。
二、施工准备1. 设计图纸：根据设计需求，获得相关施工图纸和相关技术文件。
2. 材料准备：准备所需的油杯、油质、钻具等辅助设备和施工材料。
3. 机械设备：准备钻孔平台、钻机、搅拌器等施工机械设备。
4. 施工人员：组织配备合适的施工人员，包括钻机操作人员、搅拌器操作人员等。
三、施工流程1. 钻孔凿岩：根据设计要求，确定钻孔位置和孔径尺寸，采用钻机进行钻孔凿岩作业。
2. 桩内加固：在完成钻孔凿岩后，采用搅拌器将与水泥、细砂等原材料混合搅拌成浆液，并通过管道倒入钻孔中，达到桩内加固的目的。
3. 精确灌注：在上述步骤完成后，通过灌注管将水泥、砂浆等材料注入钻孔，达到桩体加固的目的。
4. 后续处理：待水泥充分凝固后，剪切孔，清除开洞后的杂物，并进行验收。
四、关键工序与技术措施1. 钻孔凿岩技术：根据地质情况和设计要求，选择合适的钻机和钻具，通过钻孔凿岩保证钻孔质量。
2. 搅拌灌注技术：采用搅拌器将细砂、水泥等原材料搅拌成浆液，并通过管道注入钻孔中，确保桩内加固效果。
3. 精确灌注技术：采用灌注管灌注水泥、砂浆等材料，控制灌注的速度和压力，保证灌注质量。
4. 后续处理：将水泥充分凝固后，进行剪切孔和清洁工作，保证桩体质量。
五、安全措施1. 施工人员需经过专业培训，了解和掌握相应的安全生产规定和操作规程。
2. 设备操作人员需严格按照设备使用说明书进行操作，确保设备的正常工作。
3. 施工现场应划定好安全区域，并设置明显的警示标志，确保施工人员的安全。
4. 施工过程中应加强沟通和协调，保持施工现场的安全秩序。
5. 施工过程中，对施工人员进行工作熟练度、安全意识和责任心的教育培训，提高施工人员的安全意识。
六、施工预算根据实际情况和施工要求，提前编制施工预算，包括人力、材料、设备和施工费用等，确保施工过程的顺利进行。
钻孔桩施工方案1. 引言钻孔桩是施工深基坑、桥梁、大型建筑物等工程中常用的一种基础施工方法。
它的施工方案包括钻孔、清孔、灌注混凝土等环节。
本文将介绍钻孔桩的施工方案，并详细阐述每个环节的具体操作。
2. 施工前准备2.1 地质勘察在施工前，应进行详细的地质勘察，以确定钻孔桩的设计参数。
地质勘察包括地质勘探、岩土试验等工作，目的是了解地层情况，为钻孔桩的施工提供依据。
2.2 施工设备钻孔桩的施工需要使用多种设备，主要包括钻机、钢管等。
在施工前，要检查和确保这些设备的正常工作状态。
2.3 施工人员钻孔桩的施工需要经验丰富的施工人员进行操作，他们需要具备相关的技术知识和操作技能。
3. 施工过程钻孔桩的施工主要包括钻孔、清孔和灌注混凝土三个环节。
3.1 钻孔钻孔是钻孔桩施工的第一个环节。
具体操作步骤如下：3.1.1 定位根据设计要求，在施工场地上确定钻孔桩的位置和数量，并进行标记。
3.1.2 设置导向柱根据设计要求和钻孔桩的尺寸，设置导向柱，以确保钻孔方向垂直于地面。
3.1.3 安装钻机将钻机安装到导向柱上，并进行调整，使钻机垂直于地面并保持稳定。
3.1.4 钻孔根据设计要求和施工方案，使用钻机进行钻孔。
钻孔深度应符合设计要求，并且保持孔径的一致性。
3.2 清孔清孔是指清除钻孔中的泥浆和杂质，为后续灌注混凝土做准备。
具体操作步骤如下：3.2.1 安装清孔器将清孔器安装到钻机上，并调整好清孔器的位置和角度。
3.2.2 清孔使用清孔器对钻孔进行清洗，去除孔底的泥浆和杂质。
清孔时要注意控制清洗水的流量和压力，以防止孔底土层的不均匀。
3.3 灌注混凝土灌注混凝土是钻孔桩施工的最后一个环节，也是最关键的一个环节。
具体操作步骤如下：3.3.1 安装钻孔套管在钻孔中安装钻孔套管，以保持孔壁的稳定，并防止土体坍塌。
3.3.2 配制混凝土按照设计要求和施工方案，配制好混凝土，确保混凝土的质量符合要求。
3.3.3 灌注混凝土使用泵车将混凝土灌注到钻孔中，同时进行振捣，以确保混凝土能够充分填充钻孔。

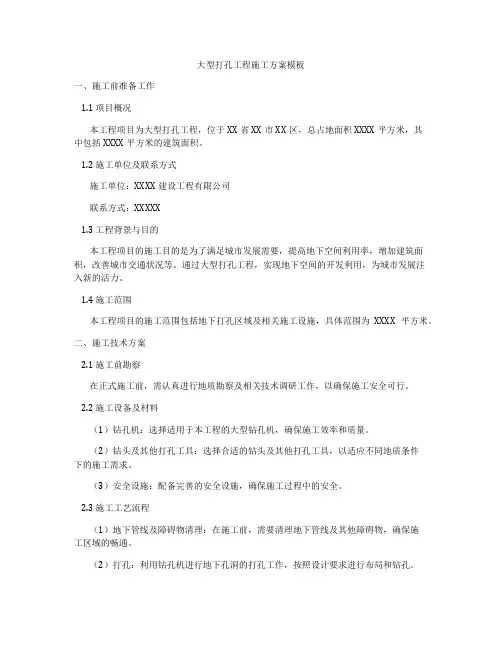

大型打孔工程施工方案模板一、施工前准备工作1.1 项目概况本工程项目为大型打孔工程，位于XX省XX市XX区，总占地面积XXXX平方米，其中包括XXXX平方米的建筑面积。
1.2 施工单位及联系方式施工单位：XXXX建设工程有限公司联系方式：XXXXX1.3 工程背景与目的本工程项目的施工目的是为了满足城市发展需要，提高地下空间利用率，增加建筑面积，改善城市交通状况等。
通过大型打孔工程，实现地下空间的开发利用，为城市发展注入新的活力。
1.4 施工范围本工程项目的施工范围包括地下打孔区域及相关施工设施，具体范围为XXXX平方米。
二、施工技术方案2.1 施工前勘察在正式施工前，需认真进行地质勘察及相关技术调研工作，以确保施工安全可行。
2.2 施工设备及材料（1）钻孔机：选择适用于本工程的大型钻孔机，确保施工效率和质量。
（2）钻头及其他打孔工具：选择合适的钻头及其他打孔工具，以适应不同地质条件下的施工需求。
（3）安全设施：配备完善的安全设施，确保施工过程中的安全。
2.3 施工工艺流程（1）地下管线及障碍物清理：在施工前，需要清理地下管线及其他障碍物，确保施工区域的畅通。
（2）打孔：利用钻孔机进行地下孔洞的打孔工作，按照设计要求进行布局和钻孔。
（3）钢筋安装：在打孔完成后，需对地下孔洞进行钢筋加固，保证其结构安全。
（4）混凝土浇筑：最后对地下孔洞进行混凝土浇筑，形成地下空间结构。
三、施工组织与管理3.1 施工组织（1）项目部设立：设立专门的项目部负责本次打孔工程的施工组织和管理。
（2）施工人员安排：根据施工需要，合理安排施工人员，明确各自的工作职责和任务。
3.2 施工管理（1）施工进度安排：根据施工计划，合理安排施工进度，确保工程的按时按质完成。
（2）质量管理：严格按照相关质量标准，确保施工工程的质量。
（3）安全生产：加强安全生产教育和安全防范工作，确保施工过程的安全。
（4）环境保护：合理安排施工工序，减少对周边环境的影响，做好环境保护工作。
φ2.2m大孔径钻孔桩施工方案范本一：1. 项目背景1.1 项目概述本项目是针对φ2.2m大孔径钻孔桩施工方案的编制，旨在确保施工过程顺利进行，达到设计要求。
1.2 项目目标实现高质量、高效率的施工，保证施工质量和安全，达到预期效果。
1.3 项目范围本项目范围包括施工前准备、施工过程、施工环境监测等内容。
2. 施工前准备2.1 工程调研进行土壤勘探、地质勘探，确定钻孔桩施工的具体位置和孔径要求。
2.2 材料准备购买符合国家质量标准的钻孔机和相关工具、材料，并确保质量合格、数量充足。
2.3 安全防范措施制定健全的施工安全管理制度，设立安全警示标识牌，安排专人负责安全监督。
3. 施工过程3.1 设备安装按照钻孔桩施工方案，进行钻孔机设备的安装和调试工作，确保设备正常运行。
3.2 钻孔施工按照设计要求进行孔径为φ2.2m的钻孔桩施工，控制好施工速度和孔径精度。
3.3 钻孔结果检测对每个钻孔的孔径精度进行检测，确保施工质量满足设计要求。
4. 施工环境监测4.1 监测频率对施工现场的环境进行定期监测，包括噪音、震动等因素。
4.2 监测指标根据国家相关标准，设定环境监测指标，确保施工过程不对周围环境造成污染和破坏。
5. 附件本文档涉及的附件包括设计图纸、施工图纸、监测报告等。
6. 法律名词及注释暂无范本二：1. 引言1.1 项目概述本文档旨在详细介绍φ2.2m大孔径钻孔桩施工方案，包括施工过程、安全措施和环境监测等内容。
1.2 项目目标确保施工质量、安全和环境保护，达到设计要求和监管标准。
2. 施工准备2.1 前期调研调查土壤和地质情况，确定施工位置和孔径要求。
2.2 设备和材料准备选购符合规范要求的钻孔机、工具和材料，并进行必要的检测和保养。
2.3 安全防范措施制定相应的安全操作规程，设立安全标识和警示牌，保证施工过程的安全性。
3. 施工过程3.1 施工方案编制根据设计要求，制定详细的施工方案，包括孔径、深度、施工方法和进度安排等内容。

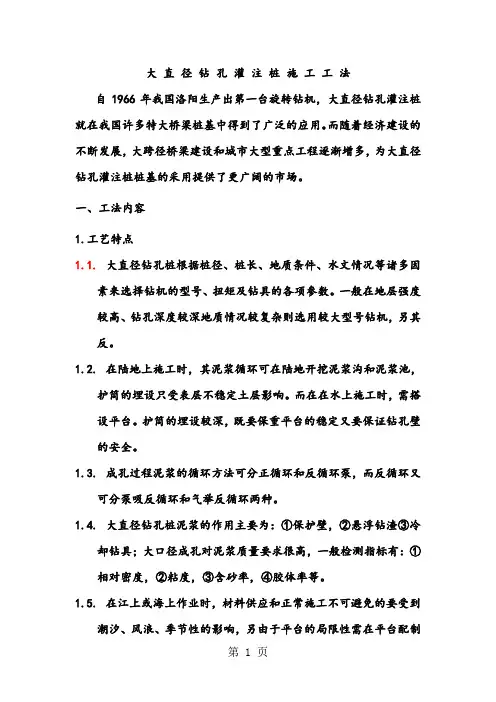

大直径钻孔灌注桩施工工法自1966年我国洛阳生产出第一台旋转钻机，大直径钻孔灌注桩就在我国许多特大桥梁桩基中得到了广泛的应用。
而随着经济建设的不断发展，大跨径桥梁建设和城市大型重点工程逐渐增多，为大直径钻孔灌注桩桩基的采用提供了更广阔的市场。
一、工法内容1.工艺特点1.1.大直径钻孔桩根据桩径、桩长、地质条件、水文情况等诸多因素来选择钻机的型号、扭矩及钻具的各项参数。
一般在地层强度较高、钻孔深度较深地质情况较复杂则选用较大型号钻机，另其反。
1.2.在陆地上施工时，其泥浆循环可在陆地开挖泥浆沟和泥浆池，护筒的埋设只受表层不稳定土层影响。
而在在水上施工时，需搭设平台。
护筒的埋设较深，既要保重平台的稳定又要保证钻孔壁的安全。
1.3.成孔过程泥浆的循环方法可分正循环和反循环泵，而反循环又可分泵吸反循环和气举反循环两种。
1.4.大直径钻孔桩泥浆的作用主要为：①保护壁，②悬浮钻渣③冷却钻具；大口径成孔对泥浆质量要求很高，一般检测指标有：①相对密度，②粘度，③含砂率，④胶体率等。
1.5.在江上或海上作业时，材料供应和正常施工不可避免的要受到潮汐、风浪、季节性的影响，另由于平台的局限性需在平台配制专门的泥浆箱或利用护筒的连接作为泥浆池或泥浆循环管。
2.适用范围2.1.本工法适用范围：孔径≥2000mm，孔深150m以内的孔径、垂直度要求较高，水上（陆地）竖向承重桩的施工。
2.2.适用地层：粘土层、砂层、砾石层、卵石层、岩层等地层。
3.工艺原理结合工程及地质条件，利用大扭矩钻机进行大直径成孔，下放钢筋笼、导管法水下混凝土灌注，从而实现成桩达到竖向承重的目的。
4.施工工艺4.1.施工顺序在施工前，先对钻孔中心进行校对然后钻机就位成孔。
成孔中钢筋笼进行制备，成孔验收后下笼、下导管进行二次清孔验收，最后进行灌注成桩。
4.2.工艺流程5.施工要求5.1.根据设计施工图要求确定施工工艺方法和总体施工顺序5.1.1.根据设计要求及施工特点来确定施工的工艺方法，根据施工环境来制定施工的总体顺序。

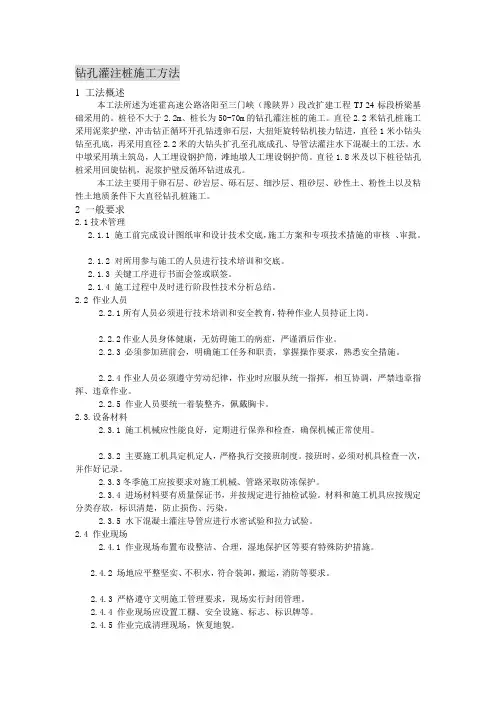

钻孔灌注桩施工方法1 工法概述本工法所述为连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程TJ-24标段桥梁基础采用的。
桩径不大于2.2m、桩长为50-70m的钻孔灌注桩的施工。
直径2.2米钻孔桩施工采用泥浆护壁，冲击钻正循环开孔钻透卵石层，大扭矩旋转钻机接力钻进，直径1米小钻头钻至孔底，再采用直径2.2米的大钻头扩孔至孔底成孔、导管法灌注水下混凝土的工法。
水中墩采用填土筑岛，人工埋设钢护筒，滩地墩人工埋设钢护筒。
直径1.8米及以下桩径钻孔桩采用回旋钻机，泥浆护壁反循环钻进成孔。
本工法主要用于卵石层、砂岩层、砾石层、细沙层、粗砂层、砂性土、粉性土以及粘性土地质条件下大直径钻孔桩施工。
2 一般要求2.1技术管理2.1.1 施工前完成设计图纸审和设计技术交底，施工方案和专项技术措施的审核、审批。
2.1.2 对所用参与施工的人员进行技术培训和交底。
2.1.3 关键工序进行书面会签或联签。
2.1.4 施工过程中及时进行阶段性技术分析总结。
2.2 作业人员2.2.1所有人员必须进行技术培训和安全教育，特种作业人员持证上岗。
2.2.2作业人员身体健康，无妨碍施工的病症，严谨酒后作业。
2.2.3必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施。
2.2.4作业人员必须遵守劳动纪律，作业时应服从统一指挥，相互协调，严禁违章指挥、违章作业。
2.2.5 作业人员要统一着装整齐，佩戴胸卡。
2.3.设备材料2.3.1 施工机械应性能良好，定期进行保养和检查，确保机械正常使用。
2.3.2 主要施工机具定机定人，严格执行交接班制度。
接班时，必须对机具检查一次，并作好记录。
2.3.3冬季施工应按要求对施工机械、管路采取防冻保护。
2.3.4 进场材料要有质量保证书，并按规定进行抽检试验。
材料和施工机具应按规定分类存放，标识清楚，防止损伤、污染。
2.3.5 水下混凝土灌注导管应进行水密试验和拉力试验。
2.4 作业现场2.4.1 作业现场布置布设整洁、合理，湿地保护区等要有特殊防护措施。
钻孔桩施工方案(新)引言本文旨在探讨钻孔桩的施工方案，从施工准备到实际施工操作进行详细说明，以确保钻孔桩工程的安全高效进行。
施工准备地质勘察在进行钻孔桩施工前，必须进行充分的地质勘察。
通过地质勘察确定地层情况，包括土壤性质、孔隙水位、地下水情况等信息，为后续施工提供基础数据。
设备调试确认施工所需设备完好，并进行必要的调试和检查。
包括钻机、搅拌机、输送泵等设备的检查，确保操作正常。
施工人员培训对参与施工的人员进行培训，包括安全操作规程、设备操作技巧等内容，确保施工人员具备必要的技能和知识。
施工流程钻孔1.在指定位置布置钻机，根据设计要求确定钻孔的位置和深度。
2.启动钻机进行钻孔作业，根据地质情况选择合适的钻头和钻孔方式。
3.钻孔过程中，根据孔壁土层情况及时调整钻进参数，确保钻孔质量。
灌浆1.在完成钻孔后，进行灌浆作业。
根据设计要求选用合适的灌浆材料和浆液比例。
2.将灌浆材料通过输送泵输送至钻孔中，同时进行搅拌，确保灌浆均匀充实。
3.灌浆完成后，对灌浆孔口进行封堵，防止浆液外泄。
施工质量控制质量检测在施工过程中，定期对钻孔质量和灌浆质量进行检测。
通过取样和实验分析，确保钻孔桩符合设计要求。
安全管理施工过程中，严格遵守安全操作规程，保障施工人员的生命安全。
对作业现场进行安全检查，及时排除安全隐患。
施工总结通过以上施工方案，钻孔桩施工能够高效有序进行。
在实际施工中，应根据具体情况做出调整与改进，以确保工程质量和施工进度。
以上为钻孔桩施工方案的简要介绍，希望能对相关人员提供参考，确保施工顺利进行。
$ 2.2m大孔径钻孔桩施工方案1、编制依据(1)《赵河镇跨南水北调特大桥郑万豫施(桥) -61》施工图纸；(2)《承台、钻孔灌柱桩及扩大基础钢筋布置图郑万豫施(桥)参-01》施工图纸；(3)《高速铁路桥涵工程施工技术规程》(Q/CR 9603- 2015)；(4)《高速铁路桥涵工程施工质量验收标准》(TB10752-2010);(5)《铁路混凝土工程施工质量验收标准》(TB10424-2010);(6)实地考察资料：现场实地考察的本项目自然条件、地区资源条件等；(7)我公司生产、技术、机械、人员现状、工程计划安排、以往类似工程的施工经验。
2、工程概况新建郑州至万州铁路(河南段)跨南水北调中线干线方城段工程，跨南水北调干渠设计为1联(74+160+74)m连续梁拱。
430、431号主墩桩基根数各15根，均为钻孔桩基础，设计直径© 2.2米，设计桩长分别为97.5米、98米，原地面至桩底约107米，桩顶距离原地面约8.5米。
桩型均为摩擦桩，为保证此大直径钻孔桩的施工质量，特编制此方案。
主要地质情况根据地质图纸显示，施工场区的岩土层按其成因分类主要有：⑸2-2粉质黏土(Q3al+pl):褐黄色、灰褐色、褐色、灰色，可塑，局部夹薄层粉土，含铁锰质结核及灰白色斑块。
层面埋深0.00〜14.30m，层顶高程123.03〜154.19m,层厚0.40〜18.60m,平均厚度8.44m。
标贯实测击数平均值为14.15，双桥静力触探端阻qc=2.67MPa推荐承载力基本值c 0=150kPa岩土施工工程分级为U级。
⑸2-3粉质黏土(Q3al+pl):褐黄色、灰褐色、褐色、灰色，硬塑，含有少量铁锰质氧化物及钙质结核。
层面埋深0.00〜24.4m,层顶高程105.31〜143.64m,层厚0.90〜27.30m, 平均厚度9.43m。
标贯实测击数平均值为23.09，双桥静力触探端阻qc=3.73MPa推荐承载力基本值c0=200kPa岩土施工工程分级为III级。
⑸10-2细角砾土(Q3al+pl):杂色，稍密，饱和，主要由灰岩、砂岩组成，呈次棱角状，一般粒径10-20mm约占65%最大粒径50mm主要充填物为中砂及黏性土。
层面埋深0.00〜16.20m,层顶高程123.70〜149.52m,层厚0.90〜9.20m,平均厚度 4.16m。
动探修正击数平均值为9.92，推荐承载力基本值c 0=250kPa岩土施工工程分级为U级。
⑹2-4粉质黏土(Q2al+pl):褐黄色、灰褐色、褐色、灰色，硬塑，含有零星的铁锰质氧化物，偶见有钙质结核，刀切面较光滑，干强度中等，韧性中等。
层面埋深13.10〜50.50m, 层顶高程83.17〜131.66m,层厚0.90〜38.90m,平均厚度13.21m。
标贯实测击数平均值为34.63，推荐承载力基本值c 0=220kPa岩土施工工程分级为III级。
⑹2-5粉质黏土(Q2al+pl):褐黄色、灰褐色、褐色、灰色，坚硬，含有少量钙质结核，见有零星的铁锰质氧化物，局部夹有薄层状钙质胶结层。
层面埋深28.10〜104.00m,层顶高程64.91〜113.85m,层厚0.80〜24.70m,平均厚度7.15m。
标贯实测击数平均值为44.38，推荐承载力基本值c 0=250kPa岩土施工工程分级为III级。
⑹5-4细砂(Q2al+pl):褐黄色，密实，饱和，主要矿物成分以石英、长石为主，云母次之，砂质不纯，含有少量黏粒。
层面埋深22.70〜100.90m,层顶高程38.65〜126.59m,层厚0.80〜10.10m,平均厚度3.15m。
标贯实测击数平均值为42.47，推荐承载力基本值c0=250kPa,岩土施工工程分级为I级。
⑹6-4中砂(Q2al+pl):褐黄色，密实，饱和，主要矿物成分以石英、长石为主，云母次之，砂质不纯，含有少量黏粒。
层面埋深15.80〜96.00m,层顶高程32.57〜136.64m,层厚0.80〜13.80m,平均厚度4.04m。
标贯实测击数平均值为44.17，推荐承载力基本值c 0=300kPa,岩土施工工程分级为I级。
⑹12-3粗角砾土(Q3al+pl):褐黄色、灰褐色，中密，饱和，主要成分以砂岩为主，磨圆度差，呈次棱角状，一般粒径20〜50mm最大85mm角砾含量约占75%余为中粗砂及少量黏性土填充。
层面埋深18.20〜92.50m,层顶高程47.41〜134.31m,层厚1.30〜5.70m, 平均厚度3.34m。
动探修正击数平均值为12.10 ,推荐承载力基本值c 0=400kPa,岩土施工工程分级为川级。
3、施工计划安排赵河镇跨南水北调中线DK244+382( 74+160+74)m连续梁拱根据指导性施工组织设计方案，本工点桩基计划2016年8月29日开工，2016年10月31日完成。
工期60天。
430#墩桩基施工计划：2016年8月29日〜2016年10月28日；431#墩桩基施工计划：2016年9月1日〜2016年10月31日；各单根桩基施工计划详见附件1《赵河镇跨南水北调干渠特大桥桩基施工计划横道图》4、成孔方法和机械设备的选择4.1施工工艺结合本工程钻孔桩的设计、工期和设备情况等综合因素，钻孔采用反循环钻孔方式。
反循环钻孔优点是排渣连续性好，速度较正循环快，功效较高。
该工艺是超深、超大直径施工的最佳选择，不受地域、地层等其它因素的影响。
所以本工点钻孔灌注桩施工采用回转钻进、泵吸反循环为主的成孔工艺，施工工艺流程见下图。
图4.1反循环施工工艺流程图4.2钻机类型的选择421钻机的选择地质资料显示桥址地层特征为黏土与砂土互层结构，地表为人工填土，承载力在90〜400kpa。
采用钻孔灌注桩施工，根据以上情况分析，钻机的扭矩是影响工程施工进度的关键因素，因此本工点拟配置特制GF-400型正反循环钻机，该钻机动力扭矩为20T.m,额定功率135kw,钻孔深度可达150m最大开口直径4m可满足施工要求。
4.2.2钻头的选用钻头采用普通三翼梳齿刮刀钻头，如遇到特殊复杂地层，可选用国内先进的滚刀钻头进行接力钻进。
4.2.3起吊设备的选择由于该工程的钻孔灌注桩钢筋笼重量较大；在钻孔灌注桩施工过程中，两台钻机分别在南水北调两侧交叉施工；钢筋笼运送不到位，需要吊车小距离转运、吊装。
故选择起吊能力为50T、25T的汽车吊各1台配合使用。
5、作业前准备5.1主要施工人员配置5.25.3场地准备该工点在南水北调干渠水源保护区内，施工现场布置应考虑水源污染的影响，以及跨干渠交通限制因素，结合现场情况综合考虑。
拌合站、钢筋场、生活区设在主线里程DK245+500 右侧，远离水源保护区，临时钢筋存放区、临时生活区、钢筋存放区等设在干渠左右两侧保护围栏200m 外，并严格管理，不得随意倾倒生活、建筑垃圾、废水等。
南水北调施工区域计划临时征地4600平方米，分别用作布置泥浆池、存渣池、存浆池、钢筋笼组装、存放区，职工生活区等，具体规划详见附件2《赵河镇跨南水北调干渠特大桥桩基施工平面布置图》（1）考虑钢筋笼运输困难，避免钢筋笼供应不及时对钻孔进度造成不利影响，特大桩钢筋笼计划在现场组装；（2）施工区域处于南水北调水源保护区，泥浆必须外运，为保证钻孔进度，计划场外就近征地2500平方米用作存浆池，保证不因为泥浆无处排放造成停工或则泥浆乱排放造成环境污染;(3)职工生活区建设在离南水北调干渠100米以外的区域，并修建临时可移动厕所，保证生活垃圾不污染水源。
5.4护筒的设置(1) 钻孔前应设置坚固、不漏水的孔口护筒。
护筒用10mm勺钢板卷制而成，长度不小于3m 护筒内径不小于2.4m。
每节护筒连接采用坡口焊，以减少护筒埋设时的阻力。
每节钢护筒内设置3道内支撑，保证钢护筒在吊装和运输过程中不致变形。
(2) 护筒的埋置方法钢护筒运至施工现场后，质检人员须对钢护筒的直径、圆度和焊接质量进行验收，验收合格后方可进行使用。
用全站仪测定各桩的中心位置，然后在纵横方向设置护桩，护筒埋设后，用四个正交方向的护桩来确定护筒中心位置，然后把纵横线恢复到护筒上，以此来调整钻机中心位置。
护筒的安放就位采用钻机先行钻孔并扩孔，随后下放安设护筒，通过护筒自重、挖掘机的加压装置配合采用加压下沉的方法。
为保证护筒的垂直度，在护筒顶部加盖一厚度为25mm 的钢板，在钢板的中心加压使护筒均匀下沉。
护筒顶面中心与设计桩位偏差不得大于5cm倾斜度不得大于1%入土深度不小于2m护筒顶面保证高出施工水位2m以上并高出施工地面不小于0.5m。
埋设时在护筒四周回填黏土并分层夯实。
5.5泥浆制备及循环净化(1) 泥浆池每个墩位旁边设置双泥浆池，钻进泥浆池和存放泥浆池相结合的工艺进行施工，用22kw 的泥浆砂石泵进行循环。
因钻进泥浆池临近南水北调水源保护区范围内，拟采用钢板桩围堰设置为15X 6X 3m弃渣区为普通原地面开挖，尺寸为40X 10X 3m开钻后配置1台挖机专门负责泥浆清渣和装运，确保钻孔泥浆不污染到南水北调水源保护区。
(2) 泥浆选择泥浆性能指标应符合下列规定：泥浆比重：入孔泥浆比重为1.05〜1.15g/cm3黏度：一般地层16〜22s，松散易坍地层19〜28s。
含砂率：新制泥浆不大于4%胶体率：不小于95%pH 值：应大于6.5 o制备泥浆采用水力搅拌器，先在泥浆坑注水，边搅拌边加入膨润土或塑性大的黏土，并添加纤维、火碱等材料，确保泥浆指标达到使用要求。
泥浆原料选用膨胀土造浆。
为提高泥浆黏度和胶体率，在泥浆中掺入烧碱或碳酸钠等添加剂，其掺量经过试验确定。
泥浆制备完成后，由试验人员对泥浆的指标性能进行测试，按照试验规程进行试验，记录制备泥浆的比重，粘度、含砂率三个指标的数据，并进行对比参考，根据结果及时的调整，以确保制备的泥浆满足钻孔要求，对于制备的泥浆，若不能满足要求，则一律不能投入使用，严格把控质量对于淤泥质土或粉砂等软弱土层，采用低档慢速、大泵量（35kw）、稠泥浆成孔，控制进尺速度，避免先扩径后缩径的情况出现；对于粘土层则采用中等速度、大泵量、稀泥浆钻进；对于砂层，采用轻压、低档慢速、大泵量、稠泥浆成孔，以免孔壁不稳定，发生局部扩孔或局部塌孔，并充分浮渣、排渣，以防埋钻现象；遇到地质变化都放缓钻进速度。
&钻孔施工6.1钻机安装及钻孔钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维护。
钻机安装就位必须做到钻头和钻杆中心与护筒中心的在一垂直线上，偏差不得大于5cm钻机安装就位后，底座和顶端应平稳，不得产生位移。
钻孔作业之前，设备应先试运转检查，以防止成孔或灌注中途发生机械故障。
所有机电设备接线必须安全可靠。
开孔的孔位必须准确，孔位偏差不得大于5cm,应使初成孔壁竖直、圆顺、坚实，须由现场技术人员验收合格后，方能开孔钻进。
