数字电路与逻辑设计 计数器

基于数字电路两位计数器的设计与实现的实验原理(一)基于数字电路两位计数器的设计与实现的实验1. 引言计数器是数字电路中常见的组件，用于记录和显示特定计数方式的信息。

本实验旨在通过设计和实现一个基于数字电路的两位计数器，来加深对数字电路原理的理解和应用能力。

2. 数字电路基础知识回顾在进行计数器设计之前，我们首先回顾一些数字电路的基础知识。

数字电路由逻辑门组成，其中最常见的逻辑门有与门、或门和非门。

通过逻辑门的组合，可以实现各种不同的逻辑功能，比如与门用于实现逻辑与运算，或门用于实现逻辑或运算。

3. 两位计数器的设计原理两位计数器是一种能够计数到99的计数器。

它由两个单独的一位计数器组成，每个一位计数器都能够计数到9。

当一个一位计数器计满9时，它的进位信号会触发下一个一位计数器，使其自动加1。

4. 实验设计与实现步骤下面是基于数字电路的两位计数器的设计与实现步骤：4.1 设计逻辑电路图首先，根据两位计数器的设计原理，我们可以画出相应的逻辑电路图。

逻辑电路图应包含两个一位计数器，以及进位触发器。

4.2 确定引脚连接方式在设计逻辑电路图时，还需要确定各个元件的引脚连接方式。

这些连接方式可能影响计数器的计数方式和功能。

4.3 确定输入和输出在设计计数器时，还需要确定输入和输出的信号。

输入信号通常包括时钟信号和复位信号，而输出信号则是计数器的计数结果。

4.4 制作原型电路板根据逻辑电路图和引脚连接方式，我们可以制作原型电路板。

原型电路板用于测试计数器的功能和性能。

4.5 进行实验验证使用原型电路板进行实验验证，观察计数器的计数过程和结果，确保计数器按照设计预期工作。

5. 实验结果与分析在完成实验验证后，我们可以对实验结果进行分析。

比如，观察计数器的计数方式、计数速度和计数范围等指标，以评估计数器的性能。

6. 结论与展望本实验通过设计和实现基于数字电路的两位计数器，加深了对数字电路原理的理解和应用能力。

通过对实验结果的分析，我们可以得出结论并展望未来可能的改进方向。

2.5 计数器逻辑功能和设计1．实验目的（1）熟悉四位二进制计数器的逻辑功能和使用方法。

（2）熟悉二-五-十进制计数器的逻辑功能和使用方法。

（3）熟悉中规模集成计数器设计任意进制计数器的方法。

（4）初步理解数字电路系统设计方法，以数字钟设计为例。

2．实验仪器设备（1）数字电路实验箱。

（2）数字万用表。

（3）数字集成电路：74161 4位二进制计数器74390 2二-五-十进制计数器7400 4与非门7408 4与门7432 4或门3．预习（1）复习实验所用芯片的逻辑功能及逻辑函数表达式。

（2）复习实验所用芯片的结构图、管脚图和功能表。

（3）复习实验所用的相关原理。

（4）按要求设计实验中的各电路。

4．实验原理（1）计数器是一个用以实现计数功能的时序逻辑部件，它不仅可以用来对脉冲进行计数，还常用做数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。

计数器的种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制、十进制和任意进制计数器；根据计数的增减趋势分为加法、减法和可逆计数器；还有可预置数和可编程功能计数器等。

（2）利用集成计数器芯片构成任意（N）进制计数器方法。

①反馈归零法。

反馈归零法是利用计数器清零端的清零作用，截取计数过程中的某一个中间状态控制清零端，使计数器由此状态返回到零重新开始计数。

把模数大的计数器改成模数小的计数器，关键是清零信号的选择。

异步清零方式以N作为清零信号或反馈识别码，其有效循环状态为0～N-1；同步清零方式以N-1作为反馈识别码，其有效循环状态为0～N-1。

还要注意清零端的有效电平，以确定用与门还是与非门来引导。

②反馈置数法。

反馈置数法是利用具有置数功能的计数器，截取从Nb到Na 之间的N个有效状态构成N进制计数器。

其方法是当计数器的状态循环到Na时，由Na构成的反馈信号提供置数指令，由于事先将并行置数数据输入端置成了Nb 的状态，所以置数指令到来时，计数器输出端被置成Nb，再来计数脉冲，计数器在Nb基础上继续计数至Na，又进行新一轮置数、计数，其关键是反馈识别码的确定与芯片的置数方式有关。

数字电路与逻辑设计实验报告数字电路与逻辑设计实验报告摘要：本实验旨在通过设计和实现数字电路和逻辑门电路，加深对数字电路和逻辑设计的理解。

实验过程中，我们使用了逻辑门电路、多路选择器、触发器等基本数字电路元件，并通过实际搭建电路和仿真验证，验证了电路的正确性和可靠性。

引言：数字电路和逻辑设计是计算机科学与工程领域的重要基础知识。

在现代科技发展中，数字电路的应用范围非常广泛，涉及到计算机、通信、控制等各个领域。

因此，深入理解数字电路和逻辑设计原理，掌握其设计和实现方法，对于我们的专业学习和未来的工作都具有重要意义。

实验一：逻辑门电路的设计与实现逻辑门电路是数字电路中最基本的元件之一，通过逻辑门电路可以实现各种逻辑运算。

在本实验中，我们通过使用与门、或门、非门等逻辑门电路，设计并实现了一个简单的加法器电路。

通过搭建电路和进行仿真验证，我们验证了加法器电路的正确性。

实验二：多路选择器的设计与实现多路选择器是一种常用的数字电路元件，可以根据控制信号的不同，选择不同的输入信号输出。

在本实验中，我们通过使用多路选择器，设计并实现了一个简单的数据选择电路。

通过搭建电路和进行仿真验证，我们验证了数据选择电路的正确性。

实验三：触发器的设计与实现触发器是一种常用的数字电路元件，可以存储和传输信息。

在本实验中，我们通过使用触发器，设计并实现了一个简单的二进制计数器电路。

通过搭建电路和进行仿真验证，我们验证了二进制计数器电路的正确性。

实验四：时序逻辑电路的设计与实现时序逻辑电路是一种特殊的数字电路，其输出不仅与输入信号有关，还与电路的状态有关。

在本实验中，我们通过使用时序逻辑电路，设计并实现了一个简单的时钟电路。

通过搭建电路和进行仿真验证，我们验证了时钟电路的正确性。

实验五：数字电路的优化与综合数字电路的优化与综合是数字电路设计中非常重要的环节。

在本实验中，我们通过使用逻辑代数和Karnaugh图等方法，对已有的数字电路进行了优化和综合。

数字电路计数器设计数字电路计数器是计算机中常见的一个重要模块，用于计数、记步等应用场景。

本文将介绍数字电路计数器的设计方法，包括基本设计原理、电路结构以及应用案例等内容。

一、基本设计原理数字电路计数器是一种组合逻辑电路，可以将输入的脉冲信号进行计数，并输出对应的计数结果。

常见的计数器有二进制计数器和十进制计数器等。

1. 二进制计数器二进制计数器是一种常见的计数器，在数字系统中使用较为广泛。

它的组成由多个触发器构成，触发器按照特定的顺序连接，形成计数器的环形结构。

当触发器接收到来自时钟信号的脉冲时，计数器的数值就会加1，然后继续传递给下一个触发器。

当计数器的数值达到最大值时，再次接收到时钟信号后，计数器将复位为初始值。

2. 十进制计数器十进制计数器是一种特殊的计数器，用于十进制数字的计数。

它的设计原理与二进制计数器相似，但是在输出端需要进行十进制的译码，将计数结果转换为相应的十进制数字。

二、电路结构设计根据数字电路计数器的设计原理，我们可以构建一个简单的四位二进制计数器的电路结构，具体如下：1. 触发器触发器是计数器的基本单元，用于存储和传递计数值。

我们选择JK触发器作为计数器的触发器单元，因为JK触发器具有较好的特性，可以实现较好的计数功能。

2. 时钟信号时钟信号是触发器计数的时序基准，常用的时钟信号有正脉冲和负脉冲信号。

我们可以通过外部引入时钟源，使计数器在每个时钟信号的作用下进行计数。

3. 译码器译码器用于将计数器的计数结果转换为相应的输出信号。

在二进制计数器中，我们可以通过数值比较器进行译码，将每个计数值与预设的门限值进行比较，并输出对应的结果。

三、应用案例数字电路计数器在很多实际应用场景中都有广泛的应用。

以下是其中的一个应用案例：假设有一个灯光控制系统，系统中有8盏灯，可以通过按键进行控制。

要求按下按键时，灯光依次进行倒计时，最后一盏灯亮起后，再按下按键时，灯光依次恢复原来的状态。

该应用可以使用四位二进制计数器进行实现。

如何设计简单的计数器电路在数字电子电路中，计数器是一种常见而重要的电路元件，它能够实现对输入脉冲信号进行计数和展示。

本文将介绍如何设计一个简单的计数器电路。

设计简单的计数器电路可以分为两个步骤：选择适当的计数器类型和设计逻辑电路。

一、选择适当的计数器类型在选择计数器类型时，需要考虑计数器的位数和计数模式。

根据计数器的位数，可以选择4位、8位或更多位的计数器。

根据计数模式，可以选择二进制计数，BCD（二进制编码十进制）计数，或其他计数方式。

以4位二进制计数器为例，设计一个可以从0到15计数的计数器。

二、设计逻辑电路为了实现从0到15的计数，我们可以使用四个JK触发器和适当的逻辑门来构建计数器电路。

首先，将四个JK触发器连接成一个级联结构，即将一个触发器的输出引脚连接到下一个触发器的时钟输入引脚，以此类推。

同时，将第一个触发器的时钟输入引脚连接到输入脉冲信号源。

接下来，需要设置逻辑门来控制计数器的复位和使能。

当计数器达到15时，需要将其复位为0，即重新开始计数。

我们可以使用与门来实现这一功能，将四个触发器的输出引脚连接到与门的输入引脚，当四个引脚全部为高电平时，输出高电平信号，将其作为复位信号。

另外，为了使计数器能够正常工作，还需要设置使能信号。

我们可以使用使能控制器来实现这一功能，将输入脉冲信号和复位信号分别连接到使能控制器的输入引脚，使能控制器的输出引脚连接到四个JK 触发器的使能输入引脚。

通过上述设计，我们就可以获得一个简单的4位计数器电路。

当输入脉冲信号源提供脉冲时，计数器将递增一个单位；当计数器达到15时，将被复位为0，并重新开始计数。

设计计数器电路时，需要注意以下几点：1. 选用适当的计数器类型和位数，根据实际需求确定。

2. 熟悉JK触发器的工作原理和真值表，确保触发器的连线正确。

3. 理解逻辑门的功能，如与门、或门等。

4. 考虑计数器的复位和使能功能，确保计数器能够正常工作。

总结：设计一个简单的计数器电路需要选择适当的计数器类型和设计逻辑电路。

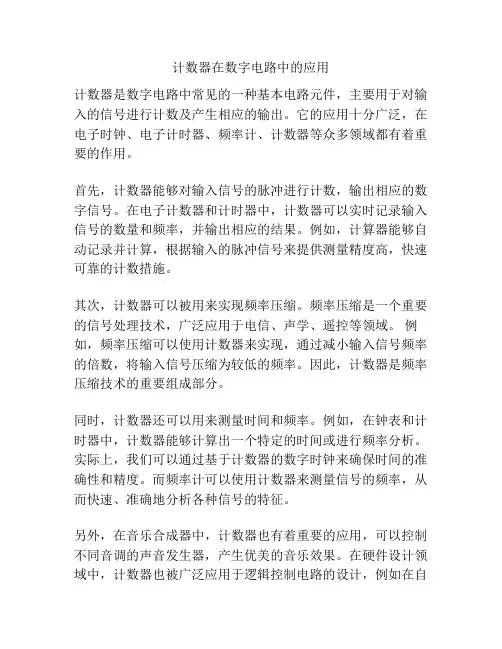

计数器在数字电路中的应用
计数器是数字电路中常见的一种基本电路元件，主要用于对输入的信号进行计数及产生相应的输出。

它的应用十分广泛，在电子时钟、电子计时器、频率计、计数器等众多领域都有着重要的作用。

首先，计数器能够对输入信号的脉冲进行计数，输出相应的数字信号。

在电子计数器和计时器中，计数器可以实时记录输入信号的数量和频率，并输出相应的结果。

例如，计算器能够自动记录并计算，根据输入的脉冲信号来提供测量精度高，快速可靠的计数措施。

其次，计数器可以被用来实现频率压缩。

频率压缩是一个重要的信号处理技术，广泛应用于电信、声学、遥控等领域。

例如，频率压缩可以使用计数器来实现，通过减小输入信号频率的倍数，将输入信号压缩为较低的频率。

因此，计数器是频率压缩技术的重要组成部分。

同时，计数器还可以用来测量时间和频率。

例如，在钟表和计时器中，计数器能够计算出一个特定的时间或进行频率分析。

实际上，我们可以通过基于计数器的数字时钟来确保时间的准确性和精度。

而频率计可以使用计数器来测量信号的频率，从而快速、准确地分析各种信号的特征。

另外，在音乐合成器中，计数器也有着重要的应用，可以控制不同音调的声音发生器，产生优美的音乐效果。

在硬件设计领域中，计数器也被广泛应用于逻辑控制电路的设计，例如在自
动化控制系统中，计数器可以帮助工程师开发出快速响应和高效控制的系统，提高工业生产效率。

总之，计数器在数字电路中的应用是十分广泛的，不仅可以进行计数和计时，还能实现频率压缩、音乐合成等功能。

作为数字电路中的基本元器件之一，计数器已成为现代科技的不可或缺的一部分。

数字电路与逻辑设计实训课程学习总结基于Verilog的多功能计数器设计与实现数字电路与逻辑设计是计算机科学与技术专业的一门重要课程，通过学习这门课程，我深入了解了数字电路与逻辑设计的基本原理和Verilog语言的应用。

在实践中，我通过设计与实现基于Verilog的多功能计数器，不仅巩固了理论知识，而且提高了自己的实践能力和问题解决能力。

首先，在学习数字电路与逻辑设计的过程中，我了解到数字电路是基于二进制运算的电子电路系统，其中包括了门电路、触发器、寄存器等基本组件。

通过对这些组件的学习和理解，我能够准确地分析和设计各种数字电路电子产品。

其次，我学习了Verilog语言的基本语法和使用方法。

Verilog是一种硬件描述语言，可以用来描述数字电路的结构和功能。

通过学习Verilog语言，我可以使用模块化和层次化的设计思路来实现复杂的数字电路功能。

在实践中，我选择了设计和实现一个多功能计数器作为我的项目。

该多功能计数器能够实现多种计数模式，并且能够通过外部输入信号进行控制。

在设计的过程中，我首先进行了功能需求的分析和设计，然后结合Verilog语言的特点，采用模块化设计的思路，将计数器分为了多个子模块，分别实现不同的功能。

最后，我进行了仿真和综合验证，确保设计的正确性和稳定性。

在实现的过程中，我遇到了一些困难和问题，但通过查阅资料和与同学的讨论，我逐渐解决了这些问题。

例如，在设计过程中，我遇到了一些时序逻辑的问题，通过调整时钟信号和状态转移的顺序，最终解决了这些问题。

另外，在测试和验证的过程中，我遇到了一些功能异常的情况，通过对代码的仔细分析和调试，最终找到了问题的源头并进行了修复。

通过这个实训项目，我不仅深入理解了数字电路与逻辑设计的原理，还提高了我的实践能力和问题解决能力。

我学会了如何使用Verilog语言来描述和实现数字电路，如何进行功能需求的分析和设计，如何进行仿真和综合验证。

这对于我今后的学习和工作都具有重要的意义。

计数器的设计实验报告一、实验目的本次实验的目的是设计并实现一个简单的计数器，通过对计数器的设计和调试，深入理解数字电路的基本原理和逻辑设计方法，掌握计数器的工作原理、功能和应用，提高自己的电路设计和调试能力。

二、实验原理计数器是一种能够对输入脉冲进行计数，并在达到设定计数值时产生输出信号的数字电路。

计数器按照计数方式可以分为加法计数器、减法计数器和可逆计数器；按照计数进制可以分为二进制计数器、十进制计数器和任意进制计数器。

本次实验设计的是一个简单的十进制加法计数器，采用同步时序逻辑电路设计方法。

计数器由触发器、门电路等组成，通过对触发器的时钟信号和输入信号的控制，实现计数功能。

三、实验设备与器材1、数字电路实验箱2、集成电路芯片：74LS160（十进制同步加法计数器）、74LS00（二输入与非门）、74LS04（六反相器）3、示波器4、直流电源5、导线若干四、实验内容与步骤1、设计电路根据实验要求，选择合适的计数器芯片 74LS160，并确定其引脚功能。

设计计数器的清零、置数和计数控制电路，使用与非门和反相器实现。

画出完整的电路原理图。

2、连接电路在数字电路实验箱上，按照电路原理图连接芯片和导线。

仔细检查电路连接是否正确，确保无短路和断路现象。

3、调试电路接通直流电源，观察计数器的初始状态。

输入计数脉冲，用示波器观察计数器的输出波形，检查计数是否正确。

若计数不正确，逐步排查故障，如检查芯片引脚连接、电源电压等，直至计数器正常工作。

4、功能测试测试计数器的清零功能，观察计数器是否能在清零信号作用下回到初始状态。

测试计数器的置数功能，设置不同的预置数，观察计数器是否能按照预置数开始计数。

五、实验结果与分析1、实验结果成功实现了十进制加法计数器的设计，计数器能够在输入脉冲的作用下进行正确计数。

清零和置数功能正常，能够满足实验要求。

2、结果分析通过对计数器输出波形的观察和分析，验证了计数器的工作原理和逻辑功能。

实验八计数器一、实验目的1．熟悉由集成‎触发器构成‎的计数器电‎路及其工作‎原理。

2．熟悉掌握常‎用中规模集‎成电路计数‎器及其应用‎方法。

二、实验原理和‎电路所谓计数，就是统计脉‎冲的个数，计数器就是‎实现“计数”操作的时序‎逻辑电路。

计数器的应‎用十分广泛‎，不仅用来计‎数，也可用作分‎频、定时等。

计数器种类‎繁多。

根据计数体‎制的不同，计数器可分‎成二进制（即2”进制）计数器和非‎二进制计数‎器两大类。

在非二进制‎计数器中，最常用的是‎十进制计数‎器，其它的一般‎称为任意进‎制计数器。

根据计数器‎的增减趋势‎不同，计数器可分‎为加法计数‎器—随着计数脉‎冲的输入而‎递增计数的‎；减法计数器‎—随着计数脉‎冲的输入而‎递减的；可逆计数器‎—既可递增，也可递减的‎。

根据计数脉‎冲引入方式‎不同，计数器又可‎分为同步计‎数器—计数脉冲直‎接加到所有‎触发器的时‎钟脉冲（CP）输入端；异步计数器‎—计数脉冲不‎是直接加到‎所有触发器‎的时钟脉冲‎（CP）输入端。

1.异步二进制‎加法计数器‎异步二进制‎加法计数器‎是比较简单‎的。

图1.8.1(a)是由4个J‎K（选用双JK‎74LS1‎12）触发器构成‎的4位二进‎制（十六进制）异步加法计‎数器，图1.8.1(b)和（c）分别为其状‎态图和波形‎图。

对于所得状‎态图和波形‎图可以这样‎理解：触发器FF‎O（最低位）在每个计数‎沿（CP）的下降沿（1 → 0）翻转，触发器FF‎1的C P端‎接FF0的‎Q0端，因而当FF‎O（Q O）由1→ 0时，FF1翻转‎。

类似地，当FF1（Q1）由1→0时，FF2翻转‎，FF2（Q2）由1→0时，FF3翻转‎。

4位二进制‎异步加法计‎数器从起始‎态0000‎到1111‎共十六个状‎态，因此，它是十六进‎制加法计数‎器，也称模16‎加法计数器‎（模M=16）。

从波形图可‎看到，Q0 的周期是C‎P周期的二‎倍；Q1是Q0的二‎倍，CP的四倍‎；Q2是Q1 的二倍，Q0的四倍‎，CP的八倍‎；Q3是Q2‎的二倍，Q1的四倍‎，Q0的八倍‎，CP的十六‎倍。

计数器原理图计数器是数字电路中常用的一种逻辑电路，用于对输入脉冲进行计数。

计数器广泛应用于各种数字系统中，如计数器、频率分割器、时序控制等。

本文将介绍计数器的原理图及其工作原理。

计数器的原理图通常由触发器、门电路和时钟信号组成。

触发器是计数器的核心部件，它能够存储和传输信息。

门电路用于控制触发器的工作状态，而时钟信号则用于同步触发器的工作。

通过这些部件的组合，计数器能够实现对输入脉冲的计数。

在计数器的原理图中，常见的触发器包括RS触发器、D触发器、JK触发器和T触发器。

这些触发器都具有不同的特性和适用场景，可以根据具体的需求选择合适的触发器类型。

门电路通常由与门、或门、非门等组成，用于控制触发器的输入和输出。

时钟信号则用于同步各个触发器的工作，确保计数器能够按照预期的方式进行计数。

计数器的工作原理是通过触发器的状态变化来实现对输入脉冲的计数。

当输入脉冲到达时，触发器的状态会发生变化，从而实现对计数器的加一操作。

不同类型的计数器具有不同的计数方式，如二进制计数、BCD码计数等。

通过合理的设计和组合，计数器能够实现对输入脉冲的精确计数。

除了基本的计数器原理图外，还有一些特殊类型的计数器，如同步计数器、异步计数器、可逆计数器等。

这些计数器在特定的应用场景中具有特殊的优势，能够满足更复杂的计数需求。

总的来说，计数器是数字电路中非常重要的一种逻辑电路，它能够实现对输入脉冲的精确计数。

通过合理的设计和组合，计数器能够适应不同的应用场景，满足各种计数需求。

希望本文介绍的计数器原理图及其工作原理能够帮助读者更好地理解和应用计数器。

基于数字电路两位计数器的设计与实现的实验原理
基于数字电路的两位计数器的设计与实现实验原理是利用数字电路中的触发器、门电路和计数器等组件，通过逻辑设计和电路布线的方式，实现对二进制数的计数功能。

实验原理包括以下几个主要步骤：
1. 设计计数器逻辑：根据需要设计一个二进制的两位计数器。

计数器的设计需要确定计数的范围和计数方式，如可以选择一个周期为4（二进制00、01、10、11）的自然计数器或者倒计数器。

2. 选择触发器类型：根据计数器的设计要求，选择合适的触发器类型。

常见的触发器有D触发器、JK触发器和T触发器等。

根据具体要求，可以选择不同类型的触发器来实现计数器的功能。

3. 连接触发器和门电路：根据计数器逻辑设计和触发器类型，连接相应的触发器和门电路。

例如，D触发器可以通过外部引脚连接一个与门电路来实现计数器的逻辑。

4. 连接时钟信号：为计数器提供一个稳定的时钟信号，使得计数器能够按照指定的频率进行计数。

时钟信号可以通过一个独立的时钟源或者其他数字电路模块提供。

5. 进行电路布线：根据计数器的逻辑设计和连接方式，进行电路布线。

布线过程要保证连接准确，电路的信号传输可靠。

6. 进行实验验证：完成电路的布线后，将电路接通电源，观察计数器输出是否符合预期。

通过改变时钟信号的频率或者其他输入条件，验证计数器的功能和性能。

通过以上实验原理，可以实现对二进制数的计数功能，可以用于电子计算机的时序控制、频率分频器等应用中。

计数器是一种在数字系统中广泛使用的逻辑电路。

它能够记录和显示数字信息，在各种领域中都有广泛的应用，如计算机、控制系统等。

计数器的种类很多，根据其记录和显示数字信息的方式不同，可以分为二进制计数器、十进制计数器、N进制计数器等。

其中，二进制计数器是最简单的一种，它采用二进制编码方式，即0和1的组合表示数字信息。

十进制计数器则采用十进制编码方式，即0到9的数字表示数字信息。

而N进制计数器则采用N 进制编码方式，可以表示任意进制的数字信息。

计数器的逻辑电路设计是实现计数器功能的关键。

一般来说，计数器的逻辑电路可以分为三个部分：触发器、译码器和显示电路。

首先，触发器是计数器中最基本的逻辑单元，它能够存储二进制信息，具有置位、复位和翻转三种基本操作。

在计数器中，需要使用多个触发器来存储计数器的状态。

其次，译码器是计数器中用于将二进制信息转换为对应的十进制数字的逻辑单元。

在设计中，需要根据具体的计数器需求选择合适的译码器。

最后，显示电路是计数器中用于将数字信息显示出来的逻辑单元。

它一般由一些LED灯或者液晶显示屏组成，根据译码器输出的信号来显示相应的数字信息。

除了以上三个部分，计数器中还需要添加一些控制信号以实现计数、清零、置数等功能。

这些控制信号可以通过一些简单的逻辑门来实现。

总的来说，计数器的逻辑电路设计是一个比较复杂的过程，需要考虑触发器的选择、译码器的设计、显示电路的组成以及控制信号的实现等多个方面。

同时，还需要考虑到计数器的功耗、速度、稳定性等多个因素。

因此，在实际应用中，需要根据具体的需求和条件来选择合适的计数器设计。

数字电路与逻辑设计实验总结数字电路与逻辑设计实验总结数字电路与逻辑设计是电子信息工程专业中一门非常重要的基础课程。

在这门课程的实验中，我们主要学习了数字电路的基本知识、数字电路的组成和设计方法以及数字电路的应用。

以下是我的实验总结：1. 实验内容本门课程共有8个实验，其中包括了数字逻辑电路的基础实验、计数器的设计、状态机的设计等内容。

通过这些实验，我们学习到了数字电路设计的基本流程和方法，并了解了数字电路的各种应用场景。

2. 实验过程在实验过程中，我们需要根据实验手册中的要求进行组装、连接和测试。

在实验进行过程中，经常需要仔细地查看原理图和数据手册，来了解芯片的使用方法和注意事项。

在实验完成后，需要认真地分析实验结果，找出问题并进行修改。

3. 实验收获通过本门课程的学习和实验，我收获了很多。

首先，我掌握了数字电路的基本知识和设计方法，了解了数字电路在各个领域的应用。

其次，我从实验中学会了如何查看数据手册和原理图，并学会了对数字电路进行分析和修复。

此外，实验还锻炼了我的动手实践能力和团队协作能力。

4. 实验体会在实验过程中，我深刻体会到了数字电路的复杂性和精密性。

数字电路设计需要进行精细的计算和严格的测试，一旦出现问题，修复起来也十分复杂。

因此，在数字电路设计时，一定要认真细致地进行计算和测试，并保证设计的可靠性和稳定性。

总之，通过数字电路与逻辑设计的实验，我对数字电路的认识更加深入，并掌握了数字电路的设计方法和调试技巧。

这对我的电子信息工程专业学习和未来的工作都具有非常重要的意义。

计数器设计原理
计数器是数字电路中常见的一种基本逻辑电路，用于实现对输入脉冲信号的计
数和显示。

它可以广泛应用于各种计数、测频、测速、定时、控制等领域。

计数器的设计原理是数字电路中的重要知识点，下面将介绍计数器的设计原理及其实现方法。

首先，计数器是由触发器构成的，触发器是一种能够存储和改变状态的数字电
路元件。

常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。

计数器的设计原理就是利用这些触发器的状态变化来实现计数功能。

其次，计数器可以分为同步计数器和异步计数器两种类型。

同步计数器是由多
个触发器级联组成，各级触发器的时钟输入都来自同一个时钟信号，因此各级触发器的状态变化是同步的，能够实现精确的计数。

而异步计数器则是各级触发器的时钟输入来自上一级触发器的输出，因此各级触发器的状态变化是异步的，计数速度较快，但精度较低。

此外，计数器的设计原理还涉及到计数器的计数模式。

常见的计数模式有二进
制计数、BCD码计数、循环计数和自由计数等。

不同的计数模式适用于不同的应
用场景，设计时需要根据具体需求选择合适的计数模式。

在实际设计中，计数器还需要考虑到触发器的选择、时钟信号的频率、计数器
的位数、计数范围、重置和加载等功能。

这些因素都会影响计数器的性能和稳定性，需要综合考虑进行设计。

综上所述，计数器的设计原理涉及到触发器的应用、同步和异步计数器的选择、计数模式的确定以及各种功能的实现。

在设计计数器时，需要充分理解这些原理，灵活运用，才能设计出性能稳定、功能完善的计数器电路。

希望本文对计数器的设计原理有所帮助，谢谢阅读！。

数字电路的仿真设计与实验——74LS92设计59进制计数一、实验目的1. 理解74LS192芯片的功能及其在计数器设计中的应用。

2. 掌握如何使用数字逻辑仿真软件进行电路设计和仿真。

3. 学习如何根据需求设计特定进制的计数器。

4. 增强对数字电路设计的实际操作能力和问题解决能力。

二、预习要求1. 数字逻辑基础：了解数字电路的基本概念，包括逻辑门、触发器等。

2. 计数器的工作原理：熟悉不同类型计数器的工作机制，特别是同步计数器。

3. 74LS192芯片资料：阅读74LS192的数据手册，了解其功能、引脚配置及工作模式。

4. 仿真软件操作：熟悉所选数字逻辑仿真软件的基本操作和电路搭建方法。

5. 进制转换：复习不同进制之间的转换方法，特别是十进制与任意进制之间的转换。

三、实验仪器与设备四、实验内容1、用192串行进位法构成59进制计数器DCD_HEX_ORANGE五、注意事项1. 仔细检查电路连接：确保所有连接正确无误，避免短路或开路的情况发生。

2. 逐步验证电路：在完成整个电路设计之前，先对各个模块进行单独测试，确保每个部分都能正常工作。

3. 观察波形和输出：使用虚拟仪器观察计数器的输出波形和状态，以验证计数器是否按照预期工作。

4. 记录实验数据：在实验过程中，记录关键数据和观察结果，以便后续分析和报告撰写。

5. 安全第一：虽然在仿真环境中进行实验，但仍需遵守实验室的安全规程，保持专注和谨慎。

六、思考与感悟1. 理论与实践相结合：通过将理论知识应用于实际电路设计中，我更加深刻地理解了计数器的工作原理和设计方法。

2. 细节决定成败：在电路设计中，每一个小的细节都可能影响最终的结果。

因此，细心和耐心是成功的关键。

3. 创新思维：在设计59进制计数器的过程中，我尝试了不同的设计方案，这让我意识到创新思维在解决问题时的重要性。

数字电路中的计数器和时序电路设计数字电路中的计数器和时序电路设计是电子工程中非常重要的一部分。

通过设计和实现计数器和时序电路，我们能够实现各种数字计数和定时功能。

本文将介绍计数器和时序电路的基本原理，并讨论它们的设计过程和常见应用。

一、计数器的原理和设计计数器是一种能对输入脉冲进行计数的电路。

它由触发器、输入脉冲信号和控制电路组成。

计数器根据输入脉冲信号的数量来确定输出的状态，可以实现多种功能，如二进制计数、十进制计数、循环计数等。

1. 二进制计数器二进制计数器是最简单的计数器类型，它的输出状态按照二进制数进行变化。

例如，一个4位二进制计数器可以从0000计数到1111，然后重新开始。

设计二进制计数器时，我们可以使用触发器和逻辑门来构建。

2. 十进制计数器十进制计数器是一种特殊的计数器，它的输出状态按照十进制数进行变化。

一个4位的十进制计数器可以从0计数到9，然后重新开始。

设计十进制计数器时，可以使用二进制计数器和BCD（二进制编码十进制）转换器来实现。

3. 循环计数器循环计数器是一种特殊的计数器，它可以按照任意给定的计数序列进行循环计数。

例如，一个循环计数器可以按照1、2、3、1、2、3的序列进行计数。

设计循环计数器时，一种常见的方法是使用状态转换图来确定触发器和逻辑门的连接。

二、时序电路的原理和设计时序电路是一种能实现定时功能的电路。

它包括时钟信号源、触发器和控制电路。

时序电路可以用于各种应用，如定时器、频率分频器、状态机等。

1. 定时器定时器是一种能够按照给定的时间间隔产生定时脉冲信号的电路。

它通常由可编程的触发器和计数器组成。

定时器的设计需要确定计数器的初始值和触发器的工作模式，并设置适当的控制电路。

2. 频率分频器频率分频器是一种能够将输入信号的频率分频为较低频率的电路。

它通常使用计数器和触发器来实现。

频率分频器的设计要考虑到分频比例和触发器的连接方式。

3. 状态机状态机是一种能够根据特定的状态转换规则改变输出状态的电路。

数字电路与逻辑设计实验报告一、实验目的1、掌握触发器组成的同步时序逻辑电路的一般设计方法；2、掌握MSI 时序逻辑器件74LS160、74LS194的逻辑功能和使用方法；3、熟悉MSI 时序逻辑器件的一般设计方法。

二、实验仪器及设备1、直流稳压电源、数字逻辑电路实验箱、万用表、示波器2、TTLSSI 逻辑门 74LS00、74LS74、74LS76、74LS160、74LS194三、实验内容及步骤1、二进制计数器试用触发器设计一个模8的同步二进制加法计数器，给出状态图、驱动方程和逻辑电路图，并完成实验验证。

2、模M=13的扭环计数器下图6-1所示的一自起动扭环计数器的状态图。

试用时序逻辑器件74LS94将该电路设计出来，画出逻辑电路图并完成实验验证。

（要求为同步电路）四、实验结果（数据、图表、波形、程序设计等）二进制计数器状态转移图：1 0 1 1 1 0 0 1 1 0 1 1 1 0 1 1 1 0 0 0 1状态方程为：10201212Q Q Q Q Q Q Q n +=+ 012Q Q J = 012Q Q K =010111Q Q Q Q Q n +=+ 01Q J = 01Q K =010Q Q n =+ 100==K J电路图为：模M=13的扭环计数器 设计电路为：五、思考题1、用触发器和TTL SSI 逻辑门设计一个模8二进制可逆计数器。

M Q 2 Q 1 Q 0 Q 2n+1 Q 1n+1 Q 0n+1 T 2 T 1 T 0 C B 1 0 0 0 0 0 1 0 1 0 0 1 0 1 0 0 1 0 1 0 0 1 1 0 1 0 1 1 1 0 0 01 1 0 0 1 0 1 01 1 0 1 1 1 0 01 1 1 0 1 1 1 01 1 1 1 0 0 0 10 1 1 1 1 1 0 10 1 1 0 1 0 1 00 1 0 1 1 0 0 00 1 0 0 0 1 1 00 0 1 1 0 1 0 00 0 1 0 0 0 1 00 0 0 1 0 0 0 00 0 0 0 1 1 1 0电路设计为：2、用MSI时序逻辑器件构成N进制计数器的常用方法有几种？它们各有何应用特点？答：1）反馈清0法这种方法的基本思想是：计数器从全0状态S开始计数，计满N个状态后产生清0信号，使计数器恢复到初态S，然后重复上述过程。
