浅谈钢结构厂房围护结构设计摘要：工业厂房对于大跨度大面积空间以及快速建造的需求，使得现代工业厂房多是采用钢结构建筑。
钢结构建筑有其优点：高强轻质、工业化程度高，施工周期短、节能环保等；也有其缺点，由于其维护构件多为现场拼接，其维护结构的防水、保温隔热等与传统钢筋混凝土框架建筑相比有其特殊性。
本文尝试探讨分析钢结构厂房维护结构的主要设计要点。
本文探讨的围护结构包括钢结构厂房的外墙和屋顶等主要外围护结构的设计。
关键词：钢结构厂房外墙屋面门窗一、外墙钢结构厂房外墙主要有以下几种形式：单层压型彩钢板墙体；单层压型彩钢板复合保温墙体；双层压型彩钢板复合保温隔热墙体；承插型夹芯板保温墙体等。
单层压型彩钢板墙体构造做法一般为：≥0.6mm厚上层压型钢板外侧墙板，冷弯型钢墙梁。
单层压型彩钢板复合保温墙体构造做法一般为：≥0.6mm厚上层压型钢板外侧墙板，（防水透汽层），玻璃棉卷毡，隔汽层，冷弯型钢墙梁。
单层彩钢板外墙一般用于简易建筑，造价较低，也可以用于有泄爆要求的建筑作为泄爆墙。
单层彩钢板外墙的缺点是内墙面一侧墙梁等直接暴露,不够美观。
双层压型彩钢板复合保温隔热墙体构造做法一般为：≥0.6mm厚压型钢板外侧墙板，（防水透汽层），玻璃棉卷毡，隔汽层（或0.2mm厚隔热反射箔），镀锌冷弯型钢墙梁，≥0.5厚压型钢板内侧墙板。
该种墙体应用较广，有一定的保温隔热功能，内墙面整洁美观。
压型彩钢板外墙板排版方式有竖排和横排两种。
通常采用竖排板，因其波纹顺雨水流向，利于保持彩钢板清洁。
横排板较为美观，但横向波纹也容易积灰，在较清洁的环境里使用效果较好。
横排板需要增加竖向小墙梁，造价有所增加。
承插型夹芯板保温墙体构造做法一般为：：≥50mm厚夹芯板竖排，冷弯型钢墙梁。
夹芯板表面平整，外观效果同金属板幕墙。
一般采用横排板方式，板宽度一般约900、1000、1200，要求建筑门窗、窗间墙等高度尽量按板宽模数，以获得较整齐的立面外观。
工业厂房设计规范标准工业厂房设计规范标准是为了保证工业生产场所的安全、高效、环保等方面需求，严格遵循建筑设计标准和相关法律法规，下面是工业厂房设计规范标准的要点：1. 厂房用地布局：厂房应符合规划要求，合理布局，确保生产流程的顺畅进行。
同时，应考虑道路、供电、供水、排污等基础设施的便利性。
2. 厂房建筑结构：厂房结构应安全可靠，能够承受工业设备、货物和人员的重量和振动。
主体建筑宜选择钢结构或混凝土结构，以提高抗震性和稳定性。
3. 厂房围护结构：厂房的外墙、屋顶等围护结构应具有良好的隔音、隔热、防水和防火性能。
建议采用可靠的隔热材料和防火涂料，并设置消防设施。
4. 厂房空间布局：厂房的空间布局应与生产工艺和生产流程相匹配，确保生产操作的便利性和高效性。
应合理安排设备、货物的存放、运输和处理。
5. 厂房照明和通风：厂房应有充足的自然采光和良好的人工照明系统，以保证工作环境的明亮度。
同时，应考虑厂房的通风设计，保证空气流通，并配备排风设备。
6. 厂房电力供应：厂房应有稳定、安全的电力供应系统，能满足生产设备和照明等的需求。
电线电缆的敷设应符合电气安全标准，避免电气火灾和漏电等安全隐患。
7. 厂房供水和排污：厂房应有可靠的供水和排污系统，以保证生产过程中水的供应和废水的处理。
应使用环保的污水处理设备，减少对环境的污染。
8. 厂房消防和安全：厂房应配备有效的消防设备，包括灭火器、喷淋系统等，以及安全出口、逃生通道等。
应制定和实施有效的应急预案，确保人员生命安全。
9. 厂房噪音和振动控制：厂房在设计中应考虑噪音和振动的控制，尽量减少对环境和工人的噪声和振动影响。
可以采用隔音材料和减震设备等措施。
10. 厂房环保要求：厂房的设计应符合环保要求，采用节能环保的材料和设备。
在生产过程中，应合理控制废气、废水和固体废物的排放，减少对环境的污染。
以上是工业厂房设计规范标准的主要要点，设计师和施工人员应该遵循这些要求，并结合具体的项目情况进行合理设计和施工。
单层钢结构厂房围护结构设计流程单层钢结构厂房围护结构设计流程一、轻型门式刚架的结构体系组成Fig. 1轻钢结构厂房一Fig. 2轻钢结构厂房二Fig. 3轻钢结构厂房三Fig. 4轻钢结构厂房结构体系组成轻型门式刚架的结构体系包括以下组成部分：1、主结构：刚架、吊车梁、支撑系统；2、围护结构：屋面檩条、墙面檩条、屋面板和墙板等；3、辅助结构：楼梯、平台、栏杆等；4、基础。
二、围护结构的组成轻钢结构的围护系统包括檩条、墙梁、墙面及屋面彩板、收边系统、采光系统、排水系统和通风系统等。
Fig. 5围护结构一Fig. 6围护结构二刚架、支撑系统以及吊车梁组成了结构的主要受力骨架，即主结构体系。
屋面檩条和屋面檩条既是围护材料的支承结构，又为主结构梁柱提供了部分侧向支撑作用，构成了建筑的次结构。
外部荷载（风、雪等）直接作用在围护结构上，通过围护结构再传递到主结构上。
Fig. 7冷弯薄壁型钢三、设计流程1、收集资料；1.1建筑平行作业图：包括平、立、剖面；门洞、窗户位置、标高；厂房墙面、屋面做法；厂房有无吊顶；檐口高度、檐口节点。
1.2公用专业（主要是暖通专业和水道）所提的资料：屋面风机的重量和位置；管道的重量和位置；屋面开洞的位置和大小。
2、墙梁、檩条截面计算；使用PKPM钢结构模块中的工具箱计算3、绘制节点图纸。
要重视节点图纸四、程序计算参数的选取a．檩条计算参数的选取Fig. 8檩条计算界面1、注意不是所有的屋面檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通气器和屋顶天窗在端跨一般不设置（有时候第二跨也不设置），此时檩条为单跨简支（或两跨连续）；（2）屋面有横向采光通风天窗或顺坡通气器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本身的跨数就少于5跨。
2、屋面材料选择时，若有吊顶，须选取“有吊顶”选项。
檩条仅支承压型钢板屋面时，挠度控制为l/200；有吊顶时，挠度控制为l/240。

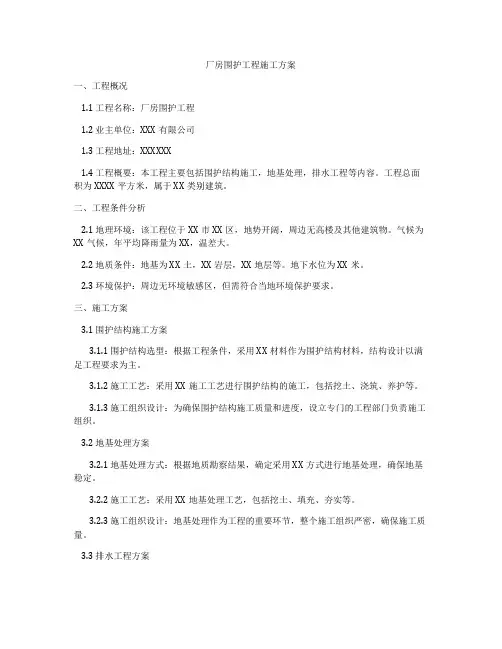

厂房围护工程施工方案一、工程概况1.1 工程名称：厂房围护工程1.2 业主单位：XXX有限公司1.3 工程地址：XXXXXX1.4 工程概要：本工程主要包括围护结构施工，地基处理，排水工程等内容。
工程总面积为XXXX平方米，属于XX类别建筑。
二、工程条件分析2.1 地理环境：该工程位于XX市XX区，地势开阔，周边无高楼及其他建筑物。
气候为XX气候，年平均降雨量为XX，温差大。
2.2 地质条件：地基为XX土，XX岩层，XX地层等。
地下水位为XX米。
2.3 环境保护：周边无环境敏感区，但需符合当地环境保护要求。
三、施工方案3.1 围护结构施工方案3.1.1 围护结构选型：根据工程条件，采用XX材料作为围护结构材料，结构设计以满足工程要求为主。
3.1.2 施工工艺：采用XX施工工艺进行围护结构的施工，包括挖土、浇筑、养护等。
3.1.3 施工组织设计：为确保围护结构施工质量和进度，设立专门的工程部门负责施工组织。
3.2 地基处理方案3.2.1 地基处理方式：根据地质勘察结果，确定采用XX方式进行地基处理，确保地基稳定。
3.2.2 施工工艺：采用XX地基处理工艺，包括挖土、填充、夯实等。
3.2.3 施工组织设计：地基处理作为工程的重要环节，整个施工组织严密，确保施工质量。
3.3 排水工程方案3.3.1 排水系统设计：根据地形和地质条件，设计合理的排水系统，将雨水迅速排除，确保地基和围护结构的稳定。
3.3.2 施工工艺：采用XX排水系统施工工艺，包括排水管道的铺设、连接和测试等。
3.3.3 施工组织设计：排水工程施工过程中需密切配合，避免出现漏水和积水等问题。
四、施工组织管理4.1 施工组织结构：工程部门根据实际情况确定施工组织结构，确保施工质量和进度。
4.2 施工进度计划：根据各项工程的施工任务和时间要求，制定详细施工进度计划，严格按计划施工。
4.3 质量控制计划：建立质量控制体系，实施全程监控，并对关键节点进行重点监督，确保施工质量。

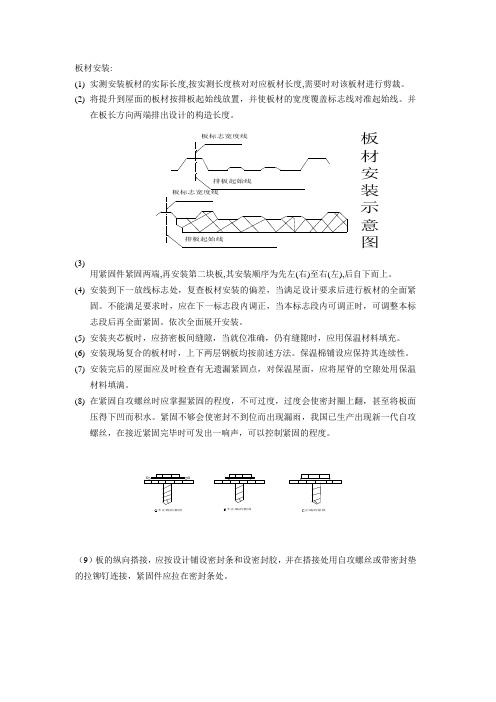

板材安装:(1)实测安装板材的实际长度,按实测长度核对对应板材长度,需要时对该板材进行剪裁。
(2)将提升到屋面的板材按排板起始线放置，并使板材的宽度覆盖标志线对准起始线。
并在板长方向两端排出设计的构造长度。
(3)板材安装示意图板标志宽度线用紧固件紧固两端,再安装第二块板,其安装顺序为先左(右)至右(左),后自下而上。
(4)安装到下一放线标志处，复查板材安装的偏差，当满足设计要求后进行板材的全面紧固。
不能满足要求时，应在下一标志段内调正，当本标志段内可调正时，可调整本标志段后再全面紧固。
依次全面展开安装。
(5)安装夹芯板时，应挤密板间缝隙，当就位准确，仍有缝隙时，应用保温材料填充。
(6)安装现场复合的板材时，上下两层钢板均按前述方法。
保温棉铺设应保持其连续性。
(7)安装完后的屋面应及时检查有无遗漏紧固点，对保温屋面，应将屋脊的空隙处用保温材料填满。
(8)在紧固自攻螺丝时应掌握紧固的程度，不可过度，过度会使密封圈上翻，甚至将板面压得下凹而积水。
紧固不够会使密封不到位而出现漏雨，我国已生产出现新一代自攻螺丝，在接近紧固完毕时可发出一响声，可以控制紧固的程度。
不正确的紧固不正确的紧固正确的紧固（9）板的纵向搭接，应按设计铺设密封条和设密封胶，并在搭接处用自攻螺丝或带密封垫的拉铆钉连接，紧固件应拉在密封条处。
第一、彩钢板安装的固定方式有穿透式和暗扣隐蔽式两种。
穿透式固定是屋面和墙面彩钢板安装的最常用方式，即用自攻螺钉或铆钉将彩板固定在支撑件（如檩条）上，穿透式固定分为波峰固定、波谷固定或他们的组合。
暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件（如檩条）上，彩板的母肋与暗扣的中心肋齿合的固定方法，一般用于屋面板的安装。
第二、彩板的侧向和端部搭接。
安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止。
一种简单而有效的方法是用一对夹口钳分别夹住所搭接的钢板。
