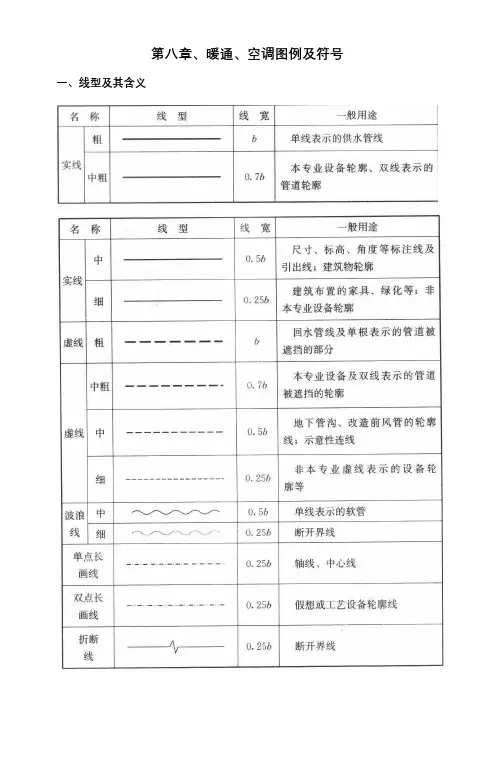

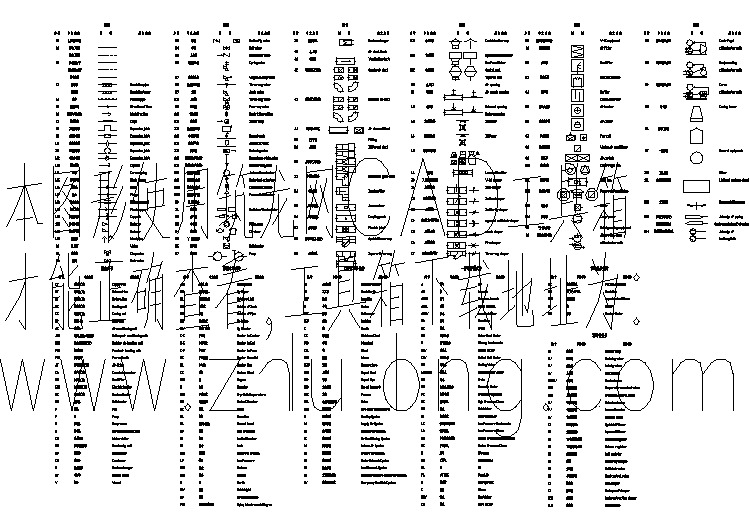

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型或反冲型除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上,其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注;标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 PY 排风排烟兼用风管——8 XB 消防补风风管——9 SB 送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高mm2 圆形风管直径mm3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管,右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口,叶片垂直——2 AH 单层格栅风口,叶片水平——3 BV 双层格栅风口,前组叶片垂直——4 BH 双层格栅风口,前组叶片水平——5 C﹡矩形散流器,为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器,﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口,﹡为条缝数——12 F﹡细叶形斜出风散流器,﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表采用;1 散热器及手动放气阀左为平面图画法,中为剖面图画法,右为系统图Y轴侧画法2 散热器及温控阀3 轴流风机4 轴混流失管道风机5 离心式管道风机6 吊顶式排气扇7 水泵8 手摇泵9 变风量末端10空调机组加热、冷却盘管从左到右分别为加热、冷却及双 功能盘管 11 空气过滤器从左至右分别为粗效、中效及高效12 挡水板13 加湿器14 电加热器15 板式换热器 16 立式明装风机盘管17 立式暗装风机盘管 18 卧式明装风机盘管 19 卧式暗装风机盘管20 窗式空调器21 分体空调器22 射流诱导风机23减振器左为平面图画法, 右为剖面图画法九、调控装置及仪表图例序号 名称 图例1 温度传感器2 湿度传感器3 压力传感器4 压差传感器5 流量传感器6烟感器7 流量开关8 控制器9 吸顶式温度传感器10 温度计11 压力表12 流量计13 能量计14 弹簧执行机构15 重力执行机构16 记录仪17 电磁双位执行机构18 电动双位执行机构19 电动调节执行机构20 气动执行机构21 浮力执行机构22 数字输入量DI23 数字输出量DO24 模拟输入量AI25 模拟输出量AO各种执行机构可与风阀、水阀组合表示相应功能的控制阀门;十、管道和设备布置平面图、剖面图示例管道和设备布置平面图应按假象除去上层板后俯视规则绘制,其相应的垂直剖面图应在平面图中表明剖切符号;标准层平面图平、剖面示例十一、平面图、剖面图索引符号的画法平面图、剖面图中的局部需另绘详图时,应在平、剖面图上标注索引符号;索引符号的画法见下图;索引符号的画法十二、内视符号画法当表示局部位置的相互关系,在平面图上应标注内视符号;内视符号画法十三、系统编号1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时,应进行系统编号;2、暖通空调系统编号、入口编号,应由系统代号和顺序号组成;3、系统代号用大写拉丁字母表示,顺序号用阿拉伯数字表示;当一个系统出现分支时,可采用下图的画法;系统代号系统图代号、编号的画法十四、立管号的画法竖向布置的垂直管道系统,应标注立管号,在不一致引起误解时,可只标注序号,但应与建筑轴线编号有明显区别;立管号的画法十五、管道相对标高的画法1、在无法标注垂直尺寸的图样中,应标注标高;标高应以m为单位,并应精确到cm或mm;2、标高符号应以直角等腰三角形表示;当面标准层较多时,可只标注与本层楼地板面的相对标高;3、水、汽管道所标高未予说明时,应表示为管中心标高;4、水、汽管道标注管道外底或顶标高时,应在数字前加“底”或“顶”字样;5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高;当不采用此方法标注时,应进行说明;6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内;必要时,应在标高数字前加“底”或“顶”的字样;相对标高的画法十六、管道截面尺寸的标注符号及画法1、低压流体输送用焊接管道规格应标注公称通径或压力;公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”;2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管,当需要注明外径和壁厚时,应用“D或Φ外径×壁厚”表示;在不致引起误解时,也可采用公称通径表示;3、塑料管外径应用“de”表示;4、圆形风管的截面定型尺寸应以直径“Φ”表示,单位应为mm.5、矩形风管风道的截面定型尺寸应以“A×B”表示;“A”应为该视图投影面的边长尺寸,“B”应为另一边尺雨;A、B单位均应为mm;6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧;双线表示的管道,其规格可标注在管道轮廓线内;管道截面尺寸的画法十七、多条管线的规格标注方法多条管线规格的画法十八、风口、散流器表示方法风口、散流器的表示方法十九、定位尺寸的表示方法定位尺寸的表示方式二十、单线管道转向的画法;单线管道转向的画法二十一、双线管道转向的画法;双线管道转向的画法二十二、单线管道分支的画法单线管道分支的画法二十三、双线管道分支的画法双线管道分支的画法二十四、送风管转向的画法送风管转向的画法二十五、回风管转向的画法回风管转向的画法二十六、管道断开的画法平面图、剖视图中管道因重叠、密集需断开时,应采用断开画法;管道断开的画法二十七、管道在本图中断的画法管道在本图中断,转至其他图面表示或由其他图面引来时,应注明转至或来自的的图纸编号;管道在本图中断的画法二十八、管道交叉的画法管道交叉的画法二十九、管道跨越的画法管道跨越的画法附录防烟、防火阀功能表防烟、防火阀功能符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体带号1 2 3 4 5 6 7 8 9 10 11 防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70℃自动关闭280℃自动关闭阀体动作反馈信号70℃防烟防火阀FD √√√√√FVD √√√√√FDS √√√√FDVS √√√√√√MED √√√√√√√MEC √√√√√√√MEE √√√√√√√√BED √√√√√√√√BEC √√√√√√√√BEE √√√√√√√√续表A符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体功能代号1 2 3 4 5 6 7 8 9 10 11防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70℃自动关闭280℃自动关闭阀体动作反馈信号80℃防烟防火阀FDH √√√√FVDH √√√√√FDSH √√√√√FVSH √√√√√√MECH √√√√√MEEH √√√√√√√BECH √√√√√√√BEEH √√√√√√√√板式排烟口PS √√√√√√√多叶排烟口GS √√√√√√√多叶送风口GP √√√√√√√防火风口GF √√√续表注：1、除表中注明外,其余的均为常开型；且所用的阀体在动作后均可手动复位;2、消防电源24V DC,由消防中心控制;3、阀体需要符合信号反馈要求的接点;4、若仅用于厨房烧煮区平时排风系统,其动作装置的工作温度应当由70℃改为150℃;。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

暖通图纸英文代号说明暖通图纸英文代号说明AHU——空气处理机CH.——制冷机C.D.——冷凝水管C.T.——xxCAV——新风量控制箱EAF——排风机EAD——排风管EAG——排风口EAL——排风百叶FAG——新风口FAL——新风百叶FAF——补风机F.A.——新风FAD——新风管F.D.——防火阀HC——加热盘管FC——风机盘管HX——热交换器L/L---------低位M/L-------- 中位MAD-------补风管MAF-------补风机N.C.-------常闭N.O.-------常开N.R.D.----风管止回阀P.A.-------经过处理的新风PDA-------新风管 (经过处理的新风 )PAU-------新风机 (带处理功能 )PAL-------新风百叶R.A.-------回风RAD-------回风管RAG-------回风口暖通空调图纸中英文代号说明（以实际图纸代号为准）AHU――空气处理机CH.――制冷机C.T. ―― xxCAV――新风量控制箱EAF――排风机EAD――排风管EAG――排风口EAL――排风百叶FAG――新风口FAL――新风百叶SAG――空调送风口F.A. ――新风P.A.――经过处理的新风FAD――新风管PAL――新风百叶MAD――补风管PDA――新风管 (经过处理的新风 ) R.A.――回风RAD――回风管RAG――回风口SIL ――消声器（用于隧道通风）SAD――空调送风管D――手动风量调节阀MD――电动风量调节阀L――冷冻水管LQ―― xx管C.D. ――冷凝水管CHWP――冷冻水泵CWP――冷却水泵MV――电动蝶阀MOV――动态平衡电动二通阀SV――电磁阀FAF――补风机PAU――新风机 (带处理功能 ) F.D. ――防火阀HC――加热盘管FC（FCU）――风机盘管HX――热交换器L/L ――低位M/L――中位MAF――补风机N.C.――常闭N.O. ――常开N.R.D.――风管止回阀下面是主要的空调设备品牌AEROFLEX“亚罗 xx ”保温ALCO“ xx自”控Alertonxx 顿空调Alfa lavalxx 伐换热器ARMSTRONG“xx ”保温AUXxxBELIMOxx“搏力谋”阀门BERONORxx“ xx诺尔”电加热器BILTURxx百“得”燃烧器BOSIC“ xx自”控BROAD远大Burnhamxx “ xx锅”炉CALPEDAxx“ xx水”泵CARLYxx“ xx制”冷配件CarrierxxChigo 志高Ciprianixx 斯普莱力CLIMAVENETA意大利“克莱门特”Copeland 谷“轮”压缩机CYRUSxx”赛诺思”自控DAIKIN大金空调Danfossxx自控Dorin “多菱”压缩机DUNHAM-BUSHxx布什空调制冷DuPontxx “ xx制”冷剂DwyerxxxxEBM“依必安”风机ELIWELLxx“ xx自控”EVAPCOxx“ xxxx冷”却设备EVERY CONTROL意大利“美控”Erie 怡日FRASCOLDxx“富士豪”压缩机FRICOxx“ xxxx空气”幕FUJI 富“士”变频器FULTONxx“ xx锅”炉GENUIN“正野”风机GREE格力GREENCOOL格林柯尔GRUNDFOS“格兰富”水泵Haier 海尔Hisense 海信HITACHI日立Honeywell 霍尼韦尔自控Johnsonxx自控KelonxxKRUGERxx“ xx风”机KU BAxx“ xx冷”风机Liang Chi良机 xx LIEBERT力博特空调MARLEY“ xx ” xx Maneuropxx “美优乐”压缩机McQuaryxx 维尔MideaxxMITSUBISHI三菱Muntersxx “ xx除湿”机Oventropxx 欧“文托普”阀门Panasonic松下RANCO“宏高”自控REFCOMPxx“ xx富康”压缩机RIDGIDxx里“奇”工具RUUDxx“路德”空调RYODEN“菱电” xx SanKen“三垦”变频器Samsung三星SANYOxxSASWELLxx森威尔自控Schneiderxx电气SenseAirxx“传xx感”器SIEMENSxxSINKO quot,28商机网 ;新晃“空调SINRO“新菱” xxSTAND“思探得”加湿器SWEPxx换热器TECKA“台佳”空调Tecumseh“ xx压”缩机TRANE特灵TROXxx“妥思”风阀VASALAxx“维萨拉”传感器WILOxx“ xx水”泵WITTLERxx威”特”阀门YORK约克ZENNERxx“ xx计”量。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀 5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

FCU 风机盘管 fan coil unitAHU 空气处理单元 air handling unitFAU 新风处理单元 fresh air unitHVAC 供热通风与空气调节 heating ventilating and air conditioningAHU ——空气处理机CH. ——制冷机C.D. ——冷凝水管C.T. ——冷却塔CAV ——新风量控制箱EAF ——排风机EAD ——排风管EAG ——排风口EAL ——排风百叶FAG ——新风口FAL ——新风百叶FAF ——补风机F.A. ——新风FAD ——新风管F.D. ——防火阀HC ——加热盘管FC ——风机盘管HX ——热交换器N.R.D.----风管止回阀P.A.-------经过处理的新风PDA-------新风管(经过处理的新风)PAU-------新风机(带处理功能)PAL-------新风百叶R.A.-------回风RAD-------回风管RAG-------回风口DCC Dry cooling coil 干盘管（干式盘管）FFU Fan filter unit 风机过滤单元MAU Make up air hundling unit schedule 新风空调箱AHU Air hundling unit 空气处理单元HEPA High efficiency pariculate air 高效空气过滤器RAC Recirculation air cabinet unit schedule 循环组合空调单元C/R Clean room 洁净室无尘室ULPA Ultra low penetration air filter 超高空气效过滤器AS Air shower 风淋室PB Pass box 传递箱CB Clean bench 净化工作台RD Relief damper 泄压风门单向流洁净室 Unidirectional air flow clean rooms外围护结构负荷 skin-load异程式系统 direct return system水力计算 hydraulic calculation修正系数 correction factor区域供冷district cooling地源热泵ground source heat pump计径计数法 particle sizing and counting method运行能耗 operation energy consumption新风供给 fresh air supply气流组织 air distribution蒸汽冷凝水回收 Reclamation of condensate water置换通风displacement ventilation洁净度clean class双速电机 two-speed motor空调负荷 air conditioning load消声 noise reduction减振 vibration isolation座椅送风 seat air supply水平串联式 horizontal series type燃油锅炉 oil-burning boiler蒸汽供热管道 steam heating pipe生活热水系统 hot water supply system自然排烟 natural smoke exhaustingAHU ——空气处理机CH. ——制冷机C.D. ——冷凝水管C.T. ——冷却塔CAV ——新风量控制箱EAF ——排风机EAD ——排风管EAG ——排风口EAL ——排风百叶FAG ——新风口FAL ——新风百叶FAF ——补风机F.A. ——新风FAD ——新风管F.D. ——防火阀HC ——加热盘管FC ——风机盘管HX ——热交换器L/L---------低位M/L--------中位MAD-------补风管MAF-------补风机N.C.-------常闭N.O.-------常开N.R.D.----风管止回阀P.A.-------经过处理的新风PDA-------新风管(经过处理的新风) PAU-------新风机(带处理功能) PAL-------新风百叶R.A.-------回风RAD-------回风管RAG-------回风口AEROFLEX “亚罗弗”保温ALCO “艾科”自控Alerton 雅利顿Alfa laval阿法拉伐ARMSTRONG “阿姆斯壮”保温AUX 奥克斯BELIMO 瑞士“搏力谋” BERONOR西班牙“北诺尔”电加热器BILTUR 意大利“百得”BOSIC “柏诚”自控BROAD 远大Burnham美国“博恩汉”锅炉CALPEDA意大利“科沛达”水泵CARLY 法国“嘉利”制冷配件Carrier 开利Chigo 志高Cipriani 意大利斯普莱力CLIMAVENETA意大利“克莱门特” Copeland“谷轮”压缩机CYRUS意大利”赛诺思”自控DAIKIN 大金Danfoss丹佛斯Dorin “多菱”压缩机DUNHAM-BUSH 顿汉布什DuPont美国“杜邦”制冷剂Dwyer 美国德威尔EBM “依必安”风机ELIWELL意大利“伊力威”自控EVAPCO美国“益美高”冷却设备EVERY CONTROL意大利“美控” Erie 怡日FRASCOLD 意大利“富士豪”压缩机FRICO瑞典“弗瑞克”空气幕FUJI “富士”变频器FULTON 美国“富尔顿”锅炉GENUIN “正野”风机GREE 格力GREENCOOL格林柯尔GRUNDFOS “格兰富”水泵Haier 海尔Hisense 海信HITACHI 日立Honeywell 霍尼韦尔Johnson 江森Kelon 科龙KRUGER瑞士“科禄格”风机KU BA德国“库宝”冷风机Liang Chi 良机LIEBERT 力博特MARLEY “马利”冷却塔Maneurop法国“美优乐”压缩机McQuary 麦克维尔Midea 美的MITSUBISHI三菱Munters 瑞典“蒙特”除湿机Oventrop德国“欧文托普”阀门Panasonic 松下RANCO “宏高”自控REFCOMP意大利“莱富康”压缩机RIDGID 美国“里奇”工具RUUD美国“路德”空调RYODEN “菱电”冷却塔SanKen “三垦”变频器Samsung 三星SANYO 三洋SASWELL英国森威尔Schneider 施耐德SenseAir 瑞典“森尔”传感器SIEMENS 西门子SINKO "新晃“空调SINRO “新菱”冷却塔STAND “思探得”加湿器SWEP 舒瑞普TECKA “台佳”空调Tecumseh“泰康”压缩机TRANE 特灵TROX德国“妥思”VASALA芬兰“维萨拉”传感器WILO德国“威乐”水泵WITTLER 德国”威特”阀门YORK 约克ZENNER德国“真兰”计量AHU -- Air Handling Unit 空气处理机组一般是组合型空调箱,洁净行业用得较多RCU -- Recirculation Unit循环空气处理机组送回风混合处理FCU -- Fan Coil Unit 风机盘管比较常见RA -- Return Air / RAC 回风 ---SA送风 EA排风PAU -- Precision Air Unit 一般用来表示新风机组.FFU--Fan Filter Unit 风机过滤单元机组,用在洁净室送风FMU--Fan Module Unit 模块式风机单元用在洁净室送风MAU -- Make-up Air handling Unit 全新风处理机组洁净用RA -- Return Air / RAC 不知道什么PAU -- Precision Air UnitDCC Dry cooling coil 干盘管（干式盘管）FFU Fan filter unit 风机过滤单元MAU Make up air hundling unit schedule 新风空调箱AHU Air hundling unit 空气处理单元HEPA High efficiency pariculate air 高效空气过滤器RAC Recirculation air cabinet unit schedule 循环组合空调单元C/R Clean room 洁净室无尘室ULPA Ultra low penetration air filter 超高空气效过滤器AS Air shower 风淋室PB Pass box 传递箱CB Clean bench 净化工作台RD Relief damper 泄压风门单向流洁净室 Unidirectional air flow clean rooms外围护结构负荷 skin-load异程式系统 direct return system水力计算 hydraulic calculation修正系数 correction factor区域供冷 district cooling地源热泵 ground source heat pump计径计数法 particle sizing and counting method 运行能耗 operation energy consumption新风供给 fresh air supply气流组织 air distribution蒸汽冷凝水回收 Reclamation of condensate water 置换通风 displacement ventilation洁净度 clean class双速电机 two-speed motor空调负荷 air conditioning load消声 noise reduction减振 vibration isolation座椅送风 seat air supply水平串联式 horizontal series type燃油锅炉 oil-burning boiler蒸汽供热管道 steam heating pipe生活热水系统 hot water supply system自然排烟 natural smoke exhausting。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例五、风道代号六、风道、阀门及附件图例七、风口和附件代号八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

九、调控装置及仪表图例各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

十、管道和设备布置平面图、剖面图示例管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图平、剖面示例十一、平面图、剖面图索引符号的画法平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。

索引符号的画法见下图。

索引符号的画法十二、内视符号画法当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法十三、系统编号1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。

当一个系统出现分支时，可采用下图的画法。

系统代号系统图代号、编号的画法十四、立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法十五、管道相对标高的画法1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。

当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

当不采用此方法标注时，应进行说明。

6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。

必要时，应在标高数字前加“底”或“顶”的字样。

相对标高的画法十六、管道截面尺寸的标注符号及画法1、低压流体输送用焊接管道规格应标注公称通径或压力。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

第八章、暖通、空调图例及符号之巴公井开创作一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀 15 集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用18 膨胀阀 19 排入大气或室外 20 平安阀 21 角阀 22 底阀23 漏斗 24 地漏 25 明沟排水 26 向上弯头 27 向下弯头 28 法兰封头或管封 29 上出三通 30 下出三通 31 变径管 32 活接头或 法兰连接 33 固定支架 34 导向支架 35 活动支架 36 金属软管 37 可屈挠橡 胶软接头 38 Y 形过滤器 39 疏水器40减压阀左高右低41直通型（或反冲型） 除污器42 除垢仪 43 抵偿器 44 矩形抵偿器 45 套管抵偿器 46 波纹管抵偿器 47 弧形抵偿器 48 球形抵偿器 49 伴热器 50 呵护套管 51 爆破膜 52 阻火器 53 节流孔板、减压孔板 54 快速接头55介质流向在管道断开处时； 流向符号宜标注在管 道中心线上，其余可 同管径标注位置 56 坡度及坡向坡度数值不宜与管 道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号 代号 管道名称 备注 1 SF 送风管 ——2 HF 回风管 一、二次回风可附加1、2区别3 PF 排风管 ——4 XF 新风管 ——5 PY 消防排烟风管 ——6 ZY 加压送风管 ——7 P （Y ） 排风排烟兼用风管 ——8 XB 消防补风风管 —— 9S （B ）送风兼消防补风风管——六、风道、阀门及附件图例序号 名称 图例备注 1 矩形风管宽X 高（mm ） 2 圆形风管 直径（mm ）3 风管向上4 风管向下5 风管上升摇手弯 6风管下降摇手弯7天圆地方左接矩形风管，右接圆形风管8软风管9圆弧形弯头10带导流片的巨形弯头11消声器12消声弯头13消声静压箱14风管软接头15对开多叶调节风阀16蝶阀17插板阀18止回风阀19余压阀20三通调节阀21防烟、防火阀22方形风口条缝型风口23条形风口24矩形风口25圆形风口26正面风口27防雨百叶28检修门29气流方向30远程手控盒31防雨罩七、风口和附件代号序号代号图例备注1AV单层格栅风口，叶片垂直——2AH单层格栅风口，叶片水平——3BV双层格栅风口，前组叶片垂直——4BH双层格栅风口，前组叶片水平——5C﹡矩形散流器，*为出风面数量——6DF圆形平面散流器——7DS圆形凸面散流器——8DP圆盘形散流器——9DX﹡圆形斜片散流器，﹡为出风面数量——10DH圆环形散流器——11E﹡条缝形风口，﹡为条缝数——12F﹡细叶形斜出风散流器，﹡为出风面数量——13FH门铰形细叶回风口——14G扁叶形直出风散流器——15H百叶回风口——16HH门铰形百叶回风口——17J喷口——18 SD 旋流风口 —— 19 K 蛋格形风口 —— 20 KH 门铰形蛋格式回风口 —— 21 L 花板回风口 —— 22 CB 自垂百叶 —— 23 N 防结露送风口 冠于所用类型 风口代号前 24 T 低温送风口 冠于所用类型 风口代号前 25 W 防雨百叶 —— 26 B 带风口风箱 —— 27 D 带风阀 —— 28F带过滤网 ——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采取。

暖通空调图例与符号21212121第八章、暖通、空调图例及符号一、线型及其含义二、比例图名常用比例可用比例剖面图1：50、1：100 1：150、1：200局部放大图、管沟断面图1：20、1：50、1：100 1：25、1：30、1：150、1：200索引图、详图1：1、1：2、1：5、1：10、1：201：3、1：4、1：15三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀 5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管 32活接头或 法兰连接33 固定支架 34 导向支架35 活动支架36 金属软管37可屈挠橡 胶软接头38 Y 形过滤器39 疏水器40 减压阀左高右低 41直通型（或反冲型） 除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器 46 波纹管补偿器 47 弧形补偿器48 球形补偿器49 伴热器 50 保护套管 51 爆破膜 52 阻火器53 节流孔板、减压孔板 54 快速接头55介质流向在管道断开处时； 流向符号宜标注在管 道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型或反冲型除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上,其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注;标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 PY 排风排烟兼用风管——8 XB 消防补风风管——9 SB 送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高mm2 圆形风管直径mm3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管,右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口,叶片垂直——2 AH 单层格栅风口,叶片水平——3 BV 双层格栅风口,前组叶片垂直——4 BH 双层格栅风口,前组叶片水平——5 C﹡矩形散流器,为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器,﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口,﹡为条缝数——12 F﹡细叶形斜出风散流器,﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表采用;1 散热器及手动放气阀左为平面图画法,中为剖面图画法,右为系统图Y轴侧画法2 散热器及温控阀3 轴流风机4 轴混流失管道风机5 离心式管道风机6 吊顶式排气扇7 水泵8 手摇泵9 变风量末端10空调机组加热、冷却盘管从左到右分别为加热、冷却及双 功能盘管 11 空气过滤器从左至右分别为粗效、中效及高效12 挡水板13 加湿器14 电加热器15 板式换热器 16 立式明装风机盘管17 立式暗装风机盘管 18 卧式明装风机盘管 19 卧式暗装风机盘管20 窗式空调器21 分体空调器22 射流诱导风机23减振器左为平面图画法, 右为剖面图画法九、调控装置及仪表图例序号 名称 图例1 温度传感器2 湿度传感器3 压力传感器4 压差传感器5 流量传感器6烟感器7 流量开关8 控制器9 吸顶式温度传感器10 温度计11 压力表12 流量计13 能量计14 弹簧执行机构15 重力执行机构16 记录仪17 电磁双位执行机构18 电动双位执行机构19 电动调节执行机构20 气动执行机构21 浮力执行机构22 数字输入量DI23 数字输出量DO24 模拟输入量AI25 模拟输出量AO各种执行机构可与风阀、水阀组合表示相应功能的控制阀门;十、管道和设备布置平面图、剖面图示例管道和设备布置平面图应按假象除去上层板后俯视规则绘制,其相应的垂直剖面图应在平面图中表明剖切符号;标准层平面图平、剖面示例十一、平面图、剖面图索引符号的画法平面图、剖面图中的局部需另绘详图时,应在平、剖面图上标注索引符号;索引符号的画法见下图;索引符号的画法十二、内视符号画法当表示局部位置的相互关系,在平面图上应标注内视符号;内视符号画法十三、系统编号1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时,应进行系统编号;2、暖通空调系统编号、入口编号,应由系统代号和顺序号组成;3、系统代号用大写拉丁字母表示,顺序号用阿拉伯数字表示;当一个系统出现分支时,可采用下图的画法;系统代号系统图代号、编号的画法十四、立管号的画法竖向布置的垂直管道系统,应标注立管号,在不一致引起误解时,可只标注序号,但应与建筑轴线编号有明显区别;立管号的画法十五、管道相对标高的画法1、在无法标注垂直尺寸的图样中,应标注标高;标高应以m为单位,并应精确到cm或mm;2、标高符号应以直角等腰三角形表示;当面标准层较多时,可只标注与本层楼地板面的相对标高;3、水、汽管道所标高未予说明时,应表示为管中心标高;4、水、汽管道标注管道外底或顶标高时,应在数字前加“底”或“顶”字样;5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高;当不采用此方法标注时,应进行说明;6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内;必要时,应在标高数字前加“底”或“顶”的字样;相对标高的画法十六、管道截面尺寸的标注符号及画法1、低压流体输送用焊接管道规格应标注公称通径或压力;公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”;2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管,当需要注明外径和壁厚时,应用“D或Φ外径×壁厚”表示;在不致引起误解时,也可采用公称通径表示;3、塑料管外径应用“de”表示;4、圆形风管的截面定型尺寸应以直径“Φ”表示,单位应为mm.5、矩形风管风道的截面定型尺寸应以“A×B”表示;“A”应为该视图投影面的边长尺寸,“B”应为另一边尺雨;A、B单位均应为mm;6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧;双线表示的管道,其规格可标注在管道轮廓线内;管道截面尺寸的画法十七、多条管线的规格标注方法多条管线规格的画法十八、风口、散流器表示方法风口、散流器的表示方法十九、定位尺寸的表示方法定位尺寸的表示方式二十、单线管道转向的画法;单线管道转向的画法二十一、双线管道转向的画法;双线管道转向的画法二十二、单线管道分支的画法单线管道分支的画法二十三、双线管道分支的画法双线管道分支的画法二十四、送风管转向的画法送风管转向的画法二十五、回风管转向的画法回风管转向的画法二十六、管道断开的画法平面图、剖视图中管道因重叠、密集需断开时,应采用断开画法;管道断开的画法二十七、管道在本图中断的画法管道在本图中断,转至其他图面表示或由其他图面引来时,应注明转至或来自的的图纸编号;管道在本图中断的画法二十八、管道交叉的画法管道交叉的画法二十九、管道跨越的画法管道跨越的画法附录防烟、防火阀功能表防烟、防火阀功能符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体带号1 2 3 4 5 6 7 8 9 10 11 防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70℃自动关闭280℃自动关闭阀体动作反馈信号70℃防烟防火阀FD √√√√√FVD √√√√√FDS √√√√FDVS √√√√√√MED √√√√√√√MEC √√√√√√√MEE √√√√√√√√BED √√√√√√√√BEC √√√√√√√√BEE √√√√√√√√续表A符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体功能代号1 2 3 4 5 6 7 8 9 10 11防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70℃自动关闭280℃自动关闭阀体动作反馈信号80℃防烟防火阀FDH √√√√FVDH √√√√√FDSH √√√√√FVSH √√√√√√MECH √√√√√MEEH √√√√√√√BECH √√√√√√√BEEH √√√√√√√√板式排烟口PS √√√√√√√多叶排烟口GS √√√√√√√多叶送风口GP √√√√√√√防火风口GF √√√续表注：1、除表中注明外,其余的均为常开型；且所用的阀体在动作后均可手动复位;2、消防电源24V DC,由消防中心控制;3、阀体需要符合信号反馈要求的接点;4、若仅用于厨房烧煮区平时排风系统,其动作装置的工作温度应当由70℃改为150℃;。

暖通空调图例与符号第八章、暖通、空调图例及符号一、线型及其含义二、比例图名剖面图管沟断面图索引图、详图1：10、1：20常用比例1：50、1：100可用比例1：150、1：2001：25、1：30、1：150、1：200局部放大图、1：20、1：50、1：1001：1、1：2、1：5、1：3、1：4、1：15三、水、汽管道代号四、水、汽管道阀门和附件图例序号名称123456789101112131415闸阀截止阀球阀柱塞阀快开阀蝶阀旋塞阀止回阀浮球阀三通阀平衡阀定流量阀定压差阀自动排气阀集气罐、放气阀1617181920212223242526272829节流阀调节止回断阀膨胀阀排入大气或室外安全阀角阀底阀漏斗地漏明沟排水向上弯头向下弯头法兰封头或管封上出三通水泵出口用图例备注303132下出三通变径管活接头或法兰连接3334353637固定支架导向支架活动支架金属软管可屈挠橡胶软接头38394041Y形过滤器疏水器减压阀直通型（或反冲型）除污器左高右低4243444546474849505152535455除垢仪补偿器矩形补偿器套管补偿器波纹管补偿器弧形补偿器球形补偿器伴热器保护套管爆破膜阻火器节流孔板、减压孔板快速接头介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号123456789代号SFHFPF某FPYZYP（Y）某BS（B）管道名称送风管回风管排风管新风管消防排烟风管加压送风管排风排烟兼用风管消防补风风管送风兼消防补风风管备注——一、二次回风可附加1、2区别——————————————六、风道、阀门及附件图例序号1234567名称矩形风管圆形风管风管向上风管向下风管上升摇手弯风管下降摇手弯天圆地方左接矩形风管，右接圆形风管8910111213软风管圆弧形弯头带导流片的巨形弯头消声器消声弯头消声静压箱图例备注宽某高（mm）直径（mm）141516171819202122风管软接头对开多叶调节风阀蝶阀插板阀止回风阀余压阀三通调节阀防烟、防火阀方形风口条缝型风口232425262728293031条形风口矩形风口圆形风口侧面风口防雨百叶检修门气流方向远程手控盒防雨罩图例单层格栅风口，叶片垂直单层格栅风口，叶片水平双层格栅风口，前组叶片垂直双层格栅风口，前组叶片水平矩形散流器，某为出风面数量圆形平面散流器圆形凸面散流器圆盘形散流器圆形斜片散流器，﹡为出风面数量七、风口和附件代号序号123456789代号AVAHBVBHC﹡DFDSDPD某﹡备注——————————————————1011121314151617181920212223DHE﹡F﹡FHGHHHJSDKKHLCBN圆环形散流器条缝形风口，﹡为条缝数细叶形斜出风散流器，﹡为出风面数量门铰形细叶回风口扁叶形直出风散流器百叶回风口门铰形百叶回风口喷口旋流风口蛋格形风口门铰形蛋格式回风口花板回风口自垂百叶防结露送风口——————————————————————————冠于所用类型风口代号前24T低温送风口冠于所用类型风口代号前25262728WBDF防雨百叶带风口风箱带风阀带过滤网————————八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。

标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管——8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm）2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管，右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平——3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口，前组叶片水平——5 C﹡矩形散流器，*为出风面数量——6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量——10 DH 圆环形散流器——11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器，﹡为出风面数量——13 FH 门铰形细叶回风口——14 G 扁叶形直出风散流器——15 H 百叶回风口——16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口——20 KH 门铰形蛋格式回风口——21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶——26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

一张表详解暖通空调专业术语与图形代码管道：供水管：空调系统的冷水供水管，给室内风机盘管送冷水。

回水管：空调系统的冷水回水管，冷水通过室内风机盘管吸热后，变为热水，通过回水管，回到制冷机冷凝水管：冷凝水管的作用是排除风机盘管（或空调器）积水盘内的冷凝水的，仅此而已。

空调运行制冷状态下，会产生冷凝水，冷凝水管就是排除冷凝水功能。

附件：阀门：是一种结构简单的调节阀，其主要作用是防止介质倒流、和普通阀门不同的是底部有一出口，是具有四个油口的控制阀。

液体容易产生汽蚀现象，疏水器中的受热元件收缩，采暖设备：进出口在同一直线上，且进出口口径相同，仿似一段管道，进出口相同并在同一直线上，型过滤器具有结构先进，在启动前，必须使泵壳和吸水管内充满水，然后启动电机，风管：管件：顾名思义是具有柔性作用的连接器，风口：通风空调阀门：风管插板阀：又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。

穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

风管防火阀：安装在中央空调风道系统中，工作原理是利用阀门上安装的极易熔合金的温度控制，利用重力作用和弹簧机构的作用，当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

通风空调设备：空气过滤器：从气源出来的压缩空气中含有过量的水汽和油滴，同时还有固体杂质，如铁锈、沙粒、管道密封剂等，这些会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或使之失效。
