二极管测试标准
二极管测试标准主要包括以下几个方面：
1. 在实际应用中，对于二极管的电流测量通常采用直流电源和数字万用表。
在测试时，应确保被测电路处于断路状态，以免影响测试结果。
同时，使用数字万用表需要注意其档位设置和校准情况，以确保准确读数。
2. 对于整只二极管座位的电压测量，需要确认测试点的连通性。
如果存在接触不良的情况，可能会导致电压值异常升高或降低，从而影响测试结果的准确性。
3. 二极管的反向电阻是衡量其性能的重要指标，应在正、反向状态下进行多次测试以获取更准确的数值。
重复测试有助于确定该值的稳定性，进而评估二极管的性能是否符合要求。
4. 耐压值（VDz）也是二极管的一个重要参数，在使用过程中要保证不超过此数值，否则可能损坏二极管。
5. 根据国家相关标准，普通二极管的检测分为外观检查、正向导电特性与反向击穿特性的测试以及安全性能的检测。
其中，外观检查包括透明绝缘层光泽度、有无气泡裂纹等；正反向导电特性的测试方法包括电压/电流表法、电阻法、波形变换法和信号注入法等；安全性能检测主要涉及防触电保护、爬电距离、电气
强度、标示与其他安全措施等方面。
以上信息仅供参考，建议阅读相关书籍或咨询专业人士了解更多内容。

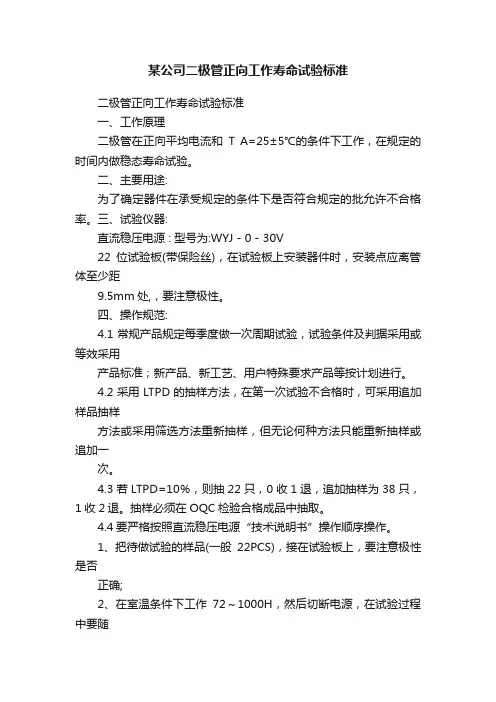

某公司二极管正向工作寿命试验标准二极管正向工作寿命试验标准一、工作原理二极管在正向平均电流和T A=25±5℃的条件下工作，在规定的时间内做稳态寿命试验。
二、主要用途:为了确定器件在承受规定的条件下是否符合规定的批允许不合格率。
三、试验仪器:直流稳压电源 : 型号为:WYJ - 0 - 30V22位试验板(带保险丝)，在试验板上安装器件时，安装点应离管体至少距9.5mm处,，要注意极性。
四、操作规范:4.1常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采用产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.2采用LTPD的抽样方法，在第一次试验不合格时，可采用追加样品抽样方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一次。
4.3若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC检验合格成品中抽取。
4.4要严格按照直流稳压电源“技术说明书”操作顺序操作。
1、把待做试验的样品(一般22PCS)，接在试验板上，要注意极性是否正确;2、在室温条件下工作72～1000H，然后切断电源，在试验过程中要随时记录温度。
3、在试验结束后把材料放在常温常湿的环境中2H后测试材料。
五、试验条件及判据:环境条件(1)标准状态标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下: 环境温度: 15~35℃相对湿度: 45~75%(2)判定状态判定状态是指初测及终测时的环境条件。
论述如下:环境温度: 25±3℃相对湿度: 45~75%一般按用户要求进行，在做是否符合规定的批允许不合格率时，试验时间为72～1000H。
22PCS样品，0收1退。
六、注意事项:1、要经常注意电流和电压稳定性，有偏离时及时调整;2、每隔2H检查一次。
基于LED各个应用领域的实际需求，LED的测试需要包含多方面的内容，包括：电特性、光特性、开关特性、颜色特性、热学特性、可靠性等。
1、电特性LED是一个由半导体无机材料构成的单极性PN结二极管，它是半导体PN结二极管中的一种，其电压-电流之间的关系称为伏安特性。
由图1可知，LED电特性参数包括正向电流、正向电压、反向电流和反向电压，LED必须在合适的电流电压驱动下才能正常工作。
通过LED电特性的测试可以获得LED的最大允许正向电压、正向电流及反向电压、电流，此外也可以测定LED的最佳工作电功率。
图 1 LED伏安特性曲线LED电特性的测试一般利用相应的恒流恒压源供电下利用电压电流表进行测试。
2、光特性类似于其它光源，LED光特性的测试主要包括光通量和发光效率、辐射通量和辐射效率、光强和光强分布特性和光谱参数等。
（1）光通量和光效有两种方法可以用于光通量的测试，积分球法和变角光度计法。
变角光度计法是测试光通量的最精确的方法，但是由于其耗时较长，所以一般采用积分球法测试光通量。
如图2所示，现有的积分球法测LED光通量中有两种测试结构，一种是将被测LED放置在球心，另外一种是放在球壁。
_h:^E8(_ d图 2 积分球法测LED光通量此外，由于积分球法测试光通量时光源对光的自吸收会对测试结果造成影响，因此，往往引入辅助灯，如图3所示。
图3 辅助灯法消除自吸收影响在测得光通量之后，配合电参数测试仪可以测得LED的发光效率。
而辐射通量和辐射效率的测试方法类似于光通量和发光效率的测试。
（2）光强和光强分布特性图4 LED光强测试中的问题如图4所示，点光源光强在空间各方向均匀分布，在不同距离处用不同接收孔径的探测器接收得到的测试结果都不会改变，但是LED由于其光强分布的不一致使得测试结果随测试距离和探测器孔径变化。
因此，CIE-127提出了两种推荐测试条件使得各个LED在同一条件下进行光强测试与评价，目前CIE-127条件已经被各LED制造商和检测机构引用。
二极管检验标准一、目的完善公司质量作业标准，规范物料的进料检验方式，确保进料质量满足公司及客户质量要求。
二、适用范围凡公司使用的二极管的检验均符合此标准三、检验内容及方法3.1外观检验3.1.1目视检查，来料包装应完好无损，标识清晰；3.1.2 产品印字清晰，同种产品字符一致，引脚无氧化，发黑现象；3.1.3 二极管本体无断裂，涂覆层脱落现象；3.1.4 二极管表面不可有油污、水渍及其它脏污，由运输原因引起的而且能够被空气吹走的灰尘是可以接收的。
3.2尺寸检验使用卡尺测量二极管的外观尺寸符合要求（详细见ERP基础资料统计-半导体电子明细里下载的相关资料）3.3 性能参数测量3.3.1使用万用表测量二极管的单向导通性。
3.3.2开启耐压测试仪，然后根据二极管型号按下耐压测试仪进行预设值，并将直流电压调整在相应的数值上，接地棒接二极管的正极，高压棒接二极管的负极，接通高压，各类型二极管应无击穿或打火现象。
3.4 上锡试验使用电烙铁对二极管的引脚加锡，焊锡应能包含住引脚为合格。
四、抽样方案及结果判定4.1检验项目采用GB/T2828.1-2003中一次正常抽样，一般检验Ⅱ级水平，接收质量限AQL值按检验项目分为：一般检验项目抽样检验依GB2829标准，规定按照50%标准进行抽样测试。
放宽检验：采用GB/T2828.1-2003中一次正常抽样，一般检验Ⅰ级水平；加严检验：采用GB/T2828.1-2003中一次正常抽样，一般检验Ⅲ级水平；4.2检验结果判定:当发生产品不符合要求时，及时给供应商发纠正预防措施单，严重质量事故时对供应商采取扣款处理。
五、相关文件和记录《来料质量检验情况登记表》六、引用标准GB/T2828.1-2003GB/T2829-2002。

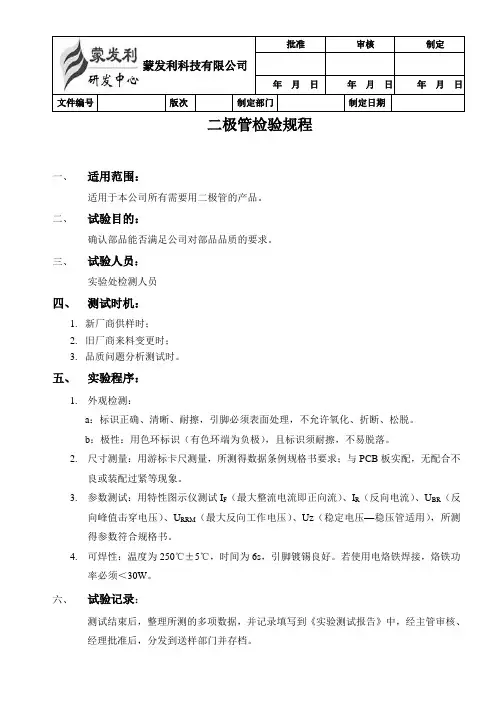

蒙发利科技有限公司
二极管检验规程
一、适用范围：
适用于本公司所有需要用二极管的产品。
二、试验目的：
确认部品能否满足公司对部品品质的要求。
三、试验人员：
实验处检测人员
四、测试时机：
1.新厂商供样时；
2.旧厂商来料变更时；
3.品质问题分析测试时。
五、实验程序：
1.外观检测：
a：标识正确、清晰、耐擦，引脚必须表面处理，不允许氧化、折断、松脱。
b：极性：用色环标识（有色环端为负极），且标识须耐擦，不易脱落。
2.尺寸测量：用游标卡尺测量，所测得数据条例规格书要求；与PCB板实配，无配合不
良或装配过紧等现象。
3.参数测试：用特性图示仪测试I F（最大整流电流即正向流）、I R（反向电流）、U BR（反
向峰值击穿电压）、U RRM（最大反向工作电压）、Uz（稳定电压—稳压管适用），所测得参数符合规格书。
4.可焊性：温度为250℃±5℃，时间为6s，引脚镀锡良好。
若使用电烙铁焊接，烙铁功
率必须＜30W。
六、试验记录：
测试结束后，整理所测的多项数据，并记录填写到《实验测试报告》中，经主管审核、经理批准后，分发到送样部门并存档。
二极管测试标准二极管是一种常见的半导体电子器件，具有单向导电性质，广泛应用于电路中的整流、稳压和开关等部分。
因此，在制造和使用二极管时，对其进行测试是非常必要的。
本文将介绍二极管测试的标准，以确保二极管的质量和可靠性。
一、外观检查首先，需要对二极管的外观进行检查。
应该检查二极管的引线是否完好，是否弯曲或断裂。
如果二极管外壳表面有明显的损坏、划痕或腐蚀，则应该予以淘汰。
二、正向滞后电压测试接下来，需要对二极管的正向滞后电压进行测试。
正向滞后电压是指在正向电压作用下，二极管内部PN结产生反向电势，使得电流变得非常小的电压值。
测试时，可以采用万用表或特殊的二极管测试仪来测量。
通常，正向滞后电压应在规定范围内，如果超出范围，则应淘汰。
三、反向漏电流测试接下来，需要对二极管的反向漏电流进行测试。
反向漏电流是指在反向电压作用下，流经二极管的电流。
测试时，可以采用万用表或特殊的二极管测试仪来测量。
通常，反向漏电流应在规定范围内，如果超出范围，则应淘汰。
四、温度特性测试二极管的性能随着温度的变化而变化，因此需要对其温度特性进行测试。
测试时，可以采用恒流源和恒压源来测量二极管的电压和电流，并在不同温度下进行测试。
通常，温度特性应符合规定要求，如果不符合，则应淘汰。
五、可靠性测试最后需要进行可靠性测试，以确保二极管在长时间使用过程中的可靠性。
可靠性测试通常包括高温老化、低温冷冻、湿度热循环等测试。
测试时，应将二极管放置在相应的测试环境中，并在规定的时间内进行测试。
通常，可靠性测试应符合规定要求，如果不符合，则应淘汰。
总之，二极管测试是非常重要的一步，可以确保二极管的质量和可靠性。
在测试过程中，应注意各项测试标准的要求，以确保测试结果准确可靠。
二极管的检验方法和测试标准一：目的：为了使送样的二极管的样品符合产品的性能特制定此测试标准。
二：适用范围：适用所有送研发承认的二极管样品。
三：职责：3.1：研发部：负责制定能够满足我司要求的二极管样品测试项点与规范。
3.2：质管部：负责根据研发制定的检测方法转换成二极管来料检验规范。
3.3：物控部：负责根据研发CALL样的要求送样给研发承认。
四：检测项点：4.1：外观：表面无赃物及油污；无破损及破裂现象；无氧化及腐蚀现象；印字及标识清晰正确；且与规格要求一致。
4.2：尺寸：满足供应商提供的规格要求及满足我司的要求。
4.3：电气性能：满足供应商提供的规格要求及满足我司的要求。
4.3.1：V RRM4.3.2：V F4.3.3：I R4.3.4：V Z4.4：可靠性测试：4.4.1：高温存储寿命：在温度150±2℃，湿度80～85％之恒温箱中，存储1000±24小时，做完后在室温放置二十四小时后进行测试，其电性参数符合规格要求，且其外观无显著的变化。
4.4.2：负载寿命：将二极管放入150±2℃的烤箱中，并施加额定的电压和电流工作1000±48小时，做完后在室温放置二十四小时后进行测试，各项电性参数要满足规格要求。
4.5：上锡性：将锡炉的温度调节到260±5℃，然后将二极管引脚浸锡3.0±0.5秒，上锡率达95％以上。
4.6：机械性：4.6.1：拉力测试：根据引脚的大小不同而施加不同的拉力，具体要求参考MIL-STD-750B。
4.6.2：扭力弯曲测试：根据引脚的大小不同而施加不同的弯曲力，具体的要求请参考MIL-STD-750B。
五：测试仪器：直流电源；万用表；恒温恒室箱；烘烤箱；秒表；拉力器；晶体管测试仪。
六：备注；4.3.4仅针对稳压管和TVS管进行测试。
二极管测试标准一、引言二极管作为电子元件中的重要组成部分，广泛应用于各种电路中。
为确保二极管的质量和性能稳定，需要进行严格的测试和检测。
本文将介绍二极管测试的标准，以确保产品符合规范要求。
二、外观检查在进行二极管测试之前，首先需要对其外观进行检查。
外观检查主要包括以下几个方面：1. 外壳：检查外壳是否完整，有无变形、裂纹或划痕。
2. 引线：检查引线的长度、弯曲度和焊接情况是否符合标准要求。
3. 标记：确认二极管上的标记是否清晰可见，如型号、极性等。
4. 清洁度：检查二极管表面是否清洁，有无灰尘、油污等。
三、电性能测试1. 静态参数测试静态参数测试是对二极管在静止状态下的电性能进行测试，主要包括正向电压降、反向电阻和温度特性等。
（1）正向电压降：将二极管连接到适当的测试电路中，施加不同的正向电压，测量电流和电压的关系，以确定正向电压降。
（2）反向电阻：通过施加不同的反向电压，测量反向电流，以确定反向电阻。
（3）温度特性：将二极管放置在恒温环境中，测量不同温度下的电压降和电流，以确定温度特性。
2. 动态参数测试动态参数测试是对二极管在变化状态下的电性能进行测试，主要包括开启时间、关断时间和反向恢复时间等。
（1）开启时间：施加适当的正向电压，测量二极管从关断到开启所需的时间。
（2）关断时间：施加适当的正向电压，测量二极管从开启到关断所需的时间。
（3）反向恢复时间：施加适当的正向电压，然后突然去除电源，测量二极管从关断到反向恢复正常所需的时间。
四、可靠性测试可靠性测试是对二极管在长时间使用中的稳定性进行测试，主要包括寿命测试和高温老化测试。
1. 寿命测试：将二极管放置在恒定的电流和温度条件下运行一定时间，观察其性能是否稳定，以评估其使用寿命。
2. 高温老化测试：将二极管放置在高温环境中，持续一段时间，观察其性能变化情况，以评估其在高温条件下的可靠性。
五、测试结果判定在完成二极管测试后，需要对测试结果进行判定，以确定产品是否合格。
大功率发光二极管可靠性和寿命评价试验方法摘要：大功率LED的可靠性研究尤其是寿命评价测试具有重要的意义。
基于此，本文论述了大功率发光二极管可靠性和寿命评价试验方法。
关键词：发光二极管；可靠性；寿命评价试验方法发光二极管(Light-Emitting Diode，LED)是一种固体冷光源，具有无污染、寿命长、耐振动和抗冲击的特点，特别是在全球能源极度短缺的背景下，大功率发光二极管在照明市场的应用前景备受瞩目，必将成为新一代光源。
此外，由于应用领域越来越广，发光管的可靠性研究显得日趋重要。
1 发光二极管概述发光二极管简称为LED，由含镓、砷、磷、氮等的化合物制成。
当电子与空穴复合时能辐射出可见光，因而可用来制成发光二极管。
在电路及仪器中作为指示灯，或组成文字或数字显示。
它是半导体二极管的一种，可把电能转化成光能。
2 影响LED可靠性的因素2.1 封装中的散热问题。
封装过程中的散热是必须解决的一个重要问题。
早期的GaN基LED可靠性研究观察到光输出迅速降低的一个重要原因是由于蓝光与紫外线辐射的温度升高，导致封装材料的透明度下降。
长时间接受紫外线的辐射会降低许多聚合物的光学透明度，而GaN带间辐射复合会产生紫外线，所以紫外辐射引起封装料退化是合理的。
对封装材料的热退化，有试验研究表明：塑料在150℃左右会因单纯的热效应使LED的光输出减弱，尽管在寿命试验中没有发现塑料封装的外观呈褐色。
但与LED接触的部分可能发生了变化。
进一步研究发现，环境温度为95℃，驱动电流≥40mA时，结温超过145℃，接近塑料变色的温度；当驱动电流小于30mA时，结温小于135℃，与之对应的LED退化率也小，所以引起塑料封装材料变化，对LED寿命有重要影响的温度范围是135℃～145℃；另外，在大电流条件下，封装材料甚至会碳化，在器件表面生成不透明物质，或碳化物质在表面形成电导通道，导致器件失效。
由于小功率GaN基LED的正常工作电流是20mA，远小于试验电流，封装材料碳化这种较极端的失效方式只可能出现在加速寿命试验中，在正常工作时，封装材料应是缓慢退化。
二极管正向电压质量标准二极管是一种常见的电子元器件，广泛应用于电子电路中。
在电子电路中，二极管的正向电压是一个非常重要的参数，它对于电路的性能和稳定性有着重要的影响。
本文将介绍二极管正向电压的质量标准。
首先，我们需要了解什么是二极管的正向电压。
在二极管中，正向电压是指当二极管正极连接正电源，负极连接负电源时，通过二极管的电流所产生的电压。
正向电压也叫做导通电压或者正向压降。
正向电压是二极管导通的必要条件，只有当外加电压大于等于正向电压时，二极管才能导通。
因此，正向电压是评估二极管导通能力和性能的重要指标。
二极管正向电压的质量标准主要包括以下几个方面：1. 正向电压的额定值：每种型号的二极管都有一个额定的正向电压值。
该值是由制造商在生产过程中确定的，并且通常在二极管的规格书中有详细说明。
额定正向电压是指在额定工作条件下，二极管导通时的正向电压值。
制造商会根据实际测试结果和设计要求确定额定值，并且保证在一定的工作条件下，二极管能够稳定地工作。
2. 正向电压的测量方法：为了准确地测量二极管的正向电压，需要使用专门的测试仪器和方法。
常见的测量方法包括使用数字万用表、示波器等设备进行测量。
在测量过程中，需要注意保证测试仪器和测试环境的稳定性和准确性，以确保测量结果的可靠性。
3. 正向电压的稳定性：正向电压的稳定性是评估二极管质量的重要指标之一。
好的二极管应该具有较小的正向电压漂移和温度系数，即在不同工作条件下，正向电压变化较小。
这样可以保证在不同环境温度和工作条件下，二极管的导通能力和性能都能够得到稳定的保证。
4. 正向电压的一致性：对于同一批次生产的二极管来说，其正向电压应该具有较高的一致性。
也就是说，在相同工作条件下，同一批次生产的二极管应该具有相似的正向电压值。
这样可以保证在同一个电路中使用多个二极管时，它们之间的工作状态和性能都能够得到均衡和协调。
5. 正向电压与其他参数之间的关系：正向电压与其他参数（如漏电流、反向击穿电压等）之间存在一定的关系。
二极管正向工作寿命试验标准
一、工作原理
二极管在正向平均电流和T A=25±5℃的条件下工作，在规定的时间内做稳态寿命试验。
二、主要用途:
为了确定器件在承受规定的条件下是否符合规定的批允许不合格率。
三、试验仪器:
直流稳压电源 : 型号为:WYJ - 0 - 30V
22位试验板(带保险丝)，在试验板上安装器件时，安装点应离管体至少距
9.5mm处,，要注意极性。
四、操作规范:
4.1常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采用
产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.2采用LTPD的抽样方法，在第一次试验不合格时，可采用追加样品抽样
方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一
次。
4.3若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC检验合格成品中抽取。
4.4要严格按照直流稳压电源“技术说明书”操作顺序操作。
1、把待做试验的样品(一般22PCS)，接在试验板上，要注意极性是否
正确;
2、在室温条件下工作72～1000H，然后切断电源，在试验过程中要随
时记录温度。
3、在试验结束后把材料放在常温常湿的环境中2H后测试材料。
五、试验条件及判据:
环境条件
(1)标准状态
标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下:
环境温度: 15~35℃
相对湿度: 45~75%
(2)判定状态
判定状态是指初测及终测时的环境条件。
论述如下:
环境温度: 25±3℃
相对湿度: 45~75%
一般按用户要求进行，在做是否符合规定的批允许不合格率时，试验时间为72～1000H。
22PCS样品，0收1退。
六、注意事项:
1、要经常注意电流和电压稳定性，有偏离时及时调整;
2、每隔2H检查一次。
