静力学精品PPT课件

静力学精品PPT课件

座
固定 端约 束
类似如房屋的雨蓬嵌入墙内、电线杆 下段埋入地下等，其结构或构件的一 端牢牢地插入支承物里而构成的约束

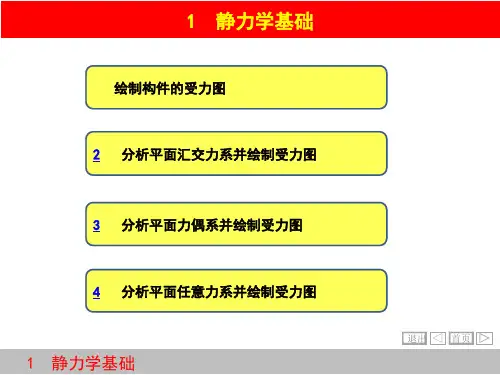

单元1 静力学基础
实例图
退出 首页
任务1 绘制构件的受力图
4. 物体的受力分析和受力图
三力平衡汇交定理:它论证了作用于物体同一平面内的三个互不平行的力平衡 的必要条件，即三力必汇交于一点。
图例
力的外效 应
如图所示，足球受力后运动状态发生改变， 我们将力使物体的运动状态发生改变的效应 称为力的外效应。
力的内效 应
如图所示，弹簧受压后发生压缩变形，我们 将力使物体的形状发生变化的效应称为离得 内效应。
单元1 静力学基础
任务1 绘制构件的受力图
2. 静力学公理
作用力和反作用力（公理一）：物体A向物体B施加作用力时，B对A具有反作用力。这
单元1 静力学基础
a)
b)
退出 首页
公理
公理三 加减平衡力 系公理
公理四 力的平行四 边形公理
任务1 绘制构件的受力图
示意图
应用
力的可传性原理——作用于刚体的力可以沿 其作用线滑移至刚体的任意点，不改变原力对 该刚体的作用效应。
三力平衡汇交定理——若作用于物体同一平 面上的三个互不平行的力使物体平衡，则它们 的作用线必汇交于一点。
三力构件——只受共面的三个力作用而平衡 的物体。
单元1 静力学基础
退出 首页
任务1 绘制构件的受力图
3.约束与约束反力
约束：物体（或构件）受到周围物体（或构件）限制时，这种限制就称为约束。 约束反力：当某一物体沿某一方向的运动受到限制时，约束必然对该物体有力轴承中的滚动体在保持架和内外圈的槽内 的运动受限制，物体在空间的运动受到某些限制。

《静力学基本知识》课件

《静力学基本知识》课件
总结词
涉及骨骼、肌肉、韧带等生物组织的受力分析
详细描述
生物静力学涉及骨骼、肌肉、韧带等生物组织的受力分析 ，通过研究生物体的静态受力分布和特点，揭示生物体的 生长、发育和运动规律。
总结词
为生物医学工程和康复医学等领域提供理论基础
详细描述
生物静力学为生物医学工程和康复医学等领域提供了重要 的理论基础，帮助医生和工程师了解生物体的结构和功能 特点，从而设计出更加安全、有效的医疗设备和康复方案 。
总结词
二力平衡原理是指作用在刚体上的两个力，使刚体平衡的充分必要条件是：这 两个力大小相等，方向相反，作用线重合。
详细描述
二力平衡原理是静力学中最基本的概念之一。它表明，如果两个力同时作用于 一个物体，并且这两个力的大小相等、方向相反、作用线重合，则物体将处于 平衡状态。这个原理在分析各种静力学问题时非常有用。
虽然静力学和运动学在研究对象和方法上有明显的区别，但它们在某些情况下也 有联系。例如，在研究刚体的平动和转动时，可以使用运动学的概念和方法来描 述物体的运动状态，而这些运动状态也可以通过静力学的方法进行分析。
REPORT
THANKS
感谢观看
CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
静力学在生活中的应用
建筑静力学
总结词
研究建筑物的静态受力分析
详细描述
建筑静力学是静力学的一个重要应用领域，主要研究建筑 物的静态受力分析，以确保建筑物在建设和使用过程中的 安全性和稳定性。
总结词
涉及建筑结构的强度、刚度和稳定性

《静力学专题》课件

《静力学专题》课件

02 静力学分析方法
力的平衡分析
力的平衡分析
通过分析物体所受的力，确定物体在静止或匀速直线运动状态下 的受力情况。
力的平衡分析步骤
确定研究对象、分析受力情况、建立平衡方程、求解未知量。
力的平衡分析的应用
解决各种工程实际问题，如桥梁、建筑、机械等领域的结构稳定性 问题。
力矩平衡分析
力矩平衡分析
01
通过分析物体所受到的力矩，确定物体在旋转或角速度运动状
态下的受力情况。
力矩平衡分析步骤
02
确定研究对象、分析受力情况、建立力矩平衡方程、求解未知
量。
力矩平衡分析的应用
03
解决各种工程实际问题，如旋转机械、航空航天、车辆等领域
的设计和稳定性问题。
力的分布分析
力的分布分析
通过分析物体上力的分布情况，了解物体在不同位置的受力情况 。
学提供了更深入的理解和更广泛的应用。
静力学与流体力学
要点一
总结词
静力学与流体力学在研究流体平衡和稳定性方面有共同之 处，两者在理论和方法上相互借鉴。
要点二
详细描述
流体力学主要关注流体（液体和气体）的运动状态和受力 情况，而静力学则关注物体在静止或平衡状态下所受的力 。在研究流体平衡和稳定性方面，静力学中的一些基本原 理，如力的平衡和力矩平衡，可以应用于流体的平衡和稳 定性分析。此外，流体力学中的一些概念，如流体压力、 流速和流量等，也为静力学提供了更深入的理解和更广泛 的应用。
《静力学专题》ppt课 件
目录
Contents
• 静力学基础 • 静力学分析方法 • 静力学应用 • 静力学与其他学科的交叉
01 静力学基础
静力学的基本概念

静力学ppt课件

静力学ppt课件

约束力的方向与限制物体运动的方向相反
18
§1-3 平衡问题的解法
（二）光滑面约束 约束力沿公法线方向指向被约束的物体
• 合力(resultant force) : 与某力系等效的力 { F 1 ,F 2 , ,F n } { F R }
• 平衡力系(force system in equilibrium): { F 1 ,F 2 , ,F n } { 0 }
对刚体不产生任何作用效应的力系
6
§1-0 力学模型与力系
7
§1-1 共点力系的合成
一、几何法（矢量法） 结论：合力为力多边形的封闭边
设 {F1,F2,F3}为作用在A点的力系，求其合力
F3
F2
F3
FR FR12
F2
F3
力
FR
F2
多 边
A
F1
F1
形 F1
F R 12 F 1F 2 F RF R 12 F 3 F RF 1F 2F 3
设 {F 1,F 2, F n}为作用在A点的共点力系

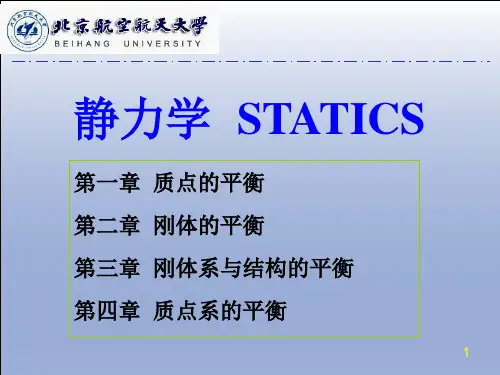

静力学 STATICS
第一章 质点的平衡 第二章 刚体的平衡 第三章 刚体系与结构的平衡 第四章 质点系的平衡
1
§1-0 力学模型与力系
•质点系(particle system)：具有一定联系的若干个质点的集合 •刚 体(rigid body)：特殊的质点系，其上任意两点间的距离
保持不变 。
当研究航天器轨道问题时——质点 当研究航天器姿态问题时——刚体、质点系、刚体系
特点：利用解析法，便于定量分析平衡问题。
11
§1-2 共点力系的平衡条件
思考题：
空间汇交力系的平衡方程的投影轴必须垂直吗？

静力学基础PPT幻灯片

静力学基础PPT幻灯片
在笛卡尔坐标系中F的矢量式为
F Fxi Fy j Fzk
（1-2）
11
1.1 力与力的投影 直接投影法
直接投影法
若已知力F在直角坐标轴上的三个投影，其 大小和方向分别为：
F Fx2 Fy2 Fz2
（1-3）
cos Fx
F
cos Fy
F
cos Fz
F
（1-4）
光滑球铰链（球铰链）：一般用于空间问题。 光滑圆柱铰链（柱铰链）：用于空间和平面情形。
1.光滑球铰链约束：
A F
A
B
FAz
A
FAx
FAy
1.3 约束与约力
1.3.3 光滑铰链约束 2.光滑圆柱铰链约束：
F
Fy

Fx
1.3 约束与约束力
1.3.4 链杆约束
定义：两端用光滑铰链与物体连接，中间不受力（包括自重在内）的刚性 直杆称为链杆。一般用符号 F表A 示。
大小：标量， Fxy·h 转向：正负符号确定（逆时针为正/右手 螺旋）
方向：转轴轴线方向（确定）
单位：N·m
n
Oh
Fxy
注意：当力与轴平行（Fxy）或0 相交时（h=0），亦即力与
轴共面时，力对轴之矩等于零。
1.2 力矩与力偶
1.2.2 力对点之矩
在右图中，设力F的作用点为A，自空间任 一点O向A点作一矢径，用r表示，O点称 为矩心，力F对O点之矩定义为矢径r与F的 矢量积，记为 MO。(F )
M x (F ) yFz zFy M y (F ) zFx xFz M z (F ) xFy yFx
这说明，力对点之矩在过该点任意轴上的投影等于力对该点的轴之矩。

静力学 ppt课件

静力学 ppt课件

P
P
FN '
作用力和反作用力
(1) P 和 P’
FN (2) FN 和 FN’
P’
公理5：刚化原理
变形体在某一力系作用下处于平衡，若将该 物体刚化为刚体，则平衡状态保持不变。
该公理的作用为:刚体静力学的结果可用于变形 体。
§1-2 约束和约束力
一、有关概念
自由体: 非自由体（被约束体）: 研究对象
6、其它约束 (1)球 铰
FRy FRx
FRz
球 股骨
球窝 盆骨
盆骨与股骨之间的球铰连接
（2）止推轴承
FA y
A
A FA z
FA x
§1-3 研究对象、分离体、受力图
受力分析－过程与方法
确定研究对象 取分离体； 根据约束性质确定约束力； 画受力图。
受 力 分 析 示 例 (1)
W
取 分离 体
约束力的方向与所阻碍的位移方向相反
判别：二力杆 判别：三力汇交平衡
2、明确研究对象 研究对象的选取，要根据解题的需要，合理选择。
研究对象可以是单个物体，可以是由几个物体构成的 子系统，也可以是整体。
3、画研究对象受力图时要画上 （1）作用在研究对象上的所有主动力 （2）作用在研究对象上的所有约束反力
约束反力要画在被约束体和约束的接触处 （用约束反力代替原先的约束）
约束（约束体）： 对被约束体（研究对象）
的位移起限制作用的周围 物体
约束力：约束对被约束体（研究对象）的
作用力
约束力的方向：
与该约束所阻碍的位移方向相反
二、平面问题中的几种常见的约束 1、光滑接触面约束
光滑： 接触面之间无摩擦
约束力： 作用于接触点，沿二个接触面 的公法线方向（若为尖点和面 的接触，则沿该面的法线方向）

静力学基本知识PPT课件

静力学基本知识PPT课件
静力学是研究力系的合成和平衡问题。力系 有各种不同的类型，它们的合成（简化）结果和 平衡条件也不同。按力系中各力作用线的分布情 况进行分类，可分为空间力系和平面力系两大类 。凡各力的作用线都在同一平面内的力系称为平 面力系；凡各力的作用线不在同一平面内的力系 ，称为空间力系。
第10页/共60页
在平面力系中，又可分为平面汇交力系、 平面平行力系、平面一般力系三种。各力作 用线汇交于一点的力系，称为平面汇交力系； 各力作用线相互平行的力系，称为平面平行 力系；各力作用线任意分布的力系，称为平 面一般力系。

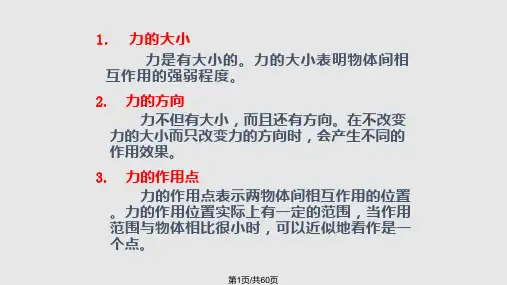

第1页/共60页
力是一矢量，用数学上的矢量记号来表示，如图。
F
第2页/共60页
二、常见荷载的分类
在建筑力学中，我们把作用在物体上的力一般 分为两种：
一种是使物体运动或有运动趋势的主动力；第 二种是阻碍物体运动的约束力。所谓约束，就是能 够限制某构件运动。约束作用于被约束构件上的力 就是约束力。
通常把作用在结构上的主动力称为荷载，而把 约束力称为反力，荷载与反力是相互对立又相互依 存的一个矛盾的两个方面。它们都是其他物体作用
[1] 既能阻止杆端在该平面内的任何移动，也能阻止杆端转动，其约束力必为一个方 向未定的力和一个力偶。
[2] 平面固定支座的约束力表示，其中力的指向及力偶的转向都是假设的.
第39页/共60页
受力图
研究力学问题，首先要了解物 体的受 力状态，即对物体进行受力分 析，反映物体受力状态的图称 为受力图。
第11页/共60页
第二节 静力学公理
静力学公理：人们在长期生活和生产活动
中通过反复观察、实验和总结，得出了关于静
力的最基本的客观规律，这些客观规律就是静
力学公理 FR

静力学PPT课件

静力学PPT课件
1、当力与某轴垂直相交或垂直相错时， 此力对该轴的投影为零。
2、当力与某轴平行时，此力对该轴的投 影等于力的大小。
例例题题
求如图所示平面共点力系的合力。其中：F1 = 200 N，
F2 = 300 N，F3 = 100 N，F4 = 250 N。
F2 y
解： 根据合力投影定理，得合力在轴
x，y上的投影分别为：
2、约束反力特点：约束反力 F作用于柔索和物体的连 接处，方向沿柔索背离被 约束物体。
约束力方向与所能限制的物体运动方向相反。
F1
F1
F2 F2
二 ）光滑支承面约束 1、约束性质：限制物体沿接触面公法线且指向接 触面的平移受到限制。
2、约束反力特点：约束反力F 沿接触面公法线且
指向被约束物体。
约束反力特点：一般用两个未知的正交分力Fx、Fy 和一个未知的约束反力偶M来表示。
§1-6 受力分析与受力图
一、受力分析 解决力学问题时，首先要选定需要进行研究的物
体，即选择研究对象；然后根据已知条件，约束类型 并结合基本概念和公理分析它的受力情况，这个过程 称为物体的受力分析。
表示研究对象所受的全部力的图形为物体的受力图。 作用在物体上的力有两类：
B
Q
(2) 球A 受三个力作用：
TE
(3) 作用于滑轮C 的力：
A P
NF
E AF
P
G
C
D B
例题1-2 等腰三角形构架ABC 的顶点A、B、C 都用铰链连 接，底边AC 固定，而AB 边的中点D 作用有平行于固定边AC 的力F，如图1–13(a)所示。不计各杆自重，试画出ABx
Fx
作用点： 为该力系的汇交点 21
力的投影与分力的区别：

静力学基本知识PPT53页课件

静力学基本知识PPT53页课件

对研究对象进行受力分析的步骤为： （1）取隔离体。将研究对象从与其联系的周围物
体中分离出来，单独画出。这种分离出来的研究对 象称为隔离体。
（2） 画主动力和约束反力。画出作用于研究对象 上的全部主动力和约束反力。这样得到的图称为受 力图或隔离体图。
【例2-2】小车连同货物共重W，由绞车通过钢丝 绳牵引沿斜面匀速上升。不计车轮与斜面间的摩擦， 试画出小车的受力图。
2.1 力的基本概念及力的效应
2.1.1 力的概念
（1）力的定义 力是物体间的相互机械作用。这种作用使
物体的运动状态或形状发生改变。
（2）力的三要素 力对物体的作用效应取决于力的大小、方 向和作用点，称为力的三要素。
（3）力的分类 集中力——当力作用的面积很小以至可以忽略
时，就可近似地看成一个点。作用于一点上的力称 为集中力，单位为N（牛顿）或kN（千牛顿）。
MO(F)＝ MO(Ft)＋MO(Fr) 因力Fr通过矩心O，故MO(Fr)＝0，于是
MO(F)＝ MO(Ft)＝－FtD2＝－（Fcos）D2 ＝－75.2Ｎm
2.5 力偶及力偶矩
2.5.1 力偶的定义 两个大小相等、方向相反且不共线的平行力组成
的力系称为力偶，记为（F，F′）。
力偶的作用面——力偶所在的平面。 力偶臂——组成力偶的两力之间的距离。
FT
FA
FB
（2） 光滑接触面
当两物体的接触面之间的摩擦力很小、可忽略不计， 就构成光滑接触面约束。光滑接触面只能限制被约束物 体沿接触点处公法线朝接触面方向的运动，而不能限制 沿其他方向的运动。因此，光滑接触面 的约束反力只能沿接触面在接触点处的 公法线，且指向被约束物体，即 为压力。这种约束反力 也称为法向反力。

静力学基础PPT课件

静力学基础PPT课件
RA
C A
A
B
B
RB
第一章 静力学基础和物体的受力分析
§2–1 静力学公理
公理二 力平行四边形法则
作用于物体上任一点的两个力可合成为作用于同一点 的一个力，即合力。
合力的大小由以两力的为邻边而作出的力平行四边形 的对角线来表示。
矢量表达式：F= F1+F2
F2
F
A F1
第一章 静力学基础和物体的受力分析
§2–3 结构及构件的受力图 检查下面的受力图有什么错误
思考题
第一章 静力学基础和物体的受力分析
§2–3 结构及构件的受力图
练习题
Q A
Pa B
B
A
C
P
对AB，BC
Q
FAx
FAy
Pa
FRB
FB’
FB
P FA
FC
第一章 静力学基础和物体的受力分析
§2–Байду номын сангаас 结构及构件的受力图
物体系的受力分析
例题2-3. 由水平杆AB和斜杆BC
方向：与被限制的位移方向相反 大小：由平衡方程确定 （5）主动力：约束反力以外的力 可事先测得的力，如推力、拉力、重力等
第一章 静力学基础和物体的受力分析
§2–2 三、常见几种约束类型
1、柔性约束：
荷载 约束 结构的计算简图
FT1
约束
A FT2
柔性约束的特点：
• 只能受拉，不能受压 • 只能限制沿约束的轴线伸长方向
构成的管道支架如图所示.在AB
A
杆上放一重为P的管道. A ,B,C
处都是铰链连接 .不计各杆的自
重 ,各接触面都是光滑的.试分别
画出管道O,水平杆AB,斜杆BC

《静力学基础知识》课件

《静力学基础知识》课件

在建筑稳定性分析中，需要运用静力 学的基本原理和方法，对建筑物的地 基承载能力、抗风能力、抗震能力等 进行评估和分析。
05
静力学中的问题与挑战
力矩平衡中的问题
平衡条件判断
在力矩平衡问题中，如何正确判 断系统是否处于平衡状态是一个
关键问题。
力矩分析
分析力矩时，需要确定力的作用点 和力臂，以正确计算力矩。
平衡条件的推导
通过力的合成与分解、力的矩 等基本原理，推导出平衡条件
。
平衡条件的分类：静态平衡、动态平衡
静态平衡
物体在力的作用下，处于静止状态， 此时平衡条件为合力为零。
动态平衡
物体在力的作用下，处于匀速直线运 动状态，此时平衡条件为合力矩为零 。
04
静力学应用
结构分析
结构分析是静力学的一个重要应用领域 ，主要研究结构的内力和变形。通过对 结构的静力分析，可以确定结构的承载 能力、稳定性以及在各种载荷下的响应
《静力学基础知识》ppt课件
contents
目录
• 静力学简介 • 力的基本性质 • 平衡状态与平衡条件 • 静力学应用 • 静力学中的问题与挑战 • 静力学的发展趋势与未来展望
01
静力学简介
静力学的定义
静力学
研究物体在力作用下处于平衡状态的性质和规律 。
平衡状态
物体保持静止或匀速直线运动的状态。
03
平衡状态与平衡条件
平衡状态的定义
平衡状态
物体在力的作用下，如果处于静 止或匀速直线运动状态，则称为 平衡状态。
平衡状态的条件
物体所受的合力为零，即合力矩 为零。
平衡条件的推导
01
02
03
04
静力学基本方程

静力学基础PPT课件

静力学基础PPT课件

取隔离体
取隔离体：将所需研究构件从物体系统中分离 出来。这一过程需要解除约束，解除约束后的 构件称为隔离体或自由体 取隔离体的目的？
取隔离体是一内力外化方法，广泛应用于力学 分析
受力分析时一般会首先作整体分析
整体分析的目的？
第53页/共84页
分析受力
分析隔离体受力（包括主动力和约束力），特别是 确定各约束力的作用线和指向 ※约束力的分析步骤：
力矢量可在三维坐标系统内解析表达（两种方法）
第16页/共84页
实际载荷的简化 （表面力）
※ 载荷的分类
集
可 也分可为按体照积载荷力和的表作面用力方中式分为
静载F1 荷和动F2载荷
力
其中工程力学中涉及到的动载荷
主要为冲击载荷和交变载荷
汽车通过轮胎作用在桥面上的力
第17页/共84页
分 布 力
桥面板作用在钢梁的力
当约束力的作用线与指向仅凭约束性质不能确 定时，可将其分解为两个相互垂直的约束分力。
约束力的大小由平衡分析计算确定。
前述中有一些约束力无法简单确定的约束，其 约束力的确定需要考虑力系的简化问题。
第78页/共84页
受力分析的方法与过程
力使物体产生两种运动效应
若力的作用线通过物体的质心， 则力将使物体在力的方向平移
若力的作用线不通过 物体质心，则力将使物体既 发生平移又发生转动
第14页/共84页
力对物体的作用效应取决于力的大小、方向和作 用点三要素
力的大小反映了物体间相互作用的强弱程度。 单位为 “牛顿”简称“牛”，英文字母N和kN分 别表示牛和千牛
2．取隔离体 将圆柱体从所受的约束中
分离出来，即得到圆柱体的隔 离体。
第57页/共84页

静力学基本力系PPT课件

静力学基本力系PPT课件
22
第22页/共54页
[ 例6 ] 求当F力达到多大时，球离开地面？已知P、R 、h。 解：先研究物块，受力如图，
解力三角形：
N
F
cos
又：
cos
R2 (Rh)2 R
1 R
N FR h (2R h)
h(2Rh)
23
第23页/共54页
再研究球，受力如图，
作力三角形，
解力三角形：
P Nsin
(a) 图为空间汇交力系；(b) 图为空间任意力系。 (b) 图中，若去了风力，则为空间平行力系。
迎面 风力
侧面 风力
b
3
第3页/共54页
一、几何法
1 . 两个共点力的合成
§2.1 汇交力系合成与平衡
cos(180 ) cos
由力的平行四边形法则作，也可用力的三角形来作。由余 弦定理得：
R F12 F22 2F1F2 cos
m，因此计算得
82 42 4 5
FD
DC AD
F
10kN，FA
CA AD
F
22.4 kN
tan 1， 26.57o
2
8
第8页/共54页
[例2 ] 已知压路机碾子重P=20kN ，r=60c m， 欲拉过h=8cm的障碍物。求： 在中心 作用的 水平力 F的大 小和碾 子对障 碍物的 压力。
解 (1) 选平面刚架为研究对象，按比例画出 其分离 体图。 (2) 对刚架进行受力分析，并画出其受 力图， 如图 b) 所示。刚架上作用有水平力F，辊轴支座 D的反 力FD。 根据三 力平衡 汇交定 理，力 F和FD交于C 点，所 以固定 铰支座 处的反 力FA， 必沿A、C连线 ，构成 一平面 汇交力 系。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

静力学基本概念 约束和约束反力 分离体和受力图 力的投影 合力投影定理 力矩 力偶 力的平移 平面力系的简化 合力矩定理 平面力系的平衡方程 空间力系
本章解题思路
平衡状态 受力分析 平衡条件 确定未知力的大小方向
本章重点知识（一）——受力分析
静力学公理 二力平衡原理—二力构件 加减平衡力系原理—力的可传性 力的平行四边形法则—三力平衡汇交原理 作用力与反作用力
位移的条件。 4、约束反力： 约束对被约束体的反作用力。 5、主动力： 约束力以外的力。
第二节 约束和约束反力
(重点为约束反力方向的规律)
柔索约束
理想光滑面约束
约束的类型及约束反力的规律 柔索约束 理想光滑面约束 圆柱铰链约束 固定端约束
力矩 力偶 定理
合力投影定理 力线平移定理 合力矩定理
本章重点知识（二）——平衡条件
平面汇交力系 平面力偶系 平面平行力系 平面一般力系
第一节 静力学基本概念 (重点为静力学公理)
力的概念及作用形式
刚体的概念
平衡的概念
作用在刚体上的力可以沿其作用线移至刚体内任 一点而不改变该力对刚体的作用效果。
力 的 可 传 性 原 理---只对刚体成立
思 考 题--判断下列图中是否符合力的可传性
力的平行四边形法则
力 的 平 行 四 边 形 法 则:作用在物体上同一点的
两个力可以合成为一个合力.合力的作用点在该点,大小
和方向是以这两个力为边所作的平行四边形的对角线
二 力 平 衡 原 理 应 用----二力构件
只受两个力而平衡,力的方位必沿两个作用点的连线
二 力 平 衡 原 理 应 用----二力构件
只受两个力而平衡,力的方位必沿两个作用点的连线
加 减平衡力系原理
加减平衡力系原理
在刚体上加上或减去一个平衡力系，不改变原力 系对刚体的作用效果。
力的可传性原理
2、在讲授本课程的理论基础部分时，通过对 一些假设，解决问题的思路以及科学抽象化方法 运用的分析，培养学生进行科学抽象，抓主要矛 盾，简化处理工程问题的能力以及逻辑思维的能 力。
工程力学基础概述
构件：组成机器的零部件，分杆件、回转壳体、平板
对构件的力学要求：强度、刚度、稳定性
本篇内容： 静力学——研究力的外效应即外力分析及平衡条件
作用和反作用原理
§1–1 静力学的基本概念
外效应—改变物体运动状态的效应
力的效应
内效应—引起物体变形的效应
力的三要素 大小 方向 作用点
确定力的必要因素
力的表示法 ——力是一矢量，用数学上的矢量 记号来表示，如图。
F
力的单位 —— 在国际单位制中，力的单位是牛顿 (N) 1N= 1公斤•米/秒2 （kg •m/s2 )。
化工设备机械基础
绪
论
本课程的地位任务和作用 本课程的内容(48学时) 第一篇 工程力学基础
（第一章~第六章）
第二篇 化工设备设计基础
（第七章~第十二章）
第三篇 机械传动
（第十三章~第十八章）
目的要求
化工设备设计基础
机械传动
工程力学
理论力学
材料力学
专业课 专业基础课
基础课
பைடு நூலகம்
本课程地位任务和作用
《化工设备机械基础》是近机类各专业学生必修的 一门重要的基础技术课程。其主要任务是通过本课程 的学习使学生获得工艺人员应具有最必要的机械基础 知识和对化工设备和简单的机械传动装置进行设计、 选用、检验和维护的初步能力。
来表示
R=F1+F2
§1–1 静力学公理
推论 (三力汇交定理)
当刚体在三个力作用下平衡时，设其中两力的
作用线相交于某点，则第三力的作用线必定也通过
这个点。
证明：
F1
A1 A A2
F2
=
R1 F1
A
F2
A3
A3
F3
F3
作用和反作用定律
设有两个相互作用的物体A和B，物 体A对物体B有一作用力时，物体B对物 体A必有一反作用力，作用力和反作用力 必定同时出现，且大小相等，方向相反， 作用于同一条直线上。但不是作用于同 一物体.
（第一章）
材料力学——研究力的内效应中的强度、刚度和稳
定性问题（第二章~第六章）
工程中多为梁、杆结构
材料力学以“梁、杆”为主要研究对 象
静力分析 理
论
物体在外力作用下的平衡规律
力
运动与动力分析
学
物体在外力作用下的运 动规律，并建立运动与受力 之间的定量关系。
第一篇 工程力学基础
静力学
第一章 第二章 第三章 第四章 第五章 第六章
本课程为后继的专业课，特别是为毕业设计进行设备 设计，提高设计图纸的图面质量打下基础。
学习这门课程能扩大学生的知识面，使得既懂化工工 艺和材料，又懂点机械，这有利于提高学生的工程素 质和技能，有利于增强学生未来参加工作的适应能力， 亦有利于他们未来择业谋职的竞争力。
课程目标
1、在授课的全过程中要注意培养学生的工程观 点和分析问题、解决问题的能力．通过本课程的 课程设计要提高学生综合解决工程问题的能力以 及读图和绘图能力，要使学生树立正确的设计思 想，掌握正确的设计方法和步骤，具有运用标准、 规范和查阅有关设计手册的能力。
集中力
力的作用形式 分布力
均布力
§1–1 静力学公理
力 系——作用于同一物体或物体系上的一群力。 等效力系——对物体的作用效果相同的两个力系。 平衡力系——能使物体维持平衡的力系。 合 力——在特殊情况下，能和一个力系等效
的一个力。
二力平衡原理
二力平衡原理:若刚体只受两个力的作
用而处于平衡状态,这两个力一定大小相等,方 向相反,并作用在同一直线上(等值反向共线)
静力学公理小结
二力平衡原理-------二力构件 加减平衡力系原理--------力的可传性 力的平行四边形法则------三力平衡汇交原理 作用力与反作用力
§1–2 约束和约束反力
基本概念：
1、自由体：可以任意运动（获得任意位移）的物体。 2、非自由体：不可能产生某方向的位移的物体。 3、约束：由周围物体所构成的、限制非自由体
物体的受力分析和静力平衡方程 拉伸压缩与剪切 扭转 弯曲 应力状态分析 强度理论 组合变形 疲劳
材料力学
静力学研究方向
材料力学研究方向—基本变形
轴向拉伸和压缩
剪切
材料力学研究方向—基本变形
扭转
弯曲
材料力学研究方向—组合变形
扭转和弯曲
轴向拉伸和弯曲
第一章 物体的受力分析和静力平衡方程
第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节 第九节
