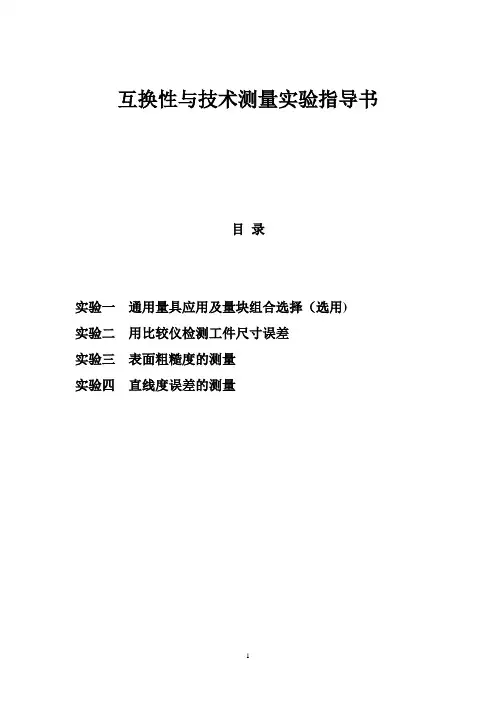

互换性与技术测量实验指导书目录实验一通用量具应用及量块组合选择（选用)实验二用比较仪检测工件尺寸误差实验三表面粗糙度的测量实验四直线度误差的测量实验1 通用量具应用及量块组合选择（孔轴测量）（选做）一、实验目的：1.了解量块、千分尺、游标卡尺的构造和工作原理。

2．掌握量块尺寸组合、千分尺、游标卡尺测量尺寸的方法3．掌握由测得数据进行数据处理的一般方法，并分析产生误差的原因及误差类型。

二、实验所需仪器千分尺、游标卡尺 83块一套的量块三、实验步骤1．利用游标卡尺测量工件直径尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。

2．利用千分尺测量工件长度尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。

3．用83块一套的量块对千分尺测量的数据处理以后的数据进行尺寸组合。

四、测量数据1.用游标卡尺测量直径尺寸2.用千分尺测量的数据3．用83块一套的量块对千分尺测量的数据数据处理以后的数据进行组合的量块尺寸尺寸：第一块量块：第二块量块：第三块量块：第四块量块：六、思考题1：测量误差一般分为几类型，一般各怎么进行数据处理？实验2 用比较仪测量工件尺寸误差1.实验目的1.1 立式光学比较仪工作原理及使用方法。

1.2 熟悉轴的直径误差的测量方法。

1.3 学会基本的测量误差处理方法。

2.设备与器材立式光学比较仪、被测轴和相同尺寸量块3.实验原理与方案立式光学比较仪主要用于作长度比较测量。

要先用量块将标尺和指针调到零位，被测尺寸对量块的偏差可从仪器标尺上读得。

并可对某轴的固定部位进行多次重复测量，计算测量误差。

立式光学计主要组成见外形图2-2。

由底座1、立柱2、支臂3、直角光管4和工作台11等几部分组成。

立式光学计的光学系统图2-3所示。

光线由进光反射镜6进入光学计管中，由通光棱镜7将光线转折90度，照亮了分划板4上的刻度尺9。

刻度尺上有±100 格的刻线，此处刻线作为目标，位于物镜2的焦平面上。

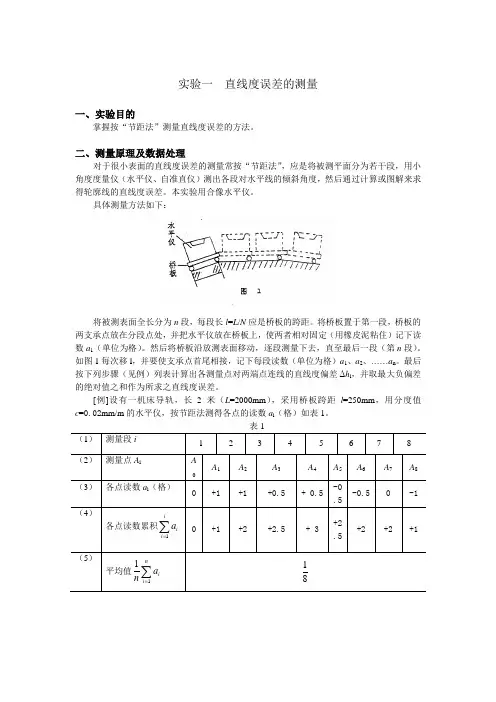

实验一直线度误差的测量一、实验目的掌握按“节距法”测量直线度误差的方法。

二、测量原理及数据处理对于很小表面的直线度误差的测量常按“节距法”，应是将被测平面分为若干段，用小角度度量仪（水平仪、自准直仪）测出各段对水平线的倾斜角度，然后通过计算或图解来求得轮廓线的直线度误差。

本实验用合像水平仪。

具体测量方法如下：将被测表面全长分为n段，每段长l=L/N应是桥板的跨距。

将桥板置于第一段，桥板的两支承点放在分段点处，并把水平仪放在桥板上，使两者相对固定（用橡皮泥粘住）记下读数a1（单位为格）。

然后将桥板沿放测表面移动，逐段测量下去，直至最后一段（第n段）。

如图1每次移l，并要使支承点首尾相接，记下每段读数（单位为格）a1、a2、……a n。

最后按下列步骤（见例）列表计算出各测量点对两端点连线的直线度偏差Δh i，并取最大负偏差的绝对值之和作为所求之直线度误差。

[例]设有一机床导轨，长2米（L=2000mm），采用桥板跨距l=250mm，用分度值c=0.02mm/m的水平仪，按节距法测得各点的读数a i（格）如表1。

表1也可用作图法求出直线度误差，如图2。

作图法是在坐标纸上，以导轨长度为微坐标，各点读数累积为纵坐标，将测量得到的各点读数累积后标在坐标上，并将这些坐标点连成折线，以两端点连线作为评定基准，取最大正偏差与最大负偏差的绝对值之和，再换算为线值（μ），即为所求之直线度误差。

测量导轨直线度误差时，数据处理的根据，可由下图看出：（图3）A i — 导轨实际轮廓上的被测量点（i =0、1、2、……、n ）； a i — 各段上水平仪的读数（格）； Y i — 前后两测量点（i -1，i ）的高度差；h i — 各测点（A i ）到水平线（通过首点A 0）的距离（μ），显然1'in i i h y ==∑'i h — 在测量点A i 处，导轨的倾斜量（μ）； Δh i — 测量点A i 对导轨首末两端点连线（A 0，A n ）的直线度误差（μ）（显然Δh 0=0，Δh n =0）；l — 桥板跨距，即各测量段长度l =L /n (mm)，L ——导轨全长（mm ），n ——测量段数； c —水平仪的分度值0.01mm/米·格。

机械工程学院基础课部实验指导书宁夏大学机械工程学院2012年10月目录前言 (1)一、《公差和技术测量》 (2)实验一用自准直仪测量导轨直线度误差 (4)实验二用电感式轮廓仪测量表面粗糙度……………………………………实验三齿轮公法线平均长度偏差和公法线长度变动测量 (6)实验四齿轮齿距偏差和其累积误差的测量 (7)前言实验是理工科教育必不可少的教学内容，通过实验可帮助学生验证和巩固课堂知识，加深对课堂内容的理解，同时培养了学生的动手能力，增强感性认识。

若是把实验方法、理念加以修正、更新，把验证型实验升级为综合型、设计型实验则能培养训练学生使用知识、分析问题解、决问题的能力，达到培养创新能力的目的。

为此，及时修订编撰实验教学指导书使其和人才培养计划相适应是十分必要的。

而指导书的编写水平也是衡量一个教师，一个学校，教学、科研水平的主要标志之一。

目前，我院四个本科专业共开设158门课程（包括通识课、通修课、专业方向模块课）。

有90门课需要进行实践教学，其中有44门课需开出216个实验。

又有28个实验雷同于四专业之间，23个实验共享在“电工电子实验中心”、“基础化学实验中心”和“土木水利学院力学实验室”。

这样我院的机械基础、机械工程及自动化、过程装备和控制工程、交通运输、农业机械化及其自动化五个实验室所涵盖的20个子实验室需承担165个实验。

为了进一步提高我院实验教学水平，培养本科生的综合素质，学院于2005年7月5日发出了编辑修订《机械工程学院实验指导书》的通知，立即得到学院四系一部广大教师的大力支持，并于2005年10月10日前完成了31门课189个实验项目（包括选做）的指导书编写，翌年5月7日完成补充修订。

可喜的是有些实验指导书和教材是教师和实验员在完成教改课题和毕业设计课题中自行研制开发的，填补了实验空白，丰富了实验内容。

为了适应大类招生，先期教学计划打通、后期教学计划分专业进行的教学模式需要，本次编写的实验指导书分为五册。

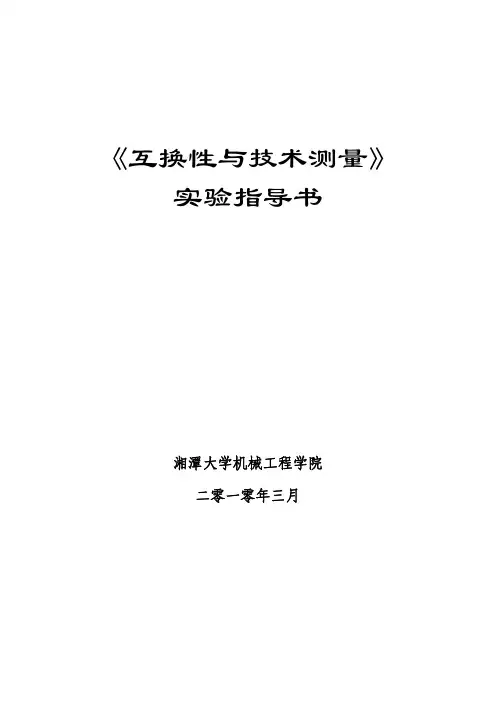

《互换性与技术测量》 实验指导书湘潭大学机械工程学院二零一零年三月目录实验一：用比较仪测量光滑极限量规--------------------------------3实验二：用内径指示表测内孔------------------------------------------8实验三：直线度误差测量---------------------------------------------10实验四：用双管显微镜测量表面粗糙度-----------------------------15实验五：用正弦尺测量圆锥度-----------------------------------------20实验六：三针法测量螺纹中径-----------------------------------------22实验七：齿轮公法线的测量---------------------------------------------25实验八：齿轮的齿距偏差和累积误差的测量------------------------282实验一、用比较仪测量光滑极限量规线性尺寸可以用相对测量法(比较测量法)进行测量。

相对测量常用的量仪有机械、光学、电气和气动比较仪等几种，本实验用立式光学比较仪测量外尺寸，用比较仪测量时，先用量块(或标准器)调整量仪示值零位，测量工件所得的示值为被测尺寸相对于量块尺寸的偏差。

一、实验目的"1．了解光学比较仪的结构并熟悉它们的示值零位调整方法和使用方法;2．熟悉量块的使用与维护方法。

二、实验仪器1．立式光学计；2．数显立式光学计。

三，实验原理立式光学比较仪也称立式光学计，是一种精度较高且结构不复杂的光学仪器，用于测量外尺寸。

图1-1为量仪外形图;量仪主要由底座12、立柱16、横臂14、直角形光管4和工作台10:等几部分组成。

量仪的光学系统安装在光管内，光学系统如图1-2所示。

光管工作时的测量原理是光学杠杆放大原理。

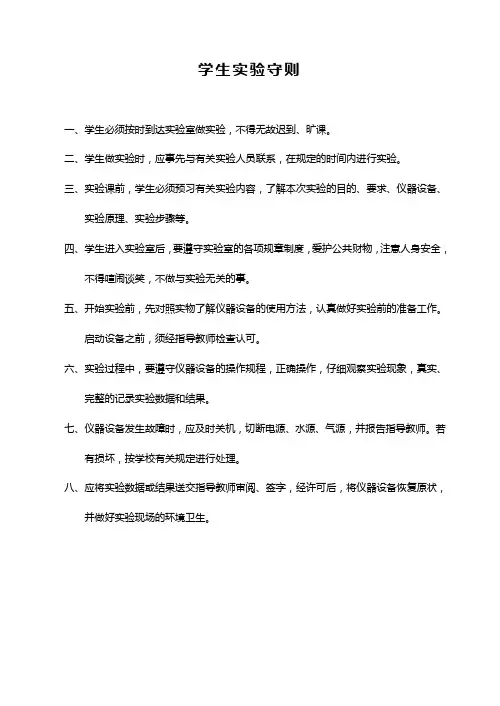

学生实验守则一、学生必须按时到达实验室做实验，不得无故迟到、旷课。

二、学生做实验时，应事先与有关实验人员联系，在规定的时间内进行实验。

三、实验课前，学生必须预习有关实验内容，了解本次实验的目的、要求、仪器设备、实验原理、实验步骤等。

四、学生进入实验室后，要遵守实验室的各项规章制度，爱护公共财物，注意人身安全，不得喧闹谈笑，不做与实验无关的事。

五、开始实验前，先对照实物了解仪器设备的使用方法，认真做好实验前的准备工作。

启动设备之前，须经指导教师检查认可。

六、实验过程中，要遵守仪器设备的操作规程，正确操作，仔细观察实验现象，真实、完整的记录实验数据和结果。

七、仪器设备发生故障时，应及时关机，切断电源、水源、气源，并报告指导教师。

若有损坏，按学校有关规定进行处理。

八、应将实验数据或结果送交指导教师审阅、签字，经许可后，将仪器设备恢复原状，并做好实验现场的环境卫生。

目录实验一、表面粗糙度的测量实验二、产品质量检验与分析——用立式光学计测量外径实验三、直线度误差的测量实验四、圆柱齿轮的测量4—1齿轮周节偏差和周节积累误差得测量4—2齿圈径向跳动的测量4—3齿轮公法线长度变动量和公法线平均长度的测量4—4基节偏差的测量4—5分度园齿厚偏差的测量互换性与测量技术实验指导书 实验一 表面粗糙度的测量一、实验目的1、 了解用光切显微镜和手持式粗糙度仪测量表面粗糙度的原理和方法。

2、 加深对表面粗糙度和微观不平度十点高度R Z 的理解。

3、 熟悉表面粗糙度R Z 、R a 、Ｒy 、R q 等参数并加强理解。

二、实验要求用光切显微镜和手持式粗糙度仪测量表面粗糙度R Z 的值。

用手持式粗糙度仪测量表面粗糙度R Z 、R a 、Ｒy 、R q 等参数的值。

三、光切显微镜测量原理和仪器说明微观不平度十点高R Z 是指在取样长度内，5个最大的轮廓峰高平均值与5个最大的轮廓谷深平均值之和。

图1—1R Z =55151∑∑==+i vii pi y y式中：y pi —第i 个最大的轮廓峰高 y vi —第i 个最大的轮廓谷深图1—1光切显微镜主要用于测量表面粗糙度参数R Z ，也可测量R y 。

第五部分互换性与技术测量课程实验实验十九轴孔测量实验实验二十表面粗糙度测量实验实验二十一形位误差测量实验实验二十二螺纹主要参数的测量实验实验二十三圆柱齿轮的测量实验实验十九 轴孔测量实验项目一 用立式光学计测量轴径一、实验目的1.了解立式光学计的结构及测量原理2.熟悉用立式光学计测量外径的方法3.加深理解计量器具与测量方法的常用术语,巩固尺寸及行为公差的概念4.掌握由测量结果判断工件合格性的方法 二、测量仪器介绍立式光学计是一种精度较高而结构简单的常用光学量仪。

用量块组合成被测量的基本尺寸作为长度基准,按比较测量法来测量各种工件相对基本尺寸的偏差值，从而计算出实际尺寸。

仪器的基本度量指标如下: 分度值:……………0.001mm 示值范围:…………±0.1mm 测量范围:…………0-180mm 仪器不确定度:……0.001mm 仪器的外观结构如图5-1 所示 三、测量原理直角光管是立式光学比较仪的主要部件，整个光学系统和测量部件装在直角光管内部。

测量原理是光学自准直原理和机械的正切放大原理组合而成。

其光路系统图如图5-2，正切放大原理图如图5-4，图5-3为图5-2中分划板的放大图。

分划板在物镜的焦平面上,由于这一特殊位置使刻度尺受光照后反射的光线经直角棱镜折转90°到物镜后形成平行光束。

当平面镜垂直于物镜主光轴时(通过调节仪器使测头距工作台为基本尺寸时正好平面镜垂直主光轴).这束平行光束经平面镜反射,反射光线按原路返回。

在分划板上成的刻度尺像与刻度尺左右对称,在目镜中读数为零。

当平面镜与主光轴的垂直方向成一个角度α时(测件与基本尺寸的偏差s 使平面镜绕支点转动),这束平行光束经平面镜反射,反射光束与入射光束成2α角,经物镜和平面镜在分划板上成的刻度尺像相图5-1 立式光学计外观图1—底座； 2—工作台； 3—粗调螺母； 4--支臂； 5--支臂紧固螺钉；6—立柱；7—直角光管；8—光源； 9—目镜；10—微调旋钮；11—细调旋钮；12—光管紧 固螺钉；13—测头提升杠杆；14—测头；15—工作台 调整旋；13—测头提升杠杆；14—测头；15—工作台 调整旋钮（共四个，调整工作台垂直测杆）对刻度尺上下移动t 。
