变压器浸漆作业指导书

车间油浸式变压器检修作业指导书-危害辨识1.1 变压器的进出线、气体继电器接线盒带电，对人体造成伤害。

1.2 地面油污可能致人摔倒。

1.3 升降梯不坚固、未锁紧可致人跌落。

1.4 房顶吊环和横梁严重腐蚀，手拉葫芦打滑可能引发吊装事故。

1.6 检修工具遗漏到变压器油桶内，可能造成变压器损坏。

准备阶段2.1 物资：油浸纸二卷、8*20的螺栓一套（含螺帽，弹簧垫片，平面垫片）、白沙带一卷、绝缘纸3M²、干净棉纱若干、水磨砂纸一张。

2.2 工具：10T手葫芦一个、1米、6米钢丝绳(直径不小于70mm²)各一根、升降梯，矮子木梯，木架梯各一部、干净油桶，手提油桶各一个、输油管5米、自制输油嘴一个（与排油阀、输油管配套）、1.2米长枕木两根、10－12，14－17，19－21，24－27梅花扳手两套、10寸活动扳手、40管钳、尖嘴钳、电工刀、平板锉刀各一把。

2.3. 人员：6名（电工三名、民工三名）2.4 票证：《设备检修作业许可证》、《高处安全作业证》、《停送电联络票》2.5 方案：根据以上内容制定详细的《电控部零星项目检修方案》。

2.6 安全学习：根据检修方案，组织参与检修人员进行安全学习3. 实施阶段3.1 停电。

在运行岗位填写《停送电联络票》，由运行值班人员对该变压器高低压侧进行停电、确认已停电后在高压开关柜内挂上接地线，低压侧进线空开摇出，同时断开该高压开关柜的控制电源。

3.2 在现场对高、低压侧停电情况进行再一次确认。

3.3 拆除变压器高压侧电缆头，用黄、绿、红胶带做上相应标记。

3.4 拆除低压侧母排及零母排（零线）。

3.5 打开气体继电器的接线盒，用万用表检测有无直流电压，若无电压则解开轻、重瓦斯的接线，并做上标记，关闭与瓦斯相连的截止阀。

3.6 将升降梯拉长至房顶的横梁上，且需将升降梯的固定和移动横担用铁丝或电线绑紧，两个人扶住升降梯，一人拿着手葫芦的手链，爬上梯子的顶端，将手链穿过房顶横梁上的吊环，一人站在变压器上慢慢将手葫芦拉起，下面协助往上送，直到手葫芦的挂钩挂到吊环内。

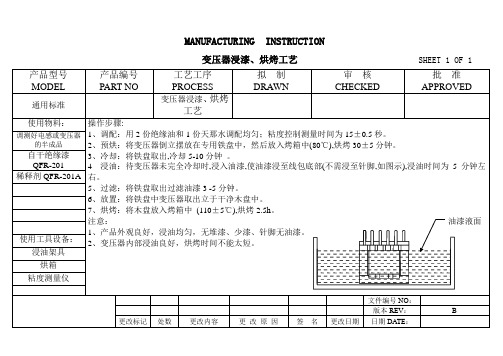

变压器浸漆一、变压器真空浸漆工艺技术要求1 、变压器的真空浸漆工艺流程装料区手工装料/卸料区手工卸料--自动转运--真空浸漆（含冷却及搅拌系统）--自动转运--滴漆区—胶化区（一层）胶化—固化区（二层）固化烘干--冷却区。

2 、变压器真空浸漆的工艺指标范围a)节拍时间： 300～200秒，可调；b)浸漆槽漆液温度：≤30℃，上限可调，声光报警；c)抽真空时间：＜10秒（达到真空度0.095MPa），上下限可调，声光报警；d)真空浸漆保压时间： 20～40秒；可调；e)真空度:≥0.095MPa；f)真空时间： 10～15秒(漆槽具备防飞溅功能)；g)进或回漆到上下液位所用时间：＜20秒；h)进或回漆量： 120-150毫米（漆液总高度>250毫米），漆液泵及漆液管路直径设计需充i)分考虑，回漆口位置要求在漆槽底部；j)沥漆（漆槽内）时间： 10秒；k)变压器入烘道前的滴漆时间：15～20分，胶化固化烘干区温度： 170±5℃，胶化区3点测温，固化区6点测温，可调；l)烘烤时间（包括胶化、固化）： 50分；m)冷却后产品铁芯外表温度：<65℃；n)烘道一层（下层）为胶化区，必须完成胶化，二层（上层）为固化烘干区，不能滴漆。

o)设备工位数：总工位为74工位，其中：装卸2工位,等待4工位，浸漆2工位，滴漆7工位，固化46工位，冷却13工位。

3 、变压器的真空浸渍用漆品种固化时间为2～3小时内固化的双组份无溶剂型含硅绝缘漆。

如广东贝特新材料含硅漆等。

4 、变压器真空浸漆的质量技术指标a)线圈浸透、烘干、填满、粘牢，并在外表面形成漆膜。

b)要求浸透率≥95%（检验方法：从中间部位切开变压器线圈绕组，检验散线根数；要求不散线根数除以总根数大于或等于95%），外表面形成一层坚韧、富有弹性的漆膜。

c)漆膜厚度≥0.02mm。

d)变压器表面形成的漆膜平整，光滑，无流痕及明显漆瘤。

e)变压器生产，铁芯、线圈及外观不能磕碰及损伤。

第一章工程概况1-1．110KV升压站新建工程＃1主变。

采用西安变压器厂生产的OSFPSZ7—500000/110型变压器，调压装置为瑞典ABB公司生产的有载调压开关, 1-2．本台变压器安装的主要工作有：芯部检查、大皮垫更换、高中低压侧套管安装、油枕安装及散热器、净油器、瓦斯继电器、释压器及附件安装等。

第二章作业指导书的编制依据2-1．GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。

2-2．火电施工质量检验及评定标准。

2-3．110KV升压站施工图设计 B149S-D012—4．西安变压器厂提供的《变压器安装使用说明书》、《ABB有载开关使用说明书》等技术文件。

2—5．GB/T19000系列《质量管理和质量保证》标准.第三章作业条件3—1．变压器安装前，土建工程应具备的条件：3—1-1．混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求.3—1-2．预埋件及预留孔符合设计,预埋件牢固.3—1-3．模板及施工设施拆除，场地清洁干净。

3-1—4．具有足够的施工用场地，道路通畅。

１3-1-5．变压器混凝土基础的中心距离符合设计要求,基础应水平。

3—1—6．接地引下线与相应的连接应符合设计要求，连接应牢靠.3-1-7．预埋电缆管位置、规格、数量应符合设计要求。

3—2．变压器安装前，应组织土建与变电的工序交接，并填写“工序交接卡”。

3-3．人员组织：施工总负责人:杨海技术负责人：胡洪钢质安员：李清安装人员：12名油务:刘海试验人员：3名材料工具保管员：13—4．工器具配备及消耗材料：２消耗材料:３第四章施工方法及工艺要求4—1、安装工艺流程图：见下图５AC 2121变压器已就位，变压器的安装从注油破氮工作开始。

4-2、 本台变压器为充氮运输到现场，破氮前应先检查氮气压力，并做好记录，破氮采用注油破氮.方法：用真空滤油机将热油（合格的，温度为50-60℃)注入变压器内，将氮气从变压器顶部排出，使变压器油充分浸渍变压器线圈及铁芯，吊罩前提前放油，准备吊罩。

喷漆作业指导书范文(2篇精选)喷漆作业指导书范文(篇1)一、作业前准备作业人员应穿戴好相应的防护服，包括防护眼镜、防毒面具、手套等。

清理作业区域，确保无易燃易爆物品，保持通风良好。

检查喷漆设备是否完好无损，电源是否正常。

二、喷漆环境要求喷漆作业应在专门的喷漆室内进行，确保良好的通风和光线。

喷漆室内温度应控制在20-30℃，湿度控制在50%-70%。

避免在大风、雨、雪等恶劣天气下进行喷漆作业。

三、喷漆设备检查检查喷漆设备各部件是否完好无损，如有损坏应及时更换。

检查喷漆泵、喷枪等是否工作正常，无泄漏现象。

检查压缩空气是否清洁干燥，无油污和水分。

四、喷漆材料准备根据作业要求选择合适的喷漆材料和稀释剂。

检查喷漆材料是否在有效期内，有无沉淀、结块等现象。

确保喷漆材料存放环境干燥、清洁，远离火源。

五、安全防护措施作业人员应严格遵守安全操作规程，禁止吸烟、使用手机等明火物品。

喷漆室内应设置灭火器材，并定期检查其有效性。

定期检查喷漆设备的接地线是否完好，确保安全接地。

六、喷漆操作步骤按照产品说明书的要求稀释喷漆材料。

将喷枪连接到喷漆泵上，确保连接牢固无泄漏。

打开压缩空气阀门，调整喷枪压力和喷幅。

对产品进行试喷，调整喷枪距离和角度，确保喷漆效果。

按照作业要求对产品进行喷漆作业，注意保持喷枪与产品表面的距离和角度一致。

喷漆完成后，关闭压缩空气阀门和喷漆泵电源。

七、质量检验标准喷漆表面应光滑平整，无流挂、气泡、针孔等缺陷。

喷漆颜色应符合产品要求，无色差、斑驳等现象。

喷漆层厚度应符合产品要求，无过厚或过薄现象。

八、故障排除方法喷枪堵塞：拆下喷枪清洗喷嘴，检查喷枪内部是否有异物。

喷漆泵不工作：检查电源是否正常，泵内是否有异物堵塞。

喷漆效果不佳：调整喷枪压力和喷幅，检查喷漆材料是否过期或稀释不当。

以上为指导书内容，作业人员在实际操作中应严格遵守各项规定和要求，确保喷漆作业质量和安全。

喷漆作业指导书范文(篇2)一、准备工作工具准备：确保拥有完整的喷漆工具套装，包括喷枪、搅拌器、稀释剂、清洁布等。

变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。

3.1.2变压器试验过程中存在烫伤伤害。

3.1.3变压器试验过程中存在高空坠落伤害。

3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。

3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。

3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。

3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。

3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。

3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。

3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。

3.2.8 高压试验须两人以上进行，一人操作、一人监护。

试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。

1 目的
1.1 规范试验行为，确保油浸变压器试验符合规定要求。

1.2 本作业指导书为所有参加本项目的工作人员所必须遵守的质量体系程序。

2 适用范围
适用于发电厂及变电所中所有油浸变压器试验工作。

3 术语
所有术语源于《电气试验预防性试验规程》。

4 引用标准
参照中华人民共和国行业标准的《电气试验预防性试验规程》DL/T596－1996、《电业安全工作规程》DL408－91。

5 资源配置
5.1 人员资质、职责和权限。

5.1.1 施工人员须是从事电气试验人员，并通过技能资格审查及精神状况良好的人员。

5.1.2 施工负责人能科学地组织协调工作，并对安全质量负责。

5.1.3 施工负责人要准确、清楚记录各项工作并做好工作计划。

5.1.4 班组技术员负责对各项工作的技术要求进行监督。

5.1.5 公司专业工程师对各步工作的质量进行验收签证。

5.2 工器具
6 工作内容及要求。

浸漆工岗位作业指导书（优秀范文五篇）第一篇：浸漆工岗位作业指导书浸漆工岗位安全标准化作业指导书一、目的本作业指导书用于规范真空浸漆作业人员行为，指导培养真空浸漆岗位作业现场危险因素的识别能力，实施有效控制。

远离“三违”（违章指挥、违章操作、违反劳动纪律），真正做到“三不伤害”（不伤害自己，不伤害别人，不被别人伤害）。

真空浸漆工作人员必须贯彻“安全第一，预防为主”的方针，切实保证安全生产。

二、适用范围本作业指导书适用于浸漆岗位。

三、工作前准备1、有完善的浸漆岗位“三规一制” 岗位规程。

2、劳动保护用品（包括安全帽、工作服、劳保鞋）、防毒面具、测氧仪等齐全。

3、所使用的设备的安全技术状况良好，作业现场的警示标志和安全防护设施齐全。

4、按规定参加班前会，按照班长的工作布置开展各项工作。

5、工作前对压力表进行检查，达到完好、有效；安全阀每周排放一次，确保完好、有效。

四、作业基本要求1、岗位人员必须明确本岗位的日常工作任务。

2、岗位人员必须对所使用单体设备的安全状况进行检查确认，并熟知其安全使用规定。

3、岗位人员必须熟悉掌握保证安全的组织措施、技术措施4、按照本作业指导书进行作业。

五、作业程序1、浸漆前的准备（1）进入工作现场穿戴好防护用品，佩带好防毒口罩。

（2）对所用的设备和工作现场进行检查，确保设备安全隐患后准备作业。

（3）将房顶的风机和地坑内的风机打开，进行通风。

2、浸漆、干燥（1）将要浸漆的电机定子从干燥炉中取出，将电机表面上的积尘、铁屑清除掉。

（2）螺孔、导线、线鼻子处要用硅脂封堵、封包，以免给装配带来困难。

（3）把需浸漆的电机吊到真空浸漆的浸漆罐内，然后盖上罐盖。

（4）储漆罐加压后输漆到浸漆罐内，使漆面没过电动机以上。

（5）浸漆罐加压后将绝缘漆输回储漆罐内。

（6）打开手动排压阀，待浸漆罐常压后打开罐盖，取出被浸电机、滴漆。

（7）被浸电机入炉，盖上罐盖。

（4）转子需要浸漆时，不准在干燥炉内浸漆，将干燥炉小车推出炉外，浸漆时与修理人员配合好、佩戴好防毒口罩，加强通风。

变压器浸漆要求供参考变压器浸漆要求供参考变压器浸漆要求&lpar;供参考&rpar;关于变压器与否必须泡漆处置和泡漆处理工艺文档节录泡漆的促进作用就是：紧固绝缘防潮一般电感量会有轻微的影响！产品的可靠性上会好狠多！变压器在试验阶段可以不侵漆，顺利以后必须侵漆的首先就是安全提升绝缘强度，防潮，缩短使用寿命，你可以搞一个试验刚绕完的变压器你用摇表测一下绝缘电阻，侵漆后你再测量一下你就晓得了。

变压器浸漆的目的:a.可以维护线圈在运送时可能将引发的机械损毁,即为可以获得最佳机械性效果b.可防止湿气的进入及其它外来因素所造成的腐蚀或绝缘的恶化c.可以减少纤维性与多孔板绝缘层的介质强度d.有助于线圈至表面温度的散逸为什么变压器必须泡漆？浸漆的作用归纳起来有以下几个方面：1强化绝缘。

原来绝缘结构中的某些薄弱环节和工艺过程中的微小绝缘受损通过泡漆以求填补。

并使绕组的绝缘性能够更加平衡，受到环境的影响较小。

2防护作用。

绕组浸漆后，在绕组绝缘结构外面形成一层致密的漆膜，使得环境中的潮气、盐雾、霉菌以及污物无法侵蚀内部绝缘结构。

3减少机械性能。

绕组泡漆后，将绕组铁心构成一个厚实的整体，不仅增大了电磁振动，还可以并使绕组分担更大的电磁和机械作用力。

4有利于导热，降低温升。

绕组浸漆后原来绝缘结构中的气隙被漆的固化物所替代，而漆的导热性能远高于空气。

5存有一定的防电晕促进作用。

变压器干燥浸漆要求如下：(1)绕组泡漆前应当在100±5℃下已连续蒸煮不高于48h。

泡漆时不高于60℃。

泡漆至无汽泡冒著出来年才，但不少于30min。

(2)浸漆后余漆充分滴干。

绕组人炉温度不高于50℃，炉温逐步升高(每小时15～25℃)至100±5℃后，连续烘烤时间不少于24h。

(3)泡漆绕组研磨后，漆不黏手，绕组表面并无漆瘤、皱皮、铜锈及大片流漆。

(4)浸漆可用1032或1030醇酸浸渍漆，粘度以邓氏杯10～15s为宜。

第二部分变压器的检修1、技术规范及主要参数1.1 220KV变压器出厂技术数据设备参名数名主变启备变厂高变型号SFP10－400000/220SFFZ10-50000/200 SFF10-50000/20容量242±2×2.5％20KV50/31.5-31.5MV A 50/31.5-31.5MV A额定电压38.5/6.3 KV 230±8×1.25％/6.3-6.3KV230±2×2.5％/6.3-6KV额定电流954/11547A 119/2887-2887A 1443/2887-2887A 接线组别Yn.d11 YNyno-yno+d DYn1-yn1冷却方式ODAF ONAF ONAF阻抗电压14 ％空载电流0.15％≤0.5％≤0.4％空载损耗180KW 36KW 35KW负载损耗730KW 39KW 220 KW油重44000 kg 31.17 t17200 kg总重282190 kg102.42 t63400 kg生产厂家新疆特变新疆特变西安西电变压器厂出厂日期12011年9月2011年3月2011年4月2、检修周期和检修项目2.1 检修周期2.1.1 新安装的变压器在投入后的五年内或以后每隔十年左右(视检查试验结果决定)大修一次。

2.1.2 电压在10kV以上，容量在16000kVA以上的电力变压器，每半年小修一次，其它变压器每年小修一次。

2.1.3 临时性检修：2.1.3.1 变压器在受到短路冲击后，应临时检查。

2.1.3.2 存在有严重缺陷，影响继续安全运行时。

2.2 大修项目2.2.1 大修前的各项试验及变压器油的化验工作。

2.2.2 放油、滤油，并做耐压试验。

2.2.3 高压侧、中压侧、低压侧等瓷套解体检修。

2.2.4 变压器吊芯(吊罩)检查。

2.2.5 绕组、引线及磁（电）屏蔽装置的检修。

2.2.6 铁芯、铁芯紧固件（穿芯螺杆、夹件、拉带、绑带等）压钉、压板及接地片的检修。
