雕塑风荷载及基础计算

  • 格式：pdf
  • 大小：263.89 KB
  • 文档页数：12

不锈钢作品风荷载及基础计算一、概况不锈钢雕塑外观为镂空三角形，高度8米，宽度16米，厚度0.75米，置于建筑之间的广场上。

拟在其底部设置独立基础。

三角形的断面为750mm ×1500mm ×5的不锈钢箱型截面。

详见建筑图纸。

立面图 剖面图二、设计依据及荷载取值1．依据规范《建筑结构荷载规范》 （GB50009-2001） 《建筑地基基础设计规范》（GB 50007－2002） 《混凝土结构设计规范》（GB 50010－2002） 《钢结构设计规范》（GB50017-2003）《建筑结构可靠度统一设计标准》(GB50068-2001) 《冷弯薄壁型钢结构技术规范》（GB50018-2002） 甲方提供的系列工程技术资料2. 作用在基础顶部的竖向荷载（自重G 及活荷载Q ）：取不锈钢密度为80kN/m 3，则G =(0.75+2)×2×0.005×27×80=59.4 kN Q = 0.5×16×0.75 = 6 kN3. 作用在基础顶部的水平荷载（风荷载F ）：取风压值为2.0kN/m 2，迎风面积为AA =0.5×(16×8) – 10= 54 m 2F =2.0×54 = 108 kN4. 作用在基础顶部的弯矩M ：M = F ×h=108×8×2÷3 =576 kNm三、基础设计基本参数1. 基础类型：锥型柱基 计算形式：验算截面尺寸迎风面基础宽度3600mm ，另一方向长度4400 mm 。

如下图|Å3600mm Æ||Å4400mm Æ|立面剖面平面示意图 剖面示意图2．几何参数： 已知尺寸： B 1 = 2200 mm, A 1 = 1800 mmH 1 = 500 mm,H 2 = 450 mmB =750 mm, A =750 mm 无偏心： B 2 = 2200 mm,A 2 = 1800 mm基础埋深d = 2.80 m钢筋合力重心到板底距离a s = 80 mm3．荷载计算： (1)作用在基础顶部的标准值荷载 F gk = 60.00 kN F qk = 6.00 kN M gxk = 0.00 kN·m M qxk = 0.00 kN·m M gyk = 0.00 kN·m M qyk = 576.00 kN·m V gxk = 108.00 kNV qxk = 0.00 kNV gyk = 0.00 kNV qyk = 0.00 kN(2)作用在基础底部的弯矩标准值M xk = M gxk ＋M qxk = 0.00＋0.00 = 0.00 kN ·mM yk = M gyk ＋M qyk = 0.00＋576.00 = 576.00 kN ·mV xk = V gxk＋V qxk = 108.00＋0.00 = 108.00 kN·mV yk = V gyk＋V qyk = 0.00＋0.00 = 0.00 kN·m绕X轴弯矩: M0xk = M xk－V yk·(H1＋H2) = 0.00－0.00×0.95 = 0.00 kN·m绕Y轴弯矩: M0yk = M yk＋V xk·(H1＋H2) = 576.00＋108.00×0.95 = 678.60 kN·m(3)作用在基础顶部的基本组合荷载不变荷载分项系数r g = 1.20 活荷载分项系数r q = 1.40F = r g·F gk＋r q·F qk = 80.40 kNM x = r g·M gxk＋r q·M qxk = 0.00 kN·mM y = r g·M gyk＋r q·M qyk = 806.40 kN·mV x = r g·V gxk＋r q·V qxk = 129.60 kNV y = r g·V gyk＋r q·V qyk = 0.00 kN(4)作用在基础底部的弯矩设计值绕X轴弯矩: M0x = M x－V y·(H1＋H2) = 0.00－0.00×0.95 = 0.00 kN·m绕Y轴弯矩: M0y = M y＋V x·(H1＋H2) = 806.40＋129.60×0.95 = 929.52 kN·m4．材料信息：混凝土： C30 钢筋： HRB335(20MnSi)5．基础几何特性：底面积：S = (A1＋A2)(B1＋B2) = 3.60×4.40 = 15.84 m2绕X轴抵抗矩：Wx = (1/6)(B1+B2)(A1+A2)2 = (1/6)×4.40×3.602 = 9.50 m3绕Y轴抵抗矩：Wy = (1/6)(A1+A2)(B1+B2)2 = (1/6)×3.60×4.402 = 11.62 m3四、底板反力1．轴心荷载作用下底板反力计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：(5.2.2－1)p k = (F k＋G k)/AF k = F gk＋F qk = 60.00＋6.00 = 66.00 kNG k = 20S·d = 20×15.84×2.80 = 887.04 kNp k = (F k＋G k)/S = (66.00＋887.04)/15.84 = 60.17 kPa ≤f a，满足要求。

2．偏心荷载作用下底板反力计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：当e≤b/6时，p kmax = (F k＋G k)/A＋M k/W(5.2.2－2)p kmin = (F k＋G k)/A－M k/W(5.2.2－3)X方向:偏心距e xk = M0yk/(F k＋G k) = 678.60/(66.00＋887.04) = 0.71 me = e xk = 0.71 m ≤ (B1＋B2)/6 = 4.40/6 = 0.73 mp kmaxX = (F k＋G k)/S＋M0yk/W y=(66.00＋887.04)/15.84＋678.60/11.62 = 118.59 kPap kminX = (F k＋G k)/S - M0yk/W y=(66.00＋887.04)/15.84 - 678.60/11.62 = 118.59 kPa≥0 kPa根据反力计算结构，基础对底板的平均压力为60.17 kN/m2，最大压力118.59kN/m2，最小压力1.77kN/m2。

最小压力为正，满足结构抗倾覆要求。

五、基础承载力验算1．基础抗冲切验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：F l≤ 0.7·βhp·f t·a m·h0 (8.2.7－1)F l = p j·A l (8.2.7－3)a m = (a t＋a b)/2 (8.2.7－2)p jmax,x = F/S＋M0y/W y = 80.40/15.84＋929.52/11.62 = 85.10 kPap jmin,x = F/S－M0y/W y = 80.40/15.84－929.52/11.62≤0, p jmin.x = 0.00 kPap jmax,y = F/S＋M0x/W x = 80.40/15.84＋0.00/9.50 = 5.08 kPap jmin,y = F/S－M0x/W x = 80.40/15.84－0.00/9.50 = 5.08 kPap j = p jmax,x＋p jmax,y－F/S = 85.10＋5.08－5.08 = 85.10 kPa(1)柱对基础的冲切验算：H0 = H1＋H2－a s = 0.50＋0.45－0.08 = 0.87 mX方向：A lx = 1/2·(A1＋A2)(B1＋B2－B－2H0)－1/4·(A1＋A2－A－2H0)2= (1/2)×3.60×(4.40－0.75－2×0.87)－(1/4)×(3.60－0.75－2×0.87)2 =3.13 m2F lx = p j·A lx = 85.10×3.13 = 266.35 kNa b = min{A＋2H0, A1＋A2} = min{0.75＋2×0.87, 3.60} = 2.49 ma mx = (a t＋a b)/2 = (A＋a b)/2 = (0.75＋2.49)/2 = 1.62 mFlx ≤ 0.7·βhp·f t·a mx·H0 = 0.7×0.99×1430.00×1.620×0.870=1393.17kN，满足要求。

Y方向：A ly = 1/4·(2B＋2H0＋A1＋A2－A)(A1＋A2－A－2H0)= (1/4)×(2×0.75＋2×0.87＋3.60－0.75)(3.60－0.75－2×0.87) =1.69 m2F ly = p j·A ly = 85.10×1.69 = 143.81 kNa b = min{B＋2H0, B1＋B2} = min{0.75＋2×0.87, 4.40} = 2.49 ma my = (a t＋a b)/2 = (B＋a b)/2 = (0.75＋2.49)/2 = 1.62 mFly ≤ 0.7·βhp·f t·a my·H0 = 0.7×0.99×1430.00×1.620×0.870=1393.17kN，满足要求。

2．基础受压验算计算公式：《混凝土结构设计规范》（GB 50010－2002）F l≤ 1.35·βc·βl·f c·A ln (7.8.1-1)局部荷载设计值：F l = 80.40 kN混凝土局部受压面积：A ln = A l = B×A = 0.75×0.75 = 0.56 m2混凝土受压时计算底面积：A b = min{B＋2A, B1＋B2}×min{3A, A1＋A2} = 5.06 m2混凝土受压时强度提高系数：βl = sq.(A b/A l) = sq.(5.06/0.56) = 3.001.35βc·βl·f c·A ln=1.35×1.00×3.00×14300.00×0.56= 32577.19 kN ≥ F l = 80.40 kN ，满足要求。

合集下载

风荷载计算办法与步骤

风荷载计算办法与步骤

12风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

2.1风向垂直作用于建筑物表面单位面积上的风荷载标准值（基本风压50年一遇³，单位为kN/m2。

也可以用公式计算基本风压的数值，也不得小于0.3kN/m2。

2.2.32.2.4风压高度变化系数风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以B类地面粗糙程度作为标准地貌，给出计算公式。

2.2.6风荷载体形系数1）单体风压体形系数（1）圆形平面；（2）正多边形及截角三角平面，n为多边形边数；（3）高宽比的矩形、方形、十字形平面；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比的十字形、高宽比，长宽比的矩形、鼓形平面；（5）未述事项详见相应规范。

2）群体风压体形系数檐口、雨棚、遮阳板、阳台等水平构件计算局部上浮风荷载时，不宜小于米且高宽比的房屋，以及自振周期虑脉动风压对结构发生顺向风振的影响。

且可忽略扭转的可按下式计算：○1g为峰值因子，去g=2.50；为10米高度名义湍流强度，取值如下：○2R为脉动风荷载的共振分量因子，计算方法如下：为结构阻尼比，对钢筋混凝土及砌体结构可取；为地面粗糙修正系数，取值如下：可以由结构动力学计算确定，对于较规则的高层建筑也可采用下列公式近似计算：○3脉动风荷载的背景分量因子，对于体型和质量沿高度均匀分布的高层建筑，计算方法如下：、为系数，按下表取值：为结构第一阶振型系数，可由结构动力学确定，对于迎风面宽度较大的高层建筑，当剪力墙和框架均其主要作用时，振型系数查下表，其中H为结构总高度，结构总高度小于等于梯度≤2H，H为结构总高度，结构总高度小于等于梯度风高度。

风荷载计算步骤

风荷载计算步骤

风荷载计算步骤一、引言风荷载计算是工程设计中非常重要的一项内容，它涉及到建筑物、桥梁、塔吊等工程设施的稳定性和安全性。

本文将介绍风荷载计算的步骤，帮助读者了解风荷载计算的基本原理和方法。

二、确定设计风速风荷载计算的第一步是确定设计风速。

设计风速是指在设计寿命期间内，某一特定地点上的平均风速。

确定设计风速需要参考相关的气象数据和规范，考虑地理位置、地形特征、气象条件等因素，以确保计算结果的准确性。

三、选择风压系数在进行风荷载计算时，需根据建筑物或结构物的形状和尺寸选择相应的风压系数。

风压系数是指单位面积上的风压力与动压的比值。

常用的风压系数有平面、曲面、圆柱体等，根据具体情况选择合适的系数进行计算。

四、计算风荷载根据确定的设计风速和选择的风压系数，可以计算出风荷载。

风荷载是指风对建筑物或结构物表面的作用力。

根据风压系数和结构物的投影面积，可以得到单位面积上的风荷载。

根据结构物的形状和布置，将单位面积上的风荷载乘以相应的面积，即可得到整体的风荷载。

五、设计风荷载分析在计算得到整体的风荷载后，需要进行设计风荷载分析。

设计风荷载分析是指根据风荷载的大小和方向，对建筑物或结构物进行稳定性分析。

通过分析结构物的受力情况，确定结构物的抗风能力是否满足设计要求，若不满足，则需要采取相应的加固措施。

六、风荷载施加位置确定在设计风荷载分析中，还需要确定风荷载施加的位置。

不同的建筑物或结构物在受风荷载时，其受力情况会有所不同。

通过施加风荷载的位置，可以进一步分析结构物的受力分布和变形情况，为设计提供依据。

七、风荷载计算结果验证在完成风荷载计算后，还需要对计算结果进行验证。

验证的目的是确定计算结果的准确性和合理性。

可以通过对已建成的建筑物或结构物进行实测，与计算结果进行对比，以验证计算方法的正确性。

若验证结果与计算结果相符，则说明风荷载计算是可靠的。

八、风荷载计算结果应用根据风荷载计算的结果，可以进行工程设计和施工。

根据计算结果确定结构物的尺寸、材料和施工方法，以确保结构物的稳定性和安全性。

风荷载计算方法与步骤

风荷载计算方法与步骤

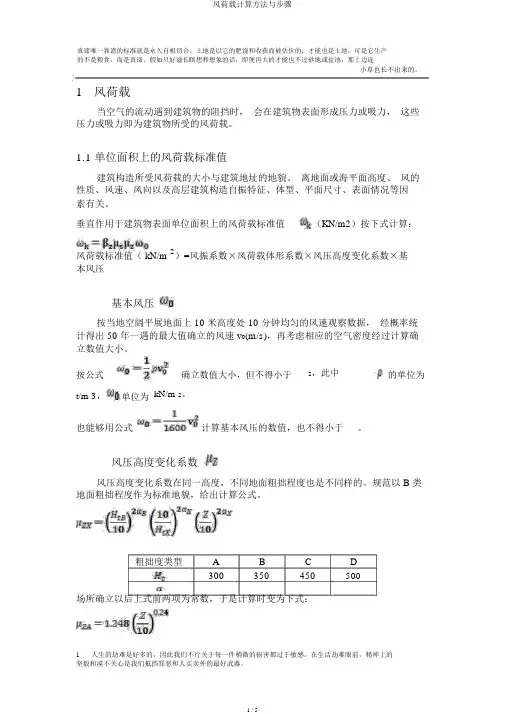

1风荷载当空气的流动遇到建筑物的阻挡时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。
