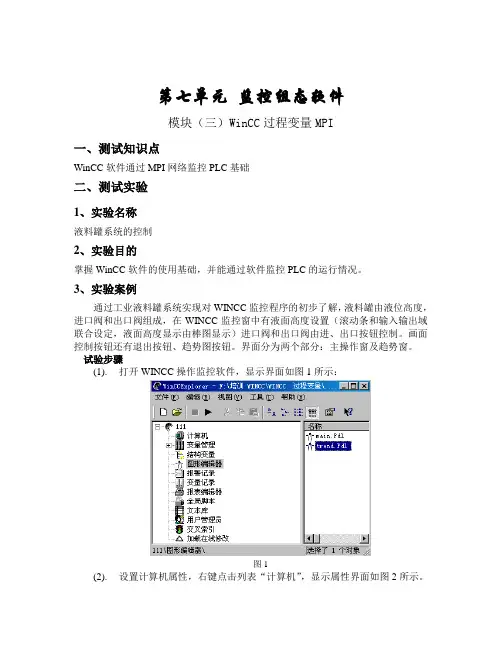

第七单元监控组态软件模块（三）WinCC过程变量MPI一、测试知识点WinCC软件通过MPI网络监控PLC基础二、测试实验1、实验名称液料罐系统的控制2、实验目的掌握WinCC软件的使用基础，并能通过软件监控PLC的运行情况。
3、实验案例通过工业液料罐系统实现对WINCC监控程序的初步了解，液料罐由液位高度，进口阀和出口阀组成，在WINCC监控窗中有液面高度设置（滚动条和输入输出域联合设定，液面高度显示由棒图显示）进口阀和出口阀由进、出口按钮控制。
画面控制按钮还有退出按钮、趋势图按钮。
界面分为两个部分：主操作窗及趋势窗。
试验步骤(1).打开WINCC操作监控软件，显示界面如图1所示：图1(2).设置计算机属性，右键点击列表“计算机”，显示属性界面如图2所示。
点击“计算机列表属性框”的属性按钮出现“计算机属性”窗如图3所示图2图3(3).在“计算机属性”窗中“图形运行系统”页设置启动画面为：main.pdl，窗口属性“标题”、“边框”等。
此窗的主要目的是设置起始画面，还由另一种方法设置，以后介绍。
(4).双击“图形编辑器”，新建图形窗，命名为“main.pdl”，如图4所示。
同时建立另一图形窗,命名为“trend.pdl”。
设置部件。
（液料罐从西门子库中取出，滚动条、棒图、按钮、输入/输出域从“对象选项板”中选取）。
西门子库及“对象选项板”如图5、图6所示。
图5图6注意：在库中选元件时，需点击工具栏上相应库图标，打开西门子库中的罐选项，寻找到相应罐，“带眼镜”同时点击“大图标显示”按钮观察形状。
图4(5).如图5所示右键点击列表“变量管理”，选择“添加新的驱动程序”，如图5所示。
选择相应的驱动协议，出现如图6所示的界面，打开“SIMATIC S7 PROTOCOL SUITE”中MPI选项，右键点击选择“新驱动程序的连接”，建立新的驱动连接后，建立新的过程变量如图6所示。
图5图6(6).挂接变量。
