海螺白马山低氮分级燃烧技术脱氮效率达30

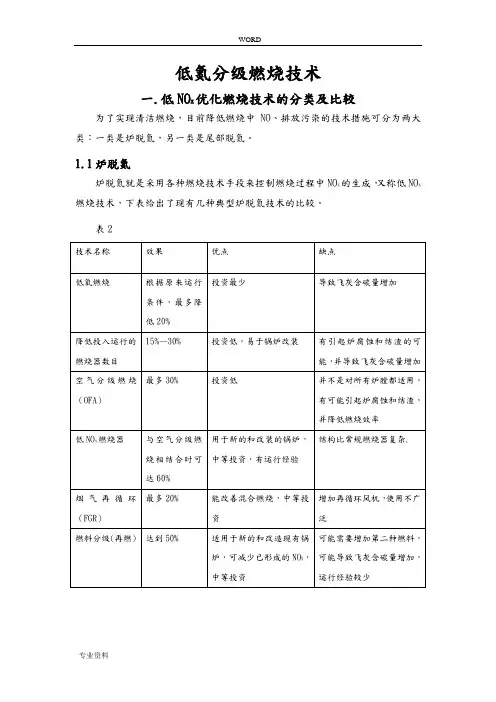

低氮分级燃烧技术一.低NO x优化燃烧技术的分类及比较为了实现清洁燃烧，目前降低燃烧中NO、排放污染的技术措施可分为两大类：一类是炉脱氮，另一类是尾部脱氮。

1.1炉脱氮炉脱氮就是采用各种燃烧技术手段来控制燃烧过程中NO x的生成，又称低NO x 燃烧技术，下表给出了现有几种典型炉脱氮技术的比较。

表21.2尾部脱氮尾部脱氮又称烟气净化技术，即把尾部烟气中已经生成的氮氧化物还原或吸附，从而降低NO x排放。

烟气脱氮的处理方法可分为：催化还原法、液体吸收法和吸附法三大类。

催化还原法是在催化剂作用下，利用还原剂将NO x还原为无害的N2。

这种方法虽然投资和运转费用高，且需消耗氨和燃料，但由于对NO x效率很高，设备紧凑，故在国外得到了广泛应用，催化还原法可分为选择性非催化还原法和选择性催化还原法相比，设备简单、运转资金少，是一种有吸引力的技术。

液体吸收法是用水或者其他溶液吸收烟气中的NO x。

该法工艺简单，能够以硝酸盐等形式回收N进行综合利用，但是吸收效率不高。

吸附法是用吸附剂对烟气中的NO x进行吸附，然后在一定条件下使被吸附的NO x脱附回收，同时吸附剂再生。

此法的NO x脱除率非常高，并且能回收利用。

但一次性投资很高。

炉脱氮与尾部脱氮相比，具有应用广泛、结构简单、经济有效等优点。

表2中各种低NO x燃烧技术是降低燃煤锅炉NO x排放最主要也是比较成熟的技术措施。

一般情况下，这些措施最多能达到50%的脱除率。

当要进一步提高脱除率时，就要考虑采用尾部烟气脱氮的技术措施，SCR和SNCR法能大幅度地把NO x排放量降低到200mg/m3，但它的设备昂贵、运行费用很高。

根据我国发展现状和当前经济实力还不雄厚的国情，以及相对宽松的国家标准CB13223一2003，在今后相当长一段时间，我国更适合发展投资少、效果也比较显著的炉脱氮技术。

即使采用烟气净化技术，同时采用低NO x燃煤技术来控制燃烧过程NO x的产生，以尽可能降低化设备的运行和维护费用。

低氧燃烧降低NOX排放技术分析作者：徐立东曹亮来源：《中国科技博览》2016年第02期[摘要]近年来氮氧化物的危害已越来越受到人们的关注。

氮氧化物是一种危害人体健康、破坏大气环境的有毒污染物。

目前国际上降低锅炉燃烧产生NO x的措施可以分为两类，即低NO x燃烧技术和烟气净化技术。

本文分析了低氧燃烧降低NOX排放技术。

[关键词]低氧燃烧降低NOX排放技术分析中图分类号：TK227.1 文献标识码：A 文章编号：1009-914X（2016）02-0101-01一、NOX的危害及预防措施氮氧化物是燃煤电站锅炉排放的大气污染物之一。

氮氧化物是一种危害人体健康、破坏大气环境的有毒污染物，它主要是由煤中含氮化合物和燃烧空气中的氧气在高温燃烧过程中生成的。

它不但与燃烧技术有关，而且与炉内温度和氧浓度有关，而炉温与氧浓度又与锅炉容量、锅炉结构及运行工况等因素有关。

污染物NOx的排放日益严重地影响着环境、气候和人类的健康，成为一个迫切需要解决的问题。

随着人们环保意识的增强，控制NOx的排放和研究低NOx煤粉燃烧理论及技术已成为煤粉燃烧领域的重要课题。

目前国际上降低锅炉燃烧产生NO x的措施可以分为两类，即低NO x燃烧技术和烟气净化技术。

在我国，烟气净化技术的投资相对较高，而低NO x燃烧技术能在不显著增加设备投资甚至不投资的情况下降低NO x排放量，是值得现阶段在我国大力推广应用的技术。

高温燃烧生成大量的氮氧化物。

为了解决这个问题，人们采用了诸如分级燃烧、控制过剩空气量等各种方法降低燃烧区的氧含量，达到降低氮氧化物（NOx）排放水平的目的。

但因此却可能对燃烧稳定性造成一定的损害。

对于现役锅炉充分利用现有设备，通过调整运行方式同样可以实现低NO x燃烧，减少NO x排放量。

二、低氧燃烧降低NOX排放技术（一）低氧燃烧降低NOX排放的原理高温低氧燃烧原理是高温空气燃烧技术赖以发展的基础，使得高温燃烧条件下的氮氧化物的生成与排放受到大大抑制。

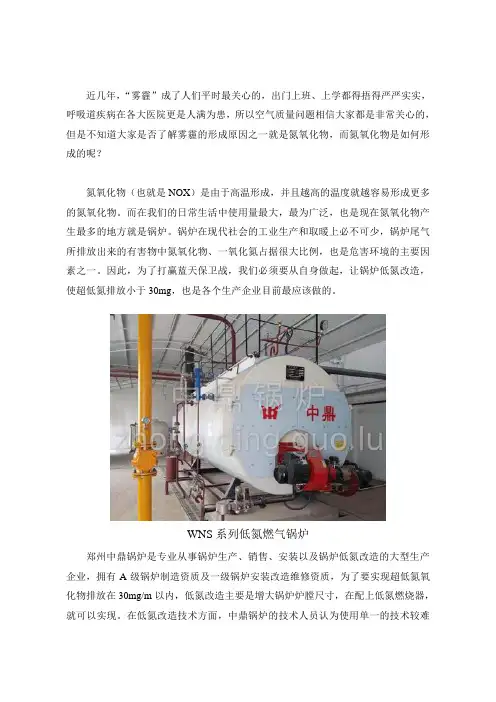

近几年，“雾霾”成了人们平时最关心的，出门上班、上学都得捂得严严实实，呼吸道疾病在各大医院更是人满为患，所以空气质量问题相信大家都是非常关心的，但是不知道大家是否了解雾霾的形成原因之一就是氮氧化物，而氮氧化物是如何形成的呢？氮氧化物（也就是NOX）是由于高温形成，并且越高的温度就越容易形成更多的氮氧化物。

而在我们的日常生活中使用量最大，最为广泛，也是现在氮氧化物产生最多的地方就是锅炉。

锅炉在现代社会的工业生产和取暖上必不可少，锅炉尾气所排放出来的有害物中氮氧化物、一氧化氮占据很大比例，也是危害环境的主要因素之一。

因此，为了打赢蓝天保卫战，我们必须要从自身做起，让锅炉低氮改造，使超低氮排放小于30mg，也是各个生产企业目前最应该做的。

WNS系列低氮燃气锅炉郑州中鼎锅炉是专业从事锅炉生产、销售、安装以及锅炉低氮改造的大型生产企业，拥有A级锅炉制造资质及一级锅炉安装改造维修资质，为了要实现超低氮氧化物排放在30mg/m以内，低氮改造主要是增大锅炉炉膛尺寸，在配上低氮燃烧器，就可以实现。

在低氮改造技术方面，中鼎锅炉的技术人员认为使用单一的技术较难难达到，而采用两种低氮燃烧技术往往较为容易实现，比如采用分级燃烧技术+烟气内循环技术就能较容易地氮氧化物排放控制在30mg/m³以内，且能做到双重节能效果，做到节能高效。

那么，低氮改造优势在哪里，主要体现在以下几点：1、换新的燃烧器，能锅炉运行更为长久；2、提高热效率，一定程度上降低了能耗的成本；3、超低氮氧化物排放符合各地市环保要求，减少了大气污染物的排放，为社会的环保贡献一份力量；4、低氮改造是强制性的，提前响应政府政策，还能获得政府的资金补助。

相信很多单位都收到收到了当地环保部门下发的低氮改造相关文件通知，且都是强制性的，如果不改，可能会有一定的罚款，情节严重的就得责令停业、关闭，那么面如如此严峻的形式，企业下一步该如何去做？首先，我们要对锅炉低氮改造有一定得了解，然后可以寻找合适的锅炉低氮改造公司，现场给您的锅炉进行勘察，听听他们给您提供提一些改造建议，把低氮改造的工作交给他们来做，您就可以有更多的精力放在自己的公司上。

低氮燃烧及脱硝等减排技术知识讲解一、脱氮技术原理：水泥熟料生产线上氮氧化物生产示意图分级燃烧脱氮的基本原理是在烟室和分解炉之间建立还原燃烧区，将原分解炉用煤的一部分均布到该区域内，使其缺氧燃烧以便产生CO、CH4、H2、HCN 和固定碳等还原剂。

这些还原剂与窑尾烟气中的NOx发生反应，将NOx还原成N2等无污染的惰性气体。

此外，煤粉在缺氧条件下燃烧也抑制了自身燃料型NOx产生，从而实现水泥生产过程中的NOx减排。

其主要反应如下：2CO +2 NO →N2+ 2CO2NH+NH →N2+H22H2+2NO →N2+2H2O二、技改简介：1、该技术是对现有分解炉及燃烧方式进行改造，使煤粉在分解炉内分级燃烧，在分解炉锥部形成还原区，将窑内产生的NOx还原为N2，并抑制分解炉内NOx的生成。

根据池州海螺3#天津院设计的TDF分解炉结构，技改方案采用川崎公司窑尾新型燃烧器，并在分解炉锥部新增两个喂煤点，最大限度形成还原区，提高脱氮效率。

改造整体示意图2、窑尾缩口由圆形改成方形，高度改为1600mm,并设置跳台，防止分解炉塌料现象发生，通过在分解炉锥部增设喷煤点，在分解炉锥部形成还原区。

改造前锥部改造后锥部3、对窑尾烟室入炉烟气进行整流，将上升烟道改造成方形，同时，将上升烟道的直段延长，使窑内烟气入炉流场稳定，降低入炉风速。

其次在分解炉锥部设计脱氮还原区，将分解炉煤粉分4点、上下2层喂入，增加了燃烧空间。

在保证煤粉充分燃烧的同时，适当增加分解炉锥部的煤粉喂入比例，保证缺氧燃烧产生的还原气氛，从而在分解炉锥部区域形成一个“还原区”，部分生成的氮氧化物在该区域被还原分解，降低系统氮氧化物浓度。

改造前窑尾燃烧器改造后窑尾燃烧器三、SNCR脱硝技术基本原理SNCR选择性非催化还原是指无催化剂的作用下，在适合脱硝反应的“温度窗口”内喷入含有NHx基的还原剂将烟气中的氮氧化物还原为无害的氮气和水。

该项目技术采用炉内喷氨水（浓度20-25%）作为还原剂还原分解炉内烟气中的NOx。

118Calcinati on技术/煅烧0前言低氮分级燃烧技术起源于美国20世纪50年代的燃煤电厂。

在水泥行业，从80年代开始，随着水泥预分解技术的日趋成熟，开始开发应用该技术，实现对水泥生产过程中产生的NOx 减排。

为落实国家《“十二五”节能减排综合性工作方案》要求，降低水泥窑系统氮氧化物排放浓度，国内水泥企业和设计院所纷纷研究开发分级燃烧技术并投入实际应用，取得良好效果。

该技术属一次性投资，不增加生产线运行成本，但对操作要求较高，通过操作优化也有利于改善系统运行状况。

本文对分级燃烧技术方案作一些介绍，并结合实例对使用效果进行分析和研讨。

低氮分级燃烧技术原理和减排目标1.1技术原理燃料分级燃烧是指在烟室和分解炉之间建立还原燃烧区，将原分解炉用燃料的一部分均布到该区域内，使其缺氧燃烧以便产生CO 、CH 4、H 2、HCN 和固定碳等还原剂。

这些还原剂与窑尾烟气中的NOx 发生反应，将NOx 还原成N 2等无污染的惰性气体。

此外，煤粉在缺氧条件下燃烧也抑制了自身燃料型NOx 产生，从而实现水泥生产过程中的NOx 减排。

主要化学反应过程如下：2CO +2NO →N 2+2CO 22H 2+2NO →N 2+2H 2O N +NO →N +…设计思想水泥熟料生产线分级燃烧脱硝减排技术应用朱永礼（海螺集团水泥有限公司，安徽芜湖241070）摘要：为降低水泥窑系统氮氧化物排放浓度，国内水泥企业和设计院所纷纷研究开发分级燃烧技术并投入实际应用，取得良好效果。

对分级燃烧技术方案作一些介绍，并结合实例对使用效果进行分析和研讨。

关键词：分级燃烧脱硝应用分析中图分类号：TQ 172.621文献标识码：B文章编号：1007-6344（2013）09-0118-041Hi 21.2119 Calcination煅烧/技术（1）对窑尾烟室入炉烟气进行整流，将上升烟道改造成方形，同时，将上升烟道的直段延长，使窑内烟气入炉流场稳定，降低入炉风速；（2）在上升烟道与分解炉锥部连接处设计弧面扬料台，防止塌料现象发生，同时易于生料与气流的混合；（3）在分解炉锥部设计脱氮还原区，将分解炉煤粉分4点、上下2层喂入，增加了燃烧空间。

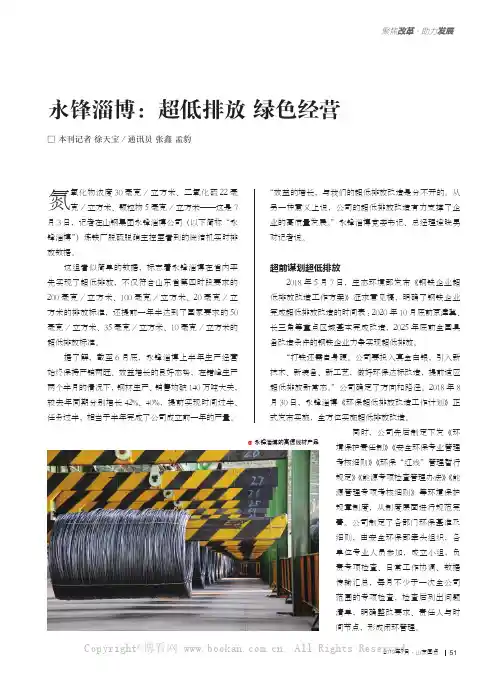

聚焦改革·助力发展512019年7月·山东国资□ 本刊记者 徐天宝／通讯员 张鑫 孟豹氮氧化物浓度30毫克/立方米、二氧化硫22毫克/立方米、颗粒物5毫克/立方米——这是7月3日，记者在山钢集团永锋淄博公司（以下简称“永锋淄博”）炼铁厂脱硫脱硝主控室看到的烧结机实时排放数据。

这组看似简单的数据，标志着永锋淄博在省内率先实现了超低排放，不仅符合山东省第四时段要求的200毫克/立方米、100毫克/立方米、20毫克/立方米的排放标准，还提前一年半达到了国家要求的50毫克/立方米、35毫克/立方米、10毫克/立方米的超低排放标准。

据了解，截至6月底，永锋淄博上半年生产经营始终保持产销两旺、效益增长的良好态势，在错峰生产两个半月的情况下，钢材生产、销售均破140万吨大关，较去年同期分别增长42%、40%，提前实现时间过半、任务过半，相当于半年完成了公司成立前一年的产量。

“效益的增长，与我们的超低排放改造是分不开的。

从另一种意义上说，公司的超低排放改造有力支撑了企业的高质量发展。

”永锋淄博党委书记、总经理逄晓男对记者说。

超前谋划超低排放2018年5月7日，生态环境部发布《钢铁企业超低排放改造工作方案》征求意见稿，明确了钢铁企业完成超低排放改造的时间表：2020年10月底前京津冀、长三角等重点区域基本完成改造，2025年底前全国具备改造条件的钢铁企业力争实现超低排放。

“打铁还需自身硬。

公司要投入真金白银，引入新技术、新装备、新工艺，做好环保达标改造，提前适应超低排放新常态。

”公司确定了方向和路径。

2018年8月30日，永锋淄博《环保超低排放改造工作计划》正式发布实施，全方位实施超低排放改造。

同时，公司先后制定下发《环境保护责任制》《安全环保专业管理考核细则》《环保“红线”管理暂行规定》《能源专项检查管理办法》《能源管理专项考核细则》等环境保护规章制度，从制度层面进行规范完善。

公司制定了各部门环保基准及细则，由安全环保部牵头组织，各单位专业人员参加，成立小组，负责专项检查、日常工作协调、数据传输汇总，每月不少于一次全公司范围的专项检查，检查后列出问题清单，明确整改要求、责任人与时间节点，形成闭环管理。

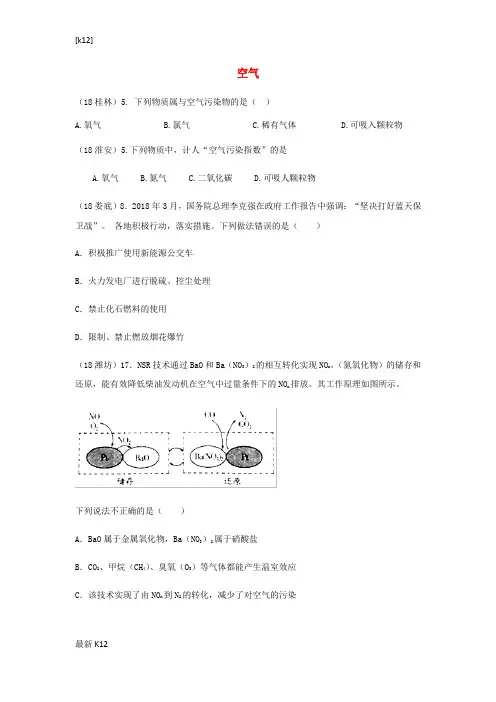

空气（18桂林）5. 下列物质属与空气污染物的是（）A.氧气B.氯气C.稀有气体D.可吸入颗粒物（18淮安）5.下列物质中，计人“空气污染指数”的是A.氧气B.氮气C.二氧化碳D.可吸人颗粒物（18娄底）8．2018年3月，国务院总理李克强在政府工作报告中强调：“坚决打好蓝天保卫战”。

各地积极行动，落实措施。

下列做法错误的是（）A．积极推广使用新能源公交车B．火力发电厂进行脱硫、控尘处理C．禁止化石燃料的使用D．限制、禁止燃放烟花爆竹（18潍坊）17．NSR技术通过BaO和Ba（NO3）2的相互转化实现NO x，（氮氧化物）的储存和还原，能有效降低柴油发动机在空气中过量条件下的NO x排放。

其工作原理如图所示。

下列说法不正确的是（）A．BaO属于金属氧化物，Ba（NO3）2属于硝酸盐B．CO2、甲烷（CH4）、臭氧（O3）等气体都能产生温室效应C．该技术实现了由NO x到N2的转化，减少了对空气的污染D．还原时发生反：5CO+Ba（NO3）2N2+BaO+5CO2，其中N、C、Ba三种元素的化合价在反应前后均发生改变（18黔南）10.(3分)汽车尾气排放的有毒气体可在“催化转化器”中转化为无污染的气体。

下图为微观反应示意图，请回答:(1)该微观反应过程中出现了_______种氧化物；(2)该反应的化学方程式为_______；(3)该反应前后原子的种类和个数均________(选填“减少”、“不变”或“增加”)。

（18黄石）35. (5分)汽车尾气催化转换器可减少有害气体的排放，其中某一反应过程的微观变化如图所示。

请回答下列问题：(1)化学反应前后：物质总质量是否发生改变? _____ (选镇“是”或“否”)；种类发生改变的微粒是_____ ( 选填“分子”或“原子”)。

(2)丙微粒中碳元素的化合价为___________。

(3)已知丁是一种单质，则丁是___ ( 写化学式)。

(4)该反成的化学方程式为____________。

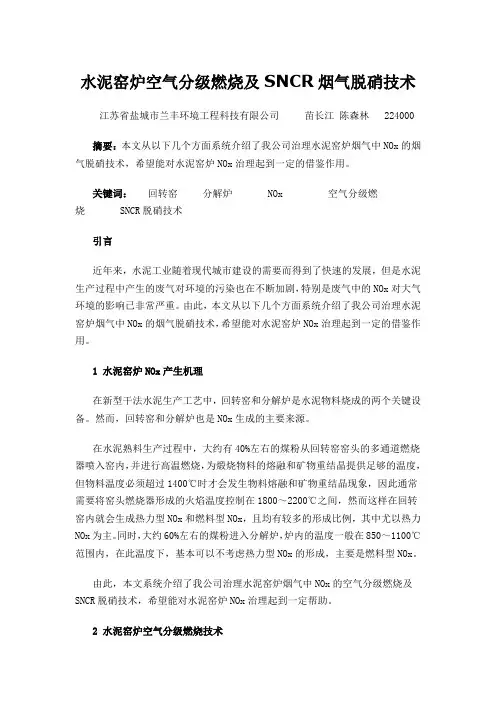

水泥窑炉空气分级燃烧及SNCR烟气脱硝技术江苏省盐城市兰丰环境工程科技有限公司苗长江陈森林 224000摘要：本文从以下几个方面系统介绍了我公司治理水泥窑炉烟气中NOx的烟气脱硝技术，希望能对水泥窑炉NOx治理起到一定的借鉴作用。

关键词：回转窑分解炉 NOx 空气分级燃烧 SNCR脱硝技术引言近年来，水泥工业随着现代城市建设的需要而得到了快速的发展，但是水泥生产过程中产生的废气对环境的污染也在不断加剧，特别是废气中的NOx对大气环境的影响已非常严重。

由此，本文从以下几个方面系统介绍了我公司治理水泥窑炉烟气中NOx的烟气脱硝技术，希望能对水泥窑炉NOx治理起到一定的借鉴作用。

1 水泥窑炉NOx产生机理在新型干法水泥生产工艺中，回转窑和分解炉是水泥物料烧成的两个关键设备。

然而，回转窑和分解炉也是NOx生成的主要来源。

在水泥熟料生产过程中，大约有40%左右的煤粉从回转窑窑头的多通道燃烧器喷入窑内，并进行高温燃烧，为煅烧物料的熔融和矿物重结晶提供足够的温度，但物料温度必须超过1400℃时才会发生物料熔融和矿物重结晶现象，因此通常需要将窑头燃烧器形成的火焰温度控制在1800～2200℃之间，然而这样在回转窑内就会生成热力型NOx和燃料型NOx，且均有较多的形成比例，其中尤以热力NOx为主。

同时，大约60%左右的煤粉进入分解炉，炉内的温度一般在850～1100℃范围内，在此温度下，基本可以不考虑热力型NOx的形成，主要是燃料型NOx。

由此，本文系统介绍了我公司治理水泥窑炉烟气中NOx的空气分级燃烧及SNCR脱硝技术，希望能对水泥窑炉NOx治理起到一定帮助。

2 水泥窑炉空气分级燃烧技术2.1 基本原理水泥窑炉空气分级燃烧是目前最为普遍的降低NOx排放的燃烧技术之一。

其基本原理如图（一）所示：将燃烧所需的空气量分成两级送入，使第一级燃烧区内过量空气系数小于1，燃料先在缺氧的富燃料条件下燃烧，使得燃烧速度和温度降低，从而降低了热力型NOx的生成。

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制锅炉污染物排放，防治大气污染，国家环保部制定《锅炉大气污染物排放标准》。

作为PM2.5的重要前物，氮氧化合物（NOX）成为大气污染治理的重中之重。

锅炉在燃烧过程中所产生的氮的氧化物主要为NO和NO2，通常把这两种氮的氧化物通称为氮氧化物NOx。

煤炭、天然气、重油等天然矿物燃料在燃烧过程中生成的氮氧化物中，NO占90%，其余为NO2。

新版《锅炉大气污染物排放标准》(GB 13271-2014)要求2017年4月1日后在用锅炉须由现行标准的氮氧化物排放量≤200mg/m³降低至排放量≤80mg/m³，新建锅炉由现行标准的氮氧化物排放量≤80 mg/m³降低至排放量≤30mg/m³。

为了进一步减少氮氧化物排放，改善空气质量，全国各地区在满足国家标准的同时，还陆续出台更为严格的地方标准。

本文汇总各地的《锅炉大气污染物排放区域NOx指标(mg/m³)参考标准发布日期新建在用北京30 80 DB11-139-2015 2015 天津80 150 DB12-151-2016 2016 郑州30 未明确郑州市2017年大气污染防治攻坚行动方案的通知2017西安、宝鸡、咸阳、渭南、铜川30 80陕西省环境保护厅关于燃气锅炉低氮排放改造控制标准的复函2017.5.22 山东核心区50重点区100一般区150其它200(2016.12.31 之前)七市执行150 其余执行200DB37 (征求意见稿)2017.11.29上海 50150(2019-12-31之前) 50(2020-1-1之后) DB31387-2017(征求意见稿) 2017杭州 50150DB201 （征求意见稿）DB201 （征求意见稿） 成都200400 GB 13271-20142014未明确30 (煤改气)关于优化环评审批促进燃煤锅炉提标改造的通知 2017.9重庆 200 400 DB 50/658-2016 2016 广东150200DB44 /765-2017 (征求意见稿)2017哈尔滨 150 150关于哈尔滨市执行火电厂 和锅炉大气污染物特别排 放限值的请示2017.9 重点地区 150 150GB 13271-2014 (重点地区) 2014其他区域 200 400 GB 13271-20142014为了实现清洁燃烧，目前我国降低锅炉燃烧中NOx 排放污染的技术措施可分为两大类：一类是炉内脱氮，另一类是尾部脱氮。

臭氧低温脱硫脱硝技术（LoTOx）目前烟气脱硝技术可分为干法和湿法两大类，其中干法脱硝中的选择性催化还原（SCR）和选择性非催化还原（SNCR）技术是市场应用最广（约占60%烟气脱硝市场）、技术最成熟的脱硝技术，其原理是向烟气中喷氨或尿素等含有NH?3自由基的还原剂，在高温下直接（或催化剂的协同下）与烟气中的NOx发生氧化还原反应，把NOx 还原成氮气和水。

但该技术也有其巨大的局限性，由于化学反应需要在高温下进行，而对于中小型锅炉以及工业锅炉来说，排烟温度远不能达到化学反应所需要的高温，因此低温烟气脱硝技术就成为市场的必须。

低温烟气脱硝技术以低温氧化技术（LoTOx）最为简单有效，由于烟气中的氮氧化物主要组成是NO（占95%），NO难溶于水，而高价态的NO2、N2O5等可溶于水生成HNO2和HNO3，溶解能力大大提高，很容易通过碱液喷淋等手段将其从烟气中脱出。

将烟气中的NO转化为高价态，需引入较强的氧化剂，在众多氧化剂中，臭氧是最环保清洁的强氧化剂，在高效转化NO至高价态的过程中不遗留任何二次污染物，另外不同于·OH、·HO2 等，工作环境恶劣，自由基存活时间非常短，能耗较高，O3的生存周期相对较长，将少量氧气或空气电离后产生O3，然后送入烟气中，可显著降低能耗。

臭氧脱硝原理臭氧具有仅次于氟的强氧化性，完全有能力将烟气恶劣环境中的NO氧化成高价态，提高烟气中氮氧化物的水溶性，从而通过湿法洗脱。

其中主要包括以下反应：NO+O3→NO2+O2 (1)NO2+O3→NO3+O2 (2)NO2+NO2→N2O4 (3)N2O4+O3→N2O5 (4)NO3+NO2→N2O5 (5)3NO2+H2O→2HNO3+NO (6)N2O5+ H2O→2HNO3 (7)利用臭氧将NO氧化为高价态的氮氧化物后，需要进一步地吸收。

常见的吸收液有Ca(OH)2、NaOH 等碱液。

不同的吸收剂产生的脱除效果会有一定的差异。

水泥行业、钢铁行业等氮氧化物消除的手段及工艺流
程。

水泥行业和钢铁行业是重要的氮氧化物（NOx）排放源。

以下是一些消除氮氧化物的常见手段和工艺流程：
1. 先进燃烧技术：采用高效燃烧器和燃烧控制系统，以优化燃烧过程，降低氮氧化物生成。

例如，通过调整燃烧室温度和燃烧床或炉内的空气流动，可以减少氮氧化物的形成。

2. 选择性催化还原（SCR）：这是一种常用的氮氧化物控制技术，通过将氨（NH3）或尿素注入催化剂床中，将NOx转化为氮气（N2）和水蒸气。

这种技术适用于高温烟气，如炉顶烟气和锅炉烟气。

3. 氨水喷雾吸收（ASAS）：这种技术通过将氨水或尿素溶液喷洒到烟气中，通过化学反应将NOx转化为无害物质。

该方法适用于中低温烟气，如干法熟料窑的尾气。

4. 低氮燃料使用：通过使用低氮燃料，如低氮煤、天然气等，可以减少燃料中的氮氧化物含量，从而减少排放。

5. 低氮燃烧器：采用专门设计的低氮燃烧器，可以减少氮氧化物生成。

这些燃烧器通常具有完善的燃烧控制系统，能够实现燃烧过程的优化和稳定。

6. 尾气再循环：回收高温烟气中的一部分，并将其再循环回炉或炉膛，可以降低燃烧温度和氧浓度，并减少氮氧化物生成。

7. 吸收和吸附技术：使用吸收剂或吸附剂，在烟气中捕获和去除氮氧化物。

这些剂可以是氨水、氨水溶液、活性炭等。

这些技术和工艺流程的选择取决于具体的应用场景和要求。

不同的行业和设备可能会采用不同的氮氧化物控制措施。

低NOx燃烧技术在天津石化6号炉上的应用【摘要】天津石化6号炉通过更换水平浓淡燃烧器及新增两层高位燃尽风，使炉内燃烧火焰拉长，使得煤粉在炉内的燃烧控制在过量空气系数λ>1或λ<1的情况下，从而控制NOx的生成。

【关键词】水平浓淡燃烧器燃尽风天津石化热电厂#6炉为410t/h锅炉机组，杭州锅炉厂生产的NG-410/9.8-M6型燃煤、高压、自然循环、固态排渣炉。

燃烧器为直流燃烧器，四角切圆燃烧方式，从下至上共布置三层一次风煤粉燃烧器喷口，五层二次风喷口，一层三次风喷口。

采用钢球磨煤机中间储仓式热风送粉制粉系统，每台锅炉配有两台磨煤机。

锅炉设计煤种为烟煤。

目前锅炉氮氧化物排放量一直处于较高水平，平均NOx排放值基本在650mg/Nm3以上，未能达到国家排放标准。

因此有必要对锅炉的燃烧系统整体进行“节能减排”技术改造。

1 详细改造方案1.1 采用高位燃尽风系统将有组织燃烧风量沿炉膛垂直方向分级供入，主燃区有组织空气量与理论空气量的比值由原来λp=1.2变为λp =0.84～0.9。

在主燃烧器上方布置8只燃尽风喷口，整个燃尽风喷口在燃烧器区上部相同的水冷壁角部位置开出燃尽风安装口，燃尽风量占总空气量约为25%，燃尽风喷口风速48m/s～50m/s。

各个燃尽风喷口的供风风道均由相对应的各角主二次风道引出分别向燃尽风喷口供风，保证供风阻力小，运行中燃尽风喷口风量均由各自独立的风门挡板及电动执行器进行自动控制。

1.2 主燃烧器区二次风喷口的设计主燃烧器区二次风喷口面积进行相应缩小，保证出口的二次风风速达到设计值。

保证最下层较大二次风喷口面积，使其具有较大出口二次风动量，起到在最下层托粉的作用，减少炉膛底部的掉渣量和大渣的含碳量。

二次风切圆布置没有改变，与原设计相同。

1.3 水平浓淡风煤粉燃烧器的设计采用高浓缩比水平浓缩低NOx煤粉燃烧器来改造一次风主燃烧器。

一次风煤粉气流在流经优化过百叶窗浓缩叶片后被分离，形成两股煤粉浓度不同的煤粉气流，强化出口气流着火和燃烧，并利用燃料水平分级燃烧原理有效降低着火初期的NOx生成量。

安徽脱硝工艺流程脱硝是指将燃煤电厂、燃油电厂等发电厂的烟气中的氮氧化物（NOx）转化为氮气（N2）的过程。

安徽脱硝工艺流程，主要包括选择性催化还原（SCR）工艺、选择性非催化还原（SNCR）工艺和低氮燃烧技术。

一、选择性催化还原（SCR）工艺SCR工艺是目前应用最广泛的脱硝技术之一、其基本原理是在合适的催化剂作用下，将烟气中的NOx与氨（NH3）发生反应生成氮气和水。

安徽脱硝工艺流程如下：1.催化剂的选择：选择合适的SCR催化剂，常见的催化剂有V2O5/WO3/TiO2、TiO2/WO3等。

2.催化剂的布置：在烟气脱硝系统中设置SCR催化剂层，通常为板式结构，以增加催化剂接触面积。

3.氨水喷射：将氨水喷射到烟气中，与烟气中的NOx发生反应。

氨水喷射的位置通常设置在SCR催化剂层的上游，以确保氨与NOx充分接触。

4.反应反应：NOx与NH3在SCR催化剂的作用下发生反应，生成氮气和水。

反应温度通常在250℃-400℃之间，较低的温度会提高脱硝效率，但会增加催化剂的使用量。

5.除尘：通过除尘设备，将烟气中的颗粒物去除，以保证排放达到标准。

6.控制系统：通过控制系统对脱硝工艺进行监控和调节，保持脱硝效率的稳定。

二、选择性非催化还原（SNCR）工艺SNCR工艺是一种不需催化剂的脱硝技术，通过在烟气中喷射氨气或尿素溶液，在高温条件下与烟气中的NOx反应，转化为N2和H2O。

安徽脱硝工艺流程如下：1.氨气或尿素溶液喷射：将氨气或尿素溶液喷射到烟气里，与烟气中的NOx反应。

喷射的位置通常设置在烟道的上游，以确保喷射物与烟气充分混合。

2.反应温度：SNCR工艺的反应温度较高，通常在900℃-1200℃之间。

3.反应时间：反应时间较短，通常在1-2s之间。

4.除尘：通过除尘设备，将烟气中的颗粒物去除，以确保排放达到标准。

5.控制系统：通过控制系统对脱硝工艺进行监控和调节，保持脱硝效率的稳定。

三、低氮燃烧技术低氮燃烧技术是通过改变燃烧方式和燃料配比，降低燃烧过程中的燃烧温度和氧气浓度，减少燃烧过程中生成的NOx。
