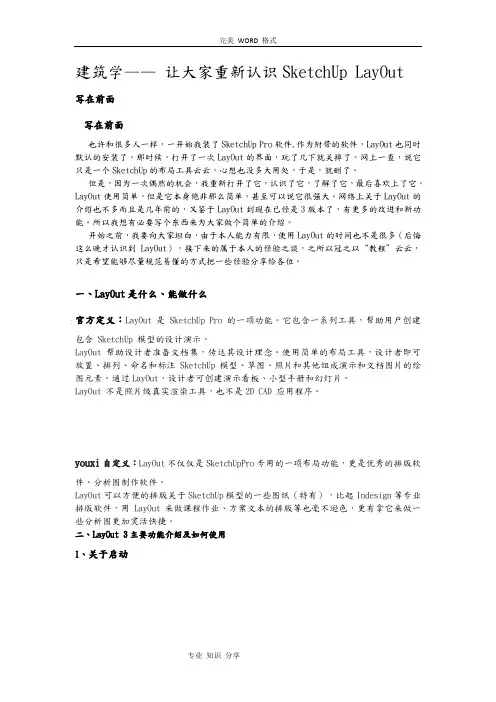

建筑学——让大家重新认识SketchUp LayOut
写在前面
写在前面
也许和很多人一样，一开始我装了SketchUp Pro软件,作为附带的软件，LayOut也同时默认的安装了。
那时候，打开了一次LayOut的界面，玩了几下就关掉了。
网上一查，说它只是一个SketchUp 的布局工具云云，心想也没多大用处，于是，就删了。
但是，因为一次偶然的机会，我重新打开了它，认识了它，了解了它，最后喜欢上了它。
LayOut使用简单，但是它本身绝非那么简单。
甚至可以说它很强大。
网络上关于LayOut的介绍也不多而且是几年前的，又鉴于LayOut到现在已经是3版本了，有更多的改进和新功能。
所以我想有必要写个东西来为大家做个简单的介绍。
开始之前，我要向大家坦白，由于本人能力有限，使用LayOut的时间也不是很多（后悔这么晚才认识到LayOut），接下来的属于本人的经验之谈，之所以冠之以“教程”云云，只是希望能够尽量规范易懂的方式把一些经验分享给各位。
一、LayOut是什么、能做什么
官方定义：LayOut 是 SketchUp Pro 的一项功能。
它包含一系列工具，帮助用户创建包含 SketchUp 模型的设计演示。
LayOut 帮助设计者准备文档集，传达其设计理念。
使用简单的布局工具，设计者即可放置、排列、命名和标注SketchUp 模型、草图、照片和其他组成演示和文档图片的绘图元素。
通过LayOut，设计者可创建演示看板、小型手册和幻灯片。
LayOut 不是照片级真实渲染工具，也不是2D CAD 应用程序。
youxi自定义：LayOut不仅仅是SketchUpPro专用的一项布局功能，更是优秀的排版软件、分析图制作软件。
LayOut可以方便的排版关于SketchUp模型的一些图纸（特有），比起Indesign等专业排版软件，用LayOut来做课程作业、方案文本的排版等也毫不逊色，更有拿它来做一些分析图更加灵活快捷。
二、LayOut 3主要功能介绍及如何使用
1、关于启动
打开layout 3图标或者，进入软件页面如下，
今日提示：一些layout的小技巧，可以点击下一个查看更多小技巧，或者可以让它下次启动不显示。
接下来选择要排版的纸张大小，单击打开就可以了。
小提示：
若默认的纸张中没有想要的纸张大小，没关系，随便选择一个然后进入文件》文稿设置》纸张》设置纸张大小和页边距。
如果存成模版，那么下次打开就可以直接选择自己设置的纸张大小了
LayOut界面介绍
2、关于工具栏
以上是各个工具，相信各位尝试过就懂，需要提出的是，工具旁若是有小三角形的说明此工具有未显示的类型工具。
不要看只有这几种工具，其实很强大,就看如何运用。
小提示：
线：这里的线是有锚点的线，不仅可以画直线也可以画各种曲线，用法和ps的钢笔有些类似。
例如下图13个图形均为第一根直线复制出来后调整出来的形状。
没错，都是同一根直线，但是可以有诸多的变化,这和Indesign又有些类似，但是调整起来更加方便灵活。
弧、矩形、圆、多边形：和线一样，变化多端。
特别说明一下，这个可以用来快速画饼图，可以做一些类似建筑功能面积比例等的分析图等，如下图
下图是矩形、圆、多边形的一些默认绘制的图形。
如果再进行编辑，只要想象力丰富，可以做出任何形状。
文本、标签、尺寸标注、删除：不多讲，一用就会。
样式吸管：举个例子，看图：为了让3号圆的样式和2号圆的样式相同，单击样式吸管,再单击2号圆，再单击3号圆就ok了。
拆分、组合：举例说明，
演示：相当于ppt的F5,演示后会全屏显示，长按左键做标记，单击左右键翻页。
页面工具：新建页面或者翻页。
3、关于工具面板
颜色面板：
小提示：
吸管：可以吸取屏幕上的颜色作为当前颜色；
颜色模式：几种不同的颜色选择模式；
颜色调节区：色相、饱和度、透明度等等的选取；
自定义色板：可以选择自己常用的颜色到自定义色板，方便重复使用。
从当前颜色拖到此处即可。
图片颜色模式：
如图，可以选择硬盘上的图片，吸取其中的颜色使用。
形状样式面板：
如下两张图，可以控制形状的各种样式，拖拽形状周围的蓝色点，可以进行多种变形。
SkethUp模型面板：这个是Layout结合SketchUp所特有的功能，是Indesign等其他排版工具所没有的。
下图是sketchup中的文件（来源于网络模型）。
导入LayOut的方式有很多，可以在SketchUp中发送到layOut，也可以保存skp文件后，直接把文件拖入LayOut中。
先来功能介绍，看图：
接下来是重点提示，也是LayOut强大之处。
引用更新：首先，从外部导入到LayOut中的文件可以分为两种，引用和嵌入。
引用，就是文件还是外部的文件，LayOut只是链接这个文件，只要这个文件有修改，LayOut中这个文件也可以更新显示。
嵌入，就是这个文件已经进入LayOut，和源文件没有链接关系，源文件改了，LayOut不会更改。
举个引用的例子：
下图是sketchup导入LayOut的文件，引用关系。
有时候，方案文本已经做好，但是因为各种原因，要更改设计（以在建筑前加一棵树为例），常规方法我们得从SketchUp重新导图，再来一一改文本中引用该图的地方，调整大小位置等很是麻烦。
但是用LayOut排版就不用如此麻烦啦，如图：更改完设计，Ctrl+S一下，然后在LayOut中更新一下，就ok了。
关于如何更新，有以下两种方法。
若是LayOut中只引用了一次，那么可以在引用的地方单击右键更新引用即可，若是多处引用，可以文件》文稿设置》引用》过期文件》升级即可。
引用了这张图的地方都会修改，大大减少了重复劳动。
还有更厉害的，若是在排版的时候觉得这个角度不佳等，可以直接双击它，调整视角！完了在空白处单击退出。
这个在做一些三维分析图调整时极其有用（后面具体展开）。
再讲一个重点内容：剪切蒙版
关于蒙版不多讲。
我要讲的是剪切蒙版在LayOut中的应用。
不管是课程设计也好，方案文本也罢，都有效果图等图片需要排版，那么怎么样才可以做出好的版面呢？除Indesign等软件，LayOut同样是很好的选择。
这时剪切蒙版就要用到了。
如图，导入三张图片（本人大三实习时做的模型）为例
有时我们需要稍微调整一下大小和位置关系，首先用矩形（也可以是前面所讲的任何形状）画好排版布局（例子而已，不代表美观），如图然后把图片大致放到矩形中，如图选择图片和矩形，单击右键，创建剪切蒙版，调整一下，搞定。
做好剪切蒙版以后，如果对排版不满意，可以再次调整，有用捕捉功能的LayOut让你的版面更具设计感。
重要的是LayOut把方案和文本排版通过链接在一起，改方案不再那么麻烦啦！设计改了，只要把最新的文件（比如图片文件）覆盖掉原来的文件，再在LayOut中更新引用就全搞定了。
尺寸样式面板、文字样式面板：
这两个面板比较简单，主要是调整尺寸和文字的样式的，如字体样式、大小等等，不讲了。
剪贴簿面板：相当于LayOut矢量素材库，而且可以分二维三维的，甚至可以随意调整角度大小和自定义,是做分析图的法宝。
界面如下：
这里三维箭头是sketchup做的，正如上面所说，双击进入还可以像sketchup窗口一下操作它，很方便。
比如你可以这样，做一些概念方案给你的老师或主管看方案，
或者做一些直观的分析图。
用Layout来做，那么在打印前你随时都可以方便的修改，因为随时可以做各种调整，一切就是这么简单！
当然,还可以自己做各种二维三维的剪贴簿素材，保存剪贴簿中以方便下次使用，让自己的分析图丰富多彩。
页面和图层：
页面面板很容易理解，图层面板有两个要点。
第一，layout中图层和页面是并列关系，不是图层中有页面，也不是页面中有图层。
第二，共享图层，画在这个层上面的东西会在所有页面上显示。
通常把文本的图框画在这个层上面，那就不拍改啦，和Indesign中的主页概念相类似。
下面是例子：
第一页
第二页和第三页
工具向导面板：一些工具的使用介绍，可以加深理解和学习。
