十七张图讲解高压开关柜安装流程及注意事项,太专业了!

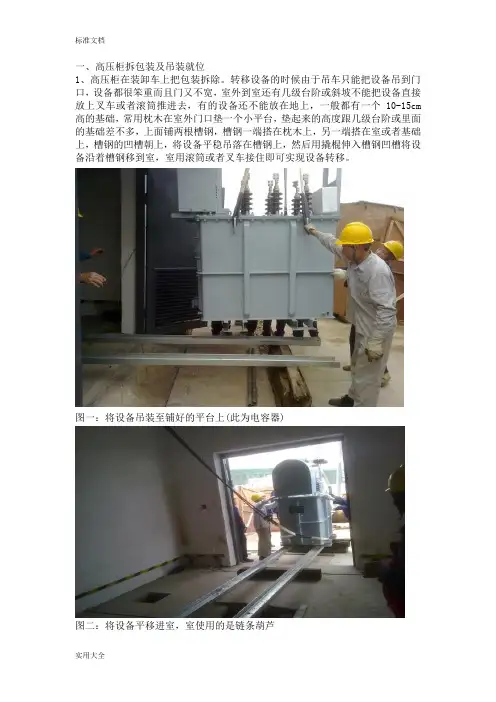

一、高压柜拆包装及吊装就位1、高压柜在装卸车上把包装拆除。

转移设备的时候由于吊车只能把设备吊到门口，设备都很笨重而且门又不宽，室外到室还有几级台阶或斜坡不能把设备直接放上叉车或者滚筒推进去，有的设备还不能放在地上，一般都有一个10-15cm 高的基础，常用枕木在室外门口垫一个小平台，垫起来的高度跟几级台阶或里面的基础差不多，上面铺两根槽钢，槽钢一端搭在枕木上，另一端搭在室或者基础上，槽钢的凹槽朝上，将设备平稳吊落在槽钢上，然后用撬棍伸入槽钢凹槽将设备沿着槽钢移到室，室用滚筒或者叉车接住即可实现设备转移。

图一：将设备吊装至铺好的平台上(此为电容器)图二：将设备平移进室，室使用的是链条葫芦二、10KV高压柜就位及拼装图三：高压柜全部就位后就是这样歪歪斜斜的，注意两排高压柜之间也有槽钢1、找准主屏位置，一般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正一般以三点一线的方法，即穿墙套管B相中心、主屏B相进线中心和主屏前盖板中心。

图四：这是在找主屏的中心，位置找准了之后记得打水平。

2、多排高压柜之间是以母线桥连接，先将靠主变进线侧的高压柜位置定位好，再次利用四点一线的方法找齐母线桥对侧的高压柜，则对侧的高压柜以母线桥高压柜为基准找齐对正，如此一来，不论有多少高压柜都能把位置找准。

此时要注意的一点就是，母线桥连接的两排高压柜是要反相序的，一定要注意，这个情况一般是与生产厂家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要厂家做出相应的整改。

图五：这是母线桥两端，注意相序。

图六:这图可以看出来反相序了3、主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。

4、将其他高压柜朝主屏靠拢。

5、高压柜与高压柜之间是靠连接屏螺丝卡紧的，前后都有，当高压柜就位后，打开高压柜前后柜门以及母线室门板以及顶盖门板。

连屏过程中切记要一块一块的朝主屏靠拢连紧，有的为了省事先把前柜门的连屏螺丝拧紧完再拧紧后柜门的，这样做有个弊端，因为现在市场上的高压柜五花八门，质量也参差不齐，每一个高压柜之间的配合不一定那么紧密，前柜门卡紧了后后柜门不一定对的上，如果其中有高压柜连接不好，要立即处理，不然就是痛苦的返工。

高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。

2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。

3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。

二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。

2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。

3. 旋转面板上的分合闸转换开关，使断路器合闸。

三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。

2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。

3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。

4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。

5、只有当接地开关分闸后，手车才能被插入到工作位置。

6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。

7、只有当手车在试验或工作位置时，断路器才能被操作。

8、只有当断路器分闸后，手车才能移动。

9、手车在工作位置时，二次插件被锁定不能拔除。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

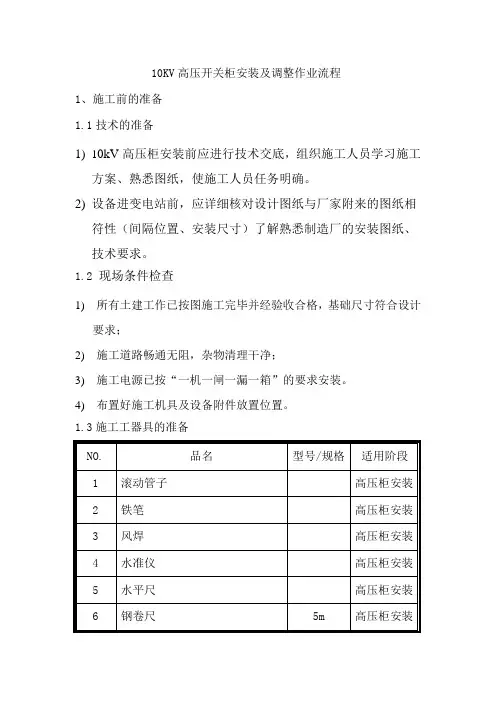

10KV高压开关柜安装及调整作业流程1、施工前的准备1.1技术的准备1)10kV高压柜安装前应进行技术交底，组织施工人员学习施工方案、熟悉图纸，使施工人员任务明确。

2)设备进变电站前，应详细核对设计图纸与厂家附来的图纸相符性（间隔位置、安装尺寸）了解熟悉制造厂的安装图纸、技术要求。

1.2现场条件检查1)所有土建工作已按图施工完毕并经验收合格，基础尺寸符合设计要求；2)施工道路畅通无阻，杂物清理干净；3)施工电源已按“一机一闸一漏一箱”的要求安装。

4)布置好施工机具及设备附件放置位置。

1.3施工工器具的准备1.4主要工序及施工要求1.4.1设备开箱检查1)根据货单及装箱单核对、检查、设备完整性、元件无锈蚀﹑瓷件及绝缘件无裂纹及破损，出厂合格证及技术资料齐全，设备开箱须有甲方代表在场，并按规定的表格详细填写开箱记录表，各相关方签字认可。

2)开箱若发现设备有破损和缺陷,应即通知物资部门及供货商共同做好记录，确定处理意见并签名认可。

3)设备开箱后应立即运到室内存放，若不能立即运到室内的应做好防雨措施，以免设备淋雨后受潮影响绝缘性。

4)零星材料、配备件入室后应做好标识。

1.4.2开关柜安装按设计的排列顺序将开关柜放置在基础上，按安装要求调整位置，并螺栓进行柜间连接，柜的垂直度小于 1.5/1000mm，水平偏差相邻两盘顶部应小于2mm，成列盘顶部应小于5mm。

1.4.3安装主母线1)先把套管安装在母线室分隔扳上，用清洁干燥的软布擦拭母线，检查绝缘是否损伤，清除油脂和所沾的污物。

2)依次逐柜安装母线，然后将各段母线与分支母线用螺栓连接。

3)母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧。

4)贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。

5)螺栓受力应均匀，不应使电器的接线端子受到额外应力。

6)母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。

高压开关柜安全操作章程
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。

2、打开接地刀锁。

取下“禁止合闸”警示牌。

3、逆时针操作，拉开接地刀。

4、检查接地指示在断开位置。

5、锁上接地刀锁。

6、打开开关锁。

7、逆时针操作将开关合上，然后顺时针反向蓄能操作。

8、检查三个指示灯在亮的状态。

9、锁上开关锁。

二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。

2、检查三个指示灯在亮的状态。

3、用手按停电开关，听到开关动作声为止。

4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。

5、打开接地刀锁。

6、顺时针操作，合上接地刀。

7、检查接地指示在接地状态。

挂上“禁止合闸”警示牌。

三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。

2、跨班完成的操作记录于《操作记录表》内。

3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。

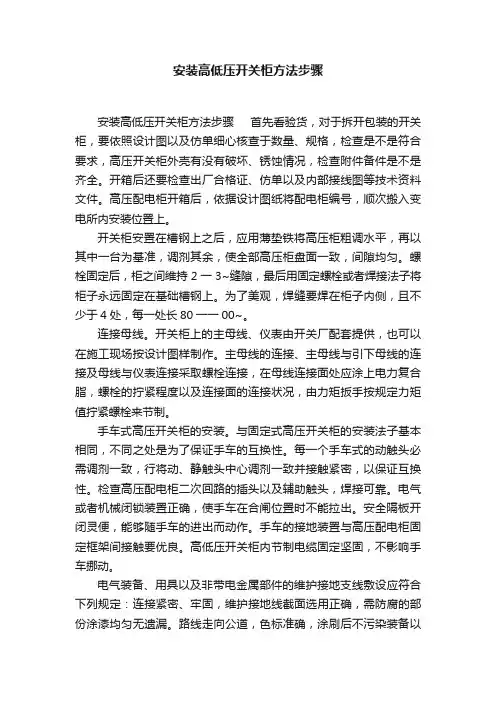

安装高低压开关柜方法步骤安装高低压开关柜方法步骤首先看验货，对于拆开包装的开关柜，要依照设计图以及仿单细心核查于数量、规格，检查是不是符合要求，高压开关柜外壳有没有破坏、锈蚀情况，检查附件备件是不是齐全。

开箱后还要检查出厂合格证、仿单以及内部接线图等技术资料文件。

高压配电柜开箱后，依据设计图纸将配电柜编号，顺次搬入变电所内安装位置上。

开关柜安置在槽钢上之后，应用薄垫铁将高压柜粗调水平，再以其中一台为基准，调剂其余，使全部高压柜盘面一致，间隙均匀。

螺栓固定后，柜之间维持2一3~缝隙，最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。

为了美观，焊缝要焊在柜子内侧，且不少于4处，每一处长80一一00~。

连接母线。

开关柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。

主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接，在母线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状况，由力矩扳手按规定力矩值拧紧螺栓来节制。

手车式高压开关柜的安装。

与固定式高压开关柜的安装法子基本相同，不同之处是为了保证手车的互换性。

每一个手车式的动触头必需调剂一致，行将动、静触头中心调剂一致并接触紧密，以保证互换性。

检查高压配电柜二次回路的插头以及辅助触头，焊接可靠。

电气或者机械闭锁装置正确，使手车在合闸位置时不能拉出。

安全隔板开闭灵便，能够随手车的进出而动作。

手车的接地装置与高压配电柜固定框架间接触要优良。

高低压开关柜内节制电缆固定坚固，不影响手车挪动。

电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定：连接紧密、牢固，维护接地线截面选用正确，需防腐的部份涂漆均匀无遗漏。

路线走向公道，色标准确，涂刷后不污染装备以及建筑物。

检查配电柜“5防”连锁，功能齐全可靠。

大概流程是电器元件的安装位置与设计图纸符合，且安装牢固靠得住；1.一次线剖面积合乎图纸请求；2.一次线铜排连署处镀锡办理，且接触面积合乎请求；3.一次线连署螺丝紧固靠得住，接触电阻合乎请求；4.相序布置：正面看，从左到右、从上到下、从远到近为A、B、C；5.电气间隙大于一0mm，爬电距离大于25mm；6.地排以及零排要按图纸安装；7.各种微记粘帖齐备、不错；8.开关分合操作灵便靠得住，无阻止；9.二次线的接线与设计图纸符合，通电尝试无误；10.工频耐压：2kV/一min,不闪络，不击穿。

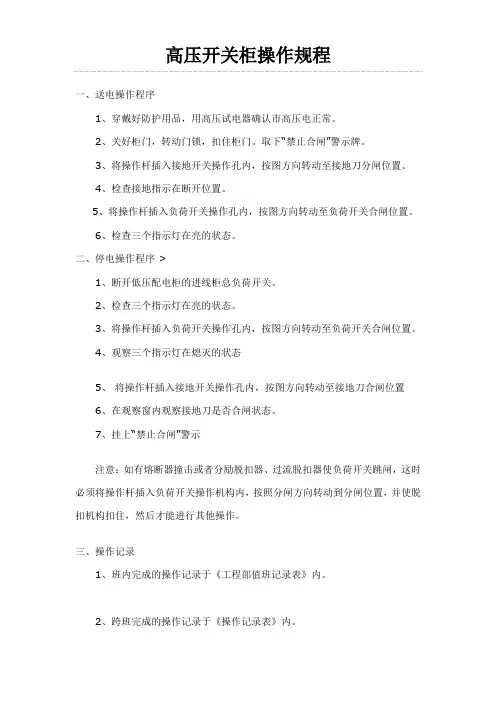

高压开关柜操作规程
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。

2、关好柜门，转动门锁，扣住柜门。

取下“禁止合闸”警示牌。

3、将操作杆插入接地开关操作孔内，按图方向转动至接地刀分闸位置。

4、检查接地指示在断开位置。

5、将操作杆插入负荷开关操作孔内，按图方向转动至负荷开关合闸位置。

6、检查三个指示灯在亮的状态。

二、停电操作程序 >
1、断开低压配电柜的进线柜总负荷开关。

2、检查三个指示灯在亮的状态。

3、将操作杆插入负荷开关操作孔内，按图方向转动至负荷开关合闸位置。

4、观察三个指示灯在熄灭的状态
5、将操作杆插入接地开关操作孔内，按图方向转动至接地刀合闸位置
6、在观察窗内观察接地刀是否合闸状态。

7、挂上“禁止合闸”警示
注意：如有熔断器撞击或者分励脱扣器、过流脱扣器使负荷开关跳闸，这时必须将操作杆插入负荷开关操作机构内，按照分闸方向转动到分闸位置，并使脱扣机构扣住，然后才能进行其他操作。

三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。

2、跨班完成的操作记录于《操作记录表》内。

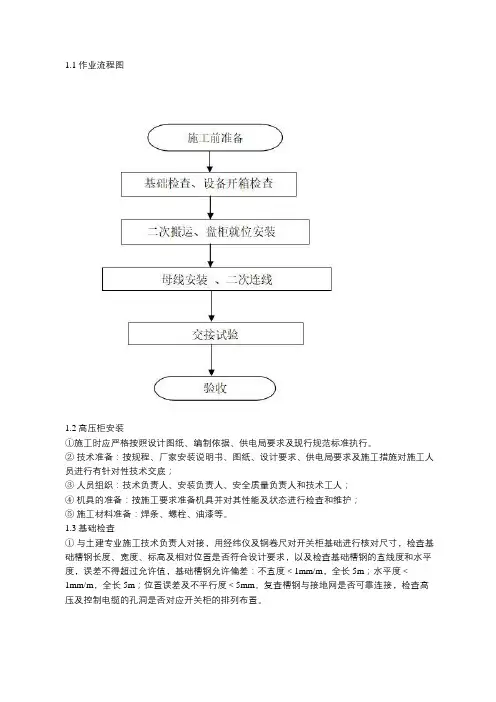

1.1作业流程图1.2高压柜安装①施工时应严格按照设计图纸、编制依据、供电局要求及现行规范标准执行。

②技术准备：按规程、厂家安装说明书、图纸、设计要求、供电局要求及施工措施对施工人员进行有针对性技术交底；③人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；④机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；⑤施工材料准备：焊条、螺栓、油漆等。

1.3基础检查①与土建专业施工技术负责人对接，用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值，基础槽钢允许偏差：不直度＜1mm/m，全长5m；水平度＜1mm/m，全长5m；位置误差及不平行度＜5mm。

复查槽钢与接地网是否可靠连接，检查高压及控制电缆的孔洞是否对应开关柜的排列布置。

②清除基础槽钢面上的灰砂锈迹，清除时避免破坏原有镀锌层，对已经破坏的镀锌层进行防腐处理。

测量基础槽钢的水平度和不直度，找出最高点，并标注高差，若影响施工质量则给予校正。

1.4设备到场开箱检验及二次搬运1.4.1设备到场开箱检验①确定设备到场时间，通知监理、甲方代表、设备运营商代表、施工方代表四方人员在规定的时间到达指定地点。

②开箱流程：③开箱验货注意事项：1）检查各个包装箱是否完好、到货数量是否与清单相符详细记录；2）使用工具得当、顺序合理、严禁暴力破坏、包装物统一收集；3）影响资料收集、随箱资料整理统计。

④设备检查时厂家、监理及业主代表应在现场。

检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。

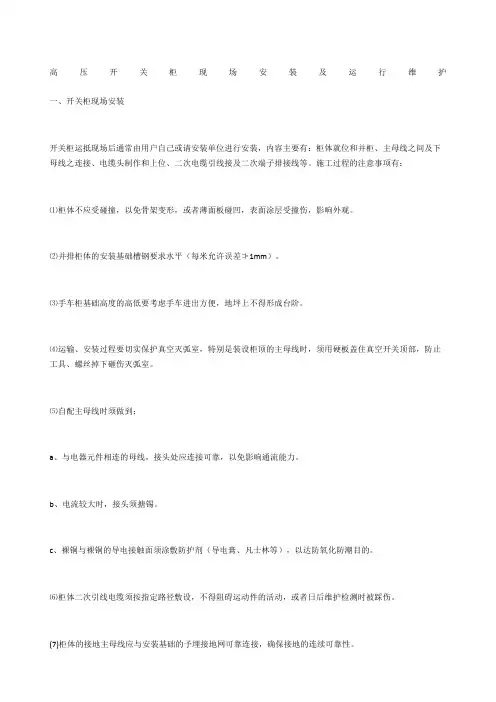

高压开关柜现场安装及运行维护一、开关柜现场安装开关柜运抵现场后通常由用户自己或请安装单位进行安装，内容主要有：柜体就位和并柜、主母线之间及下母线之连接、电缆头制作和上位、二次电缆引线接及二次端子排接线等。

施工过程的注意事项有：⑴柜体不应受碰撞，以免骨架变形，或者薄面板碰凹，表面涂层受撞伤，影响外观。

⑵并排柜体的安装基础槽钢要求水平（每米允许误差≯1mm）。

⑶手车柜基础高度的高低要考虑手车进出方便，地坪上不得形成台阶。

⑷运输、安装过程要切实保护真空灭弧室，特别是装设柜顶的主母线时，须用硬板盖住真空开关顶部，防止工具、螺丝掉下砸伤灭弧室。

⑸自配主母线时须做到；a、与电器元件相连的母线，接头处应连接可靠，以免影响通流能力。

b、电流较大时，接头须搪锡。

c、裸铜与裸铜的导电接触面须涂敷防护剂（导电膏、凡士林等），以达防氧化防潮目的。

⑹柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时被踩伤。

(7)柜体的接地主母线应与安装基础的予埋接地网可靠连接，确保接地的连续可靠性。

柜体安装工程完成后，按照电力部有关规程进行交接试验。

二、高压开关柜的运行维护注意事项⑴配电间应防潮、防尘、防止小动物钻入。

⑵所有金属器件应防锈蚀（涂上清漆或色漆），运动部件应注意润滑，检查螺钉有否松动，积灰需及时清除。

⑶观察各元件的状态，是否有过热变色，发了响声，接触不良等现象。

⑷对于真空断路器：a、有条件时应进行工频耐压，可间接检查真空度。

b、对于玻璃泡灭弧室，应观察其内部金属表面有无发乌，有无辉光放电等现象。

c、更换灭弧室时，应将导电杆卡住，不能让波纹管承受扭转力矩，导电夹与导电杆应夹紧连接。

d、合闸回路保险丝规格不能用得过大，保险丝的熔化特性须可靠。

e、合闸失灵时，须检查故障：电气方面可能是电源电压过低（压降太大或电源容量不够），合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，辅助开关调得角度不好，断电过早。

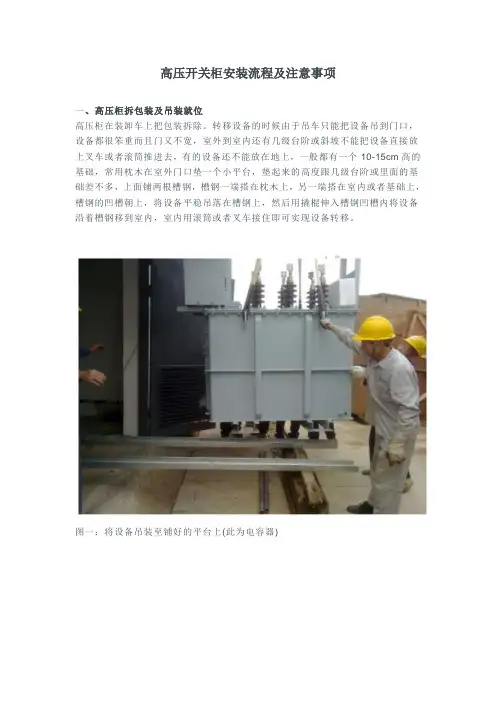

高压开关柜安装流程及注意事项一、高压柜拆包装及吊装就位高压柜在装卸车上把包装拆除。

转移设备的时候由于吊车只能把设备吊到门口，设备都很笨重而且门又不宽，室外到室内还有几级台阶或斜坡不能把设备直接放上叉车或者滚筒推进去，有的设备还不能放在地上，一般都有一个10-15cm高的基础，常用枕木在室外门口垫一个小平台，垫起来的高度跟几级台阶或里面的基础差不多，上面铺两根槽钢，槽钢一端搭在枕木上，另一端搭在室内或者基础上，槽钢的凹槽朝上，将设备平稳吊落在槽钢上，然后用撬棍伸入槽钢凹槽内将设备沿着槽钢移到室内，室内用滚筒或者叉车接住即可实现设备转移。

图一：将设备吊装至铺好的平台上(此为电容器)图二：将设备平移进室内，室内使用的是链条葫芦二、高压开关柜就位及拼装图三：高压柜全部就位后就是这样歪歪斜斜的，注意两排高压柜之间也有槽钢找准主屏位置，一般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正一般以三点一线的方法，即穿墙套管B相中心、主屏B相进线中心和主屏前盖板中心。

图四：这是在找主屏的中心，位置找准了之后记得打水平。

多排高压柜之间是以母线桥连接，先将靠主变进线侧的高压柜位置定位好，再次利用四点一线的方法找齐母线桥对侧的高压柜，则对侧的高压柜以母线桥高压柜为基准找齐对正，如此一来，不论有多少高压柜都能把位置找准。

此时要注意的一点就是，母线桥连接的两排高压柜是要反相序的，一定要注意，这个情况一般是设计院与生产厂家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要厂家做出相应的整改。

图五：这是母线桥两端，注意相序。

图六:这张图可以看出来反相序了主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。

将其他高压柜朝主屏靠拢。

高压柜与高压柜之间是靠连接屏螺丝卡紧的，前后都有，当高压柜就位后，打开高压柜前后柜门以及母线室门板以及顶盖门板。

连屏过程中切记要一块一块的朝主屏靠拢连紧，有的为了省事先把前柜门的连屏螺丝拧紧完再拧紧后柜门的，这样做有个弊端，因为现在市场上的高压柜五花八门，质量也参差不齐，每一个高压柜之间的配合不一定那么紧密，前柜门卡紧了后后柜门不一定对的上，如果其中有高压柜连接不好，要立即处理，不然就是痛苦的返工。

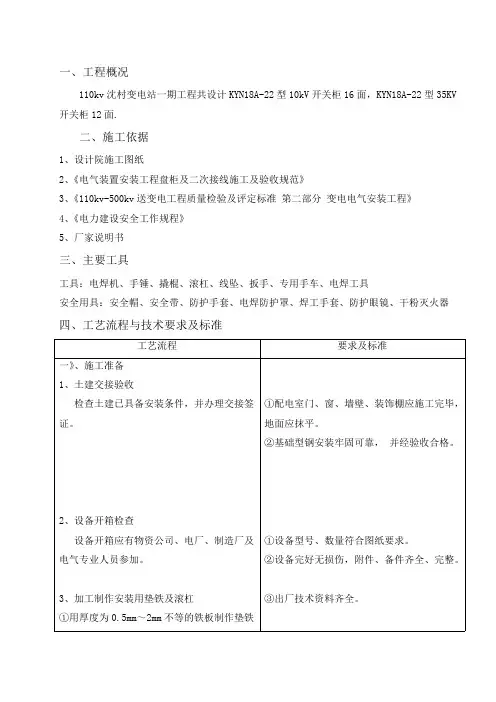

一、工程概况110kv沈村变电站一期工程共设计KYN18A-22型10kV开关柜16面，KYN18A-22型35KV 开关柜12面.二、施工依据1、设计院施工图纸2、《电气装置安装工程盘柜及二次接线施工及验收规范》3、《110kv-500kv送变电工程质量检验及评定标准第二部分变电电气安装工程》4、《电力建设安全工作规程》5、厂家说明书三、主要工具工具：电焊机、手锤、撬棍、滚杠、线坠、扳手、专用手车、电焊工具安全用具：安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、干粉灭火器四、工艺流程与技术要求及标准工艺流程要求及标准一》、施工准备1、土建交接验收检查土建已具备安装条件，并办理交接签证。

2、设备开箱检查设备开箱应有物资公司、电厂、制造厂及电气专业人员参加。

3、加工制作安装用垫铁及滚杠①用厚度为0.5mm～2mm不等的铁板制作垫铁①配电室门、窗、墙壁、装饰棚应施工完毕，地面应抹平。

②基础型钢安装牢固可靠，并经验收合格。

①设备型号、数量符合图纸要求。

②设备完好无损伤，附件、备件齐全、完整。

③出厂技术资料齐全。

②准备滚杠4、检查运输路径，确定合适的吊装方案5、配电室准备工作①清扫配电室地面②依据图纸用墨线打出每列柜的平齐线及端线。

垫铁大小在40mm×50mm左右,数量应满足施工要求.准备8根1500mm长φ50钢管.①运输道路应平坦，无障碍物。

②吊装口应满足盘柜尺寸要求。

基础型钢上不得有焊渣、水泥等防碍柜体安装的杂物。

①四列柜的端线要同时打出。

②黑线清晰，无重影，用30m钢卷尺核实与图纸要求一致。

二》、开关柜运输、吊装1、开关柜运至现场后，按安装顺序吊运至配电室。

2、开关小车与开关柜一体来货时，应将小车移出，放至不妨碍施工的位置。

3、用专用拖车或滚杠将开关柜体移至安装位置。

①运输过程中车辆驾驶要平稳，封车牢固可靠，且不能损伤设备。

②吊装由起重工配合，统一指挥。

①用专用运输手车移动开关小车。

设备安装调试一、施工前的管理1、施工技术准备施工技术是工程施工的重要保证，是确保质量的关键，是安全生产的必要手段。

因此，施工前我公司针对工程特点和设计要求，根据国家标准、规程、规范及招标方要求，组织技术人员进行施工图会审，读懂设计图纸，及时解决各种疑问；我公司进入现场施工前进行技术交底并记录完整备案，按规范、图纸要求编写施工作业指导书。

2、施工现场堪查施工前对建筑工程和设备进行检查，检查项目有：高压控制柜混凝土基础达到允许安装的强度，基础面水平，焊接构件的质量符合要求；预埋件及预留孔符合设计要求,预埋件牢固；通、排气设施应安装完毕；土建施工设施已拆除，场地清理干净，具有足够的施工场地，道路通畅；受电后无法进行装饰工作项目以及影响安全运行的工作施工完毕；高压开关柜基础型钢牢固固定，允许偏差满足设计及有关规范要求。

检查运输路径，确定合适的吊装方案。

测量放线定位，依据图纸用墨线打出每列柜的平齐线及断线，列柜的端线要同时打出。

墨线清晰、无重影，用钢卷尺核实与图纸要求一致。

二、施工过程及注意事项1、开箱检查保证配电设备的质量，与招标方共同进行开箱检查，填写设备开箱检查记录单。

高压开关柜有出厂价合格证和随带的技术文件、检验报告。

外观检查：包装完好，无碰撞损伤，开关柜的标牌、型号、规格及各项标识与设计相符，柜内元器件无损坏、丢失。

接线无脱落、脱焊。

2、开关柜运输、吊装开箱检查后，按安装顺序吊运至配电室。

在运输过程中车辆行驶平稳，封车牢固可靠，且不损伤设备。

开关小车与开关柜一体来货时，将小车移出，放置在不妨碍施工的位置。

用专用拖车或滚杠将开关柜体移至安装位置，开关柜摆放顺序符合设计图纸要求。

3、开关柜找正固定成排开关柜安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的偏差符合规定要求，先把每个柜调整到大致水平位置，使其柜边与所打墨线完全重合，然后再从左到右(或从右到左)精确地校正好第一个柜，再以第一个柜为标准依次校准其他各柜的安装位置；也可先找正两端的柜，然后拉一条水平线逐个进行调整，局部用薄铁片找平找正。

高压开关柜现场安装及运行维护高压开关柜是电力系统中重要的设备之一，具有承载和控制电能的作用。

在高压开关柜的现场安装和运行维护过程中，需要遵循一系列的操作步骤和注意事项，以确保其正常运行和安全使用。

下面将针对高压开关柜的现场安装和运行维护进行详细介绍。

一、现场安装：1.安装前准备在进行高压开关柜的现场安装之前，需要进行一系列的准备工作，包括确定安装位置、检查安装材料和工具是否齐全、制定具体的安装计划等。

2.安装位置选择选择适当的位置安装高压开关柜是非常重要的，应考虑以下因素：（1）与其他设备或建筑物的距离，以保证正常运行和维护；（2）通风和散热条件，以防止过热；（3）符合安全规范和建筑法规等要求。

3.安装步骤（1）确定底座位置并进行固定。

（2）安装柜体和门，确保柜体稳定并能够顺利关闭和打开。

（3）安装绝缘组件和导线，按照设计要求连接好各电气元件。

（4）安装接地设备，确保安全接地。

4.连接与测试在高压开关柜安装完成后，需要进行连接和测试，以确保其正常运行。

（1）连接电源和负荷线路，注意正确接线和固定。

（2）进行各项功能测试，如击穿电压试验、绝缘电阻测试等。

二、运行维护：1.设备运行高压开关柜的正常运行将直接影响到电力系统的安全和稳定性。

因此，在设备运行期间，需要注意以下几点：（1）定期对设备进行巡检，了解设备运行情况。

（2）注意设备的冷却和散热，确保设备不会过热。

（3）定期检查设备的接线和固定情况，确保其牢固可靠。

2.运行维护对高压开关柜进行定期的维护工作非常重要，可以延长设备的寿命并确保其正常运行。

（1）定期清洁设备，保持设备的表面和内部清洁。

（2）进行防腐蚀处理，对设备表面进行涂漆或其他防腐处理。

（3）定期检查和测试设备的电气性能，如绝缘电阻、局部放电等。

（4）定期对设备进行紧固，检查各个连接部位是否松动。

3.故障排除在设备运行过程中，可能会出现各种故障，需要及时进行排除。

（1）及时记录和报告故障情况，防止故障扩大。

高压开关柜的安装和运行维护分析 - 电力配电学问1.高压开关柜的安装高压开关柜安装的主要方面有：柜体就位和并柜、主母线之间及引下母线之连接、电缆头制作和上位、二次电缆引接及二次端子排接线等。

施工过程的留意事项有：(1)柜体不应受碰撞，以免骨架变形，或者薄面板碰凹，表面涂层受撞伤或擦伤，影响外观。

(2)并排柜体的安装基础槽钢要求水平(每米允许误差≯ｌｍｍ)。

(3)手车柜基础高度的凹凸要考虑手车进出便利，地坪上不得形成台阶。

(4)运输、安装全过程要切实爱护真空灭弧室，特殊是装设柜顶的主母线时，须用硬板盖住真空开关顶部，以防工具、螺丝掉下砸伤灭弧室。

(5)自配主母线时须做到：a．与电器元件相连的母线，接头须自然吻合，不能硬拉，以免电器产品导电体移位、变形，影响通流力量。

b．电流较大时，接头须搪锡。

c．探铜与探铜的导电接触面须涂敷防护剂(导电青、凡土林等)，以达防氧化防潮目的。

(6)柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时被踩伤。

柜体安装工程完成后，依据电力部有关规程进行交接试验，合格后办理验收移交手续，即可投入运行。

2.高压开关柜的运行维护(1)配电间应防潮、防尘、防止小动物钻入。

(2)全部金属器件应防锈蚀(涂上情漆或色漆)，运动部件应留意润滑，检查螺钉有否松动，积灰须准时清除。

(3)观看各元件的状态，是否有过热变色，发出响声，接触不良等现象。

(4)对于真空断路器：a．有条件时应进行工频耐压(只能加42KＶ)，既可间接检验真空度，又可作电压老练，很有好处。

b．对于玻璃泡灭弧室，应观看其内部金属表面有否发乌，有无辉光放电等现象。

c．更换灭弧室时，应将导电杆卡住，不能让波纹管承受扭转力矩。

d．合闸回路保险丝规格不能用得过大，保险丝的熔化特性须牢靠。

e．合闸失灵时，须检查故障：电气方面可能是合闸电源电压过低(压降太大或电源容量不够)，合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，帮助开关调得角度不好，断电过早。

电气高压开关柜的安装发表时间：2019-04-01T15:18:23.533Z 来源：《电力设备》2018年第29期作者：罗志辉冯健忠[导读] 摘要：电气系统能够正常运行，电气高压开关柜的安装在其中起到了极其重要的作用。

（广东番开电气设备制造有限公司广东广州 510931）（广州供电局有限公司黄埔供电局广东广州 510250）摘要：电气系统能够正常运行，电气高压开关柜的安装在其中起到了极其重要的作用。

电气高压开关柜安装过程复杂，因开关柜安装过程中涉及到操作人员与电气设备和高压设备的接触，加上现今电气高压开关柜安装技术还存在一定的不足，因此，电气高压开关柜的安装对安全性要求极高。

为确保人身安全，操作人员应该熟悉掌握电气高压开关柜的特点，安装步骤以及最重要的事故预防措施。

关键词：电气高压开关柜特点；安装步骤；事故预防措施；技术；电气高压开关柜的安装所需零件极多，安装步骤也极为复杂。

电气高压开关柜的安装对安全性要求高，因此进行组装的产品也应该符合一定的安装条件，金属零件也应带有防护层，确保操作人员的安全。

1电气高压开关柜的特点1.1组成特点高压开关柜主要由断路器与基本元件柜体两部分组成。

另外，通常开关柜会带有金属外壳，这主要是为起到防护和支撑的作用，这就要求开关柜外的金属外壳的刚度和机械强度够高。

较强刚度是为了防止因外力过大而造成变形，较高的机械强度也可使设备变得更加稳固。

当然，这都是为了操作人员的安全问题所实施的工作。

1.2安装特点基础型钢的选择也是电气高压开关柜安装的基础操作。

工业上一般选择槽钢作为基础型钢。

在实施一个工程之前，图稿与设计稿纸是必不可少的。

而电气高压开关柜的安装在安装之前就需要进行电气布置图，槽钢掩埋设计图和土建图的核查。

由于重力的影响，槽钢埋设位置应坐落于土建混凝土地坪承重基础上。

为了确保工程实施的效率，应该先进行预埋设，即第一次先将槽钢与固定件进行对应焊接，之后再进行第二次的施工。

基本定义高压开关柜结构、停送电、五防思维导图功能应用组成高压开关柜具有架空进出线、电缆进出线、母线联络等功能主要适用于发电厂、变电站、电力系统变电所、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所开关柜应满足交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成五防防止带负荷合闸防止带接地线合防止带电合接地线防止误入带电间隔防止带负荷拉刀闸高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置高压开关柜内的接地刀在合位时，小车断路器无法进合闸高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置主要结构柜体高压真空断路器储能机构小车接地刀开关综合保护器主要技术参数额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率柜体防护等级及符合的国家标准编号高压真 空断路器小车机构 储能机构 接地开关综合 保护器KYN28A-12型高压开关柜内部详细结构柜 体用铁板压制成型，为封闭式结构，设有仪表室、小车室、电缆室、母排室等，各室之间用铁板隔离，如图1所示。

仪表室安装有综合保护器、电流表、电压表等器件；小车室安装有小车、高压真空断路器；母排室安装三相母排；电缆室用于对外连接动力电缆所谓高压真空断路器是将其主触头安装在密闭的真空室内，当触头通断时其电弧无气体助燃，不至烧坏而经久耐用，同时，用绝缘材料做底座，以提高真空开关的绝缘性能，故称高压真空断路器将高压真空断路器安装在小车上，随小车运动，当顺时针摇动手柄时，小车进入柜内，载着真空断路器插入高压电路；逆时针摇动手柄时，小车退出柜内，带动真空断路器抽出高压电路由一台小电动机驱动弹簧储能，利用弹簧释放动能将真空断路器合闸 是一种作用于安全联锁的刀开关，当接地刀开关合上时高压柜门才能打开，否则，接地刀开关未合上时，高压柜门不能打开，起到安全联锁保护作用是一种微机保护器，由微处理器、显示屏、按键与外围电路所组成。
