硬盘录像机的图像格式和硬盘大小如何计算

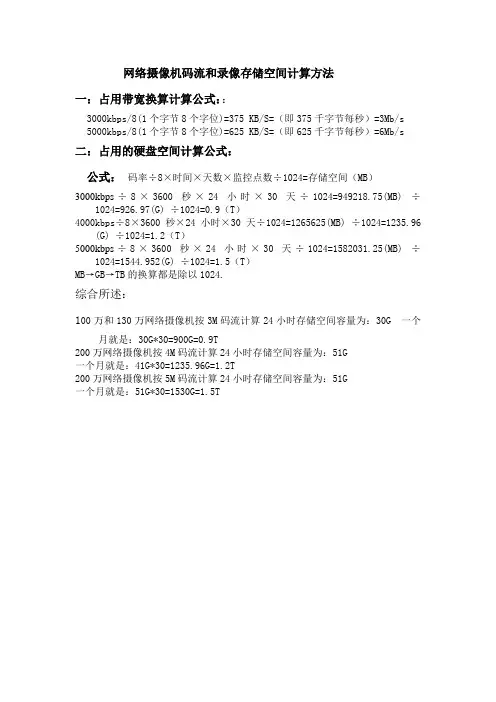

网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。

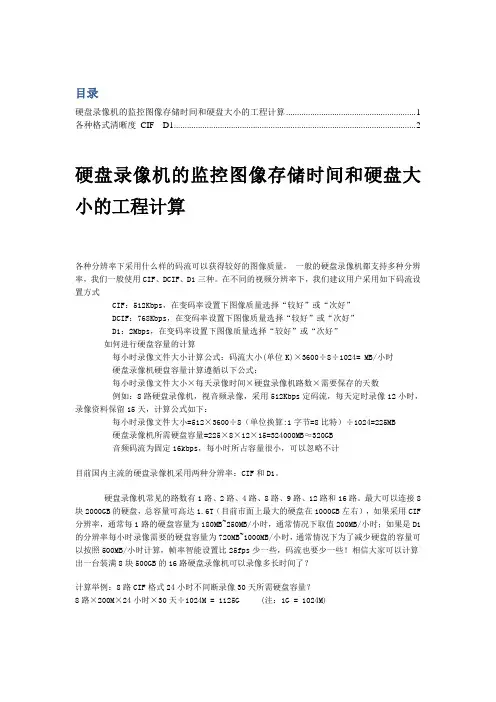

目录硬盘录像机的监控图像存储时间和硬盘大小的工程计算 (1)各种格式清晰度CIF D1 (2)硬盘录像机的监控图像存储时间和硬盘大小的工程计算各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小(单位K)×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8（单位换算:1字节=8比特）÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF 分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

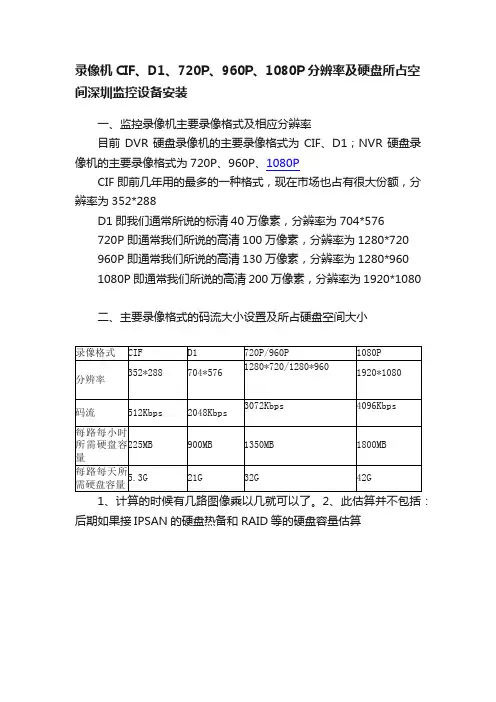

录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间深圳监控设备安装
一、监控录像机主要录像格式及相应分辨率
目前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080P
CIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288
D1即我们通常所说的标清40万像素，分辨率为704*576
720P即通常我们所说的高清100万像素，分辨率为1280*720
960P即通常我们所说的高清130万像素，分辨率为1280*960
1080P即通常我们所说的高清200万像素，分辨率为1920*1080
二、主要录像格式的码流大小设置及所占硬盘空间大小
1、计算的时候有几路图像乘以几就可以了。

2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算。

网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。

硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。

B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。

不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。

1KB=1024B；1MB=1024KB=1024×1024B。

其中1024=210。

1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。

一、监控录像机主要录像格式及相应分辨率目前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080PCIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288D1即我们通常所说的标清40万像素，分辨率为704*576720P即通常我们所说的高清100万像素，分辨率为1280*720960P即通常我们所说的高清130万像素，分辨率为1280*9601080P即通常我们所说的高清200万像素，分辨率为1920*1080二、主要录像格式的码流大小设置及所占硬盘空间大小1、计算的时候有几路图像乘以几就可以了。

2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算监控录像机所需硬盘容量计算器是一款非常实用的录像机所需磁盘空间计算工具，输入码流、通道数、天数和时间即可开始计算，欢迎下载体验。

我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps。

例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，硬盘录像机所需硬盘容量=316 GB。

每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数每小时录像文件大小=码流大小÷8×3600÷1024 单位：MB/小时 1G = 1024M常见录像格式的码流大小：QCIF：256Kbps CIF：512Kbps DCIF：768KbpsHalf_D1：768Kbps 4CIF：1536Kbps Full_D1：2048Kbps 720P：3096Kbps1080P：10240Kbps一般CIF格式一路一小时 225MB，D1格式的一路一小时900MB，720P格式的一路一小时1360MB1080P格式的一路一小时4500MB录像硬盘容量与天数与压缩方式、分辨率、帧率、录像方式、画面质量、是否带音频等有关根据码率计算公式先计算单个通道每小时所需要的存储容量S1 , 单位MByte。

安防监控系统硬盘录像机如何计算硬盘容量各种分辨率下采用什么样的码流可以获得较好的图像质量DS-8000HC嵌入式网络硬盘录像机支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和1 6路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps 少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

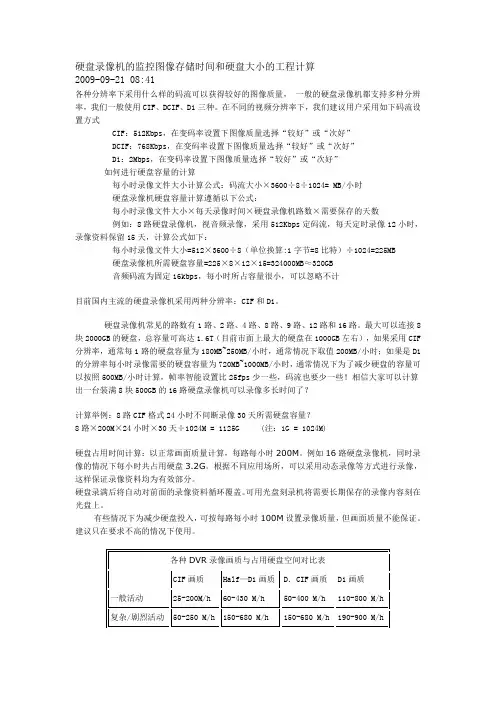

硬盘录像机的监控图像存储时间和硬盘大小的工程计算2009-09-21 08:41各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8（单位换算:1字节=8比特）÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF 分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

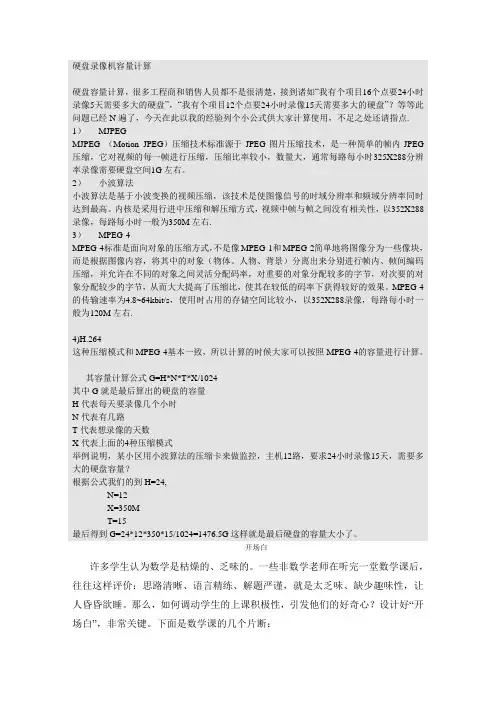

硬盘录像机容量计算硬盘容量计算，很多工程商和销售人员都不是很清楚，接到诸如“我有个项目16个点要24小时录像5天需要多大的硬盘”，“我有个项目12个点要24小时录像15天需要多大的硬盘”？等等此问题已经N遍了，今天在此以我的经验列个小公式供大家计算使用，不足之处还请指点.1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG 压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.4)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。

其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时N代表有几路T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用小波算法的压缩卡来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24,N=12X=350MT=15最后得到G=24*12*350*15/1024=1476.5G这样就是最后硬盘的容量大小了。

监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。

就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。

这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。

每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。

浅析存储空间大小与传输带宽的计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s 例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽) 即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽) 即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。

监控所需硬盘大小计算公式
1、220M(1个通道格式容量一般CIF为200多M)＊录像通道数＊每天录制小时数＊保存天数/1024=（需要的
2、硬盘计算公式＝码率×路数×3600（秒转换为小时）×24（24小时/天）×天数/1024/1024/8。

( 1024/1024/8)：由于码率的单位是kbps/s，将k转化为G需要除2个1024，将bps转为位需要除以8。

320*240的分辨率相当于VCD的格式，码率一般在448kbps/s。

每个数字硬盘录像机的硬盘＝448×16×3600×24×15/1024/1024/8＝1100G（约等于）
3、根据录像要求（录像类型、录像资料保存时间）计算一台硬盘录像机所需总容量
计算方法：
(1)计算单个通道每小时所需的存储容量q，单位Mbyte。

q=d÷8×3600÷1024
其中d是码率(即录像设置中的“位率/位率上限”)，单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m，单位Mbyte
m=q×h×D
其中 h是每天录像时间（小时）
D是需要保存录像的天数
码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G 码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G。

DVRNVR硬盘容量计算DVR（数字视频录像机）和NVR（网络视频录像机）是两种常见的视频录像设备，它们都使用硬盘来存储录像数据。

硬盘的容量计算对于选择合适的设备和规划存储空间非常重要。

1.DVR硬盘容量计算：DVR通常用于安防监控系统，它将连接的摄像头的视频信号转换为数字信号，并保存在硬盘上。

DVR硬盘容量的计算需要考虑以下几个因素：-分辨率：摄像头的分辨率会直接影响录像文件的大小。

常见的分辨率有720p和1080p。

通常情况下，分辨率越高，录像文件就越大。

- 帧率：帧率表示每秒钟录制的画面数量。

一般来说，30帧/秒（fps）的视频质量较好，但也会占用更多的存储空间。

-压缩方式：DVR通常支持多种视频压缩方式，如H.264、H.265等。

不同的压缩方式对录像文件大小的影响也不同。

为了计算DVR硬盘容量，我们需要明确以下几个参数：-每天录像的小时数：通常情况下，监控系统需要24小时不间断录像。

但也有些场景下只需要在白天或夜晚进行录像。

-录像文件的平均时长：DVR通常将录像分割为几分钟或几十分钟的小文件，这样可以方便后续的查询和管理。

-摄像头数量和分辨率：需要记录的摄像头数量和每个摄像头的分辨率。

-帧率和压缩方式：设置的帧率和压缩方式。

具体计算方法如下：1.计算每小时的录像文件大小：录像文件大小=摄像头数量×分辨率×帧率×压缩比其中，摄像头数量和分辨率是知道的，帧率和压缩比从设备的规格中获取。

2.计算每天的总录像文件大小：每小时的录像文件大小×每小时录像的小时数=每天的总录像文件大小3.计算需要的硬盘容量：需要的硬盘容量=每天的总录像文件大小×录像保存的天数需要注意的是，上述计算只是对于每台DVR设备的硬盘容量需求的初步计算。

如果有多台DVR设备，需要将每台设备的硬盘容量需求相加得到总的硬盘容量需求。

2.NVR硬盘容量计算：NVR是利用网络技术进行视频录像和管理的设备，存储录像数据的原理与DVR类似。

安防监控硬盘容量计算公式1.监控摄像头的数量：硬盘容量的需求与监控摄像头的数量成正比。

通常，每个摄像头需要占用一定的存储空间。

2.分辨率和图像质量设置：较高的分辨率和图像质量会占用更多的存储空间。

一般情况下，分辨率越高，图像质量越好，所需存储空间就越大。

3.视频压缩方式：现代的监控系统通常采用视频压缩方式来减少存储空间的占用。

最常见的压缩方式是H.264和H.265、H.265相对于H.264而言，在保证同等图像质量的情况下，可以节省更多的存储空间。

4.存储时间：根据需求，你可能需要保留不同的录像时间。

一般情况下，存储时间越长，所需存储空间就越大。

综合考虑以上因素，下面是一个常见的安防监控硬盘容量计算公式：硬盘容量（单位：TB）=摄像头数量×平均每天录像时间×每分钟录像数据量×365天×存储系数这个公式可以用来计算一年的存储需求。

其中每分钟录像数据量的计算公式为：每分钟录像数据量=每个摄像头的分辨率×每天录像时间×图像质量×压缩比存储系数通常是根据实际情况选择的，默认值为2举例来说，如果你有4个摄像头，每个摄像头的分辨率为1080p，每天录像时间为8小时，图像质量为60%，采用H.264压缩方式，存储时间为30天，那么根据上述公式计算得到的硬盘容量为：硬盘容量=4×8×60%×1920×1080×8×30×2/(8×1024×1024×1024)≈1.32TB 这个计算结果是一个估计值，实际需求可能会有所增加或减少。

需要注意的是，由于实际录像过程中的各种因素会影响实际存储需求，因此在计算硬盘容量时应该合理留出一定的余量，以确保足够的存储空间。

此外，当需要存储更长时间的录像时，需要相应地增加硬盘容量。

干货，监控硬盘容量的计算，不在为买多大硬盘烦恼很多时候我们安装监控不知道如何计算用多大监控硬盘，到底一个监控摄像头要买多大硬盘才是最合适的，今天和大家说下先了解下监控中这些常见名称到底是什么意思，搞清楚这些，你才好去算，如果经常调监控的会发现，软件平台里经常会出现这些，帧率、比特率、码流、分辨率、上行带宽、上行带宽等，先说下它们的概念。

1、帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图像等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数(fps)愈多，所显示的动作就会愈流畅。

2、比特率的概念比特率就是每秒数据传送的比特数，单位是bps.比特率越高，数据量就越大，比特率就是音视频信息经过压缩编码之后，数据需要多少个比特来表示。

比特率越高，比特率越高编码后的问价就越大，图像的质量就越好。

比特率的bit在计算机世界里，bit表示一个位宽，bps表示每秒传输的比特位。

而我们常常说的kb、M、G、T这个是按照字节来计算的，1kb就是1024个字节。

1个字节=8bit。

3、分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，704×576，1280×720，1920×1080。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3或16:9。

因此，对于静止的场景，可以用很低的码流获得较好的图像质量，而对于剧烈运动的场景，可能用很高的码流也达不到好的图像质量，所以结论是设置帧率表示您要的实时性，设置分辨率是您要看的图像尺寸大小，而码率的设置取决于摄像机及场景的情况，通过现场调试，直到取得一个可以接受的图像质量，就可以确定码流大小。

录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间⼀、监控录像机主要录像格式及相应分辨率⽬前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080PCIF即前⼏年⽤的最多的⼀种格式，现在市场也占有很⼤份额，分辨率为352*288D1即我们通常所说的标清40万像素，分辨率为704*576720P即通常我们所说的⾼清100万像素，分辨率为1280*720960P即通常我们所说的⾼清130万像素，分辨率为1280*9601080P即通常我们所说的⾼清200万像素，分辨率为1920*1080⼆、主要录像格式的码流⼤⼩设置及所占硬盘空间⼤⼩1、计算的时候有⼏路图像乘以⼏就可以了。

2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算监控录像机所需硬盘容量计算器是⼀款⾮常实⽤的录像机所需磁盘空间计算⼯具，输⼊码流、通道数、天数和时间即可开始计算，欢迎下载体验。

我们⼀般使⽤CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议⽤户采⽤如下码流设置⽅式CIF：512Kbps。

例如：8路硬盘录像机，视⾳频录像，采⽤512Kbps定码流，每天定时录像12⼩时，录像资料保留15天，硬盘录像机所需硬盘容量=316 GB。

每⼩时录像⽂件⼤⼩×每天录像时间×硬盘录像机路数×需要保存的天数每⼩时录像⽂件⼤⼩=码流⼤⼩÷8×3600÷1024 单位：MB/⼩时 1G = 1024M常见录像格式的码流⼤⼩：QCIF：256Kbps CIF：512Kbps DCIF：768KbpsHalf_D1：768Kbps 4CIF：1536Kbps Full_D1：2048Kbps 720P：3096Kbps1080P：10240Kbps⼀般CIF格式⼀路⼀⼩时 225MB，D1格式的⼀路⼀⼩时900MB，720P格式的⼀路⼀⼩时1360MB1080P格式的⼀路⼀⼩时4500MB录像硬盘容量与天数与压缩⽅式、分辨率、帧率、录像⽅式、画⾯质量、是否带⾳频等有关根据码率计算公式先计算单个通道每⼩时所需要的存储容量S1 , 单位MByte。
