单片机——交通信号灯控制

单片机在智能交通信号灯控制中的应用案例智能交通信号灯控制系统是一个以单片机为核心的智能化交通管理系统，它通过传感器与单片机之间的连接，能够实现对交通信号灯的精确控制，提高道路通行效率，减少交通事故的发生。

本文将介绍一个典型的单片机在智能交通信号灯控制中的应用案例。

案例背景介绍在现代城市中，交通拥堵和交通事故成为了严重的问题。

为了解决这些问题，某城市的政府决定引入智能交通信号灯控制系统。

该系统使用单片机进行控制，能够根据交通流量和道路状况实时调整信号灯的工作状态，从而实现交通的优化和安全。

系统设计方案该智能交通信号灯控制系统的设计方案如下：1. 硬件部分系统使用了单片机作为核心控制部件，通过与传感器、信号灯等器件的连接实现交互。

系统中的传感器包括车辆流量传感器、红外感应器等。

信号灯部分包含红、黄、绿三种信号灯。

此外，还有显示屏和控制面板用于显示系统状态和设置参数。

2. 软件部分系统软件分为两部分，上位机和下位机。

上位机通过图形化界面提供对下位机的远程控制和监控。

下位机是单片机控制程序，通过传感器采集到的数据实时分析，根据预设的算法动态控制信号灯的工作状态。

案例功能实现步骤下面将介绍该案例的具体功能实现步骤。

1. 数据采集系统通过车辆流量传感器和红外感应器实时采集路口交通状况。

车辆流量传感器用于检测车辆的数量和速度，红外感应器用于检测行人的数量和位置。

2. 数据处理与分析下位机接收到传感器采集到的数据后，进行数据处理与分析。

通过算法，系统能够准确判断交通状况，包括车辆流量、行人流量以及道路拥堵情况等。

3. 信号灯控制通过对采集到的数据进行分析，下位机能够根据预设的控制策略，动态调整信号灯的工作状态。

例如，当车辆流量较大且行人较少时，系统会优先保障车辆通行，即增加绿灯时间。

当车辆流量较小且行人较多时，系统会减少绿灯时间，增加人行横道信号时间。

4. 状态显示和控制系统将当前交通状况、信号灯状态等信息通过显示屏和控制面板展示出来，方便交警和路人了解当前道路情况。

单片机与智能交通信号灯探索单片机在交通信号灯的控制和优化中的应用智能交通信号灯是现代城市道路交通管理的重要设备，它通过指示灯的颜色来实现交通流量的控制，降低道路交通事故的发生率。

而单片机则是一种基于微处理器的计算机，可用于控制各种物理设备。

单片机技术在智能交通信号灯中的应用，不仅可以实现信号控制的智能化，而且可以辅助交通管理部门实现道路交通信息化管理。

一、单片机在交通信号灯中的应用1.控制信号灯的状态转换单片机可以通过编程控制信号灯的红、黄、绿三种状态之间的切换，实现信号灯的控制。

信号灯的控制程序可以根据实际情况进行适当的优化，提高信号灯的交通效率和运行稳定性。

2.检测交通流量单片机可以配合各种传感器，对交通流量进行实时检测。

通过检测交通流量，单片机可以动态调整信号灯的状态，以达到减少交通拥堵和提高道路通行效率的目的。

3.数据采集和传输单片机可以将交通流量、道路状况等数据实时采集，并通过通信模块传输到交通管理部门，为科学管理城市道路提供数据支持。

二、单片机在交通信号灯控制中的优化应用1.智能控制传统的交通信号灯控制是按照时间轮换原则进行的，而单片机可以通过编程实现智能控制功能。

根据交通流量、道路状况等因素，智能化的交通信号灯可以自动调整信号灯的状态，保证道路畅通，并减少交通事故的发生率。

2.自适应控制单片机可以根据不同的路段交通流量和车速自适应地调整信号灯的状态，特别是在城市交通高峰期，通过自适应控制可以大大提高交通效率，同时减少堵塞和事故发生率。

3.远程监控和管理交通管理部门可以通过远程监控和管理系统，对智能交通信号灯的运行情况进行实时监控和管理。

通过单片机的数据采集和传输功能，交通管理部门可以及时了解道路情况，为实现科学管理城市道路提供数据支持。

三、单片机在智能交通信号灯控制中的前景单片机在交通信号灯控制和优化中的应用前景广阔。

随着智能化、信息化发展的趋势，单片机在交通信号灯的控制和管理中发挥的作用越来越重要。

基于单片机的交通信号灯的控制系统设计交通信号灯是城市交通管理中非常重要的一部分，它通过灯光信号来指示道路上车辆和行人的行动。

基于单片机的交通信号灯控制系统可以实现对交通信号的自动控制，并能根据实际交通情况和时间变化进行灵活调整，提高道路交通的效率和安全性。

1.系统设计需求分析：
-实现红、黄、绿三种信号灯的循环显示，时间可设定；
-根据实际交通情况和时间变化，动态调整红、黄、绿三种信号灯的显示时间；
-配备感应器，检测行人和车辆的存在，根据情况自动调整信号灯时间。

2.系统硬件设计：
-选择合适的单片机，如AT89C52；
-使用LED灯作为信号灯显示器件；
-选择适当的传感器，如红外传感器用于检测行人，光敏电阻用于检测车辆；
-选择适当的电路板进行连接。

3.系统软件设计：
-编写单片机的控制程序，实现红、黄、绿三种信号灯的循环显示；
-设定初始的信号灯显示时间；
-利用定时器和中断控制程序，实现对信号灯显示时间的控制，可以根据设定的时间进行调整；
-设定感应器的检测程序，当检测到行人或车辆时，调整信号灯显示时间。

4.系统工作流程：
(1)初始化系统，设定初始的信号灯显示时间；
(2)通过定时器和中断控制程序实现循环显示红绿黄信号灯；
(3)检测行人和车辆的存在，根据情况调整信号灯显示时间；
(4)循环执行步骤2和步骤3，实现自动控制交通信号灯。

5.系统优化方案：
-根据实际交通数据和研究结果，优化信号灯显示时间；
-利用流量监测技术，实时监测道路交通情况，进一步优化信号灯的控制策略；
-可以加入数据通信模块，将采集到的交通数据上传到中央交通管理系统，实现更智能化的交通信号灯控制。

基于单片机的交通信号灯控制系统设计交通信号灯控制系统是城市交通管理中必不可少的一个重要元素，通过对车辆行驶状态的监测，协调红绿灯信号，来确保道路交通的流畅和安全。

本文将介绍一种基于单片机的交通信号灯控制系统设计方案。

1. 系统功能描述该交通信号灯控制系统的主要功能是控制红绿灯信号的循环变换，保证各个车辆道路的交通流畅。

同时，系统具备故障检测和自适应调整的功能，当出现交通拥堵状况时，系统能够自动调整信号灯的时间，实现道路交通的快速畅通。

2. 系统设计框架此系统主要分为硬件系统和软件系统两部分。

硬件系统主要由单片机、红绿灯、电源、车辆检测器等部分组成。

其中，单片机作为系统的核心部分，主要实现了信号灯的周期控制和车辆检测。

软件系统主要由整合了单片机编程语言和相关算法所组成。

系统中的单片机程序主要完成红绿灯变换和车辆检测等功能，还会实现一些复杂的算法，如故障检测和自适应调整等。

3. 系统设计过程基于单片机的交通信号灯控制系统设计主要分为以下几个方面。

1) 系统需求分析：针对不同的交通场景，分析交通信号灯的需要，确定系统设计的需求。

2) 硬件选型：根据系统的需求，选择单片机、传感器、红绿灯等硬件设备。

3) 软件设计：在单片机上设计系统软件，实现各个部分的功能。

如控制红绿灯变换，实现车辆检测器的功能等。

4) 系统测试：对系统进行全面测试，验证其性能和功能是否满足设计要求。

5) 发布与维护：发布系统，并在运营过程中不断优化和维护。

4. 系统实现效果基于单片机的交通信号灯控制系统设计方案，通过软硬件体系的配合，能够高效准确地控制红绿灯信号的变换，有效降低交通拥堵，提高交通运行效率。

同时，该系统具备自适应调整和故障检测等功能，能够根据实际交通情况快速调整相应的红绿灯信号，确保道路交通的畅通和安全。

综上所述，基于单片机的交通信号灯控制系统设计，是一种高效实用的解决方案。

其系统感知性强，性能稳定可靠，可广泛应用于城市和道路交通的管理中，促进交通资源的有效分配，在实现城市交通快速、高效、安全运行的同时，也为市民提供了更好的出行环境。

基于单片机的智能交通红绿灯控制系统设计智能交通红绿灯控制系统是一种基于单片机的电子设备，用于智能化控制交通信号灯的工作。

本文将详细介绍如何设计一套基于单片机的智能交通红绿灯控制系统。

首先，我们需要选择适合的单片机作为控制器。

在选择单片机时，我们需要考虑其功能、性能和价格等因素。

一些常用的单片机型号有8051、AVR、PIC等。

我们可以根据具体的需求选择合适的单片机型号。

接下来，我们需要设计硬件电路。

智能交通红绿灯控制系统的硬件电路主要包括单片机、传感器、继电器和LED等组件。

传感器可以用来感知交通流量和车辆信息，继电器用于控制交通灯的开关，LED用于显示交通灯的状态。

在硬件设计中，我们需要将传感器与单片机相连接，以便将传感器获取的信息传输给单片机。

同时，我们还需要将单片机的控制信号传输给继电器和LED，以实现对交通灯的控制。

在软件设计中，我们需要编写相应的程序代码来实现智能交通红绿灯的控制逻辑。

首先，我们需要对传感器获取的信息进行处理，根据交通流量和车辆信息来确定交通灯的状态和切换规则。

例如，当交通流量较大时，可以延长绿灯亮起的时间；当有车辆等待时，可以提前切换到红灯。

此外，我们还可以在程序中添加自适应控制算法，用于根据交通流量动态调整交通灯的周期和切换时间，以进一步提高交通流量的效率和道路通行能力。

最后，我们需要将程序代码烧录到单片机中，并进行调试和测试。

在测试过程中，我们可以模拟不同的交通流量和车辆信息，以验证智能交通红绿灯控制系统的正常运行和控制效果。

综上所述，基于单片机的智能交通红绿灯控制系统设计主要包括硬件设计和软件设计两个方面。

通过合理的硬件电路设计和程序编写，可以实现对智能交通红绿灯的智能化控制，提高交通流量的效率和道路通行能力，实现交通拥堵的缓解和交通安全的提升。

单片机控制交通灯要实现单片机控制交通灯，首先需要了解交通灯的工作原理和控制方式。

一般的交通灯控制有三种状态：红灯、黄灯和绿灯。

红灯表示停车，黄灯表示准备停车或准备起步，绿灯表示行驶。

下面是一个基本的单片机控制交通灯的程序示例：```c#include<reg52.h>//定义LED端口sbit redLight = P1^0;sbit yellowLight = P1^1; sbit greenLight = P1^2;//定义延时时间#define delayTime 1000void delay(unsigned int ms){ unsigned int i,j;for(i=ms;i>0;i--)for(j=110;j>0;j--);}void init(){//清零redLight = 0;yellowLight = 0;greenLight = 0;}void mn(){init(); //初始化while(1){//红灯redLight = 1;yellowLight = 0; greenLight = 0; delay(delayTime);//黄灯redLight = 0;yellowLight = 1; greenLight = 0; delay(delayTime);//绿灯redLight = 0;yellowLight = 0; greenLight = 1; delay(delayTime); }}```上面的代码使用了8051单片机的开发环境，通过定义三个LED端口，分别控制红、黄、绿三种交通灯的状态。

通过设置不同的IO口状态来控制交通灯的亮灭。

在`init()`函数中，先将所有LED端口设置为低电平，即熄灭状态。

在`mn()`函数中，使用循环控制交通灯额亮灭状态。

先点亮红灯，延时一段时间后熄灭。

然后点亮黄灯，延时一段时间后熄灭。

最后点亮绿灯，延时一段时间后停止。

单片机控制交通灯标题：单片机控制交通灯交通信号灯作为城市交通管理的重要组成部分，通过控制红绿灯的变化来引导车辆和行人的通行，起到维护交通秩序、提高交通效率的作用。

在现代城市中，越来越多的交通信号灯采用了单片机技术来进行控制，本文将介绍单片机控制交通灯的原理和实现方法。

一、交通灯控制原理交通信号灯一般采用红、黄、绿三种颜色，分别表示停止、警告和通行。

在单片机控制下，交通信号灯的控制可以通过三个IO口实现。

其中，一个IO口控制红灯，一个IO口控制黄灯，一个IO口控制绿灯。

通过控制这三个IO口的高低电平状态，可以实现交通灯的变化。

二、单片机控制交通灯的实现方法为了实现交通灯的自动切换，可以使用定时器中断和状态机两种方法。

1. 定时器中断方法定时器中断方法是通过设置一个定时器，在规定的时间间隔内触发中断，从而实现交通灯的切换。

具体实现步骤如下：（1）初始化定时器：设置定时器的工作模式和计数值，使其在固定时间内触发一次中断。

（2）设置中断优先级：为了确保定时器中断能够正常执行，需要设置中断优先级。

（3）编写中断服务函数：中断服务函数中通过改变IO口的电平状态，来控制交通灯的切换。

2. 状态机方法状态机方法是通过一个状态机来记录当前交通灯的状态，并根据一定的规则不断切换状态，实现交通灯的自动切换。

具体实现步骤如下：（1）定义状态枚举：定义一个枚举类型，用于表示交通灯的不同状态，例如红灯、黄灯、绿灯。

（2）初始化状态机：将状态机的初始状态设置为红灯。

（3）编写状态切换规则：根据交通灯的切换规则，编写代码来实现状态的切换。

（4）控制交通灯：根据状态机的当前状态，通过改变IO口的电平状态，来控制交通灯的切换。

三、单片机控制交通灯的优势相比传统的交通灯控制方法，单片机控制交通灯具有以下几个优势：1. 精确控制：单片机具有较高的计算精度和处理能力，可以精确控制交通灯的时间和变化方式。

2. 灵活性：通过编程修改程序和参数，可以很容易地调整交通灯的控制策略，适应不同的交通状况。

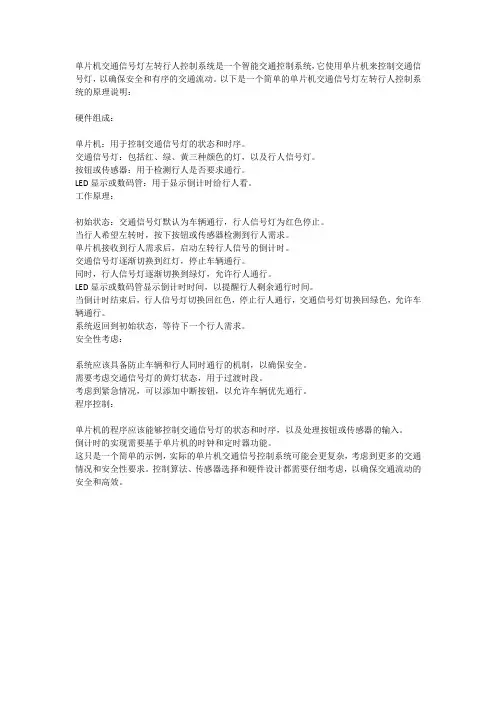

单片机交通信号灯左转行人控制系统是一个智能交通控制系统，它使用单片机来控制交通信号灯，以确保安全和有序的交通流动。

以下是一个简单的单片机交通信号灯左转行人控制系统的原理说明：
硬件组成：
单片机：用于控制交通信号灯的状态和时序。

交通信号灯：包括红、绿、黄三种颜色的灯，以及行人信号灯。

按钮或传感器：用于检测行人是否要求通行。

LED显示或数码管：用于显示倒计时给行人看。

工作原理：
初始状态：交通信号灯默认为车辆通行，行人信号灯为红色停止。

当行人希望左转时，按下按钮或传感器检测到行人需求。

单片机接收到行人需求后，启动左转行人信号的倒计时。

交通信号灯逐渐切换到红灯，停止车辆通行。

同时，行人信号灯逐渐切换到绿灯，允许行人通行。

LED显示或数码管显示倒计时时间，以提醒行人剩余通行时间。

当倒计时结束后，行人信号灯切换回红色，停止行人通行，交通信号灯切换回绿色，允许车辆通行。

系统返回到初始状态，等待下一个行人需求。

安全性考虑：
系统应该具备防止车辆和行人同时通行的机制，以确保安全。

需要考虑交通信号灯的黄灯状态，用于过渡时段。

考虑到紧急情况，可以添加中断按钮，以允许车辆优先通行。

程序控制：
单片机的程序应该能够控制交通信号灯的状态和时序，以及处理按钮或传感器的输入。

倒计时的实现需要基于单片机的时钟和定时器功能。

这只是一个简单的示例，实际的单片机交通信号控制系统可能会更复杂，考虑到更多的交通情况和安全性要求。

控制算法、传感器选择和硬件设计都需要仔细考虑，以确保交通流动的安全和高效。

基于单片机的交通信号灯的控制系统设计交通信号灯的控制系统是指利用单片机控制交通信号灯的运行和切换。

通过合理的控制，交通信号灯可以按照设定的时序规律切换颜色，以指示交通参与者应该如何行动，从而保证交通的有序进行。

本文将详细介绍基于单片机的交通信号灯控制系统的设计。

首先，我们需要选择适合的单片机。

常用的单片机如8051、AVR、PIC等，均具有较高的集成度和低功耗特性。

我们可以根据项目要求选择合适的单片机。

在本系统中，我们选择了PIC单片机。

接下来，我们需要设计电路。

首先，我们需要一个交通信号灯，包括红、黄、绿三种颜色的LED灯。

为了控制LED的亮灭，我们需要使用适当的电阻限制电流，以及合适的电平转换电路将单片机的输出电压转换为适合LED的电压。

此外，我们还需要设置一个可调电阻来控制LED灯的亮度。

为了保证电路的稳定性和安全性，我们还需要添加适当的过流保护电路和过压保护电路。

然后，我们需要设计程序逻辑。

首先，我们需要定义交通信号灯的状态和时间参数。

交通信号灯的状态一般包括红、黄、绿三个状态，分别对应停止、准备和行进。

时间参数则包括每个状态的持续时间。

根据这些参数，我们可以设计程序逻辑流程，实现交通信号灯状态的切换。

在程序设计中，我们需要使用定时器中断来计时，并根据时间参数切换信号灯状态。

我们还需要使用IO口来控制LED灯的亮灭。

通过编程，我们可以将交通信号灯的切换、亮灭、亮度控制等功能与单片机的硬件结合起来，从而实现交通信号灯的控制。

最后，我们需要进行系统测试和优化。

在测试中，我们可以通过观察LED灯的亮灭、时间参数的调整等来验证系统的正常工作。

如果有需要，我们可以对程序进行优化，以提高系统的稳定性和性能。

综上所述，基于单片机的交通信号灯控制系统设计涉及到硬件电路设计、程序逻辑设计、系统测试和优化等多个方面。

通过合理的设计和控制，我们可以实现交通信号灯的有序运行，为交通参与者提供准确的指引，提高交通的安全性和效率。

单片机实验报告实验报告班级： xxxxxx姓名： xxxx学号： xxxxx目录一、实验目的 (3)二、实验要求 (3)三、实验电路和流程框图 (3)五、实验程序 (6)六、LST文件 (8)七、实验感想 (11)交通信号灯控制实验一、实验目的1 学习P1口的使用方法。

2 学习延时子程序的编写。

二、实验要求设有一个十字路口为东西南北方向，其中东西方向为支路，南北方向为主路。

初始状态为4个路口的红灯全亮。

之后，南北路口的绿灯亮，东西路口的红灯亮。

南北路口方向通车，延时20秒后，南北路口的绿灯熄灭，黄灯开始闪烁，闪烁5次后红灯亮。

而同时东西方向路口的绿灯亮，东西方向开始通车，延时10秒后，东西路口的绿灯熄灭，而黄灯开始闪烁。

闪烁5次后，再切换到南北路口的绿灯亮，东西路口的红灯亮。

之后重复上述过程。

三、实验电路和流程框图四、实验步骤：1、创建一个Keil应用程序：新建一个工程项目文件；为工程选择目标器件(如选INTEL的8031AH)；为工程项目设置软硬件调试环境；创建源程序文件并输入程序代码；保存创建的源程序项目文件；把源程序文件添加到项目中。

2、编译连接环境设置：3、把用户程序经过编译后生成的HEX文件下载：将工作模式选择开关SX拨至“LOAD”位置，按下复位开关“RESET”，系统复位后，实验仪将执行P87C52X2中的下载监控程序，实现与上位机进行通信，完成下载程序的功能。

4、把实验仪的工作模式选择开关切换到RUN处，复位系统使实验仪工作观察发光二极管的运行情况。

五、实验程序六、LST文件七、实验感想这次单片机的实验感觉和以前微机的实验很像，编程方式和套路上也基本一样，所以我们的实验在总体上思路比较清晰，但是，在预习工作的时候，发现这次的平台和实验环境还是很不一样的，比如我们上次只是连接电路并调通程序就行了，但是这次，我们还需要设置一些软件上的参数以适应我们的编程。

由于机器较少，我和另一位同学公用机器。

基于单片机的交通信号灯控制系统随着城市化进程的加快以及汽车数量的不断增加，道路交通量也呈现出快速上升的趋势。

交叉路口作为道路交通的瓶颈，其通行效率的提高对于缓解交通压力、减少车辆排放、提高城市交通环境起着至关重要的作用。

因此，交通信号灯控制系统的设计和优化成为提高城市道路交通流量和通行效率的重要工作之一。

本文基于单片机的交通信号灯控制系统进行探究和分析。

一、交通信号灯控制系统的结构交通信号灯控制系统一般由控制主机、信号灯、车辆感应器、红外线传感器以及通信传输模块等组成。

控制主机通过车辆感应器、红外线传感器等感应设备获取交通信息，判断交通流量，从而实现对交通信号灯进行控制。

同时，通信传输模块将交通信息通过网络传输到控制中心，实现系统的远程监控和管理。

二、基于单片机的交通信号灯控制系统的特点基于单片机的交通信号灯控制系统具有如下特点：1. 系统结构简单，操作稳定可靠单片机芯片集成度高、成本低、工作电压和频率范围广，具有高速、高可靠性、易于程序控制等特点。

因此在交通信号灯控制系统的设计中，选用单片机控制器作为控制核心，可以保证系统结构简单，操作稳定可靠。

2. 精准控制，实时响应单片机可以运行高速时钟、具有中断响应功能，可实现精准计时，来控制交通信号灯的展现模式，同时根据系统设置实时响应交通流量变化。

3. 极大地提高交通效率和安全性基于单片机的交通信号灯控制系统可以根据实际交通情况进行快速响应和调整，使得交通信号灯的控制更加精确、有效。

从而极大地提高了交通效率和安全性。

三、基于单片机的交通信号灯控制系统的实现方法1. 硬件设计在进行基于单片机的交通信号灯控制系统的硬件设计时，需要选择合适的控制器，以及对应的通信模块、GSM模块、各类传感器等，进行整合和组装。

控制器选用常用的51单片机、AVR单片机或者ARM单片机等作为芯片，进行外围电路设计。

同时，需要根据控制器的选择和实际情况选择对应的模块进行组合。

2. 软件设计软件设计是基于单片机的交通信号灯控制系统的核心。

基于单片机的交通信号灯设计交通信号灯是城市道路交通管理的重要组成部分，通过控制交通信号灯的亮灭顺序，可以有效地调控车辆和行人的通行，保证道路的交通流畅和安全。

本文将介绍基于单片机的交通信号灯设计。

一、设计目标本设计的目标是利用单片机控制交通信号灯的亮灭顺序，并根据交通状况进行动态调控，以提高道路通行效率和安全性。

二、硬件设计硬件设计包括交通信号灯、单片机、红外传感器等。

1.交通信号灯：根据道路情况选择适当的信号灯布局，一般包括红灯、黄灯和绿灯。

2.单片机：选用一款具有较好性能和稳定性的单片机，如STC89C513.红外传感器：用于检测车辆和行人的存在，以及计算通过时间。

三、软件设计软件设计分为信号灯控制程序和调控算法设计。

1.信号灯控制程序：根据信号灯的布局和时序要求，编写程序实现交通信号灯的亮灭控制。

通过单片机的输出口控制灯的状态切换，可以使用各种延时函数来控制各个灯的亮灭时间。

2.调控算法设计：根据交通状况和道路拥堵情况进行调控。

可以通过红外传感器检测车辆和行人的存在与否，并计算通过时间。

根据不同的情况，编写算法来动态调节交通信号灯的亮灭顺序和时间。

例如，当有车辆和行人需要通行时，可以延长绿灯时间；当一些方向车辆较多时，可以调节配时绿灯的时间比例。

四、系统功能设计完成后的交通信号灯系统具备以下功能：1.自动控制：根据预设的时序和调控算法，系统能够自动控制交通信号灯的亮灭。

2.动态调控：根据红外传感器检测到的交通状况和拥堵情况，系统能够动态调控信号灯的亮灭顺序和时间，以提高道路通行效率。

3.人工干预：在需要进行维护或出现特殊情况时，可以通过人机交互界面对信号灯进行手动控制。

4.报警功能：当交通信号灯系统出现故障时，系统能够及时报警，以提醒维修人员进行处理。

五、系统优势与传统的交通信号灯相比1.灵活性更高：通过单片机的程序设计，交通信号灯可以根据交通状况进行动态调控，提高道路通行效率。

2.可靠性更强：采用单片机控制，系统工作稳定可靠，可避免由于传统信号灯老化等原因导致的故障。

基于单片机的智能交通信号灯控制系统设计智能交通信号灯控制系统是通过单片机来实现的一种智能化交通管理系统。

本文将介绍这个系统的设计原理和实现过程。

首先，我们需要明确设计目标。

智能交通信号灯控制系统旨在提高交通信号灯的运行效率，减少交通拥堵，并提供更安全、更流畅的交通体验。

系统应具备以下特点：可智能化控制信号灯的时间和状态，能够实时感知交通流量和通过车辆的情况，并根据这些信息灵活调整信号灯的绿灯时间。

接下来是硬件的选型和设计。

考虑到单片机的性能和成本，我们选用一款功能强大的低功耗单片机作为系统的核心处理器。

在选取单片机时，需要考虑其处理能力、存储容量、通信接口以及对外设控制的能力。

在交通信号灯控制系统设计中，需要采集和处理交通流量和通过车辆的数据。

为了实现这一功能，我们可以使用传感器来收集数据，如车辆检测器、红外线传感器等。

这些传感器将采集到的数据通过数字信号发送给单片机，单片机再根据这些数据进行相应的控制操作。

为了将控制信号传递给信号灯，我们需要选择合适的继电器或开关来实现。

当单片机判断需要更改信号灯状态时，它会通过输出端口控制继电器或开关的闭合与断开，从而打开或关闭相应的灯光。

在软件设计方面，我们需要编写适当的程序来实现交通信号灯控制功能。

这包括交通流量和通过车辆数据的处理，以及控制信号灯和继电器的操作。

可以使用C语言或汇编语言等编程语言来编写程序，并使用相应的开发工具进行调试和烧录。

在系统测试和调试阶段，我们需要模拟不同交通流量和车辆通过情况，验证系统对于不同情况下的灵活控制能力。

可以使用示波器、逻辑分析仪等工具来检测和分析系统的工作过程，确保系统的稳定性和可靠性。

总结起来，智能交通信号灯控制系统的设计包括硬件选型和设计、软件编写以及系统测试和调试三个方面。

通过合理选择硬件和编写适当的程序，可以实现交通信号灯的智能控制和优化，提高交通流畅性和交通安全性。

这个系统是智能交通管理的一个重要组成部分，有着广泛的应用前景。

单片机课程设计说明书单片机控制交通灯设计专业学生姓名班级学号指导教师完成日期目录1.概述 (1)1.1交通灯设计的背景和意义 (1)1.1.1交通灯的背景 (1)1.1.2交通灯的意义 (1)1.2.交通灯的发展和现状 (1)2．课题方案设计 (2)2.1系统总体设计要求 (2)2.2系统模块结构论证 (2)3.系统硬件设计 (2)3.1总体设计 (2)3.2单片机运行的最小系统 (3)3.2.1 AT89C51简介 (3)3.2.2、振荡电路、时钟电路和CPU时序 (5)3.2.3、复位状态和复位电路设计 (6)3.3按键扫描控制电路 (7)4.系统软件设计 (7)5.软硬件联调及调试结果 (9)5.1实物图 (9)5.2调试结果 (9)5-3 演示效果图.................................. 错误！未定义书签。

6.结论 (9)参考文献 (10)附录 (10)附录1：基于单片机的交通灯设计原理图 (10)附录2：基于单片机的交通灯设计PCB图 (11)附录3：proteus仿真图 (11)附录4：基于单片机的交通灯设计C语言程序清单 (12)附录5：基于单片机的交通灯设计元器件目录表 (13)单片机控制交通灯设计1.概述1.1交通灯设计的背景和意义1.1.1交通灯的背景1858年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。

这是世界上最早的交通信号灯。

1868年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。

它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。

1869年1月2日，煤气灯爆炸，使警察受伤，遂被取消。

1914年，电气启动的红绿灯出现在美国。

这种红绿灯由红绿黄三色圆形的投光器组成，安装在纽约市5号大街的一座高塔上。

红灯亮表示“停止”，绿灯亮表示“通行”。

实验十交通信号灯控制一、实验目的：（1）掌握外部中断源的扩展方法；（2）掌握编程控制交通信号灯的方法；（3）掌握用Keil实现软件调试的方法；（4）掌握用Proteus实现电路设计，程序设计和仿真的方法。

二、实验内容：P1口做输出口控制交通信号灯，P3口做输入口接三只控制开关，设计一个交通信号灯控制系统。

晶振频率6MHZ。

设计要求如下：A车道与B车道交叉组成十字路口，A是主道，B是支道；正常情况下，A，B两车道轮流放行。

具体放行时间如下：（1）A车道放行50s，其中绿灯亮44s，绿灯闪烁3s（用于警告），黄灯常亮3s（用于警告）。

（2）B车道放行30s，其中绿灯常亮24S，绿灯闪烁3s（用于警告），黄灯常亮3s（用于警告）。

在交通繁忙时，交通信号灯控制系统应有的手控开关，可人为地改变信号灯的状态，以缓解交通拥挤状况，控制要求如下：（1）在B车道放行期间，若A车道有车而B车道无车，按下开关使A车道放行15s。

（2）在A车道放行期间，若B车道有车而A车道无车，按下开关使B车道放行15s。

（3）有紧急车辆通过时，按下开关使A,B车道均为红灯，禁行15s。

三、实验参考电路：用发光二极管替代交通信号灯，P1口接发光二极管的阴极，P1口的管脚输出低电平时对应的发光二极管点亮；控制开关的信号全部通过P3口送人单片机，控制系统实验电路如下图：四、实验参考程序：ORG 0000HLJMP MAIN 转向主程序；ORG 0003HLJMP INT00 转向紧急车辆中断服务程序；ORG 0013HLJMP INT11 转向有车车道放行中断服务程序；ORG 0030HMAIN: SETB PX0 置外部中断0为高优先级中断；MOV TCON,#00H 置外部中断0,1为电平触发；MOV IE,#85H 开CPU中断，外部中断0,1中断；LOOP: MOV P1,#0F3H A道绿灯亮，B道红灯亮；MOV R1,#88 44s延时的循环次数；AP1: LCALL DELAY 调用0.5s延时子程序；DJNZ R1,AP1 44s不到，继续循环；MOV R1,#6 3s延时的循环次数AP2: CPL P1.2 A道绿灯闪烁LCALL DELAYDJNZ R1,AP2 3s未到，继续循环；MOV P1,#0F5H A道黄灯亮，B道红灯亮；MOV R1,#6AP3: LCALL DELAYDJNZ R1,AP3 3s未到，继续循环；MOV P1,#0DEH A道红灯亮，B道绿灯亮；MOV R1,#48BP1: LCALL DELAYDJNZ R1,BP1 24s未到，继续循环；MOV R1,#6BP2: CPL P1.5 B道绿灯闪烁；LCALL DELAYDJNZ R1,BP2 3s未到，继续循环；MOV P1,#0EEH A道红灯亮，B道黄灯亮；MOV R1,#6BP3: LCALL DELAYDJNZ R1,BP3 3s未到，继续循环；SJMP LOOP 循环；ORG 0200HINT00: PUSH P1 保护P1口数据；MOV P1,#0F6H A道红灯亮，B道红灯亮；MOV R2,#30 15s延时的循环次数；DELAY0: LCALL DELAYDJNZ R2,DELAY0 15s未到，继续循环；POP P1 恢复P1口数据；RETI 返回主程序；ORG 0300HINT11: CLR EA 关中断；PUSH P1 保护现场；PUSH 04HPUSH 05HPUSH 06HSETB EA 开中断；JNB P3.0,AP0 A道无车，转向判断B道；MOV P1,#0F3H A道绿灯亮，B道红灯亮；SJMP DEL1 转向15s延时程序；AP0: JNB P3.1,EXIT B道无车。

用单片机实现交通灯的控制1 系统设计1.1系统设计要求（1）正常情况下，A、B道（A、B道交叉组成十字路口，A是主道，B 是支道）轮流放行，A 道放行60s（其中5s 用于警告），B 道放行30s（其中5s 用于警告）。

（2）一道有车而另一道无车（用按键开关s1、s2 模拟）时，使有车车道放行。

（3）有紧急车辆通过（用按键开关so模拟）时，A、B均为红灯。

1.2系统硬件电路实现（见图1）1.3软件设计（1）软件设计任务：主程序采用查询方式定时，由R2寄存器确定调用0．5s 延时子程序的次数，从而获得交通灯的各种时间。

子程序采用定时器1 方式1 ，查询式定时，定时器定时50ms，R3 寄存器确定50ms循环10次，从而获取0.5s的延时时间。

一道有车另一道无车的中断服务程序首先要保护现场，因需用到延时子程序和P1 口，帮需保护的寄存器有R3、P1、THI 和TL1，保护现场时还需关中断，以防止高优先级中断（紧急车辆通过所产生的中断）出现时导致程序混乱。

然后，开中断，由软件查询P3.0 和P3.1 口．判别哪一道有车，再根据查询情况执行相应的服务。

待交通灯信号出现后，保持5s 的延时，然后关中断，恢复现场，再开中断，返回主程序。

紧急车辆出现时的中断服务程序也需要保护现场，但无需关中断(因其为高优先级中断) ，然后执行相应的服务，待交通灯信号出现后延时20s，确保紧急车辆通过，然后恢复现场，返回主程序。

(2) 源程序设计ORG 0000HAJMP MAINORG 0003HAJMP AAOORG 0013HAJMP AA1ORG0100HMAIN：SETB PXOMOV TCO，N#00HMOV TMO，D#10HMOV IE，#85HDISP：MOV P1，#0F3HMOV R，2 #6EHDISPl ：ACALL DELAYDJNZ R2，DISP1 MOV R，2 #06H WARN：l CPL P1.2 ACALLDELAY DJNZ R2，WARN1 MOV Pl，#0F5H MOV R，2 #04HYEL1：ACALL DELAY DJNZ R2，YEL1 MOV P1，#0DEH MOV R，2 #32H DISP2：ACALL DELAY DJNZ R2，DlSP2 MOV R，2#06H WARN：2 CPL P1.5 ACALL DELAY DJNZ R2，WARN2 MOV P1，#0EEH MOV R，2 #04H YEL2：ACALL DELAY DJNZ R2，YEL2 AJMP DISPAA0：PUSH P1PUSH 03HPUSH TH1PUSH TL1MOV P1，#0F6HMOV R，5 #28HDELAY：O ACALL DELAYDJNZ R5，DELAYOPOP TL1POP TH1POP 03HPOP P1RETIAA1：CLR EAPUSH P1PUSH 03HPUSH TH1PUSH TL1SETB EAJNB P3.0 ，BPMOV P1，#0F3HSJMP DELAY1BP：JNB P3.1 ，EXIT MOV P1，#ODEH DELAY：1 MOV R，6 #OAH NEXT：ACALL DELAY DJNZ R6，NEXT EXIT：CLR EAPOP TL1POP TH1POP 03HPOP P1 SETB EARETIDELAY：MOV R3，#0AH MOV TH，1 #3CHMOV TL1，#0BOHSETB TR1LP1：JBC TF1，LP2SJMP LP1LP2：MOV TH，1 #3CH MOV TL1．#OBOH DJNZ R3，LP1RETEND2 结束语用单片机控制的交通灯控制系统比模拟电路有明显优势，即不用对电路有大改动就可以适应新的工作条件，升级也很方便，只需对CPU重新刷写一次程序就可以了。

基于单片机的智能交通信号灯控制系统设计智能交通信号灯控制系统是一种基于单片机的智能交通管理系统，它能够实时感知交通流量、调整信号灯的运行状态，以最大化提高交通效率和减少交通事故。

本系统设计的目标是通过利用单片机的计算和控制能力，实现智能化的交通信号灯控制，包括交通流量检测、信号灯状态转换和交通信号灯的显示等功能。

首先，在本系统中，需要利用传感器对交通流量进行检测。

可以采用多种传感器来实现不同交通流量的检测，例如车辆探测器、红外线传感器等。

通过这些传感器，系统能够实时感知各个方向的交通流量。

其次，在信号灯状态转换方面，系统需要根据当前交通流量情况来决定信号灯的状态转换。

一般来说，我们可以通过设置不同的阈值，根据检测到的交通流量来判断是否需要进行信号灯状态的转换。

例如，当一条道路上的车辆数量超过一定的阈值时，系统可以判断当前方向的交通拥堵，从而改变信号灯的状态，增加对该方向的绿灯时间。

最后，在交通信号灯的显示方面，系统需要根据当前信号灯的状态来进行显示。

可以通过LED灯或其它显示设备来实现信号灯的显示。

根据不同的交通流量，系统可以控制不同方向的信号灯的显示状态，如红灯、绿灯或黄灯。

此外，为了提高系统的稳定性和可靠性，还可以在系统中添加一些自检和故障处理机制。

例如，可以设置系统定时进行自检，判断传感器和其他外部设备是否工作正常。

同时，可以设置故障处理机制，当系统检测到一些传感器或其他设备出现故障时，及时进行报警或采取其他措施来处理。

综上所述，基于单片机的智能交通信号灯控制系统设计考虑了交通流量检测、信号灯状态转换和交通信号灯的显示等功能，以实现交通信号灯的智能化控制。

通过优化交通流量的调度，本系统能够提高交通效率，减少交通事故的发生。

在实际应用中，还可以根据具体的情况进行功能的扩展和优化，以适应不同的交通环境和需求。
