门窗施工图设计深度要求
一.门窗设计图纸内容要求
1)封面
2)目录
3)设计说明
4)计算
5)平面和立面
6)分格图设计
7)节点结构设计
7）绘制加工图
二、门窗设计基本原则
设计人员在设计阶段应充分考虑门窗的性价比,力求使整个工程的造价与其性能及功能相匹配,以下几项为门窗设计时应注意的问题:
1、分格设计:
1)应尽量保证原建筑设计风格不变；
2)考虑目前现有的结构配套是否可以实现该功能；
3)满足强度的要求；
4)寻求功能成本的最优化；
5)如确需变化，需提前和委托方或建筑设计院联系，确认后进行深
化设计
2、配套五金件选择：
了解所采用的五金件厂家、产品名称及其所使用的槽口标准；
3、窗型系列及配套选择：
1)结合建筑的物分格及性能要求,实现的功能及特点确定窗型系列；
2)根据功能及强度要求确定具体的型材及附件配套；
边框选择：
外视面宽度及五金件空间要求确定边框系列
中梃选择：
外视面宽度要求确定中梃系列
强度要求确定是否需要加强中梃
五金件及视觉效果要求确定内外加强中梃
扇框选择：
根据所选五金件的槽口标准确定扇的槽口标准
根据扇的分格尺寸及执手的尺寸确定扇的系列
扣条的选择:
根据玻璃的厚度选择合适的扣条系列
根据内视效果要求选择直角或圆弧扣条
4、除以上要求外，还应该考虑加工的难易程度及装配的可靠方便性，从而制定出更优的配套方案及合理的加工方案；
5、玻璃的选用:
1)面积超过1.5㎡需要采用安全玻璃(夹胶或钢化)；
2)据地标高度低于500㎜的玻璃需要采用安全玻璃(夹胶或钢化)；
3)中空玻璃板幅过大应考虑增加中空层的厚度,单块玻璃面积一般
不易超过2.5㎡；
6、图纸的表达要求
1)虚线表示内开,实线表示外开；
2)尖点表示合页端；
一.门窗设计图纸设计深度要求

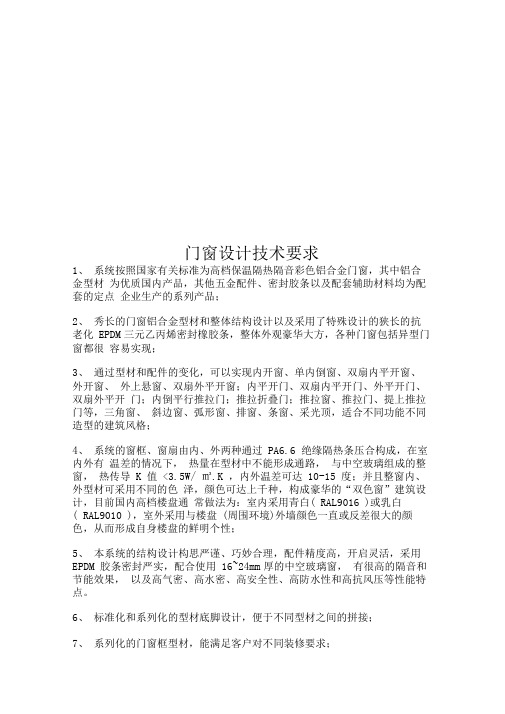

（1）设计说明
应包括门窗工程概况、设计依据、主要门窗形式说明、门窗结构及构造要点说明、物理性能、建筑设计（避雷）、材料选择、加工与施工要求、一般说明、需其他专业配合内容
1、门窗工程概况
应包括工程名称、建设地点、开发单位、建筑设计单位、建筑物总高度、层数、标准层高、总面积、主体结构形式地面粗糙类别、建筑物耐火等级、抗震设计烈度、门窗工程概述等。
2、设计依据
应列举门窗工程所参照和引用的国家及地方颁布的规范及规程、法令以及行业标准文件包括工程招标和答疑文件等。
3、主要门窗形式说明
应对门窗工程所采用的主要门窗形式进行简要说明，包括但不限于对主要门窗形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明（可以配图）。
4、物理性能
应明确幕墙工程的设计风压变形性能、空气渗透性能、雨水渗漏性能、平
面内变形性能；隔声性能、保温性能、耐撞击性能等。
本项目采取相关配套措施
5、建筑设计
主要包括幕墙工程的防雷构造设计、耐腐蚀设计、绿色环保和节能设计、可视（玻璃、透明）门窗所暴露出的内围护结构外表面（墙面、梁柱、洞口、百叶等部位）的设计等。
5、材料选择
表明用于门窗工程的主要材料的使用部位、材质、规格、产地要求（如有）、主要性能指标等。
一般应包括铝合金型材、钢制件、玻璃、胶类、密封胶条、五金配件及其它附件等，应对门窗工程所用的主要材料进行有针对性的说明和描述。
其中特别强调以下内容：
1）铝合金型材、构件、等需特别明确材质和表面处理要求。
2）玻璃需特别明确原片、钢化、夹胶、中空层、镀膜等主要性能指标，对原片颜色、玻璃均质处理、夹胶胶片、中空层的构造和填充、镀膜的类型及镀膜面的位置等要重点予以说明。
3）胶类包括硅酮耐候胶和结构胶等，需特别明确区分中性或酸性等要求。
4）密封胶条需特别明确材质，区分三元乙丙、氯丁橡胶、硅橡胶等具体要求。
密封胶条施工要求（闭合、接口位置要求）
5）五金配件需特别明确材质、开启方式、规格等指标，如应区分不锈钢304 和316 的材质要求，说明开启五金的铰链、风撑、多点锁系统具体配置、地弹簧的承重要求等。
6）注明窗纱的材质和相关系数。
7）根据建筑设计窗墙比，在《陕西省建筑节能设计导则》相关表格中查出玻璃及窗框类别，核对建筑图纸相关技术指标要求，存在矛盾点时及时和甲方联系，以便准确选择相关材料。
6、加工、组装、安装等施工要求和成品保护
应说明对面饰材料、构件加工精度的要求、与土建设计施工的配合要求（如墙边砖封堵必须采用实心砖等措施和施工工序要求）
7、实验
列出实验详单（表格形式），注明组数划分、相关数据、试验时间
8、材料明细表设计深度要求
材料明细表应表示出该工程所用的所有材料，包括铝型材、玻璃、密封胶、胶条、五金件、螺栓螺钉及其他辅材等。
注明设计提供封样项目。
铝型材须说明各种材料所有的部位，表面处理、颜色要求、材质要求、
线密度和断面形式等。
玻璃须说明各种材料所有的部位和主要说明，比如玻璃的厚度、颜色、镀膜处理等。
胶条须注明规格和布置部位，可辅助铝型材截面和材质要求
五金件、螺栓螺钉及其他辅材等须说明各种材料所有的部位、表面处理、颜色、规格要求等。
所有材料不得标明厂家。
(铝型材截面图不得标注编号，只写明名称、使用部位、线密度、表面处理办法)
9、门窗表
编号（和建筑图编号一致，当发生变更时加'注明），樘数（分层并汇总，根
据平面立面汇总），备注栏标明窗台标高。
10、图框中含有工程项目名称，建设单位名称（与任务书相同），建筑设计单位名称，图纸绘制比例、图幅、图号和页码。
索引图注明索引号
（2）强度计算和热工计算
相关技术参数依据建筑设计说明。
（3）平面和立面
立面：根据最终确定窗型绘制立面图
平面和立面图幅要求表达清楚图纸清晰。
（4）分格图深度要求：
分格图绘制标准：
1)绘制外视图；
2)虚线表示内开,实线表示外开；
3)尖点表示合页端；
分格图表达要求：
1)说明所有视图均为外视图；
2)需明确门窗编号、数量、层数；（编号和建筑图纸一致）
3)注明使用功能，注明窗台标高和开启执手标高；（注意和栏杆的关
系）
4)注明门窗的窗型系列及功能分类(如外开/内开等)；
5)注明选用加强中梃的型材编号；注明边框与洞口的间隙及洞口连
接方式(钢附框/连接片)
6）窗型中所需要的各种附件名称、材质、数量、国标号以及用途等
7）玻璃使用规格和钢化板块
8)大样图中包含以下几个要素：窗号、窗型位置（层数）、门窗类型、数量、玻璃规格、附件（五金和窗纱）、型材表面处理办法和颜色、高度（包括窗台标高、开启部位标高、室内栏杆标高线）、钢化玻璃标识、含平面位置（平面图中标注）
9)单元入户门不在此设计范围。
10)如二次设计窗型和建筑设计不一致，在方案确定阶段一定要明确标注，以便建筑设计院进行方案审核
（5）节点结构设计节点图绘制标准:
1)节点图索引放在图的右上角；
2)节点图需表达横向剖面及纵向剖面的节点大样,横向剖面图的下方
为室外,纵向剖面图的左方为室外;
节点图表达要求:
1)需绘制门窗工程中所有不同组装方式的窗型节点;
2)需注明各位置的型材、附件编号或名称;
3)需表示出各部位的外形尺寸及尺寸推算需要的尺寸链;
4)明确分格尺寸的标注位置;
5）空调百叶将正面百叶加装活扇，活扇固定必须开启灵活、牢固以免脱落。
空调安装位置在建筑图中已明示，空调为常规尺寸900*750*330
6)门的毛条配置和规格,窗的胶条布置。
（6）绘制加工图
加工类材料必须出具详细加工图，且注明加工误差要求。
2）型材截面图
铝型材应注明用途、线密度、面层颜色和面层处理办法、加工尺寸和允许误差。
互相配合、关联的型材应连续绘制、齐全。
3）胶条：应注明加工详细尺寸、材质要求、布置方案、必要时备注配套型材。
附加文件：
1、明框玻璃幕墙和门窗部分中空玻璃第二道密封胶均使用聚硫胶
2、断桥隔热型材均采用注胶型材
3、选择玻璃规格时必须根据建筑设计窗墙比，在《陕西省建筑节能设计导则》相关表格中查出玻璃及窗框类别，核对建筑图纸相关技术指标要求，存在矛盾点时及时和甲方联系，以便准确选择相关材料。
灵活掌握数据关系，尽量选用普铝型材，可以通过变换玻璃在线、离线或双银解决。
3、禁止出现问题
遗漏标注尺寸；设计说明太简；无关内容罗列；物料表后补；不考虑项目情况和建筑设计说明；没有设计准备；跨过方案审核阶段、私自和建筑设计师沟通、沟通无记录、记录无建筑设计师签字；跨过施工白图审核；设计师不参加图纸方案和施工白图审核过程；材料选择无依据；计算书没有针对性；节点设计没有针对性；。
