【免费下载】常用半导体器件及应用单元测验附答案

第二章1 一个硅p －n 扩散结在p 型一侧为线性缓变结，a=1019cm -4，n 型一侧为均匀掺杂，杂质浓度为3×1014cm －3，在零偏压下p 型一侧的耗尽层宽度为μm，求零偏压下的总耗尽层宽度、内建电势和最大电场强度。

解：)0(,22≤≤-=x x qax dxd p S εψ)0(,22n SD x x qN dx d ≤≤-=εψ 0),(2)(22≤≤--=-=E x x x x qa dx d x p p Sεψ n n SDx x x x qN dx d x ≤≤-=-=E 0),()(εψ x ＝0处E 连续得x n ＝µm x 总=x n +x p =µm⎰⎰=--=-npx x bi V dx x E dx x E V 0516.0)()(m V x qa E p S/1082.4)(252max ⨯-=-=ε,负号表示方向为n 型一侧指向p 型一侧。

2 一个理想的p-n 结，N D ＝1018cm －3，N A ＝1016cm －3，τp＝τn＝10－6s ，器件的面积为×10－5cm －2，计算300K 下饱和电流的理论值，±时的正向和反向电流。

解：D p ＝9cm 2/s ，D n ＝6cm 2/scm D L p p p 3103-⨯==τ，cm D L n n n 31045.2-⨯==τnp n pn p S L n qD L p qD J 0+=I S =A*J S =*10-16A 。

＋时，I ＝µA ， －时，I ＝*10-16A3 对于理想的硅p +-n 突变结，N D ＝1016cm －3，在1V 正向偏压下，求n 型中性区内存贮的少数载流子总量。

设n 型中性区的长度为1μm，空穴扩散长度为5μm。

解：P ＋>>n ，正向注入：0)(2202=---pn n n n L p p dx p p d ，得： )sinh()sinh()1(/00pnn pn kTqV n n n L x W L xW e p p p ---=- ⎰⨯=-=nnW x n n A dx p p qA Q 20010289.5)(4一个硅p +-n 单边突变结，N D ＝1015cm －3，求击穿时的耗尽层宽度，若n 区减小到5μm，计算此时击穿电压。

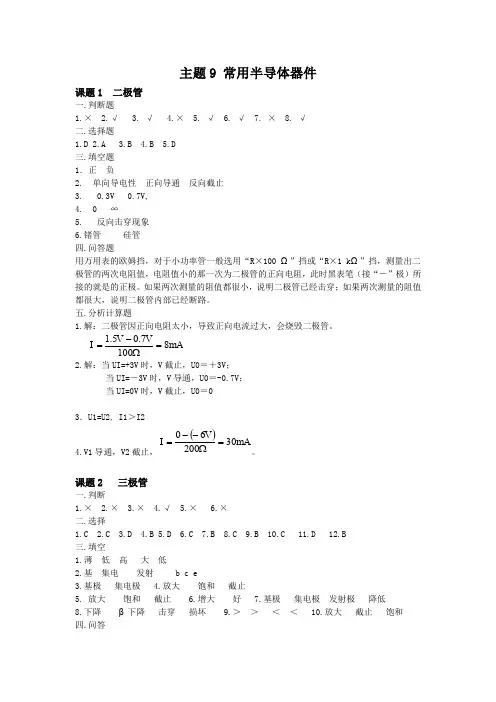

主题9 常用半导体器件课题1 二极管一.判断题1.×2.√3. √4.×5. √6. √7. ×8. √二.选择题1.D2.A3.B4.B5.D三.填空题1．正 负2. 单向导电性 正向导通 反向截止3. 0.3V 0.7V,4. 0 ∞5. 反向击穿现象6.锗管 硅管四.问答题用万用表的欧姆挡，对于小功率管一般选用“R ×100 Ω”挡或“R×1 k Ω”挡，测量出二极管的两次电阻值，电阻值小的那一次为二极管的正向电阻，此时黑表笔（接“－”极）所接的就是的正极。

如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路。

五.分析计算题1.解：二极管因正向电阻太小，导致正向电流过大，会烧毁二极管。

mA V V I 81007.05.1=Ω-=2.解：当UI=+3V 时，V 截止，U0＝＋3V ；当UI=－3V 时，V 导通，U0＝-0.7V ；当UI=0V 时，V 截止，U0＝03．U1=U2, I1＞I2 4.V1导通，V2截止，()mA V I 3020060=Ω--=。

课题2 三极管一.判断1.×2.×3.×4.√5.×6.×二.选择1.C2.C3.D4.B5.D6.C7.B8.C9.B 10.C 11.D 12.B三.填空1.薄 低 高 大 低2.基 集电 发射 b c e3.基极 集电极4.放大 饱和 截止5. 放大 饱和 截止6.增大 好7.基极 集电极 发射极 降低8.下降 β下降 击穿 损坏 9.＞ ＞ ＜ ＜ 10.放大 截止 饱和四.问答1.不可以对调使用，因为集电区和发射区的掺杂浓度不一样。

2.上面说法不完全对，当IC>ICM 时，将引起β值下降，管子不会坏；当UCE>U(BR)CEO 时，将引起管子击穿，在短时间下管子不会坏；当PC>PCM 时，将引起管子烧坏。

(完整版)半导体及其应用练习题及答案题目一1. 半导体是什么？答案：半导体是介于导体和绝缘体之间的材料，在温度适当时具有导电性能。

2. 半导体的价带和导带分别是什么？答案：半导体中的价带是电子离子化合物的最高能级，而导带是能够被自由电子占据的能级。

3. 简要解释半导体中的P型和N型材料。

答案：P型半导体是通过向半导体中掺杂三价元素，如硼，来创建的，在P型材料中电子少，因此存在空穴。

N型半导体是通过向半导体中掺杂五价元素，如磷，来创建的，在N型材料中电子多，因此存在自由电子。

题目二1. 解释PN结是什么？答案：PN结是由一个P型半导体和一个N型半导体通过熔合而形成的结构，其中P型半导体中的空穴与N型半导体中的自由电子结合，形成一个边界处的耗尽区域。

2. 简要描述PN结的整流作用是什么？答案：PN结的整流作用是指在正向偏置电压下，电流可以流过PN结，而在反向偏置电压下，电流几乎不会流过PN结。

3. 什么是PN结的击穿电压？答案：PN结的击穿电压是指当反向偏置电压达到一定程度时，PN结中会发生电击穿现象，导致电流迅速增加。

题目三1. 解释场效应晶体管（MOSFET）是什么？答案：场效应晶体管是一种半导体器件，可以用于控制电流的流动，其结构包括源极、漏极和栅极。

2. 简要描述MOSFET的工作原理。

答案：MOSFET的工作原理是通过栅极电场的变化来控制其上的沟道区域导电性，从而控制漏极和源极之间的电流的流动。

3. MOSFET有哪些主要优点？答案：MOSFET的主要优点包括体积小、功耗低、响应速度快和可靠性高等。

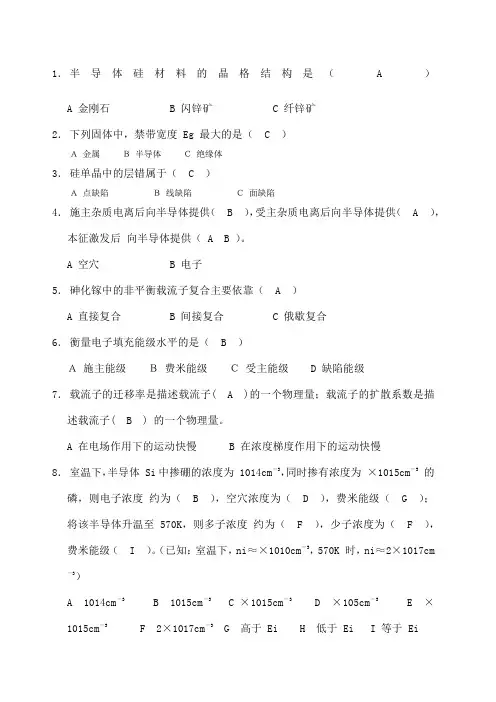

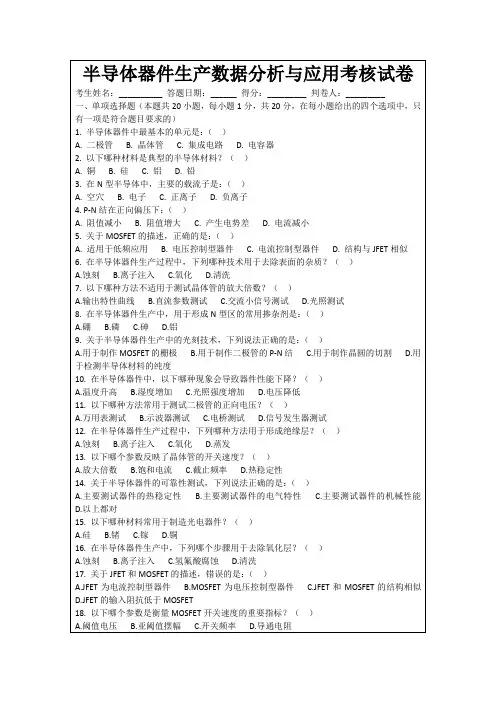

1．半导体硅材料的晶格结构是（A）A 金刚石B 闪锌矿C 纤锌矿2．下列固体中，禁带宽度 Eg 最大的是（ C ）Ａ金属Ｂ半导体Ｃ绝缘体3．硅单晶中的层错属于（ C ）Ａ点缺陷Ｂ线缺陷Ｃ面缺陷4．施主杂质电离后向半导体提供（ B ），受主杂质电离后向半导体提供（ A ），本征激发后向半导体提供（ A B ）。

A 空穴B 电子5．砷化镓中的非平衡载流子复合主要依靠（ A ）A 直接复合B 间接复合C 俄歇复合6．衡量电子填充能级水平的是（ B ）Ａ施主能级Ｂ费米能级Ｃ受主能级 D 缺陷能级7．载流子的迁移率是描述载流子( A )的一个物理量；载流子的扩散系数是描述载流子( B ) 的一个物理量。

A 在电场作用下的运动快慢B 在浓度梯度作用下的运动快慢8．室温下，半导体 Si中掺硼的浓度为 1014cm－3，同时掺有浓度为×1015cm－3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级（ G ）；将该半导体升温至 570K，则多子浓度约为（ F ），少子浓度为（ F ），费米能级（ I ）。

（已知：室温下，ni≈×1010cm－3，570K 时，ni≈2×1017cm －3）A 1014cm－3B 1015cm－3C ×1015cm－3D ×105cm－3E ×1015cm－3 F 2×1017cm－3 G 高于 Ei H 低于 Ei I 等于 Ei9．载流子的扩散运动产生（ C ）电流，漂移运动产生（ A ）电流。

A 漂移B 隧道C 扩散10. 下列器件属于多子器件的是（ B D ）Ａ稳压二极管Ｂ肖特基二极管Ｃ发光二极管 D 隧道二极管11. 平衡状态下半导体中载流子浓度n0p0=ni2，载流子的产生率等于复合率，而当np<ni2 时，载流子的复合率（ C ）产生率Ａ大于Ｂ等于Ｃ小于12. 实际生产中，制作欧姆接触最常用的方法是（ A ）Ａ重掺杂的半导体与金属接触Ｂ轻掺杂的半导体与金属接触13．在下列平面扩散型双极晶体管击穿电压中数值最小的是（ C ）A BVCEOB BVCBOC BVEBO14．MIS 结构半导体表面出现强反型的临界条件是（ B ）。

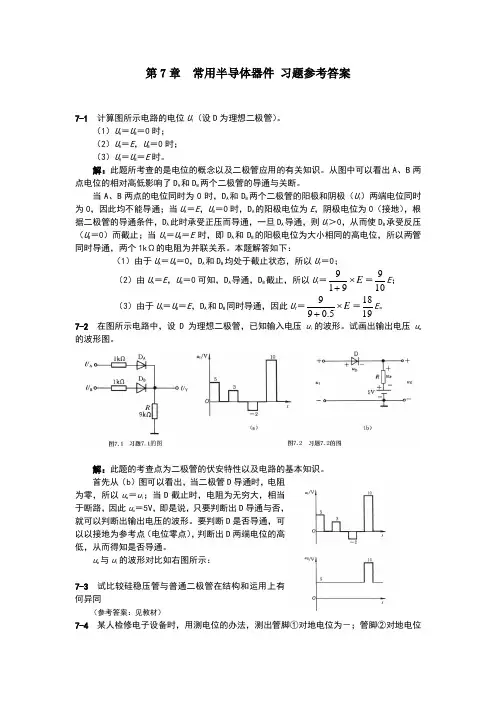

第7章 常用半导体器件 习题参考答案7-1 计算图所示电路的电位U Y （设D 为理想二极管）。

（1）U A ＝U B ＝0时；（2）U A ＝E ，U B ＝0时；（3）U A ＝U B ＝E 时。

解：此题所考查的是电位的概念以及二极管应用的有关知识。

从图中可以看出A 、B 两点电位的相对高低影响了D A 和D B 两个二极管的导通与关断。

当A 、B 两点的电位同时为0时，D A 和D B 两个二极管的阳极和阴极（U Y ）两端电位同时为0，因此均不能导通；当U A ＝E ，U B ＝0时，D A 的阳极电位为E ，阴极电位为0（接地），根据二极管的导通条件，D A 此时承受正压而导通，一旦D A 导通，则U Y ＞0，从而使D B 承受反压（U B ＝0）而截止；当U A ＝U B ＝E 时，即D A 和D B 的阳极电位为大小相同的高电位，所以两管同时导通，两个1k Ω的电阻为并联关系。

本题解答如下：（1）由于U A ＝U B ＝0，D A 和D B 均处于截止状态，所以U Y ＝0；（2）由U A ＝E ，U B ＝0可知，D A 导通，D B 截止，所以U Y ＝E ⨯+919＝109E ； （3）由于U A ＝U B ＝E ，D A 和D B 同时导通，因此U Y ＝E ⨯+5.099＝1918E 。

7-2 在图所示电路中，设D 为理想二极管，已知输入电压u i 的波形。

试画出输出电压u o 的波形图。

解：此题的考查点为二极管的伏安特性以及电路的基本知识。

首先从（b ）图可以看出，当二极管D 导通时，电阻为零，所以u o ＝u i ；当D 截止时，电阻为无穷大，相当于断路，因此u o ＝5V ，即是说，只要判断出D 导通与否，就可以判断出输出电压的波形。

要判断D 是否导通，可以以接地为参考点（电位零点），判断出D 两端电位的高低，从而得知是否导通。

u o 与u i 的波形对比如右图所示：7-3 试比较硅稳压管与普通二极管在结构和运用上有何异同（参考答案：见教材）7-4 某人检修电子设备时，用测电位的办法，测出管脚①对地电位为－；管脚②对地电位为－6V ；管脚③对地电位为－9V ，见图所示。

常用半导体材料测试卷一、单项选择题：（本大题共85个小题，每小题2分，共170分）1.在焊接过程中要使用助焊剂，关于助焊剂的作用，下列说法错误的是A．去除氧化物B．使焊点不出现尖角C．防止工件和焊料加热时氧化D．减小焊料熔化后的表面张力，增加其流动性，有利于浸润2.钎焊分离电子元器件最合适选用的电烙铁是A．25W B．75W C．100W D．150W3.共晶焊锡的熔点为A．327℃B．232℃C．183℃D．212℃4.焊接中焊点凝固前被焊元件移动容易形成A．虚焊B．夹生焊C．漏焊D．预焊5.焊接电子元件最适合的焊剂是A．焊锡膏B．松香C．稀盐酸D．氯化锌6.下面关于虚焊的说法错误的是A．虚焊就是假焊B．焊料与被焊物的表面没有互相扩散C．虚焊主要是由于焊件金属表面不干净和焊剂用量过少造成的D．虚焊主要由于烙铁温度不够高和留焊时间太短造成的7.下面关于镀锡的说法错误的是A．上锡B．预焊C．搪锡D．焊件表面处理8.下列关于焊接说法错误的是A．电烙铁烧死是指焊头因氧化而不吃锡的现象 B．焊接时不能甩动电烙铁，以免锡液伤人C．电烙铁的金属外壳必须接地 D．焊锡膏适用于电子器件的焊接9.关于手工焊接，下列说法不正确的是A．常用的焊锡丝的材料是锡铅合金B．焊剂的作用是焊接时去除氧化物并防止金属表面两次氧化C．焊接中要避免虚焊和夹生焊现象的发生D．焊接时，先用烙铁头加热工件，然后把焊锡丝放在烙铁头上熔化10.信号发生器的输出幅度每衰减20dB，输出信号的电压值即变为原来的A．0.5 B．0.1 C．31.6% D．1/211.信号发生器输出信号时，输出衰减选40dB ，当电压表示数值为5V 时，则输出为A．5V B．0.5V C．0.05V D．50V 12.信号发生器的输出衰减有20dB和40dB，当按下20dB时，输出相对衰减10倍，当按下40dB 时，输出相对衰减为A．10 B．100 C．20 D．4013.用示波器观察某标准正弦波的电压波形，若一个周期的距离为4div，示波器的扫描时间选择开关置于50ms／div，且使用了“扩展×10”，则该电压的频率是A．5Hz B．20Hz C．50Hz D．500Hz14.要使示波器的显示波形向上移动，应调节旋钮A．Y轴移位B．Y轴增幅C．X轴移位D．X轴增幅15.要使示波器显示波形亮度适中，应调节旋钮A．聚焦B．辉度C．辅助聚焦D．X轴衰减16.若Y轴输入信号频率为200Hz，要在荧光屏上看到4个完整的波形，则扫描频率范围要置于A．10――100Hz B．1kHz C．10 kHz D．100 kHz17.用示波器观察一正弦电压的波形，现屏中测出正弦波电压峰峰值为4div，档位为5V／div，探头不衰减，则正弦波电压的有效值为A．20V B．10V C．52V D．102V18.下列关于示波器的说法错误的是A．调整示波器的辉度钮，光点亮度不能太亮B．调节聚焦钮，使示波器的光点成为小圆点，如果不行，可用辅助聚焦钮配合C．示波器长期不用时，会导致内部的电解电容器失效D．为调整示波器的亮度和清晰度，可以让光点长时间停在屏幕中央19.使示波器的显示波形稳定，只显示两个完整波形，除调整垂直方向之外，还要调整A．扫描范围B．X轴衰减C．扫描范围和X轴衰减D．X轴位移20.用示波器观察两个正弦信号如图1所示，已知X轴偏转因数置于0.5μs／div，Y轴偏转因数置于0.1V／div，则两信号的相位差A．30o B．90o C．60o D．45o第 1 页共6 页21.在P型半导体中A．空穴是多数载流子，电子是少数载流子B．没有电子C．空穴的数量略多于电子D．没有空穴22.二极管两端加上正向电压时A．一定导通B．超过死区电压才能导通C．超过0.7V才导通 D．超过0.3V才导通23.在测量二极管反向电阻时，若用两手把管脚捏紧，电阻值将A．变大B．变小C．不变化D．无法判断24.一个硅二极管的正向电压降在0.6V基础上增加10%，它的电流将A．增加10% B．增加10%以上C．基本不变D．不变25.如图2所示，二极管是理想二极管，则电压U AB为A．－3V B．5V C．8V D．－8V26.如图3所示，VD1、VD2的状态是A．VD1导通、VD2截止B．VD1截止、VD2导通C．VD1、VD2都导通D．VD1、VD2都截止27.晶体二极管内部是由所构成的A．一个PN结B．两个PN结 C．两块N型半导体D．两块P型半导体28.当硅二极管加上0.4V的正向电压时，该二极管相当于A．很小的电阻B．很大的电阻C．短路D．中值电阻29.如图4所示，当输入电压U i＝12V时，输出电压U0为A．12V B．2V C．5V D．0V30.下列硅二极管中质量最好的是A．正向电阻为1kΩ，反向电阻为100 kΩ B．正向电阻为50kΩ，反向电阻为100 kΩC．正反向电阻均为无穷大 D．正向电阻为20kΩ，反向电阻为20kΩ31.用万用表欧姆挡测量小功率二极管性能好坏时，应把欧姆挡拨到A．R×100或R×1k挡B．R×1挡C．R×10挡D．任意挡32.用万用表测得NPN型三极管各电极对地电位是V B＝4.7V，V C＝4.3V，V E＝4V，则该三极管的工作状态是A．饱和状态B．截止状态C．放大状态D．无法确定33.在三极管放大电路中，三极管最高电位的一端是A．NPN型管的发射极B．PNP型管的发射极C．PNP型的集电极D．无法确定34.一只三极管内部包含个PN结A．1 B．2 C．3 D．035.NPN型和PNP型晶体管的区别是A．由两种不同的材料硅和锗制成B．掺入的杂质不同C．P区和N区的位置不同D．电流的放大倍数不同36.三极管各极电位如图所示，工作在放大状态的是37.3DG6型晶体三极管的P CM＝100mW，ICM＝20mA，U（BR）CEO＝20V，将其接在电路中，I C＝5mA，U CE＝10V，则该管A．击穿B．工作正常C．功耗太大，过热甚至烧坏D．无法判断38.在三极管放大电路中，测得某管脚1流进4.6mA的电流，某管脚2流进0.03mA的电流，则该管是A．NPN管B．PNP管C．硅管D．锗管39.晶体管的参数β是指A．晶体管共发射极直流电流放大倍数B．晶体管共发射极交流电流放大倍数C．放大电路的电压放大倍数D．放大电路的电流放大倍数40.正常工作在放大电路中的某晶体管各极对地电位分别是9V、6.3V、6V，则该管管脚分别对应为A．B、C、E B．C、B、E C．E、C、B D．E、B、C41.用万用表测得三极管任意两极间的正反向电阻均很小，则该管A．两个PN结均开路B．两个PN结均击穿C．发射结击穿，集电结正常D．发射结正常，集电结击穿第 2 页共6 页42.某PNP型晶体管β＝50，I E＝2mA，则I C约等于A．40μA B．1.98m A C．98 m A D．24.5 m A43.NPN型三极管处于放大状态时，各极电位关系是A．V C＞V B＞V E B．V C＜V B＜V E C．V C＞V E＞V B D．V C＜V E＜V B44.工作于放大状态的三极管在三个电极中，电流最大的是A．集电极B．基极C．发射极D．门极45.三极管放大作用的实质是A．三极管把小能量放大成大能量B．三极管把小电流放大成大电流C．三极管把小电压放大成大电压D．三极管用较小的电流控制较大的电流46.用万用表欧姆挡测量小功率三极管的极性与质量时，应把欧姆挡拨到A．R×1 B．R×10 C．R×100或R×1k D．R×10k47.用万用表的红表笔接触三极管的一只管脚，黑表笔接触另两只管脚，测得电阻均较小，则该三极管为A．NPN型B．PNP型C．不能确定D．三极管已经损坏48.焊接电子元件时，焊点表面粗糙不光滑，是因为A．电烙铁功率太大或焊接时间过长B．电烙铁功率太小或焊丝撤离过早C．焊剂太多造成的D．焊剂太少造成的49.关于钎焊，下列说法正确的是A．100W且带弯烙铁头的电烙铁应采用正握法 B．松香酒精溶液焊剂中，松香占67%，酒精占23% C．被焊件达到一定温度后，应将焊锡丝放在烙铁头上熔化浸润焊点D．焊锡全部浸润焊点后，应及时以25o角移开电烙铁50.下列关于夹生焊的说法错误的是A．虚焊和夹生焊是两种不同的现象B．夹生焊是指C．D．51.关于普通晶闸管结构，说法正确的是A．4层3端半导体，有2个PN结 B．4层2端半导体，有3个PN结C．4层3端半导体，有3个PN结 D．4层2端半导体，有2个PN结52.晶闸管关断的三个条件中，关断的逻辑关系是A．与B．或C．与非D．或非53.晶闸管关断的条件是A．加反向控制极电压B．去掉控制极电压C．阳极加反向电压或降低正向阳极电压，使流过晶闸管的电流小于维持电流I HD．以上说法都不对54.晶闸管导通的两个条件中，导通时阳极和门极加正极性电压的逻辑关系A．与B．或C．与非D．或非55.对螺栓式结构的晶闸管来说，螺栓是晶闸管的A．阳极B．阴极C．门极D．栅极56.晶闸管控制极的作用是A．只要控制极加正的触发脉冲，就能使晶闸管导通B．只要在晶闸管存在阳极电压的同时，控制极加上足够功率的正脉冲，就可以使晶闸管导通，导通之后控制极就失去作用C．控制极加负电压，可以使晶闸管关断 D．以上说法都不对57.晶闸管是用来的电子元件A．电流放大B．电压放大C．弱电控制强电D．强电控制弱电58.晶闸管导通后，流过晶闸管的电流取决于A．晶闸管的管压降 B．晶闸管的额定电流 C．控制极电压D．阳极电压和负载阻抗59.用万用表R×10挡，判别晶闸管的极性，黑表笔固定一只管脚，红表笔分别接另外两只管脚，当出现正向导通时A．黑表笔接控制极 B．黑表笔接阴极 C．红表笔接控制极D．红表笔接阳极60.用万用表测试小功率晶闸管的极性时，某两个电极之间的正反向电阻相差不大，说明这两个电极是A．阳极和门极B．阴极和门极C．阳极和阴极D．无法确定61.用于整流的二极管是A．2AK4 B．2CW20A C．2CZ14F D．2AP962.三极管极间电流满足I C＝βI B关系时，三极管一定工作在A．饱和区B．截止区C．放大区D．击穿区63.晶体管作开关使用时，是工作在其A．放大区B．饱和区C．截止区D．饱和区和截止区64.大功率三极管的外壳往往做三极管的使用A．基极B．集电极C．发射极D．三个电极都可能65.放大电路中某晶体管极间电压如图5所示，则该管类型及1、2、3极分别为A．NPN型硅管，E、C、B B．NPN型硅管，B、C、EC．PNP型硅管，E、C、B D．PNP型硅管，B、C、E66.XD7型低频信号发生器面板上用来选择输出信号频率范围的调节旋钮是A．频率旋钮B．波段旋钮C．阻抗衰减旋钮D．电压调节旋钮第 3 页共6 页67.关于示波器的说法正确的是A．顺时针转动“辉度旋钮”，辉度变亮；反之减弱直至消失B．第二阳极与第一阳极、控制栅极相比处于正电位，可实现辉度调节C．控制栅极是顶端有孔的圆筒，套装在阴极之外，其电位比阴极电位高D．“扩展拉×10”按下时X轴扫描速度扩大10倍68.在输入信号频率较高时实现双踪显示应选择的显示方式A．断续B．YA＋YB C．YA或YB D．交替69.某一正弦交流电压在示波器上所显示的波形峰峰值为4div，此时示波器的输入灵敏度开关置于0.5V／div，被测信号经探极10∶1接入，则该交流电的有效值为A．10V B．7.07V C．14.14V D．0.2V70.2DW47是A．P型锗材料稳压二极管B．N型锗材料稳压二极管C．N型锗材料普通二极管D．P型硅材料稳压二极管71.如图6所示晶体管测试电路中，合上开关S1、S2后，电压表读数为1.5V，毫安表没有指示，可能是下面原因的那一种A．集电极内部开路B．发射极内部开路C．B、E间已击穿D．发射结已击穿72.测得晶体管电路三个电位如图7所示，其中二极管、三极管均为硅管，则晶体管的工作状态为A．饱和B．放大C．截止D．无法确定73.3AX31是三极管A．NPN型锗材料、高频小功率B．NPN型锗材料、低频小功率C．PNP型锗材料、低频小功率D．PNP型硅材料、低频小功率74.实践中判断三极管是否饱和、截止，最简单可靠的方法是测量A．I B B．I C C．U BE D．U CE 75.关于穿透电流I CEO，下列说法正确的是A．I CEO是指发射极开路时，集电极和基极之间的反向电流B．I CEO越小，管子性能越稳定C．硅管穿透电流比锗管大，因此硅管比锗管稳定性差D．I CEO随温度的升高而减小76.晶闸管作为变流技术理想的可控开关元件，原因之一是其导通后的管压降很小，一般在A．0.7V以下B．0.4V以下C．1V以下D．0.3V以下77.关于普通晶闸管和普通二极管的不同，说法正确的是A．晶闸管具有单向可控导电性，二极管不具备B．二极管有一个PN结，晶闸管有三个PN结C．二极管有阳极、阴极两个电极，晶闸管有阳极、阴极和控制极D．以上三种说法都正确78.如图8所示，S1、S2闭合时，白炽灯正常发光；当S2断开时，白炽灯将A．变亮B．亮度不变C．变暗D．熄灭79.用万用表判别普通晶闸管管脚极性时应选用挡A．R×1 B．R×10 C．R×100或R×1k D．R×10k80.由于晶闸管的过载能力有限，在选用时至少要考虑倍的电流裕量A．1――2 B．1.5――2 C．1.8――2.5 D．3――3.581.选取普通晶闸管额定电压的依据是A．正向重复峰值电压B．反向重复峰值电压C．正向重复峰值电压和反向重复峰值电压二者中较小者D．击穿电压82.在晶闸管标准散热和全导通时，允许通过的工频最大阳极电流为A．半波电流的峰值B．半波电流的平均值C．半波电流的有效值D．全波电流的平均值83.当晶闸管导通后，可以维持导通状态，是因为管子本身存在A．放大作用B．正反馈作用C．负反馈作用D．开关作用84.要使导通的普通晶闸管关断，必须使其阳极电流减小到低于A．额定电流B．擎住电流C．阳极电流D．维持电流85.在电路中，晶闸管承受的正反向峰值电压值为311V，为安全起见，晶闸管应选择A．KP20－3 B．KP400－4 C．KP700－3 D．KP20－7第 4 页共6 页卷Ⅱ（非选择题）二、分析题1.用示波器测量正弦电压如图所示，已知“t／div”置于“5ms／div”，X轴扩展（K＝10），“V／div”置于“1.5V／div”，则被测电压的周期、振幅、峰－峰值、有效值分别为多少？2.用示波器观察到某负载电压、电流的波形如图所示，垂直偏转因数为2V／div，水平偏转因数为1ms／div，探头衰减倍数为10∶1，请说明该电压的峰值、周期、该负载的性质。

半导体器件习题及答案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1第1章 半导体器件一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1、P 型半导体可通过在本半导体中掺入五价磷元素而获得。

（ ）2、N 型半导体可以通过在本征半导体中掺入三价元素而得到。

（ ）3、在N 型半导体中，掺入高浓度的三价杂质可以发型为P 型半导体。

（ ）4、P 型半导体带正电，N 型半导体带负电。

（ ）5、N 型半导体的多数载流子是电子，所以它带负电。

（ ）6、半导体中的价电子易于脱离原子核的束缚而在晶格中运动。

（ ）7、半导体中的空穴的移动是借助于邻近价电子与空穴复合而移动的。

（ ）8、施主杂质成为离子后是正离子。

（ ）9、受主杂质成为离子后是负离子。

（ ）10、PN 结中的扩散电流是载流子在电场作用下形成的。

（ ）11、漂移电流是少数载流子在内电场作用下形成的。

（ ）12、由于PN 结交界面两边存在电位差，所以，当把PN 结两端短路时就有电流流过。

（ ）13、PN 结在无光照、无外加电压时，结电流为零。

（ ）14、二极管的伏安特性方程式除了可以描述正向特性和反向特性外，还可以描述二极管的反向击穿特性。

（ ）15、通常的BJT 管在集电极和发射极互换使用时，仍有较大的电流放大作用。

（ ）16、有人测得某晶体管的U BE =，I B =20μA ，因此推算出r be =U BE /I B =20μA=35kΩ。

（ ）17、有人测得晶体管在U BE =，I B =5μA ，因此认为在此工作点上的r be 大约为26mV/I B =Ω。

（ ）18、有人测得当U BE =，I B =10μA 。

考虑到当U BE =0V 时I B =0因此推算得到0.6060()100BE be B U r k I ∆-===Ω∆-（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) . 1、在绝对零度（0K ）时，本征半导体中_________ 载流子。

第二章常用半导体器件及应用一、习题2.1填空1.半导材料有三个特性，它们是 ________ 、______ 、 ______ 。

2.在本征半导体中加入 _____ 元素可形成N型半导体，加入 _________ 元素可形成P型半导体。

3.二极管的主要特性是 ______________ 。

4•在常温下，硅二极管的门限电压约为_______ V，导通后的正向压降约为—V ;锗二极管的门限电压约为_____ V，导通后的正向压降约为_V。

5•在常温下，发光二极管的正向导通电压约为__________ V,考虑发光二极管的发光亮度和寿命，其工作电流一般控制在 _________ mA。

6.晶体管(BJT)是一种______ 控制器件；场效应管是一种_________ 控制器件。

7.晶体管按结构分有 _______ 和 ____ 两种类型。

8.晶体管按材料分有 ______ 和 ____ 两种类型。

9.NPN和PNP晶体管的主要区别是电压和电流的__________ 不同。

10.晶体管实现放大作用的外部条件是发射结—、集电结—。

11.从晶体管的输出特性曲线来看，它的三个工作区域分别是_________ 、_____ 、____ 。

12.晶体管放大电路有三种组态________ 、________ 、 ______ 。

13.有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A 的输入电阻______ 。

14. ______________________________ 三极管的交流等效输入电阻随变化。

15. ______________________________ 共集电极放大电路的输入电阻很，输出电阻很___________________________________________ 。

16.射极跟随器的三个主要特点是.、、。

第5章常用半导体元件习题5。

1晶体二极管一、填空题:1．半导体材料的导电能力介于和之间,二极管是将封装起来,并分别引出和两个极。

2．二极管按半导体材料可分为和 ,按内部结构可分为＿和，按用途分类有、、四种。

3．二极管有、、、四种状态，PN结具有性，即。

4．用万用表（R×1K档）测量二极管正向电阻时，指针偏转角度，测量反向电阻时，指针偏转角度。

5．使用二极管时，主要考虑的参数为和二极管的反向击穿是指。

6．二极管按PN结的结构特点可分为是型和型。

7．硅二极管的正向压降约为 V,锗二极管的正向压降约为 V;硅二极管的死区电压约为V,锗二极管的死区电压约为 V。

8．当加到二极管上反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象。

9．利用万用表测量二极管PN结的电阻值，可以大致判别二极管的、和PN结的材料。

二、选择题：1。

硅管和锗管正常工作时，两端的电压几乎恒定，分别分为( ).A。

0。

2-0.3V 0。

6—0.7V B. 0.2—0.7V 0.3-0。

6VC.0.6-0。

7V 0.2-0.3V D。

0。

1—0.2V 0.6-0.7V的大小为( ).2。

判断右面两图中，UABA. 0。

6V 0.3V B。

0。

3V 0.6VC. 0.3V 0。

3V D。

0。

6V 0.6V3.用万用表检测小功率二极管的好坏时，应将万用表欧姆档拨到( ）Ω档.A。

1×10 B. 1×1000 C. 1×102或1×103 D。

1×1054. 如果二极管的正反向电阻都很大，说明（ ) .A. 内部短路 B。

内部断路 C。

正常 D. 无法确定5。

当硅二极管加0。

3V正向电压时，该二极管相当于（ ) 。

A. 很小电阻 B。

很大电阻 C。

短路 D。

开路6．二极管的正极电位是—20V，负极电位是-10V，则该二极管处于（）。

A．反偏 B．正偏 C．不变D。

断路7．当环境温度升高时，二极管的反向电流将（）A．增大 B．减小 C．不变D。

第一章、半导体器件（附答案）一、选择题1．PN 结加正向电压时，空间电荷区将 ________A. 变窄 B 。

基本不变 C 。

变宽2．设二极管的端电压为 u ，则二极管的电流方程是 ________A 。

B. C.3．稳压管的稳压是其工作在 ________A. 正向导通B. 反向截止C. 反向击穿区4．V U GS 0=时，能够工作在恒流区的场效应管有 ________A. 结型场效应管B. 增强型 MOS 管 C 。

耗尽型 MOS 管5．对PN 结增加反向电压时，参与导电的是 ________A 。

多数载流子 B. 少数载流子 C. 既有多数载流子又有少数载流子6．当温度增加时，本征半导体中的自由电子和空穴的数量 _____A. 增加B. 减少 C 。

不变7．用万用表的 R × 100 Ω档和 R × 1K Ω档分别测量一个正常二极管的正向电阻,两次测量结果 ______A. 相同B. 第一次测量植比第二次大 C 。

第一次测量植比第二次小8．面接触型二极管适用于 ____A. 高频检波电路B. 工频整流电路9．下列型号的二极管中可用于检波电路的锗二极管是： ____A. 2CZ11B. 2CP10 C 。

2CW11 D.2AP610．当温度为20℃时测得某二极管的在路电压为V U D 7.0=.若其他参数不变，当温度上升到40℃，则D U 的大小将 ____A. 等于 0。

7V B 。

大于 0。

7V C 。

小于 0。

7V11．当两个稳压值不同的稳压二极管用不同的方式串联起来，可组成的稳压值有 _____ A 。

两种 B. 三种 C 。

四种12．在图中，稳压管1W V 和2W V 的稳压值分别为6V 和7V ，且工作在稳压状态,由此可知输出电压O U 为 _____A. 6VB. 7VC. 0V D 。

1V13．将一只稳压管和一只普通二极管串联后，可得到的稳压值是（ ）A 。
