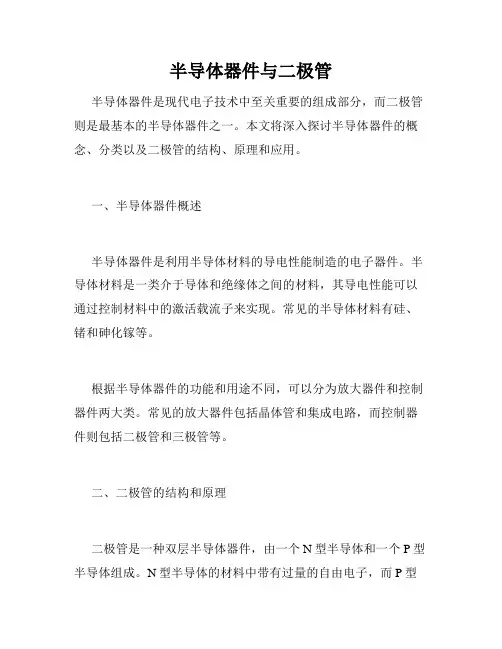

半导体器件与二极管半导体器件是现代电子技术中至关重要的组成部分,而二极管则是最基本的半导体器件之一。
本文将深入探讨半导体器件的概念、分类以及二极管的结构、原理和应用。
一、半导体器件概述半导体器件是利用半导体材料的导电性能制造的电子器件。
半导体材料是一类介于导体和绝缘体之间的材料,其导电性能可以通过控制材料中的激活载流子来实现。
常见的半导体材料有硅、锗和砷化镓等。
根据半导体器件的功能和用途不同,可以分为放大器件和控制器件两大类。
常见的放大器件包括晶体管和集成电路,而控制器件则包括二极管和三极管等。
二、二极管的结构和原理二极管是一种双层半导体器件,由一个N型半导体和一个P型半导体组成。
N型半导体的材料中带有过量的自由电子,而P型半导体的材料中则带有过量的空穴。
当N型半导体和P型半导体接触时,自由电子和空穴会发生复合,形成一个耗尽区域。
在二极管的正向偏置状态下,即在P端连接正电源、N端连接负电源时,耗尽区域变窄,自由电子从N端流向P端,空穴从P 端流向N端,形成电流通过的通道。
这种状态被称为正向偏置,二极管表现出导电的特性。
而在二极管的反向偏置状态下,即在P端连接负电源、N端连接正电源时,耗尽区域变宽,阻止电流通过。
这种状态被称为反向偏置,二极管表现出绝缘的特性。
三、二极管的应用二极管作为一种简单而可靠的器件,广泛应用于各个领域的电子设备中。
下面列举几个常见的应用场景:1. 整流器:二极管可以将交流电转化为直流电,常用于家庭电器和电子设备的电源部分。
2. 稳压器:二极管的反向击穿电压特性使其可以作为稳压器件,稳定电路中的电压。
3. 发光二极管(LED):利用半导体材料的发光特性,二极管可以发光,被广泛用于指示灯、显示屏等领域。
4. 激光二极管:激光二极管是一种半导体激光器件,可以产生高强度、单色、相干性好的激光光束,被广泛应用于激光打印机、激光指示器等。
5. 保护器件:二极管的快速开关特性使其可以用于保护其他器件免受电压过高或过低的影响。

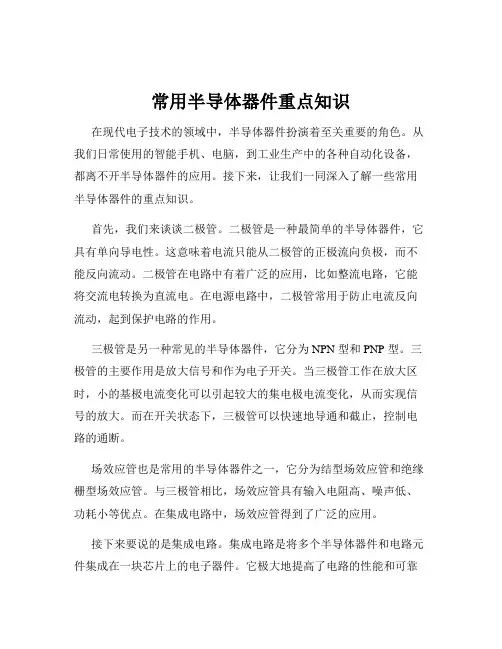

常用半导体器件重点知识在现代电子技术的领域中,半导体器件扮演着至关重要的角色。
从我们日常使用的智能手机、电脑,到工业生产中的各种自动化设备,都离不开半导体器件的应用。
接下来,让我们一同深入了解一些常用半导体器件的重点知识。
首先,我们来谈谈二极管。
二极管是一种最简单的半导体器件,它具有单向导电性。
这意味着电流只能从二极管的正极流向负极,而不能反向流动。
二极管在电路中有着广泛的应用,比如整流电路,它能将交流电转换为直流电。
在电源电路中,二极管常用于防止电流反向流动,起到保护电路的作用。
三极管是另一种常见的半导体器件,它分为 NPN 型和 PNP 型。
三极管的主要作用是放大信号和作为电子开关。
当三极管工作在放大区时,小的基极电流变化可以引起较大的集电极电流变化,从而实现信号的放大。
而在开关状态下,三极管可以快速地导通和截止,控制电路的通断。
场效应管也是常用的半导体器件之一,它分为结型场效应管和绝缘栅型场效应管。
与三极管相比,场效应管具有输入电阻高、噪声低、功耗小等优点。
在集成电路中,场效应管得到了广泛的应用。
接下来要说的是集成电路。
集成电路是将多个半导体器件和电路元件集成在一块芯片上的电子器件。
它极大地提高了电路的性能和可靠性,减小了电路的体积和重量。
集成电路的发展使得电子设备变得越来越小巧、功能越来越强大。
在了解这些半导体器件的基本原理后,我们还需要知道它们的特性参数。
对于二极管,重要的参数有正向压降、反向击穿电压、最大整流电流等。
三极管的特性参数包括电流放大倍数、集电极发射极击穿电压、集电极最大允许电流等。
而场效应管的特性参数有开启电压、跨导、漏极饱和电流等。
在实际应用中,选择合适的半导体器件非常重要。
需要根据电路的工作条件、性能要求、成本等因素进行综合考虑。
例如,在高频率的电路中,通常会选择性能较好的场效应管;而在一些对成本要求较为严格的电路中,可能会选择价格相对较低的三极管。
此外,半导体器件的封装形式也会影响其性能和使用。
