绝缘电阻表(兆欧表).

兆欧表的原理和使用方法兆欧表，也被称为绝缘电阻测试仪或绝缘电阻计，是一种用于测量电气绝缘材料或系统绝缘电阻的仪器。

它在电气工程和维护领域中广泛应用，以确保设备和系统的安全性。

以下是兆欧表的原理和使用方法的详细说明：一、原理1.1 绝缘电阻绝缘电阻是指电气系统中绝缘材料的阻力，它阻止电流在绝缘材料中流动。

绝缘电阻的高低直接关系到系统的安全性和性能。

1.2 测量原理兆欧表的工作原理基于欧姆定律，即电阻（R）等于电压（V）与电流（I）的比值，即R = V/I。

在绝缘测试中，兆欧表会施加一个高电压（通常为500V或更高），然后测量由于绝缘电阻引起的电流。

根据欧姆定律，电流越小，绝缘电阻就越大。

二、使用方法2.1 准备工作在使用兆欧表之前，需要进行一些准备工作：确认设备断电：确保待测设备或系统处于断电状态，以防止电流影响测量结果。

选择合适的测量范围：根据待测物体的预估绝缘电阻范围，选择兆欧表的合适测量范围。

2.2 连接测量兆欧表的连接方式通常如下：连接测试夹具：将兆欧表的测试夹具分别连接到待测系统的两端。

选择测量模式：选择绝缘测试模式，并设置测试电压。

2.3 进行测量完成连接后，按以下步骤进行测量：施加电压：按下兆欧表上的按钮，使其施加电压到待测系统。

测量电流：兆欧表测量通过待测系统的电流。

根据欧姆定律计算绝缘电阻。

记录测量值：将测量得到的绝缘电阻值记录下来，作为参考。

2.4 结果分析测量结束后，需要进行结果分析：比较与标准值：将得到的绝缘电阻值与标准值进行比较，以确定系统的绝缘状态。

判定绝缘状态：根据标准或设备要求，判断绝缘状态是否符合要求。

2.5 注意事项在使用兆欧表时，需要注意以下事项：安全操作：在进行高电压测试时，必须确保操作人员和设备的安全。

避免潮湿环境：避免在潮湿的环境中进行测量，以免影响测量结果。

定期校准：兆欧表应定期校准，以确保测量的准确性。

遵循使用说明：详细阅读兆欧表的使用说明，并按照说明进行操作。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。

1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。

PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

数字兆欧表使用方法一、什么是数字兆欧表数字兆欧表，也称为绝缘电阻测试仪，是一种用于测量电气设备或电线电缆绝缘电阻的仪器。

它能够快速准确地检测绝缘电阻的大小，以确保电气设备的安全性和可靠性。

二、数字兆欧表的使用前准备在使用数字兆欧表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1. 检查仪器：确保数字兆欧表处于正常工作状态，无损坏或故障。

2. 清洁被测物体：清除被测物体表面的杂质和污垢，以确保测量结果的准确性。

3. 断电：在进行绝缘电阻测试之前，确保被测设备已经断电，并且与电源完全隔离，以避免电击事故发生。

三、数字兆欧表的使用步骤1. 连接电源：将数字兆欧表的电源线与电源插座连接，并确保仪器的电源开关处于关闭状态。

2. 选择测量范围：根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，数字兆欧表提供多个测量范围可供选择。

3. 连接测试线：将数字兆欧表的测试线（一般为红色和黑色）分别连接到被测物体的测试端口上。

红色线连接正极，黑色线连接负极。

4. 打开电源：打开数字兆欧表的电源开关，仪器即可开始工作。

此时，数字兆欧表会显示电阻值或绝缘电阻的测量结果。

5. 进行测量：根据数字兆欧表的显示，可以判断被测物体的绝缘电阻是否正常。

如果显示的数值超出了设定的安全范围，说明被测物体存在绝缘故障。

6. 记录测量结果：在进行测量的同时，应当记录下测量结果，以备后续分析和比对。

四、注意事项在使用数字兆欧表时，需要注意以下事项，以确保测试的准确性和安全性。

1. 避免高电压：在进行绝缘电阻测试时，应避免使用高电压，以免对被测物体造成损坏或电击伤害。

2. 防止短路：在连接测试线时，应确保测试线之间没有短路，以免影响测量结果或对仪器造成损坏。

3. 注意温度：在进行绝缘电阻测试时，应注意被测物体的温度。

高温环境可能导致绝缘电阻降低，影响测试结果的准确性。

4. 避免干扰：在进行绝缘电阻测试时，应避免外部电磁场或干扰物的影响，以免对测试结果产生干扰或误差。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人： 黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参 加 起 草 人： 谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一 概 述1 规格1.1 绝缘电阻表按额定电压分为9种：50，100，250，500，1000， 2000，2500，5000，10000V 。

1.2 绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0， 20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二 技 术 要 求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。

PR F 100%B B E A ⎛⎫-=⨯ ⎪⎝⎭ (1) 式中 B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。

一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，经常用它测量电气设备或供电线路的绝缘电阻值。

是一种可携带式的仪表，兆欧表的表盘刻度以兆欧( M Q)为单位。

兆欧表的选用兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。

低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备选用500~1000 伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。

兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从 1 兆欧或 2 兆欧开始。

这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。

因为这种设备的绝缘电阻有有可能小于 1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

兆欧表使用要做好以下各种准备：( 1 )测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

( 3 )被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

(4 )测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“ 0”位置，开路时应指在位置。

(5)、兆欧表引线应用多股软线，而且应有良好的绝缘；(6)、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；(7)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

兆欧表使用知识一、兆欧表概述1、兆欧表又称摇表，是一种专门用来测量绝缘电阻的便携式仪表，在电气安装、检修和试验中使用十分广泛。

绝缘电阻的大小是表明电气设备绝缘性能的一个重要指标，而绝缘性能的好坏直接关系着设备的正常运行和人身安全。

绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，可能会造成漏电或短路等事故。

所以要对电气设备的绝缘性能进行定期的测量，以确保设备正常运行和人身安全。

2、指针式兆欧表由磁电系比率表、手摇交流发电机、整流电路及接线端子组成。

L接线端子接于被测设备的导线或绕组的端子上，即被测物与大地绝缘的导体部分；E接地端子接于被测设备的接地端子、外壳或大地上；G屏蔽端子接于被测设备的屏蔽层或绝缘层上，其作用是减小测量误差，消除表面泄漏电流。

3、兆欧表有250V、500V、1000V、2500V、5000V等不同电压等级。

选用兆欧表时应根据设备的额定电压来选择。

4、使用兆欧表前必须做开路试验和短路试验。

兆欧表开路试验时的转数是120r/min。

使用兆欧表测量设备对地绝缘电阻时，应将L端接到被测导体上，E端接地。

兆欧表使用时转数应达到120r/min。

二、兆欧表选择选用兆欧表时应注意两点：1、额定电压应与被测电气设备或线路的工作电压相适应。

2、测量范围应与被测电阻的范围相吻合，以免引起过大的测量误差。

三、使用前检查1、将兆欧表平放，先使L、E两个端钮开路，摇动发电机手柄至额定转速(120r/min)，这时指针应指在“∞”处；2、再将L、E端钮短接，并缓慢摇动手柄(切勿摇动过快，以免电流过大烧坏线圈)，指针应指在“0”位上。

3、若开路试验时指针不指在“∞”，短路试验时指针不指在“0”位上，说明表已不准，应更换兆欧表。

四、安全措施为了保证安全，被测设备必须在切断电源后才能进行测量。

对有电容的高压设备，还须进行停电后的充分放电才可测量。

用兆欧表测量过的设备，也要在测量后及时放电。

兆欧表绝缘电阻测试一、什么是兆欧表绝缘电阻测试1.1 兆欧表的定义1.2 绝缘电阻测试的意义二、兆欧表绝缘电阻测试的原理2.1 绝缘电阻测试的基本原理2.2 兆欧表的工作原理三、兆欧表绝缘电阻测试的步骤3.1 准备工作3.2 连接测试电路3.3 设置兆欧表参数3.4 进行测试3.5 结果分析和判断四、兆欧表绝缘电阻测试的注意事项4.1 安全注意事项4.2 测试环境要求4.3 兆欧表使用注意事项五、兆欧表绝缘电阻测试的应用领域5.1 电气设备维护5.2 电力系统检测5.3 工业生产过程中的应用六、常见问题解答6.1 为什么需要进行绝缘电阻测试？6.2 兆欧表的测量范围是多少？6.3 绝缘电阻测试的数据如何分析？七、结语绝缘电阻测试是一种用于评估电气设备绝缘状态的重要方法，而兆欧表则是进行绝缘电阻测试的常用工具。

本文对兆欧表绝缘电阻测试进行了全面、详细、完整且深入的探讨，包括了测试原理、测试步骤、注意事项、应用领域等多个方面的内容。

在文章中，我们首先介绍了兆欧表和绝缘电阻测试的定义和意义。

随后，我们详细解释了绝缘电阻测试的基本原理和兆欧表的工作原理，帮助读者理解测试的原理基础。

接下来，我们阐述了兆欧表绝缘电阻测试的具体步骤，包括准备工作、连接测试电路、设置兆欧表参数、进行测试和结果分析和判断。

在这一部分，我们使用了有序列表的格式，以清晰划分不同步骤。

为了确保测试的安全和准确性，我们还提供了兆欧表绝缘电阻测试的注意事项，包括安全注意事项、测试环境要求和兆欧表使用注意事项，帮助读者在测试过程中避免可能的问题和危险。

此外，我们还介绍了兆欧表绝缘电阻测试的应用领域，包括电气设备维护、电力系统检测和工业生产过程中的应用，展示了测试方法的实际应用价值。

最后，我们回答了一些常见问题，如为什么需要进行绝缘电阻测试、兆欧表的测量范围是多少以及绝缘电阻测试的数据如何分析等，帮助读者更好地理解和应用这一测试方法。

综上所述，本文全面探讨了兆欧表绝缘电阻测试的相关内容，希望能对读者在实际应用中提供帮助和指导。

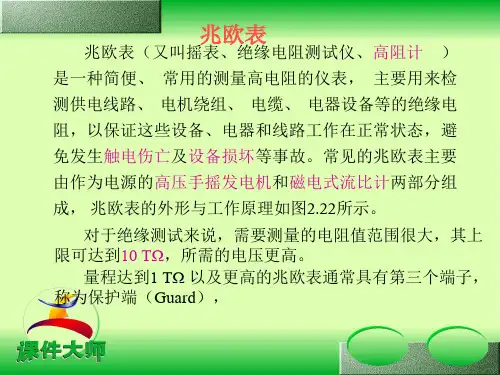

兆欧表简介兆欧表（Megger）俗称摇表，是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

绝缘电阻测试仪的测试原理绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。

它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。

绝缘电阻发生大的变化，就可能预示着潜在的故障。

所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。

兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。

优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。

兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。

例如，与数字多用表（DMM）上配备的欧姆表功能相比，这些电气测试器在进行电阻测量时施加的电压要高得多。

兆欧表采用的电压范围通常从50 V到高达5 kV；而典型数字多用表的电压一般小于10 V。

对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。

几乎所有的绝缘测试仪都采用直流电压作为激励，所以兆欧表校准器的交流要求很少。

许多兆欧表为两端设备，它提供一个电压，并测量由被测设备所决定的电流。

量程达到1 TΩ以及更高的兆欧表通常具有第三个端子，称为保护端（Guard），对于消除泄漏通路以及被测未知电阻Rx 的并联元件非常有用。

保护端的目的是消除可能会产生的泄漏电流来选择性地将输出寄生电阻性元件的影响减小为零。

校准这些仪器时的一个主要问题是找到合适的电阻器，当然是首先要足够精确；还需要电阻值足够大，使其能够承受高直流电压。

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622—97本检定规程经国家技术监督局于1997 年10 月24 日批准，并自1998 年5 月1 日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一概述1 规格1.1 绝缘电阻表按额定电压分为9 种：50，100，250，500，1000，2000，2500，5000，10000V。

1.2 绝缘电阻表按准确度等级分为 5 级：1.0，2.0，5.0，10.0，20.0。

1.3 绝缘电阻表检定环境的参考温度为23℃。

1.4 绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1 直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2 指示仪表分为：磁电系电流表及磁电系比率表。

二技术要求2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表 1 的规定。

E B BP RAF100%(1)式中B p——绝缘电阻表指示器标称值；B R——标准高压高阻箱示值；A F——基准值。

2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图 1 所示。

图1 绝缘电阻表量程区段2.4 Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
