浅谈ARM Cortex系列处理器之区别

Cortex-M系列M0：Cortex-M0是目前最小的ARM处理器，该处理器的芯片面积非常小，能耗极低，且编程所需的代码占用量很少，这就使得开发人员可以直接跳过16位系统，以接近8 位系统的成本开销获取32 位系统的性能。

Cortex-M0 处理器超低的门数开销，使得它可以用在仿真和数模混合设备中。

M0+：以Cortex-M0 处理器为基础，保留了全部指令集和数据兼容性，同时进一步降低了能耗，提高了性能。

2级流水线，性能效率可达1.08 DMIPS/MHz。

M1：第一个专为FPGA 中的实现设计的ARM 处理器。

Cortex-M1 处理器面向所有主要FPGA 设备并包括对领先的FPGA 综合工具的支持，允许设计者为每个项目选择最佳实现。

M3：适用于具有较高确定性的实时应用，它经过专门开发，可使合作伙伴针对广泛的设备（包括微控制器、汽车车身系统、工业控制系统以及无线网络和传感器）开发高性能低成本平台。

此处理器具有出色的计算性能以及对事件的优异系统响应能力，同时可应实际中对低动态和静态功率需求的挑战。

M4：由ARM 专门开发的最新嵌入式处理器，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场。

M7：在ARM Cortex-M 处理器系列中，Cortex-M7 的性能最为出色。

它拥有六级超标量流水线、灵活的系统和存接口（包括AXI 和AHB）、缓存（Cache）以及高度耦合存（TCM），为MCU 提供出色的整数、浮点和DSP 性能。

互联：64位AMBA4 AXI, AHB外设端口(64MB 到512MB)指令缓存：0 到64kB，双路组相联，带有可选ECC数据缓存：0 到64kB，四路组相联，带有可选ECC指令TCM：0 到16MB，带有可选ECC数据TCM：0 到16MB，带有可选ECCCortex-M系列规格对比Cortex-A系列：ARM Cortex-A 系列是一系列用于复杂操作系统和用户应用程序的应用程序处理器。

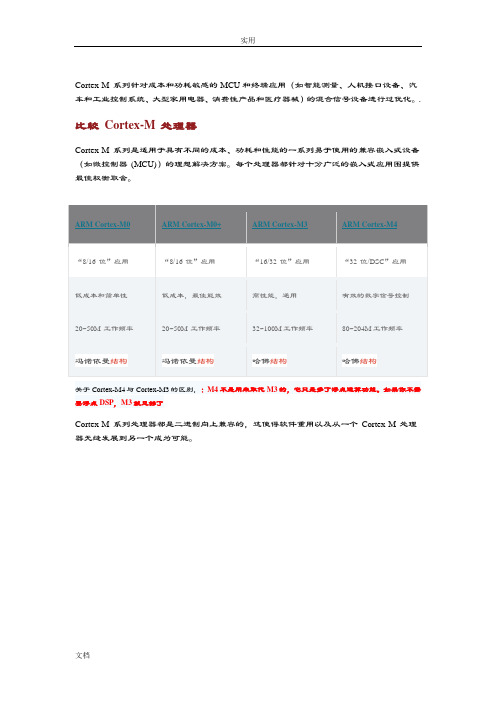

Cortex-M 系列针对成本和功耗敏感的 MCU 和终端应用（如智能测量、人机接口设备、汽车和工业控制系统、大型家用电器、消费性产品和医疗器械）的混合信号设备进行过优化。

.比较Cortex-M 处理器Cortex-M 系列是适用于具有不同的成本、功耗和性能的一系列易于使用的兼容嵌入式设备（如微控制器(MCU)）的理想解决方案。

每个处理器都针对十分广泛的嵌入式应用围提供最佳权衡取舍。

关于Cortex-M4与Cortex-M3的区别，：M4不是用来取代M3的，它只是多了浮点运算功能。

如果你不需要浮点DSP，M3就足够了Cortex-M 系列处理器都是二进制向上兼容的，这使得软件重用以及从一个Cortex-M 处理器无缝发展到另一个成为可能。

M Cortex-M 技术CMSISARM Cortex 微控制器软件接口标准(CMSIS) 是 Cortex-M 处理器系列的与供应商无关的硬件抽象层。

使用CMSIS，可以为接口外设、实时操作系统和中间件实现一致且简单的软件接口，从而简化软件的重用、缩短新微控制器开发人员的学习过程，并缩短新产品的上市时间。

深入：嵌套矢量中断控制器(NVIC)NVIC 是Cortex-M 处理器不可或缺的部分，它为处理器提供了卓越的中断处理能力。

Cortex-M 处理器使用一个矢量表，其中包含要为特定中断处理程序执行的函数的地址。

接受中断时，处理器会从该矢量表中提取地址。

为了减少门数并增强系统灵活性，Cortex-M 处理器使用一个基于堆栈的异常模型。

出现异常时，系统会将关键通用寄存器推送到堆栈上。

完成入栈和指令提取后，将执行中断服务例程或故障处理程序，然后自动还原寄存器以使中断的程序恢复正常执行。

使用此方法，便无需编写汇编器包装器了（而这是对基于C 语言的传统中断服务例程执行堆栈操作所必需的），从而使得应用程序的开发变得非常容易。

NVIC 支持中断嵌套（入栈），从而允许通过运用较高的优先级来较早地为某个中断提供服务。

ARM Cortex-A系列处理器(A5、A7、A8、A9、A15)区别对比2012-12-07本文介绍了基于ARM v7-A架构的ARM Cortex-A系列处理器(Cortex-A5, Cortex-A7, Cortex-A8, Cortex-A9, Cortex-A15)的基本特性，基本上都可以支持ARM、Thumb-2、Thumb 指令集，支持Java加速扩展的Jazelle技术、 ThustZone的安全扩展以及针对浮点FPU的VFP硬件扩展和并行多数据的SIMD的NEON多媒体处理器扩展、支持主流的嵌入式 OS （Symbian、Linux、Android、Windows Mobile、Windows Phone）、支持分支预测branch prediction。

但各处理器在VFP/NEON的类型、半精度浮点（16-bit half precision floating-point）的支持、多核MPCore、流水线pipeline、单MHz处理性能、L1/L2 cache 控制器、乱序执行、指令dual-issue并发等方面有略有不同。

ARM Cortex系列处理器核包括Cortex-A系列（高性能，具备MMU，可以运行如Symbian、Linux、Android，Windows CE等操作系统）、Cortex-R系列（高端嵌入式满足高性能高可靠性的实时需求）、Cortex-M（嵌入式单片机，低功耗，低成本）。

表1.ARM Cortex 处理器和架构版本（应用处理器、实时处理器和微控制器）Cortex-A处理器共性•ARMv7-A 体系结构•对所有操作系统的支持o Linux 完整分配 - Android、Chrome、Ubuntu和Debiano Linux 第三方 - MontaVista、QNX、Wind Rivero Symbiano Windows CEo需要使用内存管理单元的其他操作系统支持•指令集支持 - ARM、Thumb-2(提供最佳代码密度和性能混用)、Thumb、Jazelle、DSP•TrustZone安全扩展•VFP 高级单精度和双精度浮点支持•NEON媒体处理引擎•支持分支预测branch predictionCortex-A5 ARM核处理器图1. ARM Cortex-A5处理器框架图Cortex-A5处理器支持ARMv7-A架构的特性，包括TrustZone安全扩展NEON多媒体处理引擎，芯片面积和功耗特性很好，但处理性能性对于其他Cortex-A略差，如只相当于Cortex-A8的80%性能，Cortex-A15的一半性能。

浅谈ARM Cortex系列处理器之区别市面上ARM Cortex系列包括3个系列，包括ARM Cortex—A, ARM Cortex-R，ARM Cortex-M,Z这三种系列,并且每个系列又分多种子版本，每个子版本都有各自的特点.很好的为设计人员提供非常广泛的具有可扩展性的性能选项,从而有机会在多种选项中选择最适合自身应用的内核,而非千篇一律的采用同一方案。

其中，1，Cortex—A-面向性能密集型系统的应用处理器内核2， Cortex—R—面向实时应用的高性能内核3， Cortex-M—面向各类嵌入式应用的微控制器内核Cortex-A处理器为利用操作系统（例如Linux或者Android ，IOS)的设备提供了一系列解决方案，这些设备被用于各类应用,从低成本手持设备到智能手机、平板电脑、机顶盒以及企业网络设备等。

早期的Cortex—A系列处理器（A5、A7、A8、A9、A12、A15和A17）基于ARMv7—A架构。

每种内核都共享相同的功能集,例如NEON媒体处理引擎、Trustzone 安全扩展、单精度和双精度浮点支持、以及对多种指令集（ARM、Thumb-2、Thumb、Jazelle 和DSP）的支持。

与此同时，这些处理器也具有极高的设计灵活性，能够提供所需的最佳性能和预期的功效。

介绍过Cortex-A，下面介绍Cortex-R系列-—衍生产品中体积最小的ARM处理器,这一点也最不为人所知。

Cortex-R处理器针对高性能实时应用，例如硬盘控制器（或固态驱动控制器）、企业中的网络设备和打印机、消费电子设备（例如蓝光播放器和媒体播放器）、以及汽车应用（例如安全气囊、制动系统和发动机管理）。

Cortex-R系列在某些方面与高端微控制器(MCU）类似，但是,针对的是比通常使用标准MCU的系统还要大型的系统。

例如,Cortex-R4就非常适合汽车应用。

Cortex-R4主频可以高达600MHz（具有2。

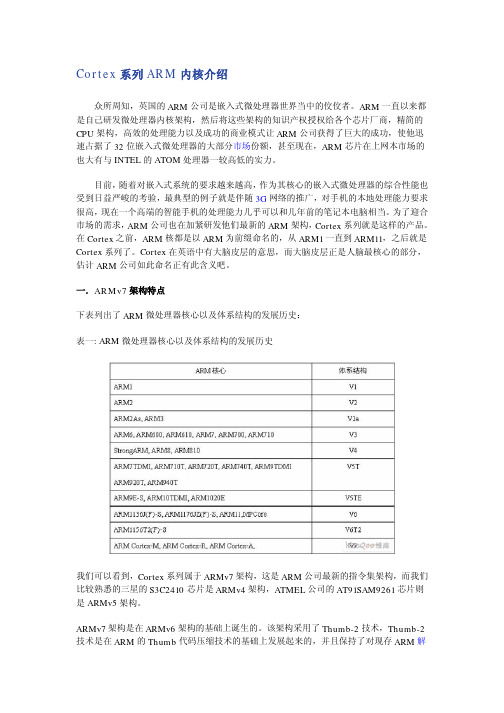

Cortex系列ARM内核介绍众所周知，英国的ARM公司是嵌入式微处理器世界当中的佼佼者。

ARM一直以来都是自己研发微处理器内核架构，然后将这些架构的知识产权授权给各个芯片厂商，精简的CPU架构，高效的处理能力以及成功的商业模式让ARM公司获得了巨大的成功，使他迅速占据了32位嵌入式微处理器的大部分市场份额，甚至现在，ARM芯片在上网本市场的也大有与INTEL的ATOM处理器一较高低的实力。

目前，随着对嵌入式系统的要求越来越高，作为其核心的嵌入式微处理器的综合性能也受到日益严峻的考验，最典型的例子就是伴随3G网络的推广，对手机的本地处理能力要求很高，现在一个高端的智能手机的处理能力几乎可以和几年前的笔记本电脑相当。

为了迎合市场的需求，ARM公司也在加紧研发他们最新的ARM架构，Cortex系列就是这样的产品。

在Cortex之前，ARM核都是以ARM为前缀命名的，从ARM1一直到ARM11，之后就是Cortex系列了。

Cortex在英语中有大脑皮层的意思，而大脑皮层正是人脑最核心的部分，估计ARM公司如此命名正有此含义吧。

一．ARMv7架构特点下表列出了ARM微处理器核心以及体系结构的发展历史：表一: ARM微处理器核心以及体系结构的发展历史我们可以看到，Cortex系列属于ARMv7架构，这是ARM公司最新的指令集架构，而我们比较熟悉的三星的S3C2410芯片是ARMv4架构，ATMEL公司的AT91SAM9261芯片则是ARMv5架构。

ARMv7架构是在ARMv6架构的基础上诞生的。

该架构采用了Thumb-2技术，Thumb-2技术是在ARM的Thumb代码压缩技术的基础上发展起来的，并且保持了对现存ARM解决方案的完整的代码兼容性。

Thumb-2技术比纯32位代码少使用31％的内存，减小了系统开销。

同时能够提供比已有的基于Thumb技术的解决方案高出38％的性能。

ARMv7架构还采用了NEON技术，将DSP和媒体处理能力提高了近4倍，并支持改良的浮点运算，满足下一代3D图形、游戏物理应用以及传统嵌入式控制应用的需求。

了解不同的处理器型号及其性能差异现如今，计算机已经成为我们日常生活中不可或缺的一部分。

而计算机的核心部件之一就是处理器。

处理器的性能直接影响到计算机的运行速度和处理能力。

然而，市场上有众多不同型号的处理器，每个型号都有其独特的特点和功能。

了解不同的处理器型号及其性能差异，对我们选购和使用计算机具有重要的指导意义。

一、处理器的基本知识处理器是计算机的核心组成部分，主要用于执行计算机程序中的指令。

处理器的性能取决于其架构、频率、核心数量、缓存等因素。

1. 处理器架构处理器的架构决定了其内部组成和运行方式。

主流的处理器架构有x86架构和ARM架构。

x86架构主要用于个人电脑和服务器领域，而ARM架构主要用于移动设备领域。

2. 处理器频率处理器频率指的是处理器每秒钟执行指令的次数，通常以赫兹（Hz）为单位。

频率越高，处理器执行指令的速度越快。

3. 处理器核心数量处理器的核心数量决定了处理器同时执行多个任务的能力。

多核处理器能够更好地支持多任务处理和并行计算。

4. 处理器缓存处理器缓存是处理器内部的高速存储器，用于临时存储数据和指令。

较大的缓存能提高数据读取和写入的效率。

二、不同的处理器型号及其性能差异不同的处理器型号在架构、制造工艺、频率、核心数量、缓存等方面存在差异，因此其性能也会有所不同。

下面以目前市场上常见的几个处理器品牌为例，介绍其不同型号及性能差异。

1. Intel处理器Intel是全球最大的处理器制造商之一，其处理器以高性能而闻名。

- Intel Core i3：入门级处理器，适用于日常办公和网页浏览，性能较低。

- Intel Core i5：中端处理器，适用于日常办公、多媒体和一般游戏，性能中等。

- Intel Core i7：高端处理器，适用于专业级应用、游戏和虚拟化技术，性能较高。

- Intel Core i9：旗舰级处理器，适用于专业工作站和高性能游戏，性能最高。

2. AMD处理器AMD是另一家著名的处理器制造商，其处理器在性价比方面具有竞争力。

ARM Cortex主流架构体系深度普及A5、A7、A9、A9 Family/A9 二代Family架构以及其延伸出的大量方案，例如全志A20、炬力ATM 7021、瑞芯微3168、盈方微X15……让许多消费者感到“不明觉厉”。

本文将为“小白”用户作基础知识普及，为大家梳理不同架构的异同，以及其代表的平板方案特性。

为大家购买或学习提供参考。

1、认清ARM的命名ARM公司在经典处理器ARM11以后的产品改用Cortex命名，Cortex系列属于ARMV7架构，这是ARM公司最新的指令集架构。

ARM V7架构定义了三大分工明确的系列：“A”系列面向尖端的基于虚拟内存的操作系统和用户应用；“R”系列针对实时系统；“M”系列对微控制器。

由于应用领域不同，基于V7架构的Cortex处理器系列所采用的技术也不相同，基于V7A的称为Cortex A系列，基于V7R的称为Cortex R系列，基于V7M的称为Cortex M系列。

2、Cortex A5：最低端利器Cortex A5是Cortex A家族中最低端的。

Cortex A5与Cortex A7、Cortex A8、Cortex A9以及Cortex A15同属于Cortex A系列处理器。

Cortex A5多核处理器利用ARM MPCore技术，Cortex A5处理器包括了TrustZone安全技术，以及在Cortex A8处理器上率先引入的NEON多媒体处理引擎。

NEON技术是用于Cortex A 系列处理器的128 位SIMD（单指令、多数据）架构扩展集，为密集型多媒体应用提供了加速功能。

Cortex A5内部核心数目1-4核可选，采用四核配置时，SOC芯片内部还可搭配Mail GPU或由用户按需求配用PowerVR MBX/SGXGPU。

默认工作电压1.1V,单核核心频率480MHz，四核核心频率可达1GHz，含缓存的核心面积最小仅1平方毫米，一级缓存容量最大64KB，功耗/频率比参数为0.12mW/MHz。

Cortex-M系列M0：Cortex-M0是目前最小的ARM处理器，该处理器的芯片面积非常小，能耗极低，且编程所需的代码占用量很少，这就使得开发人员可以直接跳过16位系统，以接近8 位系统的成本开销获取 32 位系统的性能。

Cortex-M0 处理器超低的门数开销，使得它可以用在仿真和数模混合设备中。

M0+：以Cortex-M0 处理器为基础，保留了全部指令集和数据兼容性，同时进一步降低了能耗，提高了性能。

2级流水线，性能效率可达1.08 DMIPS/MHz。

M1：第一个专为 FPGA 中的实现设计的 ARM 处理器。

Cortex-M1 处理器面向所有主要 FPGA 设备并包括对领先的 FPGA 综合工具的支持，允许设计者为每个项目选择最佳实现。

M3：适用于具有较高确定性的实时应用，它经过专门开发，可使合作伙伴针对广泛的设备（包括微控制器、汽车车身系统、工业控制系统以及无线网络和传感器）开发高性能低成本平台。

此处理器具有出色的计算性能以及对事件的优异系统响应能力，同时可应实际中对低动态和静态功率需求的挑战。

M4：由 ARM 专门开发的最新嵌入式处理器，用以满足需要有效且易于使用的控制和信号处理功能混合的数字信号控制市场。

M7：在 ARM Cortex-M 处理器系列中，Cortex-M7 的性能最为出色。

它拥有六级超标量流水线、灵活的系统和存接口（包括 AXI 和 AHB）、缓存（Cache）以及高度耦合存（TCM），为MCU 提供出色的整数、浮点和 DSP 性能。

互联：64位 AMBA4 AXI, AHB外设端口 (64MB 到 512MB)指令缓存：0 到 64kB，双路组相联，带有可选 ECC数据缓存：0 到 64kB，四路组相联，带有可选 ECC指令TCM：0 到 16MB，带有可选 ECC数据TCM：0 到 16MB，带有可选 ECCCortex-M系列规格对比Cortex-A系列：ARM Cortex-A 系列是一系列用于复杂操作系统和用户应用程序的应用程序处理器。

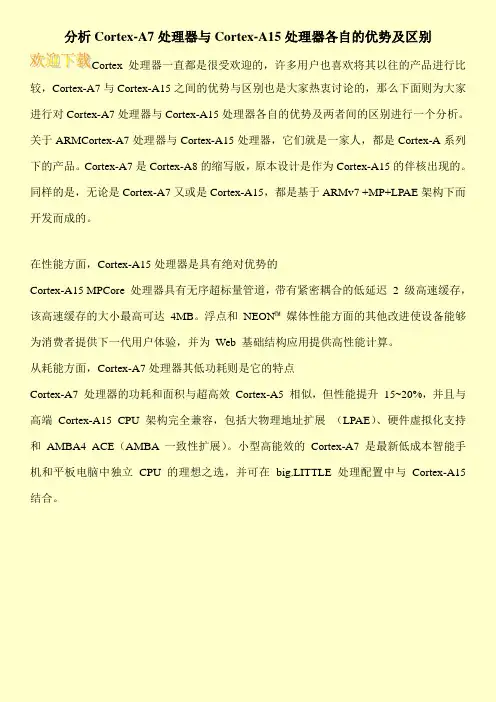

分析Cortex-A7处理器与Cortex-A15处理器各自的优势及区别Cortex处理器一直都是很受欢迎的，许多用户也喜欢将其以往的产品进行比较，Cortex-A7与Cortex-A15之间的优势与区别也是大家热衷讨论的，那么下面则为大家进行对Cortex-A7处理器与Cortex-A15处理器各自的优势及两者间的区别进行一个分析。

关于ARMCortex-A7处理器与Cortex-A15处理器，它们就是一家人，都是Cortex-A系列下的产品。

Cortex-A7是Cortex-A8的缩写版，原本设计是作为Cortex-A15的伴核出现的。

同样的是，无论是Cortex-A7又或是Cortex-A15，都是基于ARMv7 +MP+LPAE架构下而开发而成的。

在性能方面，Cortex-A15处理器是具有绝对优势的
Cortex-A15 MPCore 处理器具有无序超标量管道，带有紧密耦合的低延迟2 级高速缓存，该高速缓存的大小最高可达4MB。

浮点和NEON™媒体性能方面的其他改进使设备能够为消费者提供下一代用户体验，并为Web 基础结构应用提供高性能计算。

从耗能方面，Cortex-A7处理器其低功耗则是它的特点
Cortex-A7 处理器的功耗和面积与超高效Cortex-A5 相似，但性能提升15~20%，并且与高端Cortex-A15 CPU 架构完全兼容，包括大物理地址扩展（LPAE）、硬件虚拟化支持和AMBA4 ACE（AMBA 一致性扩展）。

小型高能效的Cortex-A7 是最新低成本智能手机和平板电脑中独立CPU 的理想之选，并可在big.LITTLE 处理配置中与Cortex-A15 结合。
