煤矿传感器安装标准简介传感器是煤矿安全监测系统中的关键组件，能够实时监测矿井环境参数，为矿工提供准确的信息，帮助保证矿井的安全运行。
煤矿传感器的安装标准是确保传感器能够正常工作并提供有效数据的重要保证。
安装位置选择煤矿传感器的安装位置选择应根据矿井的特点以及监测要求进行，一般应满足以下要求： 1. 与被监测对象的距离适宜：传感器应尽可能靠近被监测对象，以确保数据的准确性。
2. 避免物理干扰：传感器应避免被其他设备、设施或物体遮挡或干扰，以确保传感器能够正常工作。
3. 安全可靠：传感器应安装在安全可靠的位置，避免受到外界冲击或损坏。
安装高度煤矿传感器的安装高度应根据矿井的特点、监测要求以及传感器类型进行合理选择。
一般应满足以下要求： 1. 气体传感器：气体传感器应安装在离地面1.5-2米的位置，以便能够充分监测到矿井内的气体浓度，并避免受到地面气体的干扰。
2.温湿度传感器：温湿度传感器应安装在离地面1.2-1.5米的位置，避免受到地面影响，确保能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器应安装在离地面1-1.2米的位置，以便能够准确监测到目标区域的应力情况。
安装方向煤矿传感器的安装方向应根据传感器的工作原理以及监测要求进行确定。
一般应满足以下要求： 1. 气体传感器：气体传感器的安装方向应使其敏感元件正对着矿井内可能产生气体的源头，以便能够准确监测到气体浓度的变化。
2. 温湿度传感器：温湿度传感器的安装方向应使其敏感元件正对着矿井内的待测对象，以便能够准确监测到矿井内的温湿度情况。
3. 应力传感器：应力传感器的安装方向应使其敏感元件与被监测物体的应力方向一致，以便能够准确监测到应力的变化。
安装固定煤矿传感器的安装固定应确保传感器能够稳固地安装在指定的位置上，并能够抵抗矿井环境的震动和振动。
一般应满足以下要求： 1. 固定方式：传感器应使用专用的安装固定装置进行固定，确保传感器稳定不动。

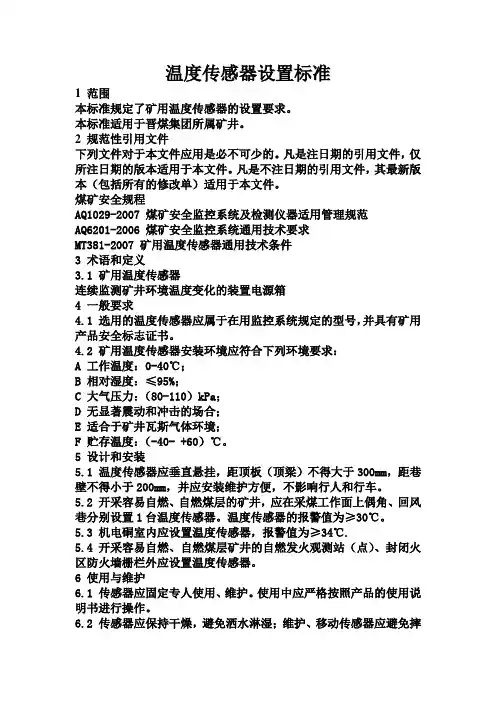

温度传感器设置标准1 范围本标准规定了矿用温度传感器的设置要求。
本标准适用于晋煤集团所属矿井。
2 规范性引用文件下列文件对于本文件应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
煤矿安全规程AQ1029-2007 煤矿安全监控系统及检测仪器适用管理规范AQ6201-2006 煤矿安全监控系统通用技术要求MT381-2007 矿用温度传感器通用技术条件3 术语和定义3.1 矿用温度传感器连续监测矿井环境温度变化的装置电源箱4 一般要求4.1 选用的温度传感器应属于在用监控系统规定的型号，并具有矿用产品安全标志证书。
4.2 矿用温度传感器安装环境应符合下列环境要求：A 工作温度：0-40℃；B 相对湿度：≤95%；C 大气压力：（80-110）kPa；D 无显著震动和冲击的场合；E 适合于矿井瓦斯气体环境；F 贮存温度：（-40- +60）℃。
5 设计和安装5.1 温度传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
5.2 开采容易自燃、自燃煤层的矿井，应在采煤工作面上偶角、回风巷分别设置1台温度传感器。
温度传感器的报警值为≥30℃。
5.3 机电硐室内应设置温度传感器，报警值为≥34℃.5.4 开采容易自燃、自燃煤层矿井的自燃发火观测站（点）、封闭火区防火墙栅栏外应设置温度传感器。
6 使用与维护6.1 传感器应固定专人使用、维护。
使用中应严格按照产品的使用说明书进行操作。
6.2 传感器应保持干燥，避免洒水淋湿；维护、移动传感器应避免摔打碰撞。
6.3 传感器的零点、测试精度都需要定期调校，调校期限为一月一次。
6.4 使用人则应经常擦拭仪器外部的煤尘、污垢。

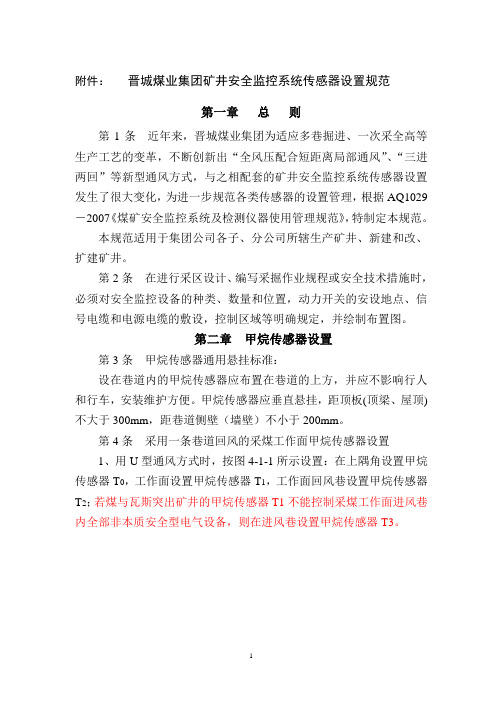

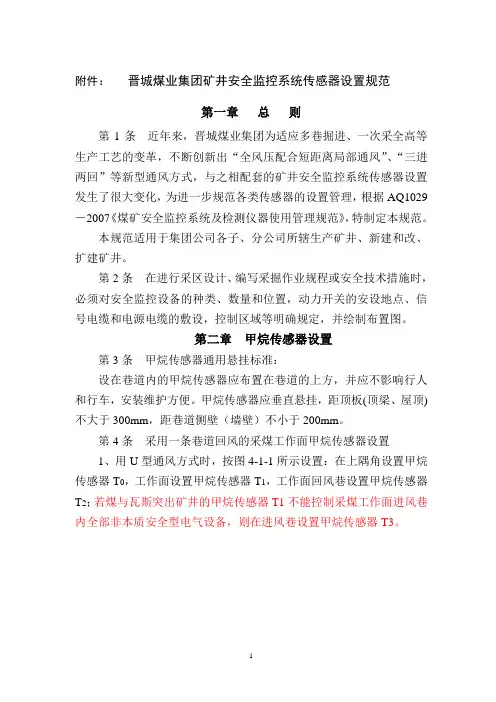

附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条近年来，晋城煤业集团为适应多巷掘进、一次采全高等生产工艺的变革，不断创新出“全风压配合短距离局部通风”、“三进两回”等新型通风方式，与之相配套的矿井安全监控系统传感器设置发生了很大变化，为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》，特制定本规范。
本规范适用于集团公司各子、分公司所辖生产矿井、新建和改、扩建矿井。
第2条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第二章甲烷传感器设置第3条甲烷传感器通用悬挂标准：设在巷道内的甲烷传感器应布置在巷道的上方，并应不影响行人和行车，安装维护方便。
甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不大于300mm，距巷道侧壁（墙壁）不小于200mm。
第4条采用一条巷道回风的采煤工作面甲烷传感器设置1、用U型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3。
图4-1-1 型通风方式采煤工作面甲烷传感器设置2、Y型、H型和W通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-2-1 型通风方式采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置第5条 采用两条巷道回风的采煤工作面甲烷传感器设置 1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-13图5－3－1 大套小通风方式采煤工作面甲烷传感器设置第6条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1：甲烷传感器T0、T1、T2的设置同图4-1-1；专用排瓦斯巷设置甲烷传感器T7；工作面混合回风风流处设置甲烷传感器T8。
安全监控系统传感器设置一、甲烷传感器低浓度催化燃烧式甲烷传感器量程：0～4%；高低浓度催化燃烧式甲烷传感器量程：0～10%；红外甲烷传感器量程：0～100%.采煤工作面、采煤工作面回风隅角、采煤工作面回风巷、掘进工作面、掘进工作面回风流、井下煤仓甲烷传感器报警值为：0.8%、断电值为：1.0%、复电值为：0.8%。
采用串联通风的掘进工作面风机前、采煤工作面进风巷、机电硐室进风前甲烷传感器报警值为：0.5%、断电值为：0.5%、复电值为：0.5%。
一翼回风测风站、矿井总回风测风站甲烷传感器报警值为：0.7%、断电值为：0.7%、复电值为：0.7%。
二、风速传感器低、中速风速传感器的量程为：0～15m/s；采煤工作面、煤巷及半煤岩巷掘进工作面、采区回风巷的风速传感器报警值：低报值0.25m/s、高报值6m/s；岩巷掘进工作面的风速传感器的报警值：低报值0.15m/s、高报值6m/s；一翼回风巷的风速传感器的报警值：低报值0.15m/s、高报值8m/s；矿井总回风巷的风速传感器的报警值：低报值0.15m/s、高报值15m/s。
三、温度传感器温度传感器的量程为：0℃～100℃或-5℃～45℃（具体看传感器的铭牌）；采煤工作面回风巷、掘进工作面回风流的温度传感器报警值：30℃；井下机电硐室温度传感器报警值：34℃。
四、一氧化碳传感器一氧化碳传感器的量程为：0～1000ppm；井下安装的一氧化碳传感器报警值：24ppm。
五、粉尘传感器粉尘传感器的量程为：0～1000mg/m3；采煤工作面、煤巷工作面安装的粉尘传感器报警值：10 mg/m3。
半煤岩巷、岩巷工作面安装的粉尘传感器报警值：2mg/m3。
六、氧气传感器氧气传感器的量程为：0～25%；井下安装的氧气传感器报警值：低报值18.5%、高报值23%.七、二氧化碳传感器二氧化碳传感器的量程为：0～5%；井下安装的二氧化碳传感器报警值： 1.5%。
八、开关量主副风机设置成局扇、里外风门均要在监控系统里关联报警。
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。
第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。
第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。
第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。
第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。
２、监督检查各单位在传感器安设标准方面的执行情况。
３、负责安全监测监控系统部分对口业务的业务指导。
4、对安全监测监控系统运行中出现的重大事故，参与追查分析。
５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。
2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。
4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。
第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。
煤矿传感器的设置与调校1. 引言煤矿作为一种重要的能源资源，对于我们的日常生活和工业生产起着至关重要的作用。
然而，煤矿工作环境的复杂性以及煤矿安全风险的存在使得煤矿工作成为一项高危职业。
为了确保煤矿工作环境的安全，需要使用传感器来监测和检测煤矿中的各种物理和化学参数。
本文将介绍煤矿传感器的设置与调校的相关内容。
2. 煤矿传感器的选择在选择煤矿传感器时，需要考虑传感器的类型、工作原理、测量范围、精度等因素。
常用的煤矿传感器包括温度传感器、湿度传感器、气体传感器和振动传感器等。
根据具体的监测要求和矿井环境的特点来选择适合的传感器。
3.1 安装位置煤矿传感器的设置需要考虑到监测的需求以及矿井的特点。
传感器的安装位置应该选择在矿井中容易受到影响的区域，以便及时发现异常情况并采取措施进行处理。
3.2 连接方式传感器与监测设备的连接方式也需要注意。
一般而言，采用有线连接或者无线连接方式。
有线连接方式可以保证稳定的数据传输，但需要进行布线，对于一些难以布线的场合可以采用无线连接方式。
3.3 参数设置在安装传感器之前，需要进行参数设置。
根据监测要求，对传感器的测量范围、采样频率等参数进行设置。
参数设置的合理性直接影响到传感器的监测效果，需要根据实际情况进行调整。
煤矿传感器的调校是确保传感器测量结果准确和可靠的重要环节。
在调校过程中，需要进行零点校准和斜率调整。
4.1 零点校准零点校准是指将传感器的输出调整为无信号输入时的状态。
在煤矿传感器中，可以通过将传感器暴露在特定环境条件下，比如温度为零度、湿度为零等，然后调整传感器的零点偏差，使得输出为零。
零点校准可以消除传感器的初始误差，提高测量的准确性。
4.2 斜率调整斜率调整是指传感器的输出与输入之间的线性关系调整。
通过在已知输入条件下对传感器进行校准，使得传感器的输出与实际输入呈线性关系。
根据不同的传感器类型和测量参数，斜率调整的方法也各有不同。
5. 煤矿传感器的性能验证与维护设置与调校完成后，还需要对煤矿传感器的性能进行验证和维护，以确保其正常运行和准确度。
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。
第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。
第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。
第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。
第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。
２、监督检查各单位在传感器安设标准方面的执行情况。
３、负责安全监测监控系统部分对口业务的业务指导。
4、对安全监测监控系统运行中出现的重大事故，参与追查分析。
５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。
2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。
4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。
第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。
第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。
第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。
第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。
第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。
２、监督检查各单位在传感器安设标准方面的执行情况。
３、负责安全监测监控系统部分对口业务的业务指导。
4、对安全监测监控系统运行中出现的重大事故，参与追查分析。
５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。
2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。
4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。
第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。
第8条瓦检工必须每班使用光学甲烷检测仪对所辖范围内的甲烷传感器进行对照，当两者误差大于允许误差时，应将结果报监测中心站值机员，监测部门要和通风部门协调，先以读数较大者为依据，采取安全措施，并必须在8h内将两种仪器调准。
第9条放炮地点设置的甲烷传感器在爆破前应移动到安全位置，距离工作面迎头不得超过30米，放炮后应及时恢复设置到正确位置。
对需要经常移动的传感器及管理牌版等，由采掘班组长负责按规定移动，必须班班保持传感器在规定的距离范围内及正确位置上，并将监测电缆盘好，吊挂整齐。
第二章甲烷传感器设置第10条甲烷传感器应垂直悬挂，传感器进气口距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm；当巷道高度大于2米时，传感器应加装人工升降装置。
第11条 甲烷传感器的安设位置、报警值、断电值、复电值和断电范围必须符合《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的规定，同时断电值下调20%。
第12条 煤与瓦斯突出矿井所有井下作业地点的甲烷传感器应选择量程上限不低于40%CH 4的高浓甲烷传感器；高瓦斯矿井应选择量程上限不低于10%CH 4的甲烷传感器。
第13条 采用一条巷道回风的采煤工作面甲烷传感器设置 1、用U 型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T 0，工作面设置甲烷传感器T 1，工作面回风巷设置甲烷传感器T 2；若煤与瓦斯突出矿井的甲烷传感器T 1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T 3。
2、Y 型、H 型和W 通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-1-1 型通风方式采煤工作面甲烷传感器设置图4-2-1 Y 型通风方式 采煤工作面甲烷传感器设置第14条 采用两条巷道回风的采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-1图5-2-1“三进两回”通风方式采煤工作面设置3、“大U 套小U ”通风方式采煤工作面甲烷传感器设置见图5-3-15-3-1“大U套小U”通风方式采煤工作面甲烷传感器设置4、“五进一回”通风方式采煤工作面甲烷传感器设置见图5-4-1图5-4-1 “五进一回”采煤工作面甲烷传感器设置第15条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1-1，甲烷传感器T0、T1、T2的设置同图4-1-1，专用排瓦斯巷设置甲烷传感器T7，工作面混合回风风流处设置甲烷传感器T8。
T8图6-1-1 有专用排瓦斯巷的采煤工作面甲烷传感器设置第16条瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷口10-15米设置甲烷传感器T4。
第17条高瓦斯矿井和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000米时，必须在回风巷中部增设甲烷传感器。
第18条采煤工作面在撤架回收过程中，应在回风系统中保留至少一台甲烷传感器。
采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
第19条单巷掘进工作面甲烷传感器设置见图7-1-1、7-1-2。
在工作面混合风流处设置甲烷传感器T1（风筒不能吹探头，应设置在与风筒相对位置），在工作面回风流中设置甲烷传感器T2，采用混合通风时还应在压风机与抽风机风流重叠段设置甲烷传感器T3，采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T4。
图7-1-1 单巷掘进工作面甲烷传感器设置第20条双巷掘进工作面甲烷传感器设置双巷掘进甲烷传感器设置见图8-1-1，甲烷传感器T 1、T 2的设置同图7-1-1，在工作面混合回风流处设置甲烷传感器T 3，在局部通风机前3-5米处设置甲烷传感器T 。
图8-1-1 双巷掘进工作面甲烷传感器设置第21条 高瓦斯矿井掘进工作面采用双巷或多巷平行掘进时，各掘进工作面的甲烷传感器的设置必须符合下列要求，工作面风流甲烷传感器T 1距工作面迎头不大于5米，回风流甲烷传感器T 2距回风巷口10-15米。
第22条 掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
第23条 设在回风流中的机电硐室进风侧必须设置甲烷传感器，见图9-1-1。
图11－1 双巷掘进工作面甲烷传感器设置图9-1-1 在回风流中的机电硐室甲烷传感器的设置第24条使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器，见图10-1-1。
架空线3~5m图10-1-1装煤点甲烷传感器的设置第25条高瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器，见图11-1-1。
图11-1-1 瓦斯涌出巷道的下风流中甲烷传感器的设置第26条井下临时瓦斯抽采泵站甲烷传感器的设置1、井下临时瓦斯抽采泵站室内必须设置至少1台甲烷传感器，其报警浓度为≥0.5%CH4，断电浓度为≥0.5%CH4，断电范围为泵站内所有非本质安全型电气设备。
2、井下临时瓦斯抽采泵站排瓦斯出口下风侧30米处设置的栅栏外侧1米内必须设置甲烷传感器，巷道风流瓦斯浓度超限时，实现报警、断电。
断电值为巷道允许瓦斯浓度最大值，断电范围为瓦斯抽采泵站电源。
第27条矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪，矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
第28条采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器，兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
第29条煤与瓦斯突出矿井盘区进风巷应当设置甲烷传感器。
第30条煤与瓦斯突出矿井在局部通风机前3-5米处设置甲烷传感器。
第31条井下个别机电设备设在回风流中的，必须安装甲烷传感器并具备甲烷超限断电功能。
具体设置标准参考晋煤集通字[2013]887号文。
第32条选煤厂甲烷传感器的设置1、封闭的地面选煤厂机房内上方应设置甲烷传感器。
2、封闭的地面选煤厂煤仓上方应设置甲烷传感器。
3、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
4、井下煤仓、地面煤仓上口应设置甲烷传感器，具体设置位置为距煤仓盖往下300mm处，距仓壁不小于200mm。
5、均质混煤场：设置在堆料机顶部皮带上悬空安装1台甲烷传感器。
6、井下煤仓、地面煤仓下口应设置甲烷传感器，具体设置位置为给煤机放煤口下风侧5-10米处。
7、矸仓、外运定量仓下口由于处于露天状态，可不安装甲烷传感器。
8、洗煤厂、煤仓甲烷传感器设置地点、报警值、断电值、断电范围应符合附表1的规定。
第33条煤与瓦斯突出矿井的采煤工作面进风巷在超前支护范围内设置甲烷传感器；煤与瓦斯突出矿井的掘进工作面局部通风机前设置甲烷传感器。
第三章一氧化碳传感器设置第34条一氧化碳传感器应垂直悬挂，布置在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
第35条开采容易自燃、自燃煤层的采煤工作面应至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或回风巷，报警浓度为≥0.0024%CO。
第36条开采容易自燃、自燃煤层的掘进工作面应至少设置一个一氧化碳传感器，地点设置在距工作面迎头10-15米处，报警浓度为≥0.0024%CO。
第37条带式输送机驱动滚筒下风侧10-15米处应设置一氧化碳传感器，报警浓度为≥0.0024%CO。
第38条自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为≥0.0024%CO。
第39条开采容易自燃、自燃煤层的矿井采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为≥0.0024% CO。
第40条采用隔烟式火炉供暖的进风井筒，井底应安设至少一台一氧化碳传感器，报警浓度为≥0.0024%CO。
第41条施工钻孔时在钻孔下风侧300～500mm处，宜安设传感器或在与钻孔同高的巷帮上悬挂便携式一氧化碳报警仪，报警浓度为≥0.0024%CO。
第四章温度传感器设置第42条温度传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
第43条开采容易自燃、自燃煤层的矿井，应在采煤工作面上隅角、回风巷分别设置1台温度传感器。
温度传感器的报警值为≥30℃。
第44条机电硐室内应设置温度传感器，报警值为≥34℃。
第45条开采容易自燃、自燃煤层矿井的自燃发火观测站（点）、封闭火区防火墙栅栏外应设置温度传感器。
第五章风速风向传感器设置第46条煤与瓦斯突出矿井的所有采掘工作面，采区回风巷和总回风巷应安设风速、风向传感器。
