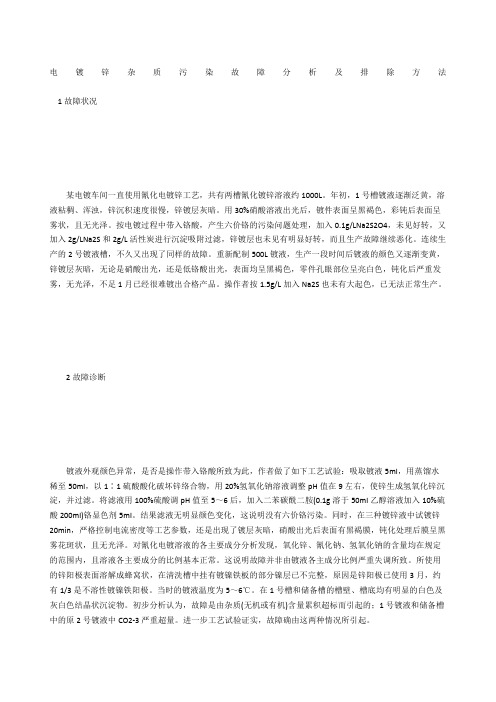

电镀锌杂质污染故障分析及排除方法电镀锌杂质污染故障分析及排除方法1 故障状况某电镀车间一直使用氰化电镀锌工艺，共有两槽氰化镀锌溶液约1 000L。
年初，1号槽镀液逐渐泛黄，溶液粘稠、浑浊，锌沉积速度很慢，锌镀层灰暗。
用30%硝酸溶液出光后，镀件表面呈黑褐色，彩钝后表面呈雾状，且无光泽。
按电镀过程中带入铬酸，产生六价铬的污染问题处理，加入0.1 g/LNa2S2O4，未见好转，又加入2g/L Na2S和2g/L活性炭进行沉淀吸附过滤，锌镀层也未见有明显好转，而且生产故障继续恶化。
连续生产的2号镀液槽，不久又出现了同样的故障。
重新配制500 L镀液，生产一段时间后镀液的颜色又逐渐变黄，锌镀层灰暗，无论是硝酸出光，还是低铬酸出光，表面均呈黑褐色，零件孔眼部位呈亮白色，钝化后严重发雾，无光泽，不足1月已经很难镀出合格产品。
操作者按1.5 g/L加入Na2S也未有大起色，已无法正常生产。
2 故障诊断镀液外观颜色异常，是否是操作带入铬酸所致?为此，作者做了如下工艺试验：吸取镀液5 ml，用蒸馏水稀至50ml，以1∶1硫酸酸化破坏锌络合物，用20%氢氧化钠溶液调整pH值在9左右，使锌生成氢氧化锌沉淀，并过滤。
将滤液用100%硫酸调pH值至5～6后，加入二苯碳酰二胺(0.1g溶于50 ml乙醇溶液加入10%硫酸200ml)铬显色剂5ml。
结果滤液无明显颜色变化，这说明没有六价铬污染。
同时，在三种镀锌液中试镀锌20min，严格控制电流密度等工艺参数，还是出现了镀层灰暗，硝酸出光后表面有黑褐膜，钝化处理后膜呈黑雾花斑状，且无光泽。
对氰化电镀溶液的各主要成分分析发现，氧化锌、氰化钠、氢氧化钠的含量均在规定的范围内，且溶液各主要成分的比例基本正常。
这说明故障并非由镀液各主成分比例严重失调所致。
所使用的锌阳极表面溶解成蜂窝状，在清洗槽中挂有镀镍铁板的部分镍层已不完整，原因是锌阳极已使用3月，约有1/3是不溶性镀镍铁阳极。
常见故障原因与排除
呈颗粒状氢氧化钠含量偏低3.氢
氧化钠含量过高4.阴极
电流密度过大5.阴阳极
距离太近
和氢氧化钠3. 冲稀镀液4. 降低电流密度
镀层薄,钝化时容易露底1.镀液中锌含量太低2.镀
液中氰化钠或氢氧化钠
含量太高3.镀液中有六
价铬4.温度太低5.电流密
度太小
1.补充锌,控制M比正常值
2.补充锌或冲稀镀
液3. 加温50℃ ,加入克/升保险粉,搅拌30分
钟,趁热过滤,加入双氧水升/升5. 降低电流密
度
阳极钝化,表面有白色产物1.氰化钠含量不够2.氢氧
化钠含量不够3.镀液中
碳酸盐过多
1.补充氰化钠,控制M比正常值
2.提高氢氧化
钠含量至70-80克/升3.冷冻法结晶析出
镀锌产品在贮存期间易生锈或泛点1.镀液中含有大量的异
金属杂质2.镀液中有机
杂质大多3.镀后清洗不
良
1.向镀液中加入克/升的锌粉,搅拌30-60分钟,
静止过滤或向镀液中加入1-2克/升硫化钠,搅
拌60分钟2.向镀液中加1-3克/升活性炭,搅
拌30分钟,静止过滤3.用热水-冷水交替清洗
数次。
电镀锌杂质污染故障分析及排除方法1故障状况某电镀车间一直使用氰化电镀锌工艺，共有两槽氰化镀锌溶液约1000L。
年初，1号槽镀液逐渐泛黄，溶液粘稠、浑浊，锌沉积速度很慢，锌镀层灰暗。
用30%硝酸溶液出光后，镀件表面呈黑褐色，彩钝后表面呈雾状，且无光泽。
按电镀过程中带入铬酸，产生六价铬的污染问题处理，加入0.1g/LNa2S2O4，未见好转，又加入2g/LNa2S和2g/L活性炭进行沉淀吸附过滤，锌镀层也未见有明显好转，而且生产故障继续恶化。
连续生产的2号镀液槽，不久又出现了同样的故障。
重新配制500L镀液，生产一段时间后镀液的颜色又逐渐变黄，锌镀层灰暗，无论是硝酸出光，还是低铬酸出光，表面均呈黑褐色，零件孔眼部位呈亮白色，钝化后严重发雾，无光泽，不足1月已经很难镀出合格产品。
操作者按1.5g/L加入Na2S也未有大起色，已无法正常生产。
2故障诊断镀液外观颜色异常，是否是操作带入铬酸所致为此，作者做了如下工艺试验：吸取镀液5ml，用蒸馏水稀至50ml，以1∶1硫酸酸化破坏锌络合物，用20%氢氧化钠溶液调整pH值在9左右，使锌生成氢氧化锌沉淀，并过滤。
将滤液用100%硫酸调pH值至5～6后，加入二苯碳酰二胺(0.1g溶于50ml乙醇溶液加入10%硫酸200ml)铬显色剂5ml。
结果滤液无明显颜色变化，这说明没有六价铬污染。
同时，在三种镀锌液中试镀锌20min，严格控制电流密度等工艺参数，还是出现了镀层灰暗，硝酸出光后表面有黑褐膜，钝化处理后膜呈黑雾花斑状，且无光泽。
对氰化电镀溶液的各主要成分分析发现，氧化锌、氰化钠、氢氧化钠的含量均在规定的范围内，且溶液各主要成分的比例基本正常。
这说明故障并非由镀液各主成分比例严重失调所致。
所使用的锌阳极表面溶解成蜂窝状，在清洗槽中挂有镀镍铁板的部分镍层已不完整，原因是锌阳极已使用3月，约有1/3是不溶性镀镍铁阳极。
当时的镀液温度为5～6℃。
在1号槽和储备槽的槽壁、槽底均有明显的白色及灰白色结晶状沉淀物。
电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。
可以使用润湿剂来减小影响，并严格控制镀液维护及流程。
2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。
因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。
3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。
添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。
4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。
应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。
5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。
需要检查并调整相关工艺参数，确保其处于合适的范围。
6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。
应检查并调整镀液的PH值和电流密度，以优化沉积速率。
7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。
全板及图形镀后板需在24小时内制作下工序。
图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。
在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。
如遇到难以解决的问题，建议寻求专业人士的帮助。
镀锌件常见问题和解决方法
镀锌件在生产和使用过程中可能会出现一些常见的问题，以下是一些问题的解决方法：
漏镀（露铁）：这主要是由于表面预处理不好造成的。
钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀。
镀锌层厚度不够：镀锌层厚度达不到标准要求将直接影响产品的使用寿命。
镀锌层厚度不够的原因包括锌液温度过低，镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅。
锌液中其他成分：锌液中夹杂过多其他金属成分或有害元素，可能造成如锌渣颗粒粘附在镀层表面和一些非正常的花纹、龟裂纹等缺陷。
镀锌工艺：热镀锌工艺不完善的主要问题有以下几个方面：酸洗后不水洗或水洗不充分，直接进入溶剂池内，使溶剂的酸性提高，铁离子增多；或者以盐酸作助镀剂，使被带钢表面上覆盖一层铁盐，带进锌液中，镀锌时形成合金渣附着在工件表面。
碱性镀锌故障原因分析及解决方法1.低电流密度区出现黑色或灰色镀层解析：1）原因分析铅离子污染：当镀锌液中铅离子的含量超过15mg／L时，镀液的分散能力下降，镀层经稀硝酸出光后会出现黑色或灰色条纹。
铅离子主要是由劣质锌阳极带人的，为防止铅的污染，锌阳极需用0#锌或l#锌。
铁离子污染：镀液中铁离子含量高达50mg／L，如铁离子含量进一步提高，镀液就会出现胶体絮状物，镀层钝化后会出现紫蓝色，而且镀层容易出现气泡。
铁离子主要是由劣质氢氧化钠或工件带人。
因此，要选用白色片碱，带赤色的氢氧化钠绝对不可用，工件进入镀槽前应彻底清洗。
为调解阴、阳极面积比例，应当使用镍板或镀镍铁板作为阳极。
铜离子污染：镀液中铜离子含量高达20mg／L时，得到的镀锌层粗糙，光亮度降低，且光亮电流密度范围随铜离子含量的增加而逐渐缩小；铜离子主要是由挂勾和洗刷导电铜杠时带入的。
2）解决方法硫化钠处理：取0.1～0.5g／L化学纯硫化钠，溶于20倍以上的冷水中，在剧烈搅拌下，缓慢加入到镀液中，加完后继续搅拌20min，使之与镀液中的重金属离子充分反应，生成硫化物沉淀去除。
锌粉处理：取l～3g／L锌粉，在剧烈搅拌下缓慢加入镀液中，使之与重金属离子发生置换反应，加完后继续搅拌20min，静止2h后进行过滤，静置时间不宜过长，否则重金属离子发生还原而失去处理意义。
低电流电解处理：取镀镍铁板数块作阴极(面积宜大些)，以0.1～0.2A／dm2的电流密度进行电解处理，处理时间视试镀后情况而定。
使用过的镀镍铁板表面的黑色镀层必须在酸中退除，然后方可作阳极使用。
该方法的优点是：操作简便，不损耗镀液。
2.铸铁零件较难沉积上镀锌层解析：1）原因分析铸铁是含碳量高达2%(质量分数)以上的铁碳合金，材料中的碳只有少量与铁形成固溶体，大多以石墨或渗碳体的形式存在，由于石墨会降低氢的析出电位，从而阻碍了锌的沉积，另一方面铸铁件表面粗糙，含大量缩孔、气孔和砂眼，孔隙率也高，有些工件表面未经加工，覆盖有氧化皮，或经过酸洗而造成过腐蚀，则导致析氢更严重，从而造成锌离子的阴极还原沉积更困难。
镀锌溶液维护工作中的三大要点1. 检测镀锌溶液的浓度和pH值镀锌溶液的浓度和pH值是维护镀锌溶液的关键指标。
浓度的变化会影响到镀层的质量和效果，而pH值的偏离则会影响到溶液的稳定性和防腐性能。
因此，定期检测镀锌溶液的浓度和pH值非常重要。
为了检测镀锌溶液的浓度，可以使用密度计或浓度计。
通过测量溶液的密度或浓度，可以判断溶液中锌的含量是否过高或过低，进而采取相应的调整措施。
此外，还需要定期检测镀锌溶液的pH值。
一般来说，镀锌溶液的pH值应保持在6.5-7.5之间。
如果pH值偏高，可能会导致锌层变薄或不均匀；而如果pH值偏低，可能会导致锌层过厚或产生氢气。
因此，保持镀锌溶液的pH值稳定对于维护镀锌溶液至关重要。
2. 定期更换镀锌溶液镀锌溶液会随着时间的推移而逐渐失去活性和效果。
因此，定期更换镀锌溶液是维护镀锌溶液的另一个重要要点。
根据使用情况和溶液的质量，可以制定更换镀锌溶液的计划。
一般来说，当镀锌溶液的浓度和pH值超出正常范围，或者发现镀层质量下降时，就应考虑更换溶液。
在更换镀锌溶液时，应注意清洗和处理旧溶液。
将旧溶液分离并进行相应的处理，以避免对环境造成污染。
同时，还需要注意将新溶液添加到镀锌槽中时的操作方法和比例。
3. 维护镀锌设备和设施维护镀锌溶液不仅包括镀锌溶液本身，还包括镀锌设备和设施的日常维护工作。
镀锌设备和设施的正常运行对于保持镀锌溶液的质量和效果至关重要。
首先，定期清洗和检查镀锌设备和设施。
对于镀锌槽、管道、加热器等设备，应定期清洗去除结垢和污垢，防止积聚影响溶液的流动性和热传导效果。
同时，还需检查设备的密封性和运行状态，及时修理或更换老化和损坏的部件。
其次，定期维护和更换过滤器、泵和管道。
过滤器可以有效去除溶液中的杂质和颗粒，保持镀锌溶液的纯度。
泵和管道可能会出现堵塞和老化的情况，及时维护和更换可以避免其中断镀锌工艺或对镀层质量造成影响。
最后，保持镀锌设备和设施的清洁和整洁。
避免灰尘、杂质等污染物进入镀锌溶液中，保持良好的环境卫生条件，有利于维护镀锌溶液的质量和效果。
热镀锌常见问题分析Zidane728漏镀成因及解决措施：1、镀件表面不干净⑴镀件表面含有油漆、油脂、焊镏；可打磨或配制相关溶剂擦洗。
⑵铁氧化物；欠酸洗；继续酸洗。
2、酸洗及操作：⑴欠、过酸洗。
欠酸洗，使得镀件表面留有铁的氧化物（锈斑）；过酸洗，使得钢基体表面组织被破坏，其所含的Si及少量的活泼金属难熔氧化物附于镀件表面，阻止了铁锌的结合。
或者因过酸洗，使得镀件吸氢，镀锌时，氢气等受热膨胀逸出而漏镀。
解决办法：严控酸洗，把握好酸洗时间。
⑵酸洗时镀件叠加、积压，造成漏洗，或者因镀件结构上的原因酸洗时又疏于翻动造成涡气而漏洗。
解决办法：尽可能摆开酸洗，勤翻动。
3、助镀环节⑴助剂浓度偏低，助镀效果不理想；解决：调整合适助剂浓度。
⑵助剂比例不当，锌盐含量高，使得助剂盐膜易吸水潮解，氢氧化物分解成气体而爆锌，而形成漏镀。
解决办法：调整助剂配比。
4、锌液成分及锅台操作：⑴锌液中铝含偏高，造成漏镀；解决办法：加锌或利用氯化铵消耗等办法降低铝含量；⑵镀件下锅速度过慢，助剂受热分解失效，引起漏镀。
适当调整下锅速度。
⑶浸锌时间过短，使得铁锌反应未来得及进行，⑷镀件下锅时未清理锌液面上的锌灰，使得过热的锌灰灼烧助剂而漏镀。
⑸镀件下锅时，因工艺孔或者结构的原因，使得镀件内的高温气体受热逸出时，将助剂灼烧而引起漏镀。
解决办法：适量撒些氯化铵。
⑹5、镀件材质⑴钢材表面含有硅铝等元素的难熔氧化物，使得铁锌反应被阻止。
⑵钢材基体含有过多的碳，或者钢材在炼制过程中产生了过多的碳化铁，使得铁锌结合困难，造成漏镀。
⑶镀件材质加工成型缺陷，造成材质烂裂，酸液、水分及助剂进入，引起漏镀。
目前除了借助氯化铵外尚无好的办法解决。
◆爆锌：镀件在锌锅内，因诸多原因产生气体，过高的温度使得气体剧烈膨胀，导致锌液四溅的现象。
主要形成原因：⑴因镀件未干燥情况下下锅，水分受热迅速由液态变为气态而急剧膨胀产生。
⑵镀件温度过低，导致助剂吸潮，入锅后水分汽化膨胀。
镀锌溶液维护工作中的三大要点镀锌溶液维护工作中的三大要点电镀溶液符合镀件加工要求，是保证生产能否正常进行，并保证产品质量的关键，要做好这一方面的工作，首先要做好以下三点。
(1)防止溶液中有效成分发生偏差。
有重点的控制锌与氢氧化钠的含量：当锌含量过高，氢氧化钠含量过低，二者比例失调或添加剂含量不足时，电解液的分散能力即会明显下降，平时要根据工作量或镀出工件的质量及时进行化验分析。
平日下班时应将阳极板从镀槽中取出来，以防因此而引起化学腐蚀，当镀槽中同时挂有不溶性铁板时还可能引起腐蚀速度更快的电化学腐蚀。
添加剂需根据实际添加，没有添加剂的锌酸盐镀锌溶液只能镀出海绵状镀层，只有加入添加剂之后才能得到细致光亮的镀层质量。
由此可见，添加剂在镀液中是起决定性作用的，应予以高度重视。
(2)防止溶液被氧化性物质污染。
氧化性物质主要是指硝酸根和铬酸根，这些物质在电解液中积聚到一定量之后即会引起低电流密度区镀不上锌、分散能力明显降低。
出现上述情况时可分别采取下列措施予以解决：①属于硝酸根污染的，可采取小电流电解处理使电解液中的硝酸根还原为氨气逸出；②属于铬酸根污染的，可采取0．2～0．4g／L的保险粉(连二亚硫酸钠)处理，使六价铬还原为三价铬，其反应方程式为2H2Cr04+Na2S204+2NaOH→2Na2S04+2Cr(OH)3(3)防止溶液被重金属污染。
锌酸盐镀锌溶液中主要的重金属杂质是铜和铅。
铜杂质会使镀层粗糙无光，停镀时可用小电流电解处理，或用锌粉处理，效果都很好。
锌粉加入量为0．5～1g／L，加入后要剧烈搅拌，静置并在2h内过滤，不然锌粉溶解就会失去意义。
这也是这种处理方法的不足之处。
铅杂质主要来自劣质锌阳极，铅会使镀层发黑不光亮。
可加入0．1～0．2g／L硫化钠使之生成硫化铅沉淀。
但硫化钠切不可加入过量，以免引起镀层发黑。
添加硫化钠时必须充分稀释，并缓慢、细流条地在充分搅拌下加入。
