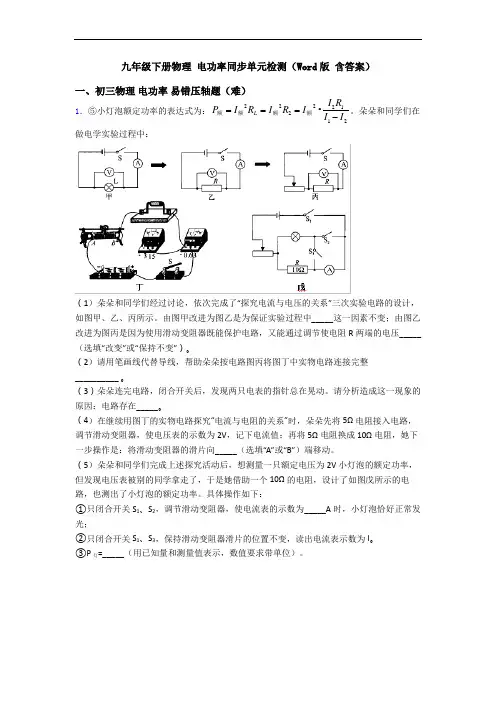

物理九年级下册 电功率同步单元检测（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

[3]由图乙可知此时电流表的量程为0 ~0.6A ，分度值为0.2A ，所以电流表的示数为0.4A 。

[4]此时小灯泡正常发光的电阻为2.5V ==6.25Ω0.4AU R I = (2)[5][6]琪琪将导线cd 的d 端改接到小灯泡a 端，则电压表正负接线柱接反，电压表的指针反向偏转。

(3)①[7][8]滑动变阻器的电阻调到最大处，该步骤的实验目的为测电源电压，故S 1应当闭合，使灯泡短路，滑动变阻器单独接入电路，此时滑动变阻器的电阻最大，所以电源电压为max 0.2A 30Ω=6V U IR ==⨯滑②[9][10]该步骤使小灯泡正常发光，所以故S 1应当断开，使小灯泡接入电路，为了让小灯泡正常发光，应调节滑动变阻器使电路中的电流为0.3A 。

③[11]开关S 、S 1均闭合，再次让滑动变阻器再次接入电路，目的是测量步骤②中滑动变阻器接入电路的阻值，所以滑动变阻器的滑片保持不动。

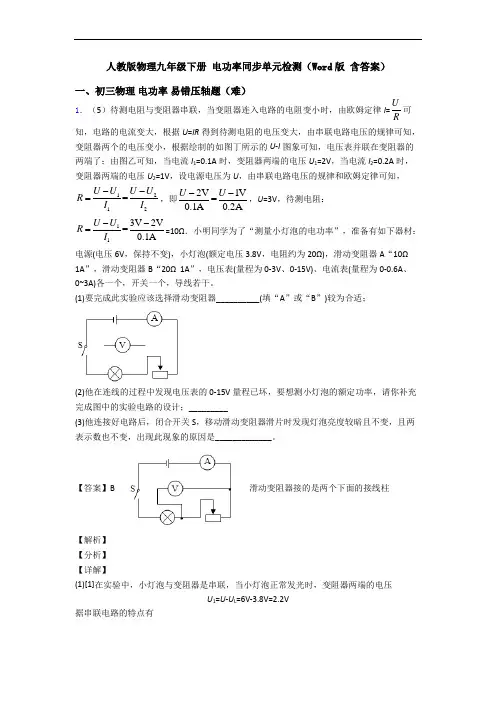

可知此时滑动变阻器的电阻为6V ==150.4AU R I '=Ω'滑 ④[12]步骤②③中滑动变阻器阻值不变，则步骤②中，滑动变阻器的电压为0.3A 15=4.5V U I R '''''==⨯Ω滑滑 步骤②中小灯泡电压为L =6V 4.5V=1.5V U U U ''=--滑即小灯泡的额定电压为1.5V ，小灯泡的额定功率为2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2A U U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。

(2)[2]电压表的0-15V量程已坏，那么电压表不能接在小灯泡两端测其电压，应接在变阻器两端，调节电压表的示数为2.2V时，小灯泡便可能正常工作，故作图如下：3．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

由图可知，电阻R被短路，没有接入电路中，正确的电路图为(2)[2]若再接入5Ω的电阻时，实验不能正常进行，是由于超过了电流表所选的量程。

[3]电阻两端的电压为4V，根据UIR=，电流表选择0~3A量程，所以示数为0.8A。

[4]综合数据分析可知，电压一定时，导体中的电流跟导体的电阻成反比。

(3)①[5][6]连接好实验电路，闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为小灯泡的额定电压2.5V。

②[7]保持滑动变阻器滑片位置不变，将开关S2拨到触点1，读出电压表示数U，电压表测量灯泡和R0的总电压。

③[8]此时定值电阻R0两端的电压U1=U-U额通过灯泡的电流1100U UUI IR R-===额额则小灯泡的额定功率为4．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

下面是小彬和小辉等同学进行的电学实验。

（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；U2电压/V电阻/R 51020I0.40.20.1电流/A（2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。

①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。

请你帮助小辉完成实验：①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为0.3A；②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光；③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。
