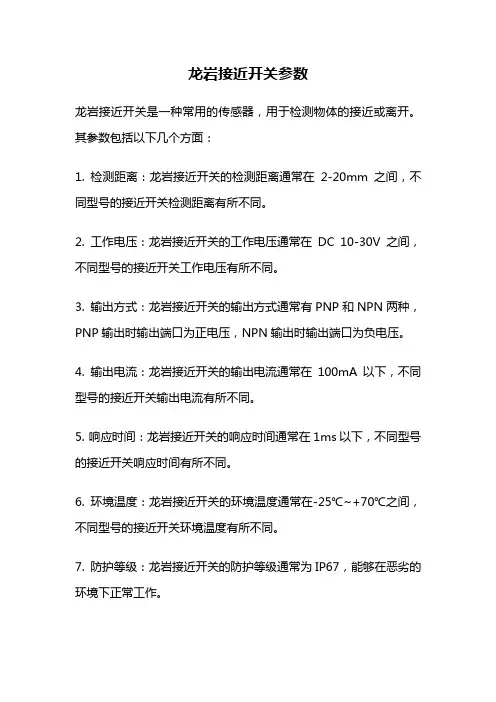

龙岩接近开关参数
龙岩接近开关是一种常用的传感器，用于检测物体的接近或离开。
其参数包括以下几个方面：
1. 检测距离：龙岩接近开关的检测距离通常在2-20mm之间，不同型号的接近开关检测距离有所不同。
2. 工作电压：龙岩接近开关的工作电压通常在DC 10-30V之间，不同型号的接近开关工作电压有所不同。
3. 输出方式：龙岩接近开关的输出方式通常有PNP和NPN两种，PNP输出时输出端口为正电压，NPN输出时输出端口为负电压。
4. 输出电流：龙岩接近开关的输出电流通常在100mA以下，不同型号的接近开关输出电流有所不同。
5. 响应时间：龙岩接近开关的响应时间通常在1ms以下，不同型号的接近开关响应时间有所不同。
6. 环境温度：龙岩接近开关的环境温度通常在-25℃~+70℃之间，不同型号的接近开关环境温度有所不同。
7. 防护等级：龙岩接近开关的防护等级通常为IP67，能够在恶劣的环境下正常工作。
选择适合的龙岩接近开关参数可以提高生产效率和产品质量，同时也能够降低生产成本和维护成本。

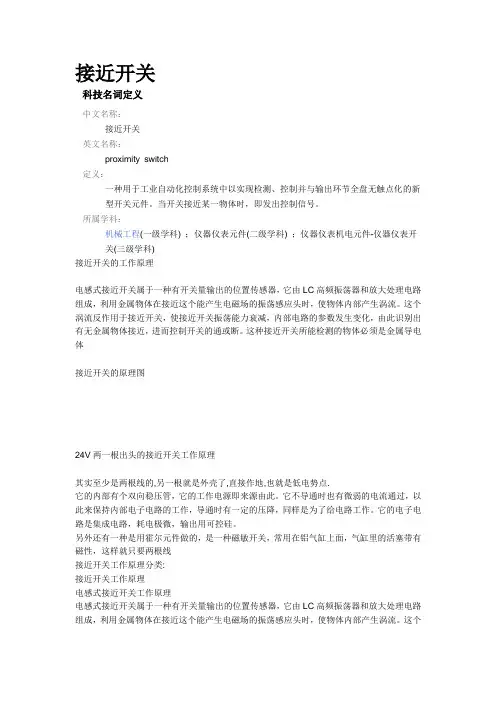

接近开关科技名词定义中文名称：接近开关英文名称：proximity switch定义：一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。
当开关接近某一物体时，即发出控制信号。
所属学科：机械工程(一级学科) ；仪器仪表元件(二级学科) ；仪器仪表机电元件-仪器仪表开关(三级学科)接近开关的工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属导电体接近开关的原理图24V两一根出头的接近开关工作原理其实至少是两根线的,另一根就是外壳了,直接作地,也就是低电势点.它的内部有个双向稳压管，它的工作电源即来源由此。
它不导通时也有微弱的电流通过，以此来保持内部电子电路的工作，导通时有一定的压降，同样是为了给电路工作。
它的电子电路是集成电路，耗电极微，输出用可控硅。
另外还有一种是用霍尔元件做的，是一种磁敏开关，常用在铝气缸上面，气缸里的活塞带有磁性，这样就只要两根线接近开关工作原理分类:接近开关工作原理电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
电容式接近开关系列电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
产品名称型号LED芯片LED数量(PCS)灯具额定光通量(Lm)灯具额定功率(W)灯具光效率感应头直径（mm）感应距离(M)感应角度感应延时范围（min）光束角（半光强）中心照度和有效照射面积照度（Lux)高度 1M 192Lux高度 2M 88Lux高度 3M 48Lux高度 4M 18Lux 感应Lux进入亮灯（光控开关控制）感应Lux退出亮灯（光控开关控制）显色指数 (CRI)LED色温(CCT)输入电压(V)频率范围(Hz)功率因数(PF)总谐波失真(THD)储存温度(℃)工作环境表面温度(℃)寿命（H)低于60℃50000H以上(质保100V-240V47-63Hz≥0.68≤10%(-40℃~+60(-20℃~+45℃ 10~2min（时间可140度25Lux以下35Lux以上≥852700K～3500K 4000K～5000K 5800Lm12W75Lm/WΦ40mm半径8米360度广州康旭电子科技有限公司12W/LED红外感应KX-SCD-50琉明斯蕊片60颗LED/0.2产品规格描述:限公司外感应吸顶灯CD-500斯蕊片D/0.2W0Lm2Wm/W40mm径8米0度时间可选）0度有效照射面积2X2M3.6X3.6M4.5X4.5M6X6Mux以下ux以上8500K 5000K～6500K色温可选40V AC63Hz0.6810%~+60℃)℃ 10~99%RH)于60℃上(质保三年)。
Sybil 圆柱形接近开关高性能 多行业 经典之选p 品类齐全的接近开关：轻松选型，优化成本的理想选择 p 极强的抗电磁干扰能力：实现变频器运行环境下的高速计数应用p 产品设计人性化：防松安装螺母，耐曲折电缆，以及360度可视LED 指示灯p 全面保护功能：IP67防护等级，带极性反接、过载及短路保护p国内常备库存：更快交货期电梯> 防逆转检测> 超速保护检测> 梯级丢失检测机床> 机构到位包装> 机械臂位置检测> 工作台位置检测> 张力控制塑机> 顶针到位> 溶胶控制> 锁模到位或开模到位> 调模厚度控制搬运> 工作台位置检测>负载中维持升降台的平稳施耐德电气(中国)有限公司Schneider Electric (China) Co., 北京市朝阳区望京东路6号施耐德电气大厦邮编: 100102电话: (010) 8434 6699传真: (010) 8450 1130Schneider Electric Building, No. 6, East WangJing Rd., Chaoyang District Beijing 100102 P .R .C.Tel: (010) 8434 6699Fax: (010) 8450 11302017.10SCDOC1412施耐德电气中国版权所有由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们的业务部门确认以后，才对我们有约束。
本手册采用生态纸印刷客户关爱中心热线：400 810 M8 埋入式1.5 N O PNP 成型电缆(L=2m) 1000 ≤50 XS108BLPAL2C XS108BLPAL2 XS108BLPAL5 M8连接器 1000 ≤50 XS108BLPAM8 M12连接器 1000 ≤50 XS108BLPAM12C XS108BLPAM12 NPN 成型电缆(L=2m) 1000 ≤50 XS108BLNAL2C XS108BLNAL2 M12连接器 1000 ≤50 XS108BLNAM12C XS108BLNAM12 NC PNP M12连接器 1000 ≤50 XS108BLPBM12C NPN 成型电缆(L=2m) 1000 ≤50 XS108BLNBL2C M12连接器 1000 ≤50 XS108BLNBM12C 非埋入式2.5 N O PNP 成型电缆(L=2m) 1000 ≤50 XS208BLPAL2C XS208BLPAL2 成型电缆(L=5m) 1000 ≤50 XS208BLPAL5C XS208BLPAL5 M8连接器 1000 ≤50 XS208BLPAM8 M12连接器 1000 ≤50 XS208BLPAM12 NPN 成型电缆(L=2m) 1000 ≤50 XS208BLNAL2C XS208BLNAL2 M12 埋入式 2 N O PNP 成型电缆(L=2m) 2500 ≤200 XS112BLPAL2 成型电缆(L=3m) 2500 ≤200 XS112BLPAL3 成型电缆(L=5m) 2500 ≤200 XS112BLPAL5 M12连接器 2500 ≤200 XS112BLPAM12 NPN 成型电缆(L=2m) 2500 ≤200 XS112BLNAL2 M12连接器 2500 ≤200 XS112BLNAM12 NC PNP 成型电缆(L=2m) 2500 ≤200 XS112BLPBL2 M12连接器 2500 ≤200 XS112BLPBM12 非埋入式 4 N O PNP 成型电缆(L=2m) 1200 ≤200 XS212BLPAL2 成型电缆(L=3m) 1200 ≤200 XS212BLPAL3 成型电缆(L=5m) 1200 ≤200 XS212BLPAL5 成型电缆(L=10m) 1200 ≤200 XS212BLPAL10 M12连接器 1200 ≤200 XS212BLPAM12C XS212BLPAM12 NPN 成型电缆(L=2m) 1200 ≤200 XS212BLNAL2C XS212BLNAL2 成型电缆(L=7m) 1200 ≤200 XS212BLNAL7 成型电缆(L=10m) 1200 ≤200 XS212BLNAL10C M12连接器 1200 ≤200 XS212BLNAM12 NC PNP 成型电缆(L=2m) 1200 ≤200 XS212BLPBL2 NPN 成型电缆(L=2m) 1200 ≤200 XS212BLNBL2 M18 埋入式5 N O PNP 成型电缆(L=2m) 1200 ≤200 XS118BLPAL2 成型电缆(L=5m) 1200 ≤200 XS118BLPAL5 M12连接器 1200 ≤200 XS118BLPAM12 NPN 成型电缆(L=2m) 1200 ≤200 XS118BLNAL2 成型电缆(L=5m) 1200 ≤200 XS118BLNAL5 M12连接器 1200 ≤200 XS118BLNAM12 NC PNP 成型电缆(L=2m) 1200 ≤200 XS118BLPBL2 M12连接器 1200 ≤200 XS118BLPBM12 NPN 成型电缆(L=2m) 1200 ≤200 XS118BLNBL2 非埋入式8 N O PNP 成型电缆(L=2m) 500 ≤200 XS218BLPAL2 成型电缆(L=5m) 500 ≤200 XS218BLPAL5 成型电缆(L=10m) 500 ≤200 XS218BLPAL10 M12连接器 500 ≤200 XS218BLPAM12C XS218BLPAM12 NPN 成型电缆(L=2m) 500 ≤200 XS218BLNAL2C XS218BLNAL2 成型电缆(L=5m) 500 ≤200 XS218BLNAL5C XS218BLNAL5 成型电缆(L=7m) 500 ≤200 XS218BLNAL7 M12连接器 500 ≤200 XS218BLNAM12 NC PNP 成型电缆(L=2m) 500 ≤200 XS218BLPBL2 NPN 成型电缆(L=2m) 500 ≤200 XS218BLNBL2 M30 埋入式10 N O PNP 成型电缆(L=2m) 500 ≤200 XS130BLPAL2 M12连接器 500 ≤200 XS130BLPAM12 NPN 成型电缆(L=2m) 500 ≤200 XS130BLNAL2 M12连接器 500 ≤200 XS130BLNAM12 NC PNP 成型电缆(L=2m) 500 ≤200 XS130BLPBL2 M12连接器 500 ≤200 XS130BLPBM12 非埋入式15 N O PNP 成型电缆(L=2m) 300 ≤200 XS230BLPAL2 成型电缆(L=5m) 300 ≤200 XS230BLPAL5 M12连接器 300 ≤200 XS230BLPAM12C XS230BLPAM12 NPN 成型电缆(L=2m) 300 ≤200 XS230BLNAL2C XS230BLNAL2 成型电缆(L=5m) 300 ≤200 XS230BLNAL5C 成型电缆(L=7m) 300 ≤200 XS230BLNAL7 成型电缆(L=10m) 300 ≤200 XS230BLNAL10C M12连接器 300 ≤200 XS230BLNAM12 NC PNP 成型电缆(L=2m) 300 ≤200 XS230BLPBL2金属外壳，圆柱型，DC3线 注：M12/M18/M30后缀为C的型号为电梯行业专用型号，更多订制需求，请与当地办事处联系。
基恩士接近开关选型参数表
以下是基恩士接近开关常用的选型参数表：
1. 接近开关类型：常见的接近开关类型包括磁性接近开关、电容接近开关、光电接近开关等。
2. 工作原理：根据不同的工作原理，接近开关可以分为感应式接近开关、磁簧式接近开关、电容式接近开关等。
3. 测量距离：接近开关的测量距离决定了它能够检测物体的最大距离。
常见的测量距离有10mm、20mm、30mm等。
4. 动作方式：接近开关的动作方式可以是斯奈德动作（即物体接近时接近开关动作）或推挽动作（物体远离时接近开关动作）。
5. 输出类型：接近开关的输出可以是数字输出（常用的有
PNP型和NPN型输出）或模拟输出。
6. 工作电压：接近开关的工作电压一般为DC 6-36V或DC 10-30V，根据实际需求选择相应的工作电压范围。
7. 工作温度：接近开关的工作温度范围一般为-25°C至+70°C
或者-40°C至+85°C，根据应用环境选择适合的工作温度范围。
8. 寿命：接近开关的寿命指的是其在规定的工作条件下的使用寿命，一般为百万次以上。
以上是基恩士接近开关选型参数表的一些常见参数，具体选择时需要根据实际应用需求进行综合考虑。
序号型 号厂 家备 注常用处1NBN15-30GM50-E2倍加福DC24V PNP 小车袋夹位，导入位和袋夹前减速2NBB8-18GM50-E2倍加福DC24V PNP上袋臂垂直位，中间位和水平位3NBB8-18GM50-E0倍加福DC24V NPN套袋，弧门开，关限位，碟阀4NBB10-30GM50-E0倍加福DC24V NPN套袋 开关5Bi1.5U-EG08-AP6X图尔克DC24V PNP面线，底线检测（现不用）6Bi1.5U-EG08-AN6X图尔克DC24V NPN面线，底线检测（现不用）7Bi5-M18-AN6X图尔克DC24V NPN套袋 开关★8Ni15-M30-AN6X图尔克DC24V NPN 小车袋夹位，导入位和袋夹前减速9Bi2U-EG08-AN6X图尔克DC24V NPN面线，底线检测10Bi2U-EG08-AP6X图尔克DC24V PNP面线，底线检测★11NI3-EG08-AP6X图尔克DC24V PNP面线，底线检测12E2E-X10E(F)1OMRON E为NPN,NO,外径30MM检测距离10mm；F为PNP套袋★13E2E-X10ME(F)1OMRON E为NPN,NO,外径18MM检测距离10mm；F为PNP无动力垛盘，垛盘二输送机,套袋★14E2E-X18ME(F)1OMRON E为NPN,NO,外径30MM检测距离18mm；F为PNP托盘仓底缸上位，中位★15E2A-M18KS08-WP-B(C)1OMRON加C为NPN型，5米上袋臂垂直位,水平位,套袋，弧门开，关限位，碟阀16E2A-M30KN20-WP-B(C)1OMRON加C为NPN型，5米小车袋夹位，导入位和袋夹前减速17XS608B1PAL2施耐德DC24V PNP(NO)面线，底线检测18XS630B1NAL2施耐德DC24V NPN(NO),外径为30MM，检测距离为15mm套袋19XS630B1PAL2施耐德DC24V PNP(NO)，外径为30MM，检测距离为15mm套袋20Ni3-KM08-OP6L宜科（ELCO)P为PNP型，N为NPN型，5米面线，底线检测常用接近开关型号。

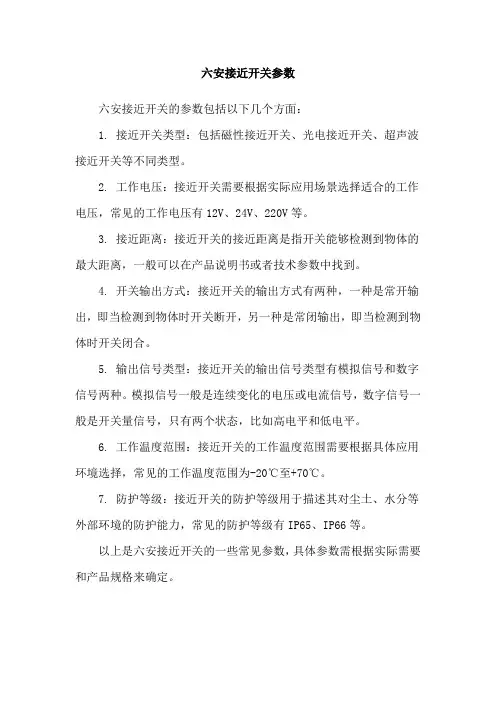

六安接近开关参数
六安接近开关的参数包括以下几个方面：
1. 接近开关类型：包括磁性接近开关、光电接近开关、超声波接近开关等不同类型。
2. 工作电压：接近开关需要根据实际应用场景选择适合的工作电压，常见的工作电压有12V、24V、220V等。
3. 接近距离：接近开关的接近距离是指开关能够检测到物体的最大距离，一般可以在产品说明书或者技术参数中找到。
4. 开关输出方式：接近开关的输出方式有两种，一种是常开输出，即当检测到物体时开关断开，另一种是常闭输出，即当检测到物体时开关闭合。
5. 输出信号类型：接近开关的输出信号类型有模拟信号和数字信号两种。
模拟信号一般是连续变化的电压或电流信号，数字信号一般是开关量信号，只有两个状态，比如高电平和低电平。
6. 工作温度范围：接近开关的工作温度范围需要根据具体应用环境选择，常见的工作温度范围为-20℃至+70℃。
7. 防护等级：接近开关的防护等级用于描述其对尘土、水分等外部环境的防护能力，常见的防护等级有IP65、IP66等。
以上是六安接近开关的一些常见参数，具体参数需根据实际需要和产品规格来确定。
Inductivesensor GAM2-8GM-N1•18 mm flush•Increased operating distance•Extended temperature range -40 ... +85 °C•3-pin Deutsch connector (DT04)•100 V/m radiated field immunity•E1-Type approval参数表节选：的技术参数GAM2-8GM-N1 产品阐述Mobile Equipment SeriesGeneral specificationsSwitching function Normally open (NC+NO)Output type NPN+PNPRated operating distance8 mmInstallation flush接近传感器电感式传感器电感式接近传感器是大部分应用的首选产品，其范围涉及机械仪器和自动化设备领域的需要高精度、非接触式地检测金属目标物。
作为一个该类产品的市场领导者，倍加福为客户提供创新的高质量的电感式接近传感器以满足世界范围内的自动化和过程控制市场的需求。
我们在该领域有多年丰富经验，工作灵活，处处以客户为尊，根据不同客户的需求提供独特的解决方案。
标准电感式传感器产品特性:•光滑或螺纹式不锈钢圆柱形外壳•反极性保护和短路保护•LED状态指示•M8, M12接插件连接或端子接线方式•PVC，PUR或硅电缆出线方式•2线，3线，4线直流，交流，NAMUR输出方式以及AS-I总线方式输出特殊应用场合电感式传感器特性:•信号输出：4-20 mA 模拟量•集成式速度监控器：达100 Hz•圆柱形高压传感器：最大耐压500 bar•危险区域用传感器：用于气体和粉尘防爆•不锈钢感应面传感器•防护等级最大可达IP68/ IP69k的传感器（能浸入水中/防高压水柱喷射）•防磁防焊系列：表面材质为PTFE•衰减系数为1的传感器：在同一距离可检测所有金属•铁质和非铁金属选择型•安全功能传感器•高温系列：-40 °C 到+250 °C电容式接近传感器电容式接近传感器可检测包含金属在内的几乎所有材质的目标物，在液位、流量控制方面有着广泛应用，检测对象主要为液体，谷类物和粉体等。
