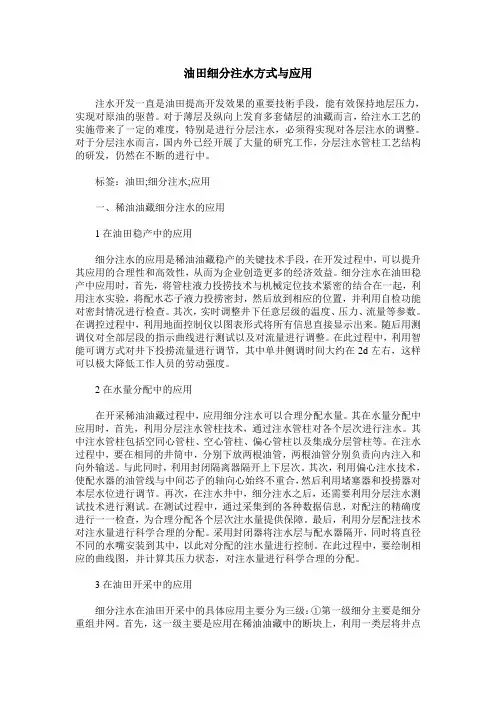

油田细分注水方式与应用注水开发一直是油田提高开发效果的重要技術手段,能有效保持地层压力,实现对原油的驱替。
对于薄层及纵向上发育多套储层的油藏而言,给注水工艺的实施带来了一定的难度,特别是进行分层注水,必须得实现对各层注水的调整。
对于分层注水而言,国内外已经开展了大量的研究工作,分层注水管柱工艺结构的研发,仍然在不断的进行中。
标签:油田;细分注水;应用一、稀油油藏细分注水的应用1在油田稳产中的应用细分注水的应用是稀油油藏稳产的关键技术手段,在开发过程中,可以提升其应用的合理性和高效性,从而为企业创造更多的经济效益。
细分注水在油田稳产中应用时,首先,将管柱液力投捞技术与机械定位技术紧密的结合在一起,利用注水实验,将配水芯子液力投捞密封,然后放到相应的位置,并利用自检功能对密封情况进行检查。
其次,实时调整井下任意层级的温度、压力、流量等参数。
在调控过程中,利用地面控制仪以图表形式将所有信息直接显示出来。
随后用测调仪对全部层段的指示曲线进行测试以及对流量进行调整。
在此过程中,利用智能可调方式对井下投捞流量进行调节,其中单井侧调时间大约在2d左右,这样可以极大降低工作人员的劳动强度。
2在水量分配中的应用在开采稀油油藏过程中,应用细分注水可以合理分配水量。
其在水量分配中应用时,首先,利用分层注水管柱技术,通过注水管柱对各个层次进行注水。
其中注水管柱包括空同心管柱、空心管柱、偏心管柱以及集成分层管柱等。
在注水过程中,要在相同的井筒中,分别下放两根油管,两根油管分别负责向内注入和向外输送。
与此同时,利用封闭隔离器隔开上下层次。
其次,利用偏心注水技术,使配水器的油管线与中间芯子的轴向心始终不重合,然后利用堵塞器和投捞器对本层水位进行调节。
再次,在注水井中,细分注水之后,还需要利用分层注水测试技术进行测试。
在测试过程中,通过采集到的各种数据信息,对配注的精确度进行一一检查,为合理分配各个层次注水量提供保障。
最后,利用分层配注技术对注水量进行科学合理的分配。

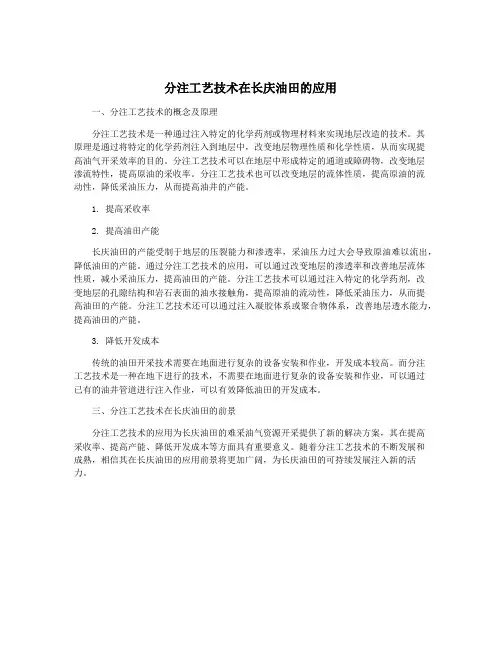

分注工艺技术在长庆油田的应用一、分注工艺技术的概念及原理分注工艺技术是一种通过注入特定的化学药剂或物理材料来实现地层改造的技术。
其原理是通过将特定的化学药剂注入到地层中,改变地层物理性质和化学性质,从而实现提高油气开采效率的目的。
分注工艺技术可以在地层中形成特定的通道或障碍物,改变地层渗流特性,提高原油的采收率。
分注工艺技术也可以改变地层的流体性质,提高原油的流动性,降低采油压力,从而提高油井的产能。
1. 提高采收率2. 提高油田产能长庆油田的产能受制于地层的压裂能力和渗透率,采油压力过大会导致原油难以流出,降低油田的产能。
通过分注工艺技术的应用,可以通过改变地层的渗透率和改善地层流体性质,减小采油压力,提高油田的产能。
分注工艺技术可以通过注入特定的化学药剂,改变地层的孔隙结构和岩石表面的油水接触角,提高原油的流动性,降低采油压力,从而提高油田的产能。
分注工艺技术还可以通过注入凝胶体系或聚合物体系,改善地层透水能力,提高油田的产能。
3. 降低开发成本传统的油田开采技术需要在地面进行复杂的设备安装和作业,开发成本较高。
而分注工艺技术是一种在地下进行的技术,不需要在地面进行复杂的设备安装和作业,可以通过已有的油井管道进行注入作业,可以有效降低油田的开发成本。
三、分注工艺技术在长庆油田的前景分注工艺技术的应用为长庆油田的难采油气资源开采提供了新的解决方案,其在提高采收率、提高产能、降低开发成本等方面具有重要意义。
随着分注工艺技术的不断发展和成熟,相信其在长庆油田的应用前景将更加广阔,为长庆油田的可持续发展注入新的活力。
工艺首先对注水层上部油套管实施两级封隔,保护注水层上部以上的套管不受高压损坏,对注水层位以上的套管存在漏点进行封隔,避免了注入量的损失。
该工艺还采用了GDP配水器,该配水器是改进型空心轨道式配水器,换向可靠性提高,可直接带水嘴下井,不需投捞死芯子,简化了施工工序。

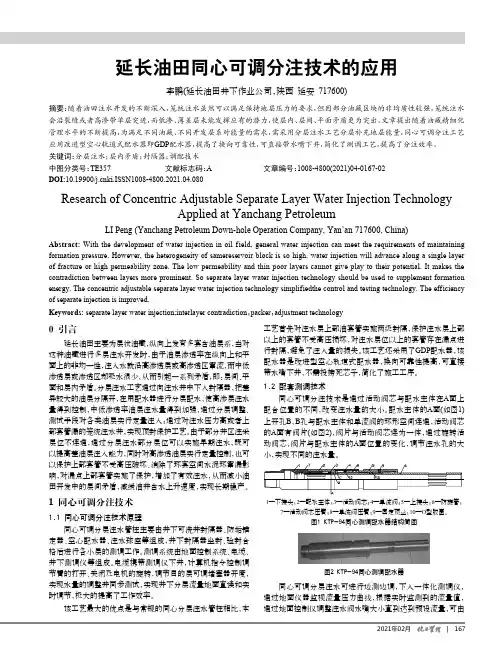

1.2 配套测调技术同心可调分注技术是通过活动阀芯与配水主体在A面上配合位置的不同,改变注水量的大小。
配水主体的A面(如图1)上开孔B,B孔与配水主体和单流阀的环形空间连通,活动阀芯的A面有阀片(如图2),阀片与活动阀芯连为一体,通过旋转活动阀芯,阀片与配水主体的A面位置的变化,调节注水孔的大小,实现不同的注水量。
1—下接头;2—配水主体;3—活动阀芯;4—单流阀;5—上接头;6—防旋管;7—活动阀芯压簧;8—单流阀压簧;9—固定顶丝;10—O型胶圈。
图1 KTP-94同心测调配水器结构简图图2 KTP-94同心测调配水器同心可调分层注水可进行边测边调,下入一体化测调仪,通过地面仪器监视流量压力曲线,根据实时监测到的流量值,通过地面控制仪调整注水阀水嘴大小直到达到预设流量,可由0 引言延长油田主要为层状油藏,纵向上发育多套含油层系,当对这种油藏进行多层注水开发时,由于油层渗透率在纵向上和平面上的非均一性,注入水就沿高渗透层或高渗透区窜流,而中低渗透层或渗透区却吸水很少,从而引起一系列矛盾,即:层间、平面和层内矛盾。
分层注水工艺通过向注水井中下入封隔器,把差异较大的油层分隔开,在用配水器进行分层配水,使高渗层注水量得到控制,中低渗透率油层注水量得到加强,通过分层调整、测试手段对各类油层实行定量注入;通过对注水压力高或者上部套管漏的笼统注水井,实现顶封保护工艺。
由于部分井区注采层位不连通,通过分层注水部分层位可以实施早期注水,既可以提高差油层注入能力,同时对高渗透油层实行定量控制,也可以保护上部套管不受高压破坏、消除了环套空间水泥环窜漏影响,对漏点上部套管实施了保护,增加了有效注水,从而减小油田开发中的层间矛盾,减缓油井含水上升速度,实现长期稳产。
油田分层注水工艺技术规范油田分层注水是一种常见的油田开发方式,它通过向油层注入水来提高油层压力,促进原油流动并提高采收率。
为了保障注水工艺的高效可靠实施,制定分层注水工艺技术规范是非常必要的。
一、注水井的选址与布置1. 注水井的选址应根据地质构造、油层性质和原油存在的情况进行合理确定,应优先选择油藏开发的高产区域。
2. 注水井的布局应充分考虑油层的分布情况、注水效果和工程实施便利性,注水井之间的间距一般应不小于500米。
二、注水井的施工与完井1. 注水井应按照规范的施工和完井工艺进行作业,确保井筒的质量和完整性,以免对注水工艺造成不利的影响。
2. 注水井的完井包括油藏储层的完好保护和井筒的良好固定,以确保注水的目标层位正确和注水通量合理。
三、注水井的测试与评价1. 注水井的测试应包括井筒的产能测试和注水井液体的流动性测试,以评估井底流压和注水效果,并及时调整注水参数。
2. 注水井的评价应根据实际注水效果进行分析,选择合适的评价指标,如采收率提高、油井产能恢复等,以判断注水工艺的有效性。
四、注水参数的确定和调整1. 注水参数的确定应综合考虑油层厚度、孔隙度、渗透率等地质特征以及油藏动态变化等因素,确定合理的注水压力、注水量和注水周期等参数。
2. 注水参数的调整应根据油藏动态变化和注水效果进行及时调整,如注水压力的增加和减小、注水周期的调整等。
五、注水液体的选用1. 注水液体的选用应根据地质构造、油层性质和油藏开发的需要进行合理选择,如清水、低盐水、表面活性剂等。
2. 注水液体应具有良好的透水性和流动性,能够有效的降低油层渗透率的分布不均匀性,并增加原油的流动性。
六、注水工艺的监测与控制1. 注水工艺的监测应包括注水井的产能、注水参数和注水效果等,以及周围井筒的动态变化情况,如注水井液位变化、油井产能变化等。
2. 注水工艺的控制应根据实时监测数据进行相应的调整,包括注水参数的调整、注水液体的更换等,以保证注水工艺的稳定和可靠。

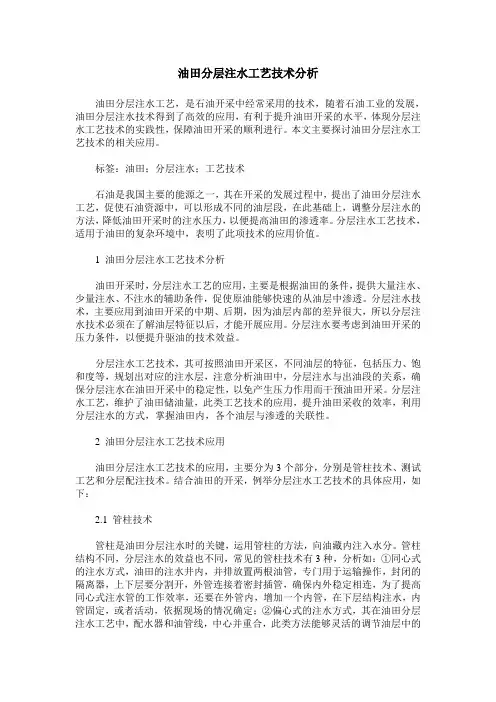

油田分层注水工艺技术分析油田分层注水工艺,是石油开采中经常采用的技术,随着石油工业的发展,油田分层注水技术得到了高效的应用,有利于提升油田开采的水平,体现分层注水工艺技术的实践性,保障油田开采的顺利进行。
本文主要探讨油田分层注水工艺技术的相关应用。
标签:油田;分层注水;工艺技术石油是我国主要的能源之一,其在开采的发展过程中,提出了油田分层注水工艺,促使石油资源中,可以形成不同的油层段,在此基础上,调整分层注水的方法,降低油田开采时的注水压力,以便提高油田的渗透率。
分层注水工艺技术,适用于油田的复杂环境中,表明了此项技术的应用价值。
1 油田分层注水工艺技术分析油田开采时,分层注水工艺的应用,主要是根据油田的条件,提供大量注水、少量注水、不注水的辅助条件,促使原油能够快速的从油层中渗透。
分层注水技术,主要应用到油田开采的中期、后期,因为油层内部的差异很大,所以分层注水技术必须在了解油层特征以后,才能开展应用。
分层注水要考虑到油田开采的压力条件,以便提升驱油的技术效益。
分层注水工艺技术,其可按照油田开采区,不同油层的特征,包括压力、饱和度等,规划出对应的注水层,注意分析油田中,分层注水与出油段的关系,确保分层注水在油田开采中的稳定性,以免产生压力作用而干预油田开采。
分层注水工艺,维护了油田储油量,此类工艺技术的应用,提升油田采收的效率,利用分层注水的方式,掌握油田内,各个油层与渗透的关联性。
2 油田分层注水工艺技术应用油田分层注水工艺技术的应用,主要分为3个部分,分别是管柱技术、测试工艺和分层配注技术。
结合油田的开采,例举分层注水工艺技术的具体应用,如下:2.1 管柱技术管柱是油田分层注水时的关键,运用管柱的方法,向油藏内注入水分。
管柱结构不同,分层注水的效益也不同,常见的管柱技术有3种,分析如:①同心式的注水方式,油田的注水井内,并排放置两根油管,专门用于运输操作,封闭的隔离器,上下层要分割开,外管连接着密封插管,确保内外稳定相连,为了提高同心式注水管的工作效率,还要在外管内,增加一个内管,在下层结构注水,内管固定,或者活动,依据现场的情况确定;②偏心式的注水方式,其在油田分层注水工艺中,配水器和油管线,中心并重合,此类方法能够灵活的调节油层中的水位、水量信息,操作期间,配置封隔器,提升管柱技术的工艺水平;③新型注水管柱技术,经过油藏开发发展后,产生了此类管柱技术,油藏内,存储物有着明显的差异,部分区域的油藏非常薄,介质分布不均匀,采用新型注水管柱技术,在注水井内,搭建倾斜式的注水方法,满足油藏开采的需求。
采油分层注水工艺探析一、采油分层注水工艺的概念及原理采油分层注水工艺是指在采油过程中,将水以一定的速率和压力注入到油田地层中,以促进原油的流动和提高采油效率的技术。
该工艺能够有效地提高油井产量,延长油田寿命,对提高原油采收率具有重要作用。
采油分层注水工艺的原理主要包括以下几个方面:1. 促进原油流动:通过注水技术,可以改变地层孔隙结构,减小原油的粘度,提高原油的流动性,从而促进原油的流动。
2. 压力维持:注水可以维持地层的压力平衡,减小地层压力差,防止油井产量下降,延长油田寿命。
3. 水驱油:注入的水在地层中推动原油向井口移动,从而增加了油井的产量,提高了采收率。
采油分层注水工艺可以通过促进原油流动、维持地层压力、水驱油等方式,实现提高采油产量和采收率的目的。
二、采油分层注水工艺的优势和特点采油分层注水工艺相较于传统的采油技术,具有诸多优势和特点,主要包括以下几个方面:1. 增产效果显著:通过采油分层注水,可以有效地提高油井的产量,延长油田寿命,提高采收率,实现了增产的目的。
2. 操作简单方便:注水系统的操作相对简单,实施方便,不需要大量的人力物力投入,降低了生产成本。
3. 节约资源:采油分层注水技术可以有效利用大量的地下水资源,提高了资源的利用率,对地下水资源的保护也有积极的意义。
4. 环保可持续:采油分层注水技术对环境的影响相对较小,可以有效地减少地下水污染,降低生产排放,符合可持续发展的理念。
基于以上优势与特点,采油分层注水工艺在能源开发与利用领域中得到了广泛应用,并取得了显著的效果。
三、采油分层注水工艺的应用范围及现状采油分层注水工艺的应用范围十分广泛,主要包括陆上油田和海上油田两个方面。
在陆上油田,由于地质条件较好,油层分布较为集中,采油分层注水工艺的应用非常普遍。
而在海上油田,由于水的来源比较便利,注水设备的维护相对简单,使得采油分层注水工艺在海上油田中也得到了广泛的应用。
目前,随着石油资源的不断开发与利用,采油分层注水工艺的应用也在不断增加。
油田分层注水工艺技术标准油田分层注水工艺技术标准是针对油田开发过程中的注水工艺进行规范和标准化的文件,旨在提高油田注水工艺的效率和效果,减少生产成本,保障油田的长期稳定生产。
油田分层注水工艺技术标准主要包括以下内容:1. 注水井的选址标准:根据油田的地质结构和储层特征,选择适合进行注水的井位。
同时要考虑注水井与产油井的距离和方向,避免注水对产油井产生负面影响。
2. 注水井的完井标准:注水井的完井质量直接关系到注水效果和井口渗透率。
完井标准包括井筒质量、井口渗透率、套管防腐等方面要求。
完井时要对井筒进行好规划、注水井管道要采用高质量材料,以确保注水井的长期稳定生产。
3. 注水井的外围井配置标准:根据油田的地质构造和储层特征,合理配置外围注水井,以提高注水效果和增加采油能力。
4. 注水井的注水量及注水压力标准:注水量和注水压力是影响注水效果的重要参数。
注水量要根据油田的井网布置、地质特征和储层性质等因素进行合理确定。
注水压力要根据油田地质结构、井筒渗透率和注水井周围水平井的布置等因素进行调整,以确保注水效果。
5. 注水井的注水层位标准:根据油田的地质构造和储层特征,确定注水井的注水层位,以提高注水效果和避免倒灌的产生。
6. 注水井的注水周期标准:注水周期是指注水井开始注水到停止注水之间的时间。
注水周期的选择要根据油田的地质构造和储层特征、注水层的厚度和渗透率以及注水效果等因素进行调整,以达到最佳注水效果。
7. 注水井的注水液体成分标准:注水液体的成分直接影响注水效果和井筒渗透率。
注水液体要求包括水质要求、添加剂的种类和配比要求等方面。
注水液体的成分要保证与储层的地质特征相适应,以提高注水效果。
通过制定和实施油田分层注水工艺技术标准,可以规范注水工艺,提高注水效果和井筒渗透率,达到增产增收的目的。
同时,还可以减少生产成本,降低环境污染,保障油田的长期稳定生产。
桥式同心分注工艺在青海油田的应用在油田开发中注水可有效的提高采油率,能在开采过程中为地质层补充足够的能力。
但这种方法要注意不同油层的注水是有区别的,因为每个油层的流动性有细微差别,这种方法即分注工艺,是目前很多油田广泛应用的一种技术,尤其适合新疆、青海等地油田。
以青海油田为例,油藏井段长,薄互层多、非均质性强,对分层注水要求较多,随着开采地质条件的恶劣程度以及开采工作的深入,传统分层注水存在较大的技术瓶颈,为此引进桥式同心分注工艺。
本文从青海油田开发的实际情况出发,详细分析桥式同心分注工艺的的实践应用。
标签:分层注水;桥式同心;注水工艺引言:青海是我国重要的产油地区,具有丰富的石油蕴藏量。
青海油田位于柴达木盆地,面积有25万平方千米,已经发现的石油矿藏丰富,尤其是石油资源潜力巨大,开发前景广阔,目前已经探知的石油资源量为21.5亿吨,是继四川、长庆和新疆的第四大气区。
由于青海地质结构的特点,青海油田普遍存在油井“井段长井”,储存层薄、散、多,且非均质性强等特点。
为提高青海油田的采油效率,分层注水是常见的技术,尤其是最新的桥式同心分注工艺的升级换代使得采油率大大提升。
一、桥式同心分注工艺概述1. 桥式同心分注工艺原理该技术采用测调联动的方式来进行流量测试和调配,需要用到仪器进行监测地面情况,包括流量、压力值等,基于实时的数据来调整桥式同心配水器的水嘴大小,从而达到依据不同的油层来实现不同的注水量。
桥式同心分注技术结合了桥式偏心和同心分注工艺的优点,主要采用的设备包括桥式同心配水器、井下测调仪器和地面监测以及控制系统等。
管柱结构为同心配水器、筛管、丝堵和双球座以及封隔器等。
2. 桥式同心分注技术的构成组件介绍及原理2.1同心配水器结构同心配水器作为重要的结构部件,主要包括接头、外筒和本体以及水嘴。
其中水嘴又包含了活动水嘴和固定水嘴,活动水嘴在测调仪的调节下可上下、旋转移动,从而实现无极差调节,不需要频繁更换水嘴,精度大大提高。
