cacti报警邮箱安装与配置(图解)

放置想要的图表在console界面的Management --》Graph Management中，可以看到我们之前创建的图形。

如果图形较多，可以通过Host选项筛选。

找到你想要的图形，单击它，（单击蓝色的图形标题就会进入该图形界面，这里不需要）选中之后会变成黄色。

在右下角的下拉菜单中，选择一个动作。

一般用的最多的就2个，一个是Delete，删除掉不需要的图表；另一个是Place on a tree，放置在某棵树上。

选定之后，点击“go”即可。

如果是删除，它会让你再次确认。

如果是放置在某棵树上，它会让你选择挂在哪里，是root还是某个树枝上。

根据提示操作即可。

搞定之后，就跑到graphs 界面下看看自己的图表吧。

Cacti流量监控系统的用户管理在console→Utilities→User Management,用于用户管理的设定。

单击进入用户管理界面，如图：在右上角有个“Add”，单击新增用户。

我们以“gxtx”这个用户为例进行说明：（1）User Name：用户名。

（2）Full Name：用户全民。

一个对用户名更加详细的描述而已。

（3）Password：密码。

两次输入必须一致。

（4）Enabled：要使账号生效，必须勾上。

（5）Account Options：第一个选项强制用户下次登陆后修改密码。

第二个选项允许用户保存自己的图形设置。

（用户不熟悉的话，不建议勾上）（6）Graph Options：Cacti有3种视图模式。

你想让他看哪一种，就勾上。

（7）Login Options：一般选择第三个。

（8）Authentication Realm：选择Local。

在下方还有3个访问控制的选项，用于给用户授权和定制客户的图形显示。

左边第一个是授权的，想让用户做什么，就勾上什么。

中间那个是设置用户可以看到什么图形，默认是Allow。

ADD是用来添加例外的情况。

如果你把Allow改为Deny，那么默认就是不允许查看图表，可以通过ADD添加例外。

Cacti安装配置（中文版）Cacti安装配置（中文版）一．基本环境简介：系统：Centos5.6 x64软件：cacti-0.8.7e二．软件准备与安装：(1).软件准备与安装：(2)软件安装：1.批量安装包：（ps最好多运行两三次，避免批量执行，有未响应的）#yum -y install httpd mysql-server php php-mysql gd net-snmp php-snmp net-snmp-utils net-snmp-devel mysql-devel openssl-devel由于centos的标准组件中是不带rrdtool的，因此我们需要添加一个dag的yum源，以安装rrdtool。

2.修改/etc/yum.repos.d/CentOS-Base.repo#vi /etc/yum.repos.d/CentOS-Base.repo在其末尾追加[dag]name=Dag RPM Repository for Red Hat Enterprise Linuxbaseurl=http://apt.sw.be/redhat/el$releasever/en/$basearc h/daggpgcheck=1gpgkey=/rpm/packages/RPM-GPG-KEY.dag.txtenabled=13.更新yumyum clean allyum list （ps:yum 不成功，请多次尝试，跟网络连接欧美服务器有关）4.现在就可以安装rrdtool#yum install rrdtool设置开机自启动chkconfig httpd onchkconfig mysqld onchkconfig snmpd on三.MySQL数据设置由于cacti依靠mysql来存储必要的变量，我们有必要对MySQL 做些设置。

1.启动并初始化mysql数据库#service mysqld start2.为root用户设置密码，并更改登录权限，默认密码为空# mysql -u root -p直接回车，密码为空mysql> use mysqlmysql> update user set password=PASSWORD('123456') where user='root';mysql>grant all privileges on *.* to root@localhost identified by '123456' with grant option; mysql> flush privileges;3.添加cacti库和cacti用户，并为其设置权限mysql> create database cacti default character set utf8; //数据库字符集设置utf8，否则乱码mysql>grant all privileges on cacti.* to cacti@localhost identified by '123456' with grant option; mysql> flush privileges;四.安装Cacti1.下载并解压cacti-0.8.7e-cn-utf8.tar.gz地址为/s/1geh8eg7(这个链接是tar.gz格式的，请下载后更改文件格式)，假设下载目录为/opt/soft，下面相同#cd /opt#tar zxvf cacti-0.8.7e-cn-utf8.tar.gz#mv cacti-0.8.7e-cn-utf8 /var/www/cacti2.修改配置文件3.创建并编辑apache的cacti配置文件#vi /etc/httpd/conf.d/cacti.conf4.导入数据库并启动服务（Ps:若失败请重复尝试重启服务）# mysql -ucacti -p123456 cacti < cacti.sqlservice mysqld restartservice httpd restartservice snmpd restart5.创建用户并赋予权限6.配置cacti数据库连接7.关防火墙，然后访问http://ip/cacti开始图形安装cacti关闭防火墙# chkconfig iptables off# service iptables stop直接下一步，选择”全新安装”，来到下面的一个界面，如图1图1请确认所有路径都已找到，并选择SNMP应用程序版本为5.x，RRDTool版本为1.3.x。

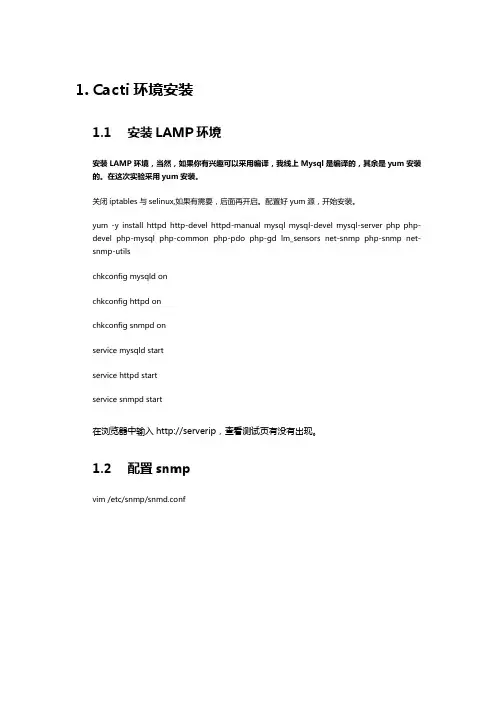

1.Cacti环境安装1.1安装LAMP环境安装LAMP环境，当然，如果你有兴趣可以采用编译，我线上Mysql是编译的，其余是yum安装的。

在这次实验采用yum安装。

关闭iptables与selinux,如果有需要，后面再开启。

配置好yum源，开始安装。

yum -y install httpd http-devel httpd-manual mysql mysql-devel mysql-server php php-devel php-mysql php-common php-pdo php-gd lm_sensors net-snmp php-snmp net-snmp-utilschkconfig mysqld onchkconfig httpd onchkconfig snmpd onservice mysqld startservice httpd startservice snmpd start在浏览器中输入http://serverip，查看测试页有没有出现。

1.2配置snmpvim /etc/snmp/snmd.conf#/etc/init.d/snmpd restart验证snmp配置是否正确，# snmpwalk -v 2c -c public 127.0.0.1 if 表示正确IF-MIB::ifIndex.1 = INTEGER: 1IF-MIB::ifIndex.2 = INTEGER: 2IF-MIB::ifDescr.1 = STRING: lo如果提示Timeout: No Response from 127.0.0.1则配置不对。

1.3创建数据库存储cacti的数据# mysqladmin -u root password 'sky123'# mysql -u root -p:输入密码mysql> create database cacti;Query OK, 1 row affected (0.00 sec)mysql> grant all on cacti.* to cactiuser@localhost identified by 'cactiuser';Query OK, 0 rows affected (0.01 sec)mysql> flush privileges;Query OK, 0 rows affected (0.00 sec)mysql> exitTip：创建cacti数据库与cactiuser，可以省略在cacti配置文件中修改。

Cacti安装详细步骤Cacti安装详细步骤前提LNMP或LAMP架构已搭建完成⼀、cacti概述1. cacti是⽤php语⾔实现的⼀个软件，它的主要功能是⽤snmp服务获取数据，然后⽤rrdtool储存和更新数据，当⽤户需要查看数据的时候⽤rrdtool⽣成图表呈现给⽤户。

因此，snmp和rrdtool是cacti的关键。

Snmp关系着数据的收集，rrdtool关系着数据存储和图表的⽣成。

2. Mysql配合PHP程序存储⼀些变量数据并对变量数据进⾏调⽤，如：主机名、主机ip、snmp团体名、端⼝号、模板信息等变量。

3. snmp抓到数据不是存储在mysql中，⽽是存在rrdtool⽣成的rrd⽂件中（在cacti根⽬录的rra⽂件夹下）。

rrdtool对数据的更新和存储就是对rrd⽂件的处理，rrd⽂件是⼤⼩固定的档案⽂件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。

⼆、安装rrdtool先试试这个：yum install rrdtool rrdtool-perl -y如果不⾏，可能是在主监控机上安装rrdtool,rrdtool依赖的包过多，所以选择增加源，然后⽤yum安装，试试下边的：[root@localhost /]# vi /etc/yum.repos.d/dag.repo[dag]name=Dag RPM Repository for Red Hat Enterprise Linuxbaseurl=http://apt.sw.be/redhat/el$releasever/en/$basearch/daggpgcheck=1gpgkey=/rpm/packages/RPM-GPG-KEY.dag.txtenabled=1然后yum安装：三、安装配置net-snmp3.1、安装net-snmpyum install net-snmp net-snmp-libs net-snmp-utils3.2、配置net-snmpvim /etc/snmp/snmpd.conf41⾏ 1将default 改为监控服务器ip;2将public 改成复杂些的识别的字符串com2sec notConfigUser 127.0.0.1 public62⾏ 1将systemview 改为all,供所有snmp 访问权限access notConfigGroup "" any noauth exact all none none85⾏将#注释符号去掉view all included .1803.3、测试net-snmp# service snmpd startsnmpd 使⽤ tcp/udp 161 端⼝,验证snmpd 服务使⽤snmpwalk 命令验证snmpwalk -v 2c -c public 127.0.0.1-v是指版本,-c 是指密钥，获取到系统信息则正常！如果cacti搭建好后很久还是没出图，⽤这个命令试试看能否获取到数据。

Cacti教程：安装/配置/使用/模板Linux监控之Cacti教程（一）概述及安装1.概述Cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。

因此，snmp和rrdtool是cacti的关键。

Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。

snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。

rrdtool 对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。

关于RRDTool的知识请参阅RRDTool教学。

2.Cacti的架构及工作流程3. 安装条件&Oslash;Apache &Oslash;Php&Oslash;MySQL&Oslash;RRDTool &Oslash;Net-SNMP4.安装过程系统环境：Ubuntu Server 9.04 64位Apache与MySQL的安装此处省略4.1 PHP安装•在zlib的configure时，不要指定—prefix，如果指定了prefix在下面类安装时，会提示找不到zlib；•libpng的安装时，要根据操作系统修改参数，如果操作系统为32位，则采用脚本中的参数，如果为64位，则需要在cp scripts/makefile.std makefile执行完成以后，修改makefile中CFLAGS的值，在后面加上-fPIC参数，否则会出现“usr/local/lib/libpng.a: could not read symbols: Bad value”的错误；•在安装PHP之前，由于开启了Mysql模块，所以一定要安装Mysql，而且Cacti的数据也需要Mysql数据库进行存储；•PHP的configure时，一定要加上--enable-sockets 选项，否则无法运行，PHP安装完成以后，它的配置文件为/usr/local/php/etc/php.ini。

CactiEZ中文版是最简单有效的Cacti中文解决方案，整合Spine，RRDTool和美化字体。

集成Thold，Monitor，Syslog，Weathermap，Realtime，Errorimage，Mobile，Aggregate以及Apache，Squid，F5，Nginx，MySQL等模板。

支持多种硬盘控制器和阵列卡，基于CentOS6，启动速度更快，支持EXT4文件系统，原生rsyslog更稳定。

全中文页面，中文图形，支持邮件报警，支持声音报警，安装方便使用简单。

============================================================================================ ====说明：CactiEZ中文版V10.1是基于CentOS 6.0系统，整合Cacti等相关软件，重新编译而成的一个操作系统！优点：省去了复杂烦琐的Cacti配置过程，安装之后即可使用，全部中文化，界面更友好缺点：CactiEZ是一个完整的操作系统，需要专门一台电脑才能安装使用系统运维温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接具体案例：1、CactiEZ监控主机IP：192.168.21.175子网掩码：255.255.255.0网关：192.168.21.2DNS：8.8.8.88.8.4.42、Windows客户机系统：Windows Server 2003IP：192.168.21.130，与CactiEZ监控主机在同一个局域网内3、Linux客户机系统：CentOS 6.2IP：192.168.21.169，与CactiEZ监控主机在同一个局域网内目的：使用CactiEZ监控主机对Windows客户机和Linux客户机进行监控一、安装CactiEZ监控主机下面以安装32为CactiEZ系统为例，64位系统安装方法相同系统运维温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接特别说明：安装CactiEZ的主机磁盘空间必须要在10G以上，否则不能安装如果是虚拟机安装，请设置磁盘空间大于10G把下载好的CactiEZ系统镜像刻录为光盘，使用光盘成功引导系统之后，会出现下面的界面选择第一项，安装CactiEZ，回车，出现如下界面检查安装介质，这里选择Skip直接跳过，回车，系统会自动安装系统运维温馨提醒：qihang01原创内容版权所有,转载请注明出处及原文链接系统已经安装完成，点击Reboot重启系统！二、设置CactiEZ监控主机默认安装好之后，系统登录用户root，密码CactiEZ以下操作在登录系统之后进行1、修改root登录密码passwd root #回车之后，提示输入2次新密码出现：passwd：all authentication tokens updated successfully.说明密码修改成功2、修改IP地址、子网掩码、网关、DNS等信息vi /etc/sysconfig/network-scripts/ifcfg-eth0DEVICE="eth0"BOOTPROTO="static"DNS1="8.8.8.8"DNS2="8.8.4.4"GATEWAY="192.168.21.2"HOSTNAME="CactiEZ.local" HWADDR="00:0C:29:AF:98:C1" IPADDR="192.168.21.175"MTU="1500"NETMASK="255.255.255.0"NM_CONTROLLED="yes"ONBOOT="yes":wq! #保存service network restart #重启网络3、登录CactiEZ监控平台浏览器里面输入用户名：admin，默认密码：admin为了安全考虑，第一次登录之后必须修改默认密码，修改好之后点保存，登录到CactiEZ Web监控平台现在CactiEZ监控主机安装完成。

简介：Cacti是一款优秀的开源监控软件，使用php实现，它的主要特点是使用snmp服务获取数据，然后用rrdtool存储和更新数据，当用户查看数据的时候，rrdtool生成图表呈现给用户。

mysql数据库用于存储变量并进行调用。

mysql数据库并不存储snmp 捕获到的数据，snmp捕获到的数据，存在于rrdtool生成的rrd文件中，这些文件位于cacti目录下的rra目录中。

下面我们介绍安装步骤和功能展示，非安装人员可以略过安装步骤直接看功能。

一、安装环境：系统：CentOS-6.6-x86_64软件：Cacti-0.8.7e-cn-utf8、mysql、snmp等二、安装步骤：1、准备CentOS-6.6-x86_64操作系统环境。

2、安装rpm包：#yum install httpd mysql-server php php-mysql gd net-snmp php-snmpnet-snmp-utils net-snmp-devel mysql-devel openssl-devel rrdtool3、设置开机自启动#chkconfig httpd on#chkconfig mysqld on#chkconfig snmpd on4、对Mysql数据库进行配置启动并初始化mysql数据库#service mysqld start为root用户设置密码(以”123456”为例)，并更改登录权限，默认密码为空#mysql –u root –p 回车后输入密码(空)mysql>use mysql;mysql>update user set password=password(“123456”) where user=”root”;mysql>grant all privileges on *.* to root@localhost identified by “123456” with grant option;mysql>flush privileges;添加cacti库和cacti用户，并为其设置权限mysql>create database cacti default character set utf8; //数据库字符集设置utf8，否则乱码mysql>grant all privileges on cacti.* to cacti@localhost identified by “123456” with grant option;mysql>flush privileges;5安装cacti假设下载目录为/opt/soft#cd /opt/soft#tar zxvf cacti-0.8.7e-cn-utf8.tar.gz#mv cacti-0.8.7e-cn-utf8 /var/www/cacti修改配置文件#vi /var/www/cacti/include/config.php修改内容如下$database_type = "mysql";$database_default = "cacti";$database_hostname = "localhost";$database_username = "cacti";$database_password = "123456";创建并编辑apache的cacti配置文件#vi /etc/httpd/conf.d/cacti.conf内容如下:Alias /cacti /var/www/cacti<Directory /var/www/cacti>DirectoryIndex index.phpAllowOverride allorder deny,allowallow from allphp_flag magic_quotes_gpc onphp_flag track_vars on</Directory>导入数据库#mysql –u root –p cacti < /var/www/cacti/cacti.sql启动服务#service mysqld start#service httpd start#service snmpd start然后通过浏览器访问http://ip/cacti开始安装cacti直接下一步，选择”全新安装”，来到下面的一个界面，如图1请确认所有路径都已找到，并选择SNMP应用程序版本为5.x，RRDTool版本为1.3.x。

目录一、背景 (2)二、MRTG与Cacti比较 (2)1．MRTG优缺点 (2)2．Cacti 的优点 (2)三、软件安装 (2)1．安装Apache2 (2)2．安装PHP5 (4)3．安装Mysql (4)4．安装Cacti (5)5．安装rrdtools (6)四、软件配置 (6)1．配置Apache2 (6)2．配置PHP5 (6)3．配置Mysql (7)4．配置Cacti (8)五、设置Cacti监控网络设备 (10)1．登录Cacti (10)2．添加要监控的设备 (10)3．创建设备图形 (13)4．创建图形树进行分类管理 (13)5．将所创建的图形分配到相应的图形树中 (14)六、Cacti相关资料 (15)一、背景我们现在使用的网络监控软件MRTG不能对过去某一时间的详细资料进行查询，在我们追查过去的问题时很不方便。

我们需要寻找新的监控工具以满足我们的需求。

Cacti是一种利用RRDtool、snmp、PHP、mysql、apache多种工具而成的一种监控软件，其源代码基于PHP脚本编写并公开，它的基本工作流程就是：1．定期执行php脚本代码，通过snmp读取指定监控项目的snmp信息，然后将结果保存到rrdtool数据文件中。

2．在web监控界面中通过php读取rrdtool并生成指定监控项目和指定时间段的监控曲线图。

它主要有以下一些特点：1．基于RRDtool使效率提高。

Cacti基于RRDtool存储监控数据，在查询指定时间段的监控数据时候不用浏览整个数据文件，和mrtg 的文本log相比具有更高的效率。

监控曲线图片的生成并不想mrtg那样和数据采集同步并定时成生，而是通过RRDtool提供的图片生成工具使用PHP脚本来生成动态web图片。

2．监控项目曲线图多样化。

RRDtool的图片生成工具提供了多种参数，这样可以动态设置更多样式的曲线图，也可以将若干监控项目集中显示在一张图片中，例如我们如果要同时显示http/ftp/dns多种协议的流量时就可以派上用场了。

一、检查调试cacti1、查看在/usr/local/apache/htdocs/cacti目录下文件poller.php2、要在登录cacti截面后点Settings--->点General截面如下图点击Paths 设置如下图Cactid Poller File Path The path to Cactid binary.这个路径由自己添加，一般情况是没有。

其它的安默认就可以。

3、配置客户端在要监控的linux服务器上配置snmp服务（cacti与要监控的机器是一台服务器）vi /etc/snmp/snmpd.conf修改一处# source community原来默认#com2sec notConfigUser default public#com2sec notConfigUser 192.168.1.238 publiccom2sec notConfigUser 127.0.0.1 public表示允许本地的主机使用public来访问SNMP服务。

(com2sec local localhost publiccom2sec mynetwork 192.168.100.0/24 public表示允许本地和192.168.100.0/24的主机使用 public 来访问该SNMP服务。

另外上述设置也只是针对SNMP1和SNMPV2版本，如果觉得有需要使用SNMP3请参考SNMP的资料。

)修改二处原来默认#access notConfigGroup "" any noauth exact systemview none noneaccess notConfigGroup "" any noauth exact all none none修改三处原来默认#view all included .1 80 view all included .1 80保存退出测试snmp是否有问题[root@localhost ~]# snmpwalk -v 2c -c public 127.0.0.1 if该命令表示，使用SNMPV2c版本和community 名称“public”，取服务器（127.0.0.1）的所有interface（网卡）的信息。

系统环境：Centos5.5，IP：219.231.186.3目的：使用CACTI监控服务器带宽撰写人：litengxian日期：3/28/2013CACTI的安装一．yum源的安装配置1．备份原有yum源2．更新yum源3．定义yum非官方软件仓库二．安装LAMP，snmp组件和cacti1．安装软件包2．配置http3．配置php4．配置mysql5．配置snmp6．配置cacti7．配置cron三．CACTI的web管理一．yum源的安装配置1．备份原有yum源把原有的CentOS-Base.repo改名为CentOS-Base.repo.bak#cd /etc/yum.repos.d/#mv CentOS-Base.repo CentOS-Base.repo.bak2．更新yum源为中国cengos镜像服务器，下载centos也可以到这个网站下#cd /etc/yum.repos.d#mv CentOS-Base.repo CentOS-Base.repo.save#wget /CentOS-Base.repo.5#mv CentOS-Base.repo.5 CentOS-Base.repo#yum –y updateyum安装命令出错，执行命令修复：#rpm –import /etc/pki/rpm-gpg/RPM-GPG-KEY*3．定义yum非官方软件仓库3.1编辑文件3.2导入导入非官方库的GPG#rpm --import /rpm/packages/RPM-GPG-KEY.dag.txt如果失败,执行：#wget /rpm/packages/RPM-GPG-KEY.dag.txt#rpm –import RPM-GPG-KEY.dag.txt二．安装LAMP，snmp组件和cacti1．安装软件包1.1 yum安装a.安装Apache ，php，mysql，以及php连接mysql库组件yum -y install httpd php mysql mysql-server php-mysqlb.安装Apache扩展yum -y install httpd-manual mod_ssl mode_perl mod_auth_mysqlc.安装mysql扩展yum -y install mysqlMyAdmin mysql-connector-odbc mysql-devel libdbi-dbd-mysqld.安装php扩展yum -y install php-gd php-xml php-mbstring php-ldap php-pear php-xmlrpc e.安装snmp扩展yum –y install php-snmp net-snm-utils net-snmp net-snmp-devel net-snmp-libs f,安装cactiyum –y install cacti1.2设置为开机启动#chkconfig snmpd on#chkconfig httpd on#chkconfig mysqld onservice httpd startservice mysql startservice snmpd start2．配置http2．12.23．配置php3.1检查php安装了哪些模块#php –m3.2cd /etc/php.d查看mysql.ini，启用extension=mysql.so查看snmp.in，启用extension=snmp.so3.3启用文件上传，并设置目录3．4phpMyAdminvi /usr/share/phpmyadmin/config.inc.php4．配置mysql#service mysqld start5．配置snmp测试snmp是否运作，默认密码字段为public，可更改/etc/snmp/snmpd.conf 更你为你的密码字段snmpwalk -v 2c -c public localhost system6．配置cacti#cd /var/www/cacti#mysql cactidb < cacti.sql7．配置cacti-plugin(CactiEZ的目录为/var/www/html/)Cacti插件是对cacti的扩展。

Cacti配置及维护指导手册2008年09月12日星期五 15:19作者：Cocis考虑到cacti配置较为复杂，建议直接下载cactiEZ系统进行安装，快捷、省时。

CactiEZ 0.3是一个专门用作运行cacti的linux发行版，该版本由Jimmy Conner 制作发行，基于CentOS4.4。

安装后只会在系统中安装cacti和webmin所必须的软件，整个系统非常小（安装光盘只有310M），并且已经安装好了一些cacti 的插件，如 BackUp，Discovery，Flowview，Haloe，MacTrack，Monitor，NTop，RRDClean，Reports，Thold，Tools，Update等，其中有些需要用户自己启用才可使用。

整个操作系统一旦安装完成，配置好IP后即可使用Cacti，为大家节省了的安装配置时间，只不过需要占用一台服务器。

一、安装CactiEZ1.先下载CactiEZ v0.3安装包,解压出ISO镜像文件。

官方下载地址：/downloads/CactiEZ-v0.3.tar.gz2.刻录光盘。

从光盘启动后进入CactiEZ的安装界面，回车后自动安装整个操作系统。

安装大概需要5-10分钟。

3.安装完成后重启，开始配置硬件向导，按回车键，全自动。

4.进入登陆界面，系统默认用户：root 默认密码：CactiEZ二、更改系统相关配置1.更改系统帐户及密码#passwd root 然后输入两次密码即可。

2.配置IP地址#vi /etc/sysconfig/network-scripts/ifcfg-eth0 根据实际情况进行修改。

---------------------------DEVICE=eth0BOOTPROTO=staticBROADCAST=192.168.0.255HWADDR=00:0C:29:31:5D:50IPADDR=192.168.0.22NETMASK=255.255.255.0NETWORK=192.168.0.0GATEWAY=192.168.0.1ONBOOT=yesTYPE=Ethernet---------------------------:wq保存退出#service network restart 重新启动网络3.配置DNSCactiEZ默认没有设置DNS的界面，需手动进行配置。

I.总览Cacti 和Nagios的监控体系可以说是使用广泛而且支持丰富的国内外的运维人员都需要掌握的一套监控体系，这套体系的好处在于使用Cacti的强大画图和自定义画图能力，以及Nagios的可控报警。

但是网上的大部分内容都是如何安装，在安装成功如何使用的方面介绍的很少，而真正开始用之后，为了工作需要就需要不断地去Cacti官网查看使用文档，或者论坛去翻别人的帖子，十分麻烦。

于是我决定写一篇使用方面的手册，以让大家真正会用这套系统。

II.Cacti的使用Cacti的常用服务器的画图大部分都是使用模板的形式做的，而Cacti安装好之后本身自带了一部分模板，这些模板虽然可用，但是支持的项目太少，于是我们要寻求更多的模板以及更优化的内容。

Cacti的官方的模板库：/templates1：cacti模板的一般加载方法：一个Cacti的模板一般有两部分组成。

一部分是xml模板文件，另一部分是xml的数据收集文件，虽然这两种文件都是xml格式的，但是你可以很显而易见的就能分出它们的不同。

因为它们的文件大小一点都不相似。

举个简单的例子：这个是一个windows的监控模板，我们可以简单的根据文件的大小来看。

* 大小大于10KB的，那就是xml模板文件。

* 大小小于10KB的，那就是xml数据收集文件。

Xml模板文件是要在cacti的Web页面的Console选项卡内Import Templates项进行添加：而xml数据收集文件，则是要放在Linux上Cacti的安装目录的cacti/resource/snmp_queries中：只要将两种类型的xml正确的导入/放入到应有的位置，那么模板就添加成功了。

2：如何在Cacti上添加一个新主机并监控相关的内容：(以添加Linux主机为例)1.创建画图a. 在Cacti的Web页面Console->Import Templates导入响应的xml模板文件。

b. 在Linux上cacti/resource/snmp_queries中放入模板相关的xml数据收集文件。

Cacti安装和配置目录一，Cacti简介 (2)二，安装CactiEZ (2)2.1下载CactiEZ的ISO镜像 (2)2.2 安装CactiEZ (2)2.3 修改CactiEz的IP地址 (3)2.4 登陆CactiEZ系统 (4)三配置CactiEZ (4)3.1 设置邮件/域名解析 (4)3.2 设置宕机通知和报警邮件正文内容 (4)3.3 创建阈值模板 (5)3.4 添加设备 (6)3.5 为监控主机创建图形 (7)3.6自动创建阈值 (8)3.7 查看阈值 (8)3.8 编辑自动创建的阈值 (9)3.9 创建图形树 (9)3.9.1创建一级目录 (9)3.9.2创建二级目录 (10)3.9.3 将设备加入到图形树中 (10)四后续问题 (10)4.1 Cacti端口名称显示不全的问题 (10)4.2交换机端口流量达到100M以上图像有问题？ (11)4.3重建rrd cache (11)4.4 检查cacti错误的数据库和表 (11)4.5 报警邮件无法通知 (11)4.6 windows的CPU、内存等数据监控不到 (12)4.7 Cacti模板导入提示hash版本不存在的解决方法 (12)4.8添加设备，错误: 密码不匹配，请重新输入 (13)4.9 CactiEZ的Syslog显示的主机如何删除 (13)4.10 CacitEZ10.1 修改取值间隔为1分钟 (13)4.11优化数据库schema，建立合理的索引 (14)前言在互联网快速发展的今天，人们对网络功能应用又有了更高的需要，现在的互联网追求的是智能化、自动化等等，拿监控网络流量来说，基本的带宽监控已经无法满足我们的需要，比如MRTG，对于一些监控应用MRTG是很难实现的，比如流量阈值报警，用户权限分配等，特别是数据中心，经常会遭遇DDOS攻击，有了自动流量阈值报警通知，能准确定位故障原因，提高数据中心的响应速度。

一、安装前先对各版本有个初步的认识，下图是安装开始的界面32位安装界面截图64位安装界面截图从以上图可以看出，运维网发布的cacti+nagios集成一键安装的V11版本，在一个ISO中集成了中英文两个版本，而两个版本中又分为多个版本，各维友可以通键盘的上下箭头来选择安装，下里先解说一下各版本情况：Cacti+Nagios+Centreon_EN：是指Cacti英文版本+ Nagios英文版本+ Centreon中英文自由切换版本Cacti+Nagios+Centreon_CN：是指Cacti中文版本+ Nagios中文版本+ Centreon中英文自由切换版本Cacti+Nagios+Check_MK_EN：是指Cacti英文版本+ Nagios英文版本+ Check_MK 英文版本Cacti+Nagios+Check_MK_CN：是指Cacti中文版本+ Nagios中文版本+ Check_MK 英文版本Cacti+Nagios+Nconf_EN：是指Cacti英文版本+ Nagios英文版本+ Nconf英文版本Cacti+Nagios+Nconf_CN：是指Cacti中文版本+ Nagios中文版本+ Nconf英文版本注意：以上所说的所有英文版本都是采用国外官方英文原版源码编译安装的，且全部是目前为止最新的稳定版本，中文版本并不是国外官方所发布而是国人翻译的，所以并不是最新版本；因此，建议大家还是选择英文版本安装使用，也方便与官方同步升级……Cacti简介：/forum.php?mod=viewthread&tid=5499Nagios简介：/forum.php?mod=viewthread&tid=5498 Centreon简介：/forum.php?mod=viewthread&tid=4315 Check_MK简介：/forum.php?mod=viewthread&tid=826 Nconf简介：/forum.php?mod=viewthread&tid=696以上作个简单的了解，更多详细的说明可以参考上更多的文档二、安装说明各维友安装时按以上说明选择相关的进行安装，安装很简单，直接回车即可全自动安装，成功安装后会提示reboot重启界面，再回车reboot即完成安装进入系统，此时即可通过默认的IP（32位：192.168.0.8 64位：192.168.0.88）用IE来访问，进行设备的各监控，当然，你最好是通过Cnyunwei-Cacti+Nagios 安装后按自己的要求修改相关信息文章来修改相关的帐号等信息；各维友下载iso文件后，可通过MD5来验证一下，是否下载正确完整，避免不完整或下载错误导致安装失败，参考帖子MD5验证工具的下载与使用；各维友注意了，Cnyunwei-Cacti+Nagios安装是一个全自动的过程，选择相关安装选项后直接回车即可，中间无需人工干预，并且安装过程中会把你的整个磁盘全部重新格式化分区，如果磁盘里还有需要的数据一定要先保存好，否则你就哭去吧……可没有后悔药了；各维友可以通过物理机、虚拟机来安装，建议内存512M以上、磁盘20G以上（具体按个人实际情况来），直接用下载iso文件刻录成光盘来安装或通过U盘的方式来安装，或直接iso文件挂载来安装（不可对iso解压修改任何文件后再安装否则无法安装）安装引导后会看到以下安装界面，通过上下箭头来选择，选择后直接回车即可全自动安装:最后会看到以下reboot重启界面提示，此时需要注意一点，如果你的机器是设成光驱启动的，你直接回车后不管它的话它又会自动重新安装，因此，此时的你需要取出光盘，如果是虚拟机挂载iso安装的话，也需要把光驱改掉；回车重启后即可完成全部的安装，进入系统安装之后默认的登录使用说明，建议尽快按个人要求修改相关帐号等信息，可以参考Cnyunwei-Cacti+Nagios 安装后按自己的要求修改相关信息文章来修改：32位系统的默认IP是：192.168.0.864位系统的默认IP是：192.168.0.88登录操作系统密码：（建议尽快修改)pass: 登录cacti的默认密码：（建议尽快修改)32位：http://192.168.0.864位：http://192.168.0.88user: adminpass: 登录nagios的默认密码：（建议尽快修改)32位：http://192.168.0.8/nagios64位：http://192.168.0.88/nagiosuser: nagiosadminpass: 登录Centreon的默认密码：（建议尽快修改)32位：http://192.168.0.8/centreon64位：http://192.168.0.88/centreonuser: adminpass: 登录Check_MK的默认密码：（建议尽快修改)32位：http://192.168.0.8/check_mk64位：http://192.168.0.88/check_mkuser: nagiosadminpass: 登录Nconf地址及默认密码：(建议尽快修改）32位：http://192.168.0.8/nconf64位：http://192.168.0.88/nconfuser:adminpass:Webmin地址及默认密码：(V11之前的版本帐号信息如下，建议尽快修改，从V11版本开始默认不集成webmin，你可以自行下载安装，坛子上提供详细的安装说明及下载地址关于webmin 下载及安装配置）32位：http://192.168.0.8:1000064位：http://192.168.0.88:10000user:rootpass:登录phpMyAdmin的默认密码：（建议尽快修改)32位：http://192.168.0.8/phpmyadmin64位：http://192.168.0.88/phpmyadminpass: Cnyunwei-Cacti+Nagios最新版本下载地址：/forum.php?mod=viewthread&tid=802Cnyunwei-Cacti+Nagios安装后按自己的相关要求修改相关信息：/forum.php?mod=viewthread&tid=806Cnyunwei-Cacti+Nagios操作手(图文详解)：/forum.php?mod=viewthread&tid=2029关注站点、关注微博和大家一同进步，随时关注动态……新浪：/cnyunwei腾讯：/cnyunwei一、CentOS系统部分1、修改服务器的IP地址：安装完后默认的IP地址是192.168.0.8，网关是192.168.0.253，DNS是8.8.8.8，自己按需修改，修改方法如下：（1）修改配置文件/etc/sysconfig/network-scripts/ifcfg-eth0vi /etc/sysconfig/network-scripts/ifcfg-eth0DNS1="8.8.8.8"GATEWAY="192.168.0.253"IPADDR="192.168.0.8"修改后，重启服务使修改生效：/etc/init.d/network restart（2）通过system-config-network命令修改[root@Cnyunwei ~]# system-config-network输入此命令后按提示一步一步修改即可（3）通过Web方式登录http://IP:10000进行修改（从V11版本开始默认不集成webmin，你可以自行下载安装，坛子上提供详细的安装说明及下载地址关于webmin 下载及安装配置）2、登录CentOS操作系统密码：（建议尽快修改)初始密码：user: root pass: 修改方法：以root帐号登录系统后直接输入passwd即可修改3、Webmin地址及默认密码：(建议尽快修改）修改方法：登录系统执行以下密码即可修改/usr/libexec/webmin/changepass.pl /etc/webmin root ********4、登录phpMyAdmin的默认密码：（建议尽快修改)初始密码：user: root pass: 这里是通过数据库的帐号来登录验证的，所以修改数据库帐号密码就可以二、cacti部分1、登录Cacti的默认密码：（建议尽快修改)初始密码：user: admin pass: 修改方法：登录后选择【console】——【User Management】——【admin】2、修改邮件报警，当设置相关阀值，当超过你所设定的阀值后就会邮件报警提醒修改成自己的相关邮件信息，不然报警信息就发送到我的邮箱来了，邮箱伤不起啊>_<修改配置后点击【Send a Test Emai】，发送邮件测试，成功会看到以下界面：在设置超过阀值报警：你在设置时填写邮件地址即可，以下是磁盘空间报警例子，内存、流量等等都是相同的设置方法【Console】-->【Settings】-->【Thresholds】4、修改NPC里nagios的链接地址【Console】-->【Settings】-->【NPC】，修改Nagios URL地址修改成你改后的IP地址(http://新的IP/nagios)，否则在NPC插件里点击Nagios时会找不到链接（注意：Cacti+Nagios+Centreon组合是不支持NPC插件的）三、Nagios部分1、登录Nagios的默认密码：（建议尽快修改)初始密码：user: nagiosadmin pass: 修改方法：登录系统执行以下命令即可修改/usr/bin/htpasswd -c /usr/local/nagios/etc/ers nagiosadmin2、修改飞信短信及邮件相关报警信息，以Nconf为例进行说明（2）修改信息接收短信的手机号及接收邮件的Email地址3、修改发报警短信的飞信机器人登录帐号（注意：必须是以手机号注册的飞信号才可以发短信，可以给好友发短信也可自己给自己发，但是一般不用你自己手机注册的飞信号来发，除非你不在电脑上使用飞信；可以用一个平时不用飞信的手机号来注册，然后把你加为好友，这样就可以给你发短信报警了，以Email方式注册的不能发短信）修改notify-host-by-fetion及notify-service-by-fetion，修改里面的sid号及pwd密码--sid=534**** --pwd=***，如果不方便修改可以把全部内容复制到记事本上修改后再粘贴回去，注意全部内容都在一行的；4、报警设置四、Centreon部分登录Centreon的默认密码：（建议尽快修改) 32位：http://192.168.0.8/centreon64位：http://192.168.0.88/centreon user: adminpass: 五、Check_MK部分登录Check_MK的默认密码：（建议尽快修改) 32位：http://192.168.0.8/check_mk64位：http://192.168.0.88/check_mk user: nagiosadminpass: 六、Nconf部分更多的帐号信息修改及修改后需要修改哪些配置文件关注站点、关注微博和大家一同进步，随时关注动态……修改cacti登陆密码：用户界面修改centos密码：passpw修改hostname：vi /etc/sysconfig/network修改网络配置：vi /etc/sysconfig/network-scripts/ifcfg-eth0 修改后，重启服务使修改生效：/etc/init.d/network restart设置方法:# vi /etc/ntp.conf添加两行：restrict 210.72.145.44server 210.72.145.44 prefer保存。

Centos 5.4下cacti监控搭建Bl4ck7q at 2010.06.10 [/52safe]一、安装lamp环境(我用的yum)OS:CentOSDataBase:MySQL5.0PHP Apachenet-snmp部署CentOS cacti配置需要的环境安装MySQLyum install mysqlyum install mysql-server安装apacheyum install httpd安装phpyum install phpyum install php-mysql启动各类服务并且加入启动列表service httpd startservice mysqld start #第一次启动会初始化MySQL的数据字典chkconfig httpd onchkconfig mysqld on由于CentOS cacti配置的运行需要大量的其它库的支持，我们还需要安装一些：zib:yum install ziblibpng:yum install libpng libpng-develfreetype:yum install freetype freetype-develjpeg:yum install libjpegfontconfig:yum install fontconfiggd:yum install gdlibxml:yum install libxml2lgpl:yum install libart_lgpl libart_lgpl-develyum -y install mysql mysql-server httpd php php-mysql zlib libpng libpng-devel freetype freetype-devel libjpeg fontconfig gd libxml2 libart_lgpl libart_lgpl-devel二、安装cacti所需基本软件1、安装rrdtoolRrdtool需要一些库文件的支持，这些库文件的安装非常耽误时间，在此我们使用yum方式安装#yum install cairo-devel libxml2-devel pango-devel pango libpng-devel freetype freetype-devel libart_lgpl-devel intltool intltool# wget /distfiles/rrdtool-1.3.8.tar.gz#tar zxvf rrdtool-1.3.8.tar.gz#cd rrdtool-1.3.8# ./configure --prefix=/usr/local/rrdtool --disable-tcl#make && make install#ln -s /usr/local/rrdtool/bin/* /usr/local/bin/2、安装net-snmpyum -y install net-snmp net-snmp-utils3、建立cacti的mysql用户#myql -uroot -padminmysql> GRANT ALTER,SELECT,INSERT,UPDATE,DELETE,CREATE,DROP-> ONcacti.*-> TO'cacti'@'localhost'-> IDENTIFIED BY 'cacti';4. 解压安装cacti [wget /downloads/cacti-0.8.7g.tar.gz]#tar xvf cacti-0.8.7g.tar.gz#mv cacti-0.8.7g /var/www/cacti#mysql -uroot -padmin cacti < /var/www/cacti/cacti.sql5. 增加计划任务： */5 * * * * php /var/www/cacti/poller.php > /dev/null 2>&1二、安装监控插件：为cacti系统安装Thold、Monitor等插件插件下载地址：/downloads/#cd /var/www/jiankong#wget /downloads/plugins/thold-0.3.9.tar.gz#wget /downloads/plugins/monitor-0.8.2.tar.gz#wget/downloads/plugins/cacti-plugin-0.8.7g-PA-v2.8.tar.gz #wget /downloads/plugins/settings-0.5.tar.gz注意下载时注意相应版本，版本不对会产生问题。

CactiEZ安装和配置CactiEZ安装和配置⼀，安装CactiEZ (1)1.1下载CactiEZ的ISO镜像 (1)1.2 安装CactiEZ (1)1.3 修改CactiEz的IP地址 (2)1.4 登陆CactiEZ (3)⼆配置CactiEZ (4)2.1 设置邮件/域名解析 (4)2.2 设置报警和阀值 (4)2.3.创建设备版本监控 (5)2.4 为监控主机创建图形 (6)2.5 Cacti的阈值预警设置 (7)2.6 创建图形树 (9)三后续问题 (11)3.1 Cacti端⼝名称显⽰不全的问题 (11)3.2交换机端⼝流量达到100M以上图像有问题？ (11)3.3重建rrd cache (11)3.4 检查cacti错误的数据库和表 (11)前⾔Cacti 是⽹络流量监控⾥的开源⼤餐，对于⼀般⽹络管理员来说，监控⽹络流量的作⽤是为了有⼀个参照，对于问题分析有⼀个数据可依，那CACTI就是⼀个最佳的选择。

但是CACTI安装繁琐成为了⼀个不⼩的问题，此处推荐⼀般的管理员安装CactiEZ，安装配置⼀步搞定。

CactiEZ中⽂版V9，基于RHEL5.2，⽀持更多的硬盘和阵列卡，系统更稳定，⽀持中⽂页⾯和中⽂图形，美化字体。

⼀，安装CactiEZ1.1下载CactiEZ的ISO镜像CacitEZ下载地址http://122.225.31.253/CactiEZ_V9.iso，先下载ISO镜像，然后将CactiEZ_V9.iso刻录到光盘中.1.2 安装CactiEZ将光盘插⼊到电脑上，启动计算机，选择从光驱驱动。

按回车键Enter开始安装⼏分钟后就安装完成了，按回车重启，记得把光盘拿出来，改成硬盘引导。

1.3 修改CactiEz的IP地址启动好后，到登陆界⾯输⼊⽤户名root和密码CactiEZ1.4 登陆CactiEZ打开浏览器输⼊IP,然后输⼊⽤户名和密码，⽤户名: admin密码: admin (注第⼀次登录Cacti需要修改密码)⼆配置CactiEZ2.1 设置邮件/域名解析由于公司需要监控⼤攻击流量，⾃动发报警邮件，所以要预先设置好邮件报警。
