电容传感器习题解

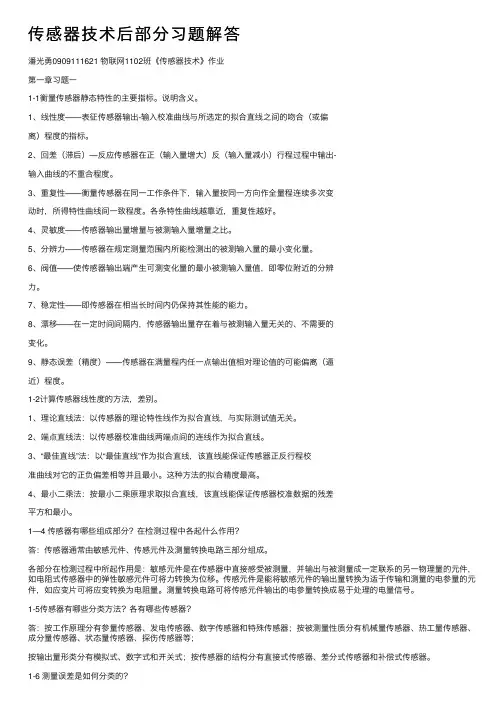

传感器技术后部分习题解答潘光勇0909111621 物联⽹1102班《传感器技术》作业第⼀章习题⼀1-1衡量传感器静态特性的主要指标。

说明含义。

1、线性度——表征传感器输出-输⼊校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。

2、回差（滞后）—反应传感器在正（输⼊量增⼤）反（输⼊量减⼩）⾏程过程中输出-输⼊曲线的不重合程度。

3、重复性——衡量传感器在同⼀⼯作条件下，输⼊量按同⼀⽅向作全量程连续多次变动时，所得特性曲线间⼀致程度。

各条特性曲线越靠近，重复性越好。

4、灵敏度——传感器输出量增量与被测输⼊量增量之⽐。

5、分辨⼒——传感器在规定测量范围内所能检测出的被测输⼊量的最⼩变化量。

6、阀值——使传感器输出端产⽣可测变化量的最⼩被测输⼊量值，即零位附近的分辨⼒。

7、稳定性——即传感器在相当长时间内仍保持其性能的能⼒。

8、漂移——在⼀定时间间隔内，传感器输出量存在着与被测输⼊量⽆关的、不需要的变化。

9、静态误差（精度）——传感器在满量程内任⼀点输出值相对理论值的可能偏离（逼近）程度。

1-2计算传感器线性度的⽅法，差别。

1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值⽆关。

2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。

3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反⾏程校准曲线对它的正负偏差相等并且最⼩。

这种⽅法的拟合精度最⾼。

4、最⼩⼆乘法：按最⼩⼆乘原理求取拟合直线，该直线能保证传感器校准数据的残差平⽅和最⼩。

1—4 传感器有哪些组成部分？在检测过程中各起什么作⽤？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作⽤是：敏感元件是在传感器中直接感受被测量，并输出与被测量成⼀定联系的另⼀物理量的元件，如电阻式传感器中的弹性敏感元件可将⼒转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变⽚可将应变转换为电阻量。

第6章电容式传感器一、单项选择题1、如将变面积型电容式传感器接成差动形式，则其灵敏度将（）。

A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、差动电容传感器采用脉冲调宽电路作测量电路时，其输出电压正比于（）。

A．C1-C2 B. C1-C2/C1+C2C. C1+C2/C1-C2D. ΔC1/C1+ΔC2/C23、当变隙式电容传感器的两极板极间的初始距离d0增加时，将引起传感器的（）A．灵敏度K0增加B．灵敏度K0不变C．非线性误差增加D．非线性误差减小4、当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（）。

A．灵敏度会增加 B．灵敏度会减小C．非线性误差增加 D．非线性误差不变5、用电容式传感器测量固体或液体物位时，应该选用（）。

A．变间隙式 B．变面积式C．变介电常数式 D．空气介质变间隙式6、电容式传感器通常用来测量（）。

A．交流电流 B．电场强度 C．重量 D．位移7、电容式传感器可以测量（）。

A．压力 B．加速度 C．电场强度 D．交流电压8、电容式传感器等效电路不包括（）。

A. 串联电阻B. 谐振回路C. 并联损耗电阻D. 不等位电阻9、关于差动脉冲宽度调制电路的说法正确的是（）。

A. 适用于变极板距离和变介质型差动电容传感器B. 适用于变极板距离差动电容传感器且为线性特性C. 适用于变极板距离差动电容传感器且为非线性特性D. 适用于变面积型差动电容传感器且为线性特性10、下列不属于电容式传感器测量电路的是（）A．调频测量电路 B．运算放大器电路C．脉冲宽度调制电路 D．相敏检波电路11、在二极管双T型交流电桥中输出的电压U的大小与（）相关A．仅电源电压的幅值和频率B．电源电压幅值、频率及T型网络电容C1和C2大小C．仅T型网络电容C1和C2大小D．电源电压幅值和频率及T型网络电容C1大小12、电容式传感器做成差动结构后，灵敏度提高了（）倍A．1 B．2 C．3 D．0二、多项选择题1、极距变化型电容式传感器，其灵敏度与极距（）。

第3章 电容式传感器思考题答案1.试分析变面积式电容传感器和变间隙式电容的灵敏度?为了提高传感器的灵敏度可采取什么措施并应注意什么问题?答：如图所示是一直线位移型电容式传感器的示意图。

当动极板移动△x 后，覆盖面积就发生变化，电容量也随之改变，其值为C =εb （a -△x ）/d =C 0-εb ·△x /d （1）电容因位移而产生的变化量为ax C x dbC C C ∆-=∆-=-=∆00ε 其灵敏度为 dbx C K ε-=∆∆=可见增加b 或减小d 均可提高传感器的灵敏度。

直线位移型电容式传感器2.为什么说变间隙型电容传感器特性是非线性的?采取什么措施可改善其非线性特征? 答：下图为变间隙式电容传感器的原理图。

图中1为固定极板，2为与被测对象相连的活动极板。

当活动极板因被测参数的改变而引起移动时，两极板间的距离d 发生变化，从而改变了两极板之间的电容量C 。

设极板面积为A ，其静态电容量为dAC ε=，当活动极板移动x 后，其电容量为22011dx d xC x d A C -+=-=ε (1) 当x <<d 时1122≈-d x 则)1(0dxC C += (2)由式（1）可以看出电容量C 与x 不是线性关系，只有当 x <<d 时，才可认为是最近似线形关系。

同时还可以看出，要提高灵敏度，应减小起始间隙d 过小时。

但当d 过小时，又容易引起击穿，同时加工精度要求也高了。

为此,一般是在极板间放置云母、塑料膜等介电常数高的物质来改善这种情况。

在实际应用中，为了提高灵敏度，减小非线性，可采用差动式结构。

3.有一平面直线位移差动传感器特性其测量电路采用变压器交流电桥，结构组成如图所示。

电容传感器起始时b 1=b 2=b =200mm ，a 1=a 2=20mm 极距d =2mm ，极间介质为空气，测量电路u 1=3sinωt V ，且u=u 0。

试求当动极板上输入一位移量△x =5mm 时,电桥输出电压u 0。

《第一章传感器的一般特性》11）该测速发电机的灵敏度.2）该测速发电机的线性度.2．已知一热电偶的时间常数τ=10s,若用它来测量一台炉子的温度,炉内温度在540οC和500οC 之间按近似正弦曲线波动,周期为80s,静态灵敏度k=1,试求该热电偶输出的最大值和最小值,以与输入与输出信号之间的相位差和滞后时间.3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号,问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试,如幅值误差要求限制在5%以内,则时间常数应取多少？若在该时间常数下,同一传感器作50Hz正弦信号的测试,这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz,阻尼比ξ=0.1,若要求传感器的输出幅值误差小于3%,试确定该传感器的工作频率范围.6．某压力传感器属于二阶系统,其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后,试求其幅值误差和相位滞后.《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%,试确定该应变计的灵敏系数.又若在使用该应变计的过程中,采用的灵敏系数为 1.9,试确定由此而产生的测量误差的正负和大小.2．如下图所示的系统中：①当F＝0和热源移开时,R l＝R2＝R3＝R4,与U0＝0；②各应变片的灵敏系数皆为+2.0,且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样.在时间t＝0时,在梁的自由端加上一向上的力,然后维持不变,在振荡消失之后,在一稍后的时间t1打开辐射源,然后就一直开着,试简要绘出U0和t的关系曲线的一般形状,并通过仔细推理说明你给出这种曲线形状的理由.3．一材料为钢的实心圆柱形试件,直径d＝10 mm,材料的弹性模量E＝2 ×1011N／m2,泊松比μ＝0.285,试件上贴有一片金属电阻应变片,其主轴线与试件加工方向垂直,如图1所示,若已知应变片的轴向灵敏度k x ＝2,横向灵敏度C=4%,当试件受到压缩力F＝3×104N作用时.应变片的电阻相对变化ΔR／R为多少.4．在材料为钢的实心圆柱形试件上,沿轴线和圆周方向各粘贴一片电阻120 Ω的金属电阻应变片,如图2所示,把这两片应变片接入差动电桥,已知钢的泊松比μ＝0.285,应变片的灵敏系数k0＝2,电桥电源电压U sr＝6V〔d．C．〕,当试件受轴向拉伸时,测得应变片R1的电阻变化值ΔR1=0.48 Ω,试求电桥的输出电压.图1 图25．一台采用等强度梁的电子秤,在梁的上下两面各贴有二片电阻应变片,做成秤重传感器,如下图所示.已知l＝100 mm,b＝11 mm,t＝3 mm,E＝2.1×104N／mm2,k0＝2,接入直流四臂差动电桥,供桥电压6 V,当秤重0.5 kg时,电桥的输出电压U sc为多大.6．今在〔110〕晶面的〈001〉〈110〉晶面上各放置一电阻条,如下图所示,试求：l〕在0.1MPa 压力作用下电阻条的σr和σt各为何值？2〕此两电阻条为P型电阻条时ΔR／R＝？3〕若为N型电阻条时其ΔR／R？4〕若将这两电阻条改为安置在距膜中心为4.l 7mm处,电阻条上的平均应力σr和σt各为多少？7．现有基长为10 mm与20 mm的两种丝式应变片,欲测钢构件频率为10kHz的动态应力,若要求应变波幅测量的相对误差小于0.5%,试问应选用哪一种？为什么？8．已知一测力传感器的电阻应变片的阻值R＝120Ω,灵敏度系数k0= 2,若将它接入第一类对称电桥,电桥的供电电压U sr＝10V〔d．c．〕,要求电桥的非线性误差e f＜0.5％,试求应变片的最大应变εmax应小于多少,并求最大应变时电桥的输出电压.9．一个量程为10kN的应变式测力传感器,其弹性元件为薄壁圆筒轴向受力,外径20mm,内径18mm,在其表面粘贴八各应变片,四个沿周向粘贴,应变片的电阻值均为120Ω,灵敏度为2.0,波松比为0.3,材料弹性模量E=2.1×1011Pa.要求：1>绘出弹性元件贴片位置与全桥电路；2>计算传感器在满量程时,各应变片电阻变化；3>当桥路的供电电压为10V时,计算传感器的输出电压.10．如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路,图中R2=R3=R是固定电阻,R1与R4是电阻应变片,工作时R1受拉,R4受压,ΔR表示应变片发生应变后,电阻值的变化量.当应变片不受力,无应变时ΔR=0,桥路处于平衡状态,当应变片受力发生应变时,桥路失去了平衡,这时,就用桥路输出电压U cd表示应变片应变后的电阻值的变化量.试证明： U cd=-<E/2><ΔR/R>《第三章电容式传感器》1．试计算带有固定圆周膜片电容压力传感器的灵敏度〔ΔC/C〕/p,如下图.已知在半径r处的偏移量y可用下式表示：式中P——压力；a——圆膜片半径；t——膜片厚度；μ——膜片材料的泊松比.2．在压力比指示系统中采用的电容传感元件与其电桥测量线路如图所示.已知：δ0＝0.25mm,D＝38.2mm,R=5.1kΩ,U＝60V〔A.C〕,f＝400Hz.试求.1）该电容传感器的电压灵敏度〔单位为V/m〕k u？2）当电容传感器活动极板位移Δδ＝10μm时,输出电压U0的值.3．如图所示为油量表中的电容传感器简图,其中1、2为电容传感元件的同心圆筒〔电极〕：3为箱体.已知：R1＝15mm,R2＝12mm；油箱高度H=2m,汽油的介电常数εr=2.1.求：同心圆套筒电容传感器在空箱和注满汽油时的电容量.4．一只电容位移传感器如图所示,由四块置于空气中的平行平板组成.板A,C和D是固定极板.板B是活动极板,其厚度为t,它与固定极板的间距为d.B,C和D极板的长度均为b,A板的长度为2 b,各板宽度为l,忽略板C和D的间隙与各板的边缘效应,试推导活动极板B从中间位置移动x=±b/2时电容C AC和C AD的表达式〔x=0时为对称位置〕.5．试推导下图所示变电介质电容式位移传感器的特性方程C=f<x>.设真空的介电系数为ε0,ε2＞ε1,以与极板宽度为W.其他参数如图所示.《第四章电感式传感器》1．一个铁氧体环形磁心,平均长度为12cm,截面积为1.5cm2,平均相对磁导率μr＝2 000,求：1〕均匀绕线5 00匝时的电感；2> 匝数增加1倍时的电感.2．有一只螺管形差动式电感传感器,已知电源电压U＝4V,f＝400HZ,传感器线圈铜电阻和电感量分别为R＝40Ω,L=30mH,用两只匹配电阻设计成4臂等阻抗电桥,如图1所示,试求：1〕匹配电阻R1和R2的值为多大才能使电压灵敏度达到最大；2>当ΔZ＝10Ω时,分别接成单臂和差动电桥后的输出电压值；3>用矢量图表明输出电压U0与电源电压U之间的相位差；4〕假设该传感器的两个线圈铜电阻不相等R4≠R3,在机械零位时便存在零位电压,用矢量图分析能否用调整衔铁位置的方法使U0=0.图1 图2a图2 b3．试计算图2a所示差动变压器式传感器接入桥式电路〔顺接法〕时的空载输出电压U0,一、二次侧线圈间的互感为M1、M2,两个二次侧线圈完全相同.又若同一差动变压器式传感器接成图2b所示反串电路〔对接法〕,问两种方法哪一种灵敏度高,高几倍？提示：①将图a所示的二次侧绕组边电路图简化如图2c所示等效电路〔根据已知条件Z1＝Z2；②求出图b 空载输出电压与图a计算的结果进行比较.〕图2 c图34．试推导图3所示差动型电感传感器电桥的输出特性U0=f〔ΔL〕,已知电源角频率为ω,Z1、Z2为传感器两线圈的阻抗,零位时Z1＝Z2= r＋jωL,若以变间隙式传感器接入该电桥,求灵敏度表达式k＝U0／Δδ多大〔本题用有效值表示〕.5．图4中两种零点残余电压的补偿方法对吗？为什么？图中R为补偿电阻.图46．某线性差动变压器式传感器采用的频率为100HZ、峰一峰值为6V的电源激励,假设衔铁的输入运动是频率为10Hz的正弦运动,它的位移幅值为±3mm,已知传感器的灵敏度为2V／mm,试画出激励电压、输入位移和输出电压的波形.7．使用电涡流式传感器测量位移或振幅时对被测物体要考虑哪些因素,为什么？《第五章压电式传感器》1．分析压电式加速度传感器的频率响应特性.又若测量电路的总电容C＝1000PF,总电阻R＝500 MΩ,传感器机械系统固有频率f0=30 kHz,相对阻尼系数ξ=0.5,求幅值误差在2%以内的使用频率范围.2．用石英晶体加速度计与电荷放大器测量机器的振动,已知：加速度计灵敏度为5 pC／g,电荷放大器灵敏度为50 mV／pC,当机器达到最大加速度值时相应的输出电压幅值等于2 V,试计算该机器的振动加速度.3．在某电荷放大器的说明书中有如下技术指标：输出电压为±10V,输入电阻大于1014Ω,输出电阻为0.1kΩ,频率响应：0～150kHz,噪声电压〔有效值〕最大为2mV〔指输入信号为零时所出现的输出信号值〕,非线性误差：0.l%,温度漂移：±0.lmV／ºC.l〕如果用内阻为10 kΩ的电压表测量电荷放大器的输出电压,试求由于负载效应而减少的电压值.2〕假设用一输入电阻为2MΩ的示波器并接在电荷放大器的输入端,以便观察输入信号波形,此时对电荷放大器有何影响？3〕噪声电压在什么时候会成为问题？4〕试求当环境温度变化十15o C时,电荷放大器输出电压的变化值,该值对测量结果有否影响？5〕当输入信号频率为180kHZ时,该电荷放大器是否适用？4．试用直角坐标系画出AT型,GT型,DT型,X－30º的晶体切型的方位图.5．压电传感元件的电容为1000PF,k q＝2．5C／cm,连接电缆电容C c＝300 pF,示波器的输入阻抗为1MΩ和并联电容为50pF,试求：1〕压电元件的电压灵敏度多大？2>测量系统的高频响应<V／cm〕.3>如系统测量的幅值误差为5%,最低频率是多少？4〕如f j＝10HZ,允许误差为5 %,用并联连接方式,电容量C值是多大？6．石英晶体压电传感元件,面积为1cm2,厚度为0.lcm,固定在两个金属板之间,用来测量通过晶体两面力的变化.材料的杨氏模量为9×1010Pa,电荷灵敏度为2pC／N,相对介质常数为5,lcm2材料相对两面间电阻为1014Ω.一个20pF的电容和一个100MΩ的电阻与极板并联.如果所加力是F＝0.01sin〔103t〕N.求：1〕两个极板间电压峰一峰值；2〕晶体厚度的最大变化.<0.758mv,1.516mv;1.1×10-10cm>7．已知电压前置放大器的输入电阻为100 MΩ,测量回路的总电容为100pF,试求用压电式加速度计相配测量1Hz低频振动时产生的幅值误差.<94%>8．用压电式传感器测量最低频率为1Hz 的振动,要在1Hz 时灵敏度下降不超过5%,若测量回路的总电容为500pF,求所用电压前置放大器的输入电阻为多大？9．已知压电式加速度传感器的阻尼比是ξ=0.1,其无阻尼固有频率f=32kHz,若要求传感器的输出幅值误差在5%以内,试确定传感器的最高响应频率.10．有一压电式加速度计,供它专用的电缆长度为1.2m,电缆电容为100pF,压电片本身的电容为1000pF,据此出厂时标定的电压灵敏度为100mV／g.若使用中改为另一根电缆,其电容为300pF,长为2.9m,问其电压灵敏度作如何改变.<60mv/g>《第六章数字式传感器》1．数字式传感器的特点？根据工作原理数字式传感器可分为那几类？2．光栅传感器的基本原理？莫尔条纹如何形成？有何特点？3．分析光栅传感器具有较高测量精度的原因.《第七章固态传感器》1．霍尔元件能够测量哪些物理参数？霍尔元件的不等位电势的概念是什么？温度补偿的方法有哪几种？2．简述霍尔效应与构成以与霍尔传感器可能的应用场合.3．光电效应可分为几类？说明其原理并指出相应的光电元件.4．试拟定用光敏二极管控制,用交流电源供电照明的明通与暗通直流继电器电路原理图,并说明之.《第八章光纤传感器》1．说明光纤的组成并分析其传光原理,指出光纤传光的必要条件？2．光纤损耗是如何产生的？它对光纤传感器有哪些影响？。
