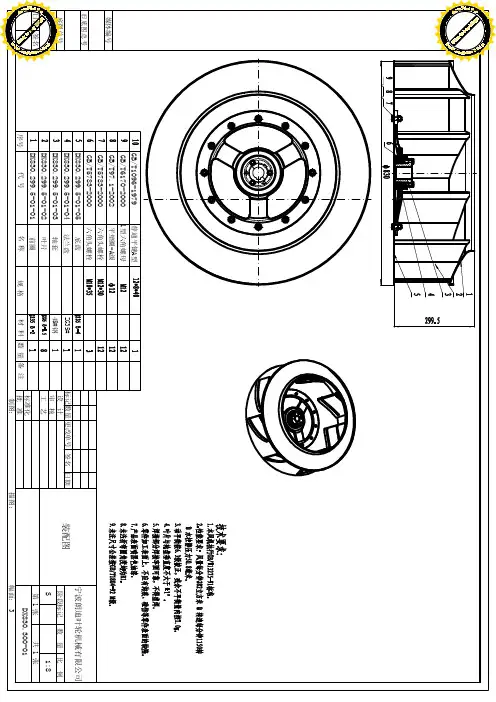

离心风扇830

离心风扇的结构参数表可以根据具体的设计和制造要求有所不同。

以下是一些常见的离心风扇的结构参数表中可能包含的参数：
1. 风扇型号：每种离心风扇都有一个特定的型号，用于标识和区分不同的风扇型号。

2. 风扇尺寸：包括风扇的直径或长度等尺寸参数，通常以毫米（mm）为单位表示。

3. 风扇转速：指风扇旋转的速度，通常以转每分钟（RPM）为单位表示。

4. 风量：指风扇每分钟产生的气体流量，通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）为单位表示。

5. 风压：指风扇产生的静态压力，通常以帕斯卡（Pa）或英寸水柱（inH2O）为单位表示。

6. 功率：指风扇的功率消耗，通常以瓦特（W）为单位表示。

7. 噪音水平：指风扇工作时产生的噪音水平，通常以分贝（dB）为单位表示。

8. 材质：指风扇的主要构成材料，如风扇叶片、外壳等。

9. 控制方式：指风扇的控制方式，如手动控制、自动控制或远程控制等。

这些结构参数表中的参数可以帮助用户选择适合其需求的离心风扇，并了解其性能和特点。

需要注意的是，实际的结构参数表可能会因不同厂家和型号而有所差异，因此在选择和应用离
心风扇时，最好参考具体的产品规格表和制造商提供的信息。

（三）轴向涡流
实际上风机的叶片数是有限的，相邻两叶片所形成的叶道占有一定的空间。当叶轮旋转时，叶道空间随叶片一起转动；而叶道内的气体，由于自身粘性小，又有惯性，它就有保持其本身方向不变的趋势。由图14－4可见，当叶轮旋转时，叶道内的气体与叶道空间具有相对回转，转向与叶轮放置方向相反，这就是轴向涡流。轴向涡流使气流出口角β2与叶片安装角β2A不等且β2<β2A ，所以，在叶片数有限时，有： C2u=u2－C2rctgβ2<C2u∞ 即 PT<PT∞ 或 PT=μPT∞ 式中 μ称为环流系数或压力减少系数。可见，当叶片数有限时，因C2u<C2u∞，故理论压力相应减少。
2、前向叶片风机效率较低、噪声大，但在相同风压、风量时，风机尺寸小，转速低。因而它用于高压通风机（P=7850－9810Pa）以及要求风机尺寸小的场合。在移动式农业机械中由于要求风机的尺寸较小，因此常采用前向叶片的中、高压风机。 3、多叶式离心通风机都用前向叶片，它的特点是轮径比（D1/D2）大、叶片数多，叶片相对宽度较大，因而用较小的尺寸可得较大的压力和流量，且噪声较低，但效率也低。农业机械中的一些小型风机如小型植保机械上，常采用多叶式风机。 4、径向直叶片风机的压头损失大，效率低，但形状简单、制作方便。当风机效率不作为主要考核指标时，它常被用作低压风机。另外，后向直叶片风机效率较径向直叶片风机高，制造也比较简单，适用于动压低、静压与动压比值较高的场合，一般用于中、低压风机，应用较多。
风机叶轮的设计通常很复杂，一般老说他们在设计中的时候根据主要参数，通过模板来进行设计。 先做可调安装角的叶轮进行试验，试验合格后，再把叶片的各项参数定下来。 空气动力学的大多教程和材料里面没有讲风机设计. 翼形的设计是有的,但是飞机用的翼形和风机的翼形区别很大. 用计算流体力学来处理这个问题近年比较流行,但是坐的也不多.毕竟在高度湍流的流动状态下,和弯曲复杂的流动区域里,算出来的结果也是很难保证可靠.再者就是内部空间复杂要划分网只能用非结构网格,对机器的要求又提高了.gambit里面带的Turbo的工具用起来 方便具体那样划分网格 对模型的近似度如何,尚难确定。

DG13G1DG13G1-08 DG13G1AS09CR1FT5UH. DG13G1-08 (E)
*10
序 号
产品型号
新 图 号
旧 图 号
零 号
件 电机类 型
贯流风 50/60 1300± 扇 1300± Hz 18 2 8101164 DG22G1DG22G150 208/2 11 40V 电容 风 叶 功率 风叶图 转速 （ UF/45 零 件 备注 rpm） 号 （rpm） （W ） 0V） 0V） 号
KF(R)52GW/M、 KF(R)52GW/M、R、 (R)52GW/M
DG13G3DG13G3-02 铁壳电 DG13DG13-113 1402368 机 (J)
16.5
2
*14
KF(R) 60GW/(F) KF(R)64GW/M、 (R)64GW/M KF(R) 60GW/(F) KF(R)64GW/M、R、R1 室内电机
23N 12 1.2 26N
8140224
贯流风 扇 DG22G150/60 DG22G18101157 1270± 1270± Hz 10 40 208/2 贯流风 1402283 40V 扇 DG22G1DG22G101 贯流风 50/60 1360± 扇 1360± Hz 1402283 DG22G1DG22G130 208/2 01 40V 50/60 贯流风 扇 8101117 1270± Hz 1270± DG22G1DG22G12 40 208/2 40V 15
铁壳电 8140240 机
35
2
KF(R)88GW/3A(F) KF(R)88GW/3A(F) (R)88GW/ *18 KT3FR88GW/A 室内电机
AS30VR4FL1RA

4—68型离心通风机一、风机的用途：4—68型离心通风机(以下简称风机)可作为一般通风换气。

其使用条件如下:1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体,也可用作输出气体。

2、输送气体的种类:空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。

4、气体的温度：不得超过80度。

二、风机的型式：1、本风机制成单吸入，机号有:№2。

8、3.15、3。

55、4、4。

5、5、6。

3、8、10、12。

5、16、20等十二个机号。

2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转,称为右旋转风机，以“右”表示。

按逆时针方向旋转,称为左旋转风机，以“左”表示.3、风机的出口位置，以机壳的出风口角度表示.“左”、“右"均可制成0o,45o，如135o,180o,225o共六种角度.4、风机的传动方式：有A、B、C、D四种，№2。

8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上（电动机用D2／T2型);N06。

3-12。

5采用悬臂支承装置,又分为C式（皮带传动皮带轮在轴承外侧）和D 式（用联轴器联接传动）两种传动方式；№l6、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。

三、主要组成部分的结构特征4－68型风机的№2。

8-5主要由叶轮、机壳、进风口等部分配直联电动机组成。

№6。

3-20除上述部分外还有传动部分。

1、叶轮:由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间。

均用钢板制造,并经过静动平衡较正，空气性能良好，效率高，运转平稳。

2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2。

8—12.5机壳作成整体，不能拆开。

№16、20机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接。
